电气设计方案概述

3DE管理平台电气设计解决方案概述1/2

• 提供了一个基于三维虚拟背景下的电气协同设计环境；
• 基于需求、功能、逻辑和物理（RFLP）系统分解方法，实现从初始系统需求到最终产品的完全可追溯性；
• 基于知识管理功能，保证电气设计符合预定义的设计规则和标准。

3DE管理平台电气设计解决方案概述2/2

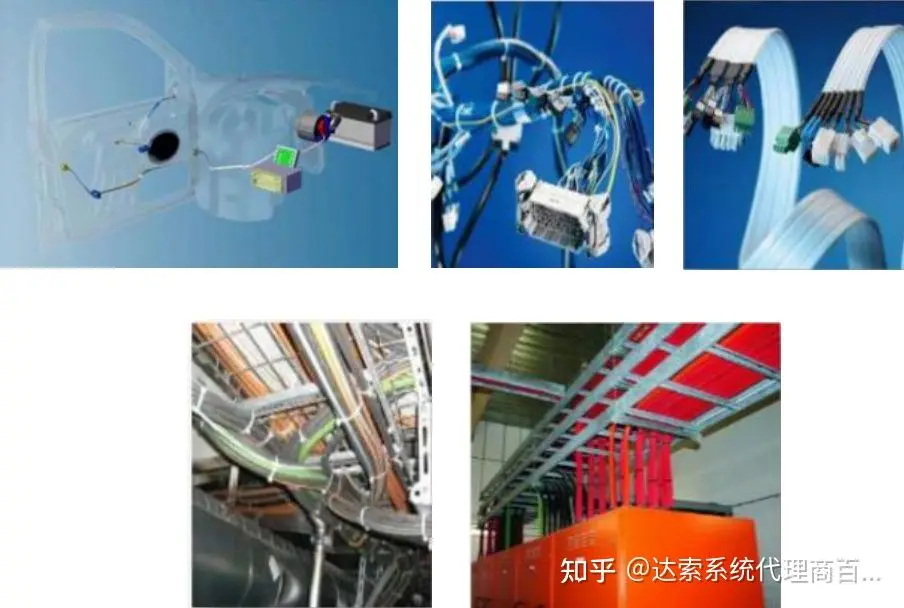

• Electrical Wire Harness
• 交通运输
• 航空航天
• 工业设备
• Electrical Cable
• 建筑能源
• 船舶及海工平台

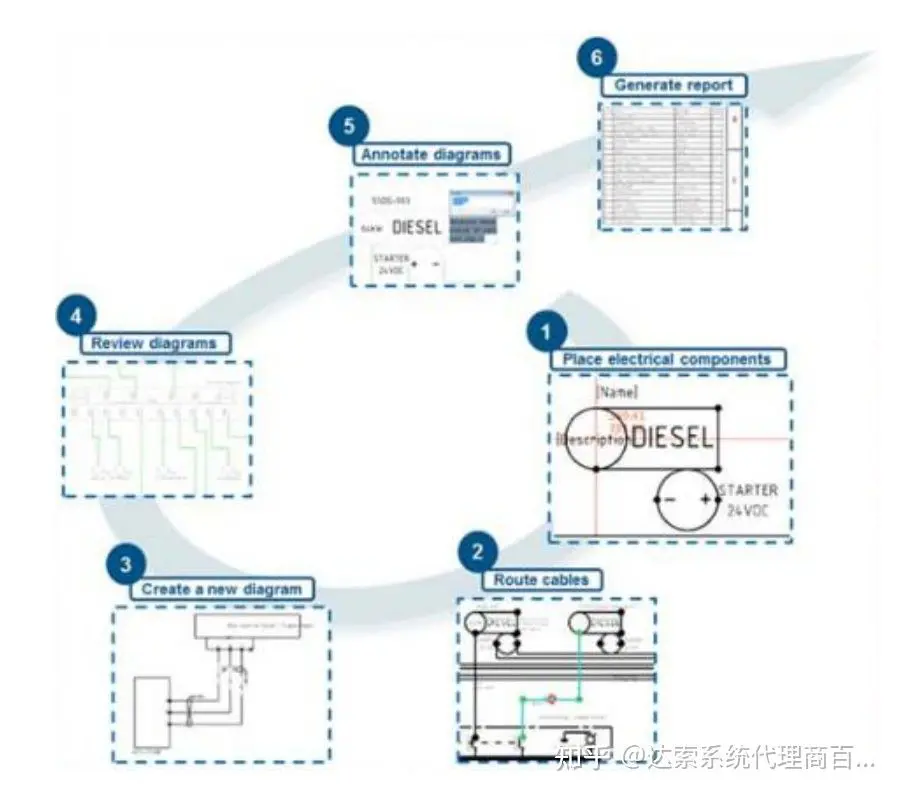

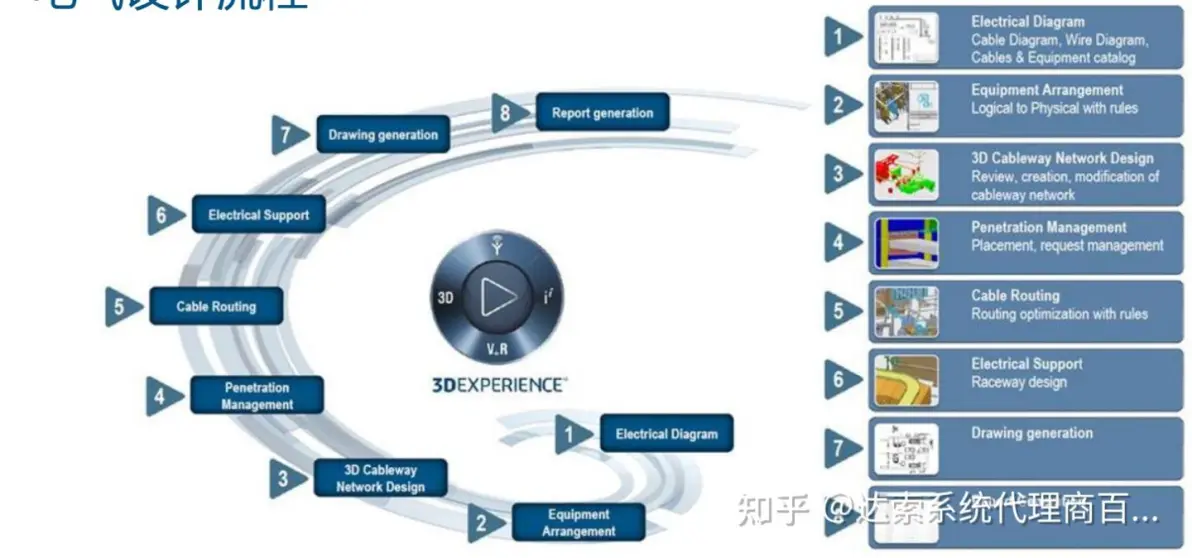

3DE管理平台电气设计流程

原理图设计

• 角色及对应APP
• 原理图中体现了电缆连接设备的网络组成；

原理图设计流程

• 二维元件符号布放
• 连接电缆
• 视图管理
• 原理图审查
• 原理图标注
• 知识工程报表

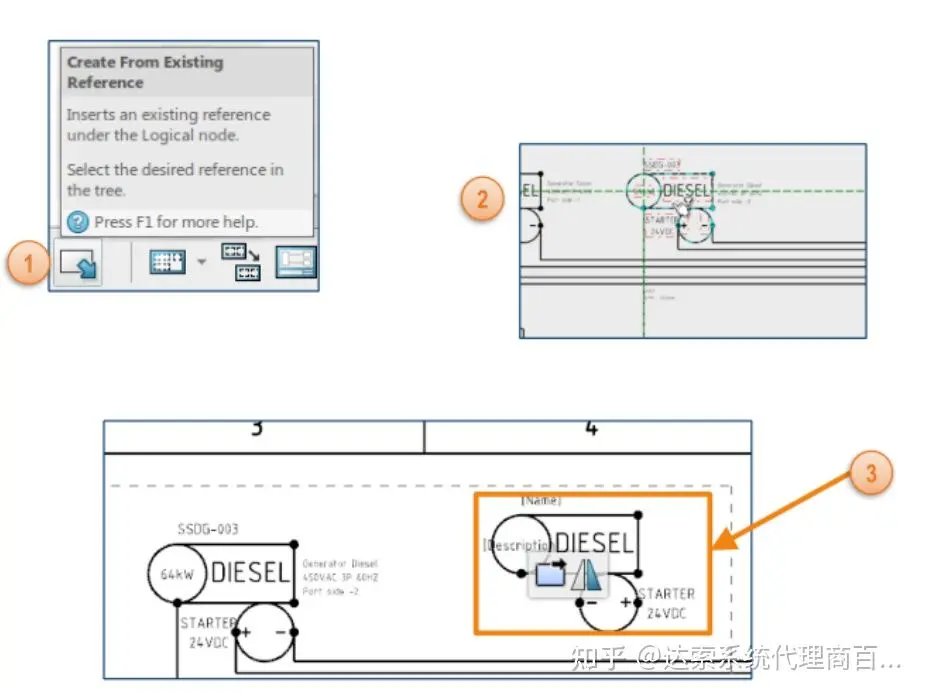

二维元件符号布放

• 库浏览的方式布放：
• 选择库浏览方式
• 选择对应库文件
• 实例化至视图

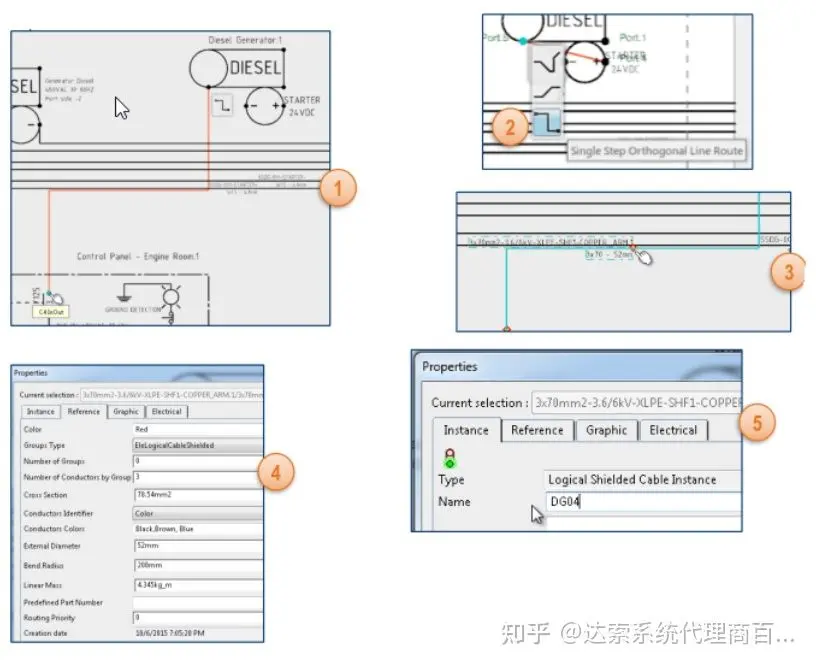

连接电缆

• 从逻辑电缆库中调用电缆至视图

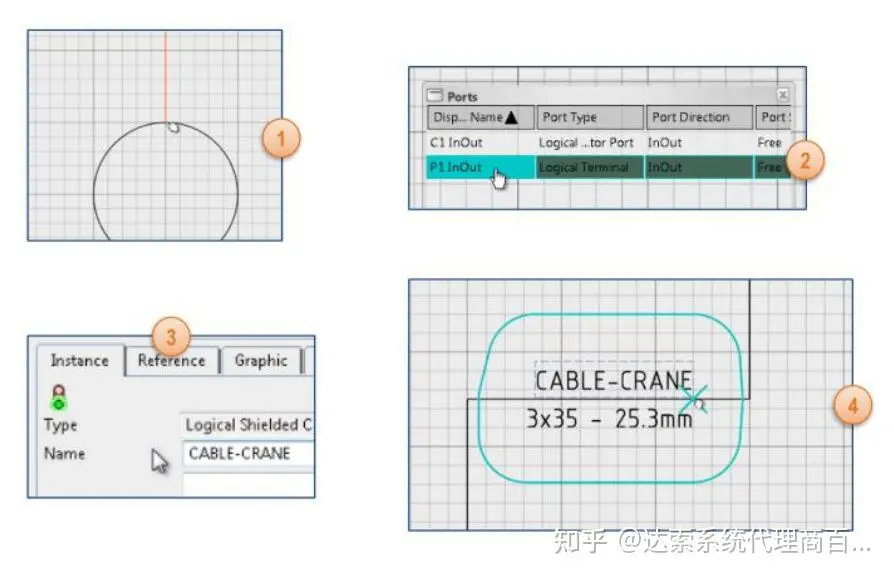

原理图标注

• 创建标注模板并入库保存
• 通过库浏览的方式调用标注
• 可以通过配置资源文件实现自动创建标注

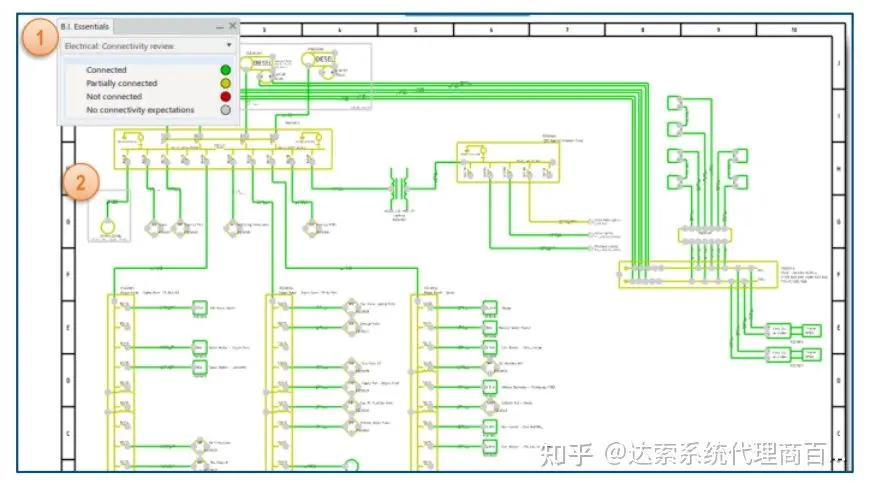

连通性检查

• 检查电气设备或元件与电缆是否连通。

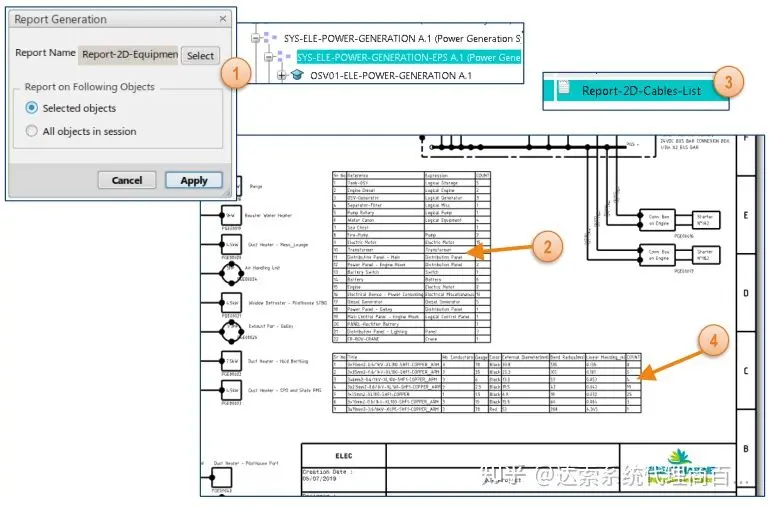

知识工程报表

• 自动生成设备清单和电缆统计表
• 同时可以导出外部表格

（上述为部分截图）
