实地探索DCS控制系统:亲身体验胜于道听途说

中控室长什么样?


控制室一般也是大人物或者新员工参观的必经之地,自然光鲜度也较高。但是,要知道控制室是工作的地方,工作效率第一,职业健康第二,气派、舒适是遥远的第三。

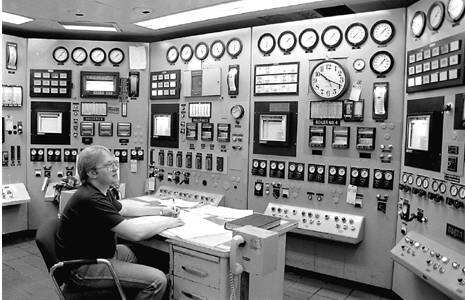

传统控制台,除非很老的工厂,现在这样的已经很少了。

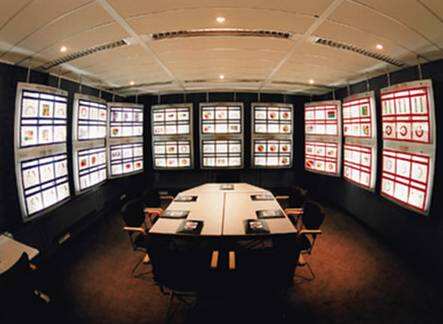

这样的控制室只有科幻电影里有,工业上没人会用这样的控制室,一点也不实用。

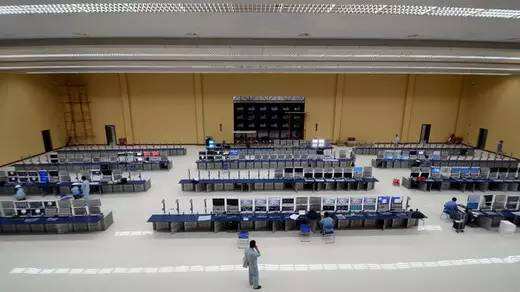

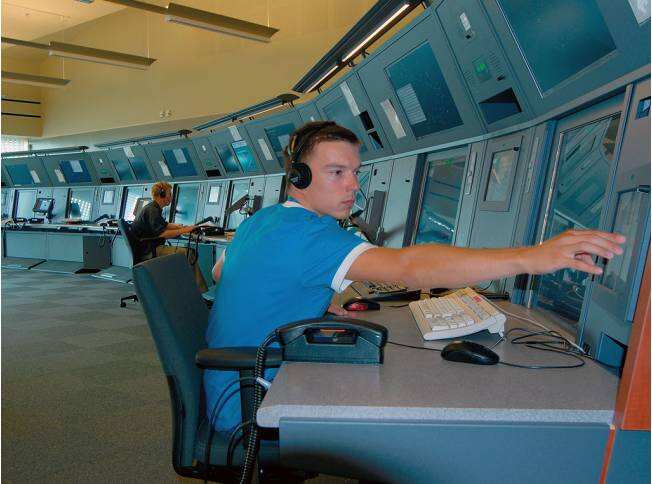

这样巨长的控制台只有在每个操作员都是独立操作、平行操作的时候才好,需要紧密配合的话,距离太远了。这是空管控制台,正好符合独立、平行的条件。

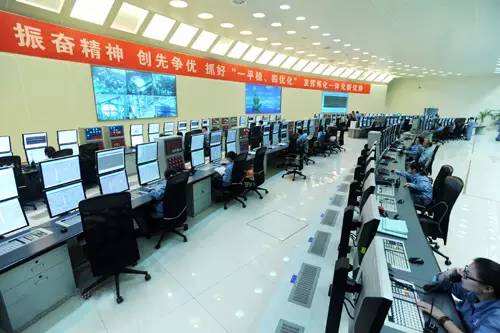

镇海炼化监控8000个控制点只需7名员工

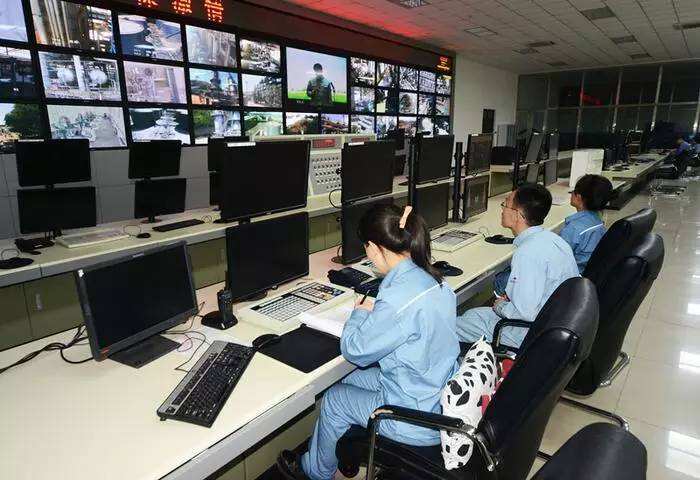

燕山石化炼油二厂中控室实现黑屏操作



茂名石化控制室大厅

 工业生产控制系统的发展


系统基础控制构架


下面我们来了解一下工业生产控制系统是如何一步步发展的。



1、原始的人工控制阶段

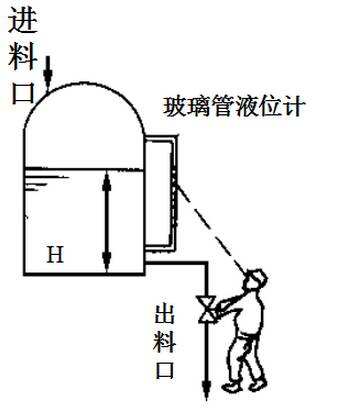

最原始的控制方法,加多了就多放一点,加少了就少放一点……

为了代替人的劳动,减轻劳动强度,提高工作效率,保证大型、复杂工业的安全生产,向自动化方向改进。



2、常规仪表控制

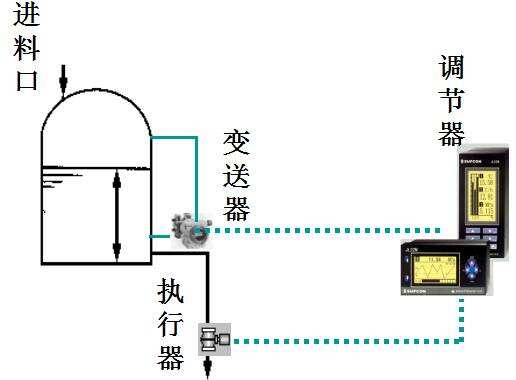

单元组合仪表

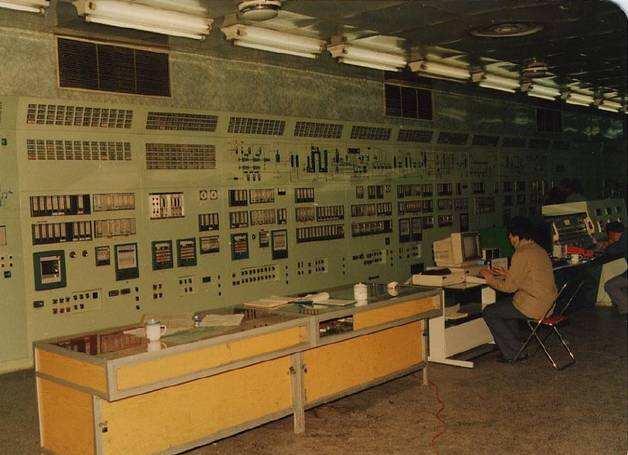

使用常规仪表的中央控制室

生产过程规模不断扩大,中控仪表越来越多,操作人员对过程的监控和操作的要求也越来越高,模拟仪表难以胜任。



3、计算机集中控制



如何把因计算机的故障造成的危害减少,使危险分散,成为应用计算机控制系统首要解决的问题。

集中和综合的操作和监督要求对全厂、各车间和工段级的控制和操作有相应的数据通信联系,不仅要求有大量的数据传送,而且要求有高速的数据传输速率。



4、DCS控制系统

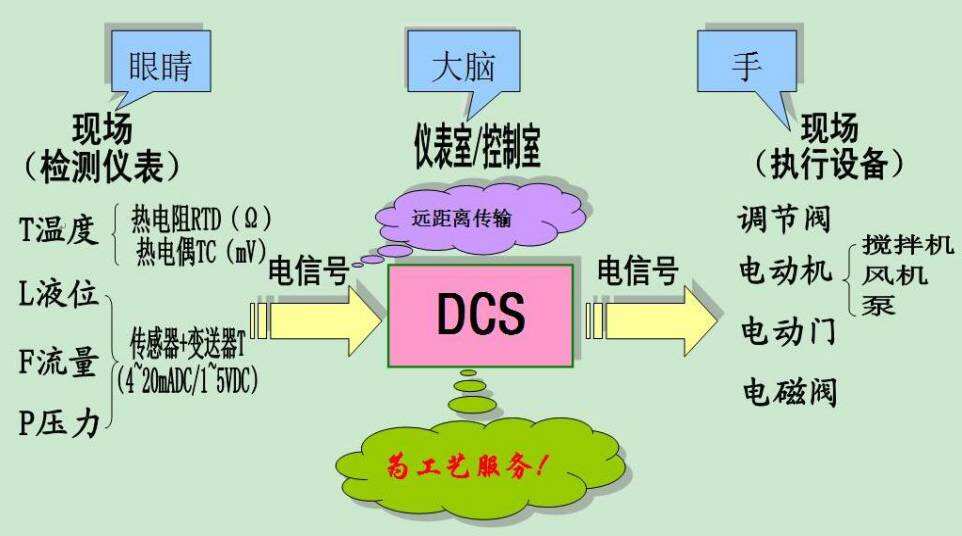

DCS俗称为“工业大脑”

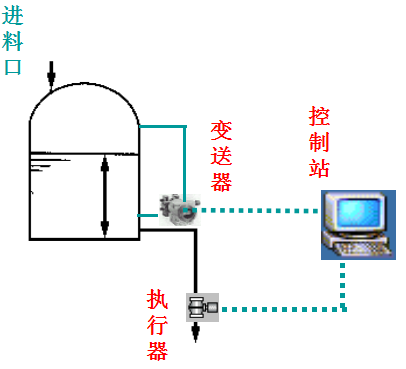

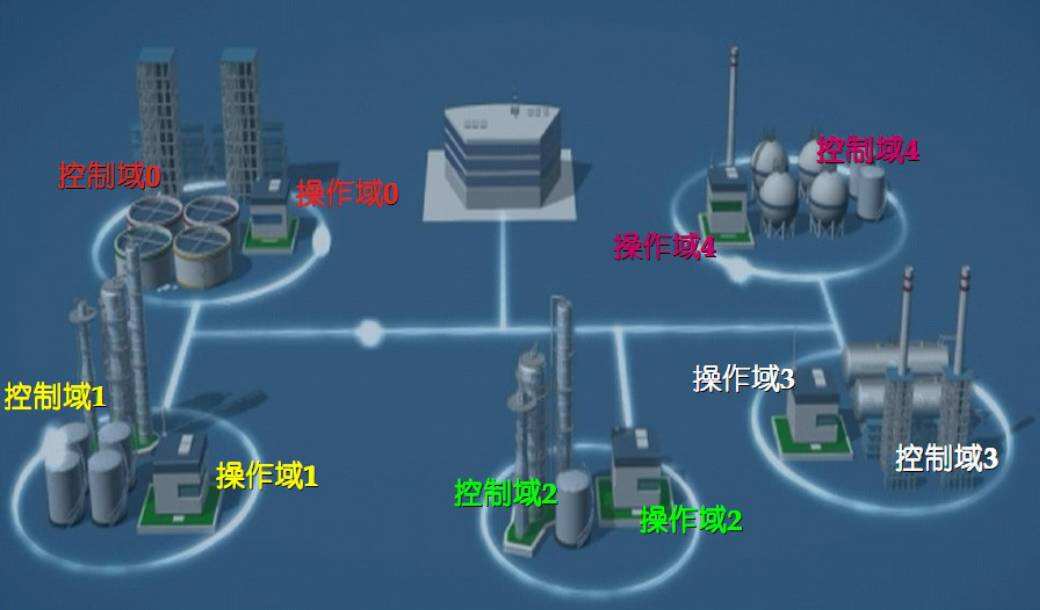

DCS对象分散→控制分散

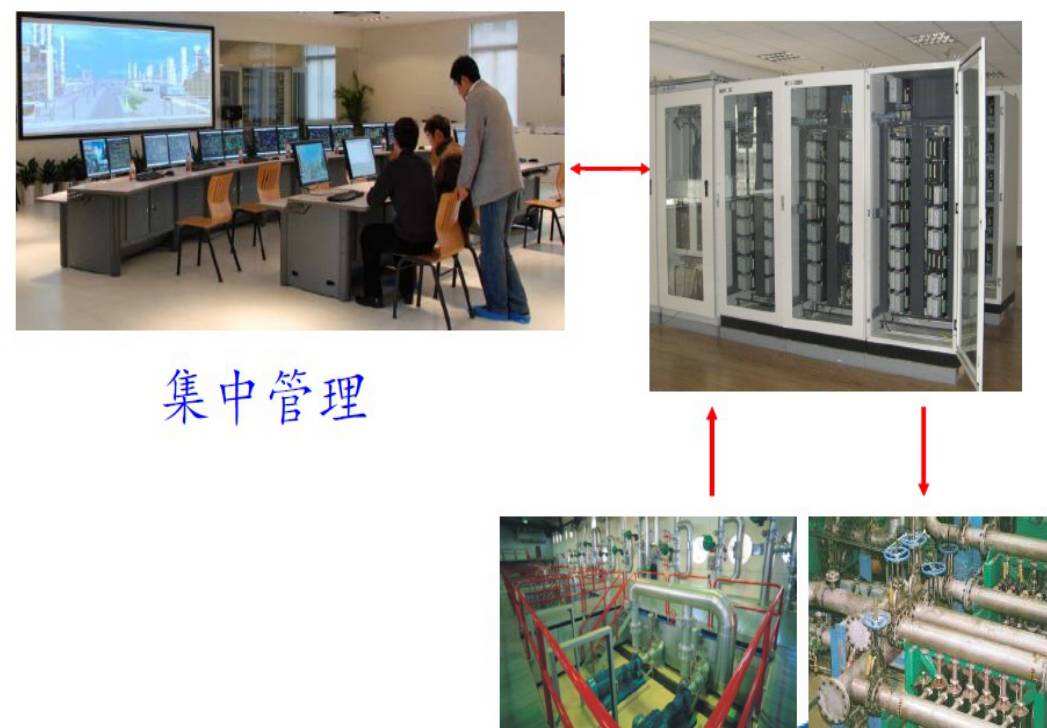

集中管理:



DCS 概念

DCS是分布式控制系统的英文缩写(Distributed Control System),在国内自控领域又称为集散控制系统。


DCS的主要特点归结为一句话就是“分散控制,集中管理”。

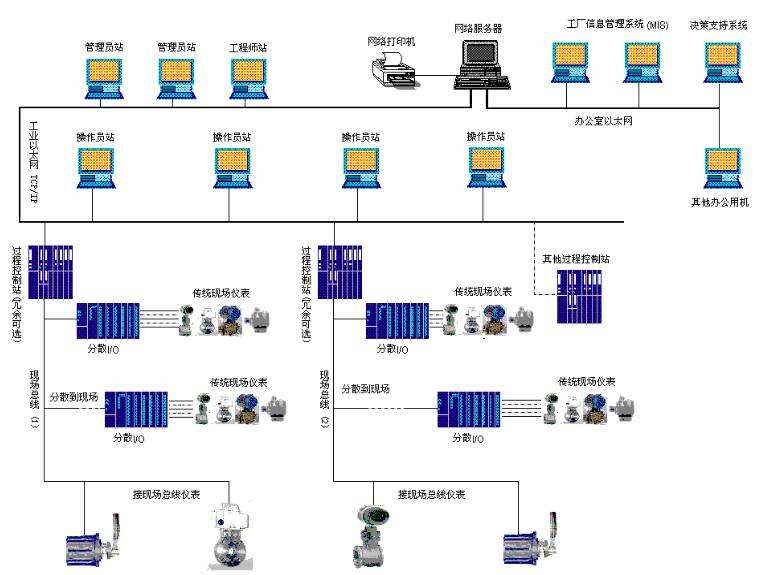

DCS通常采用若干个控制器(过程站)对一个生产过程中的众多控制点进行控制,各控制器间通过网络连接并可进行数据交换。

生产控制操作采用计算机操作站,通过网络与控制器连接,收集生产数据,传达操作指令。


DCS 结构组成

从结构上划分,DCS包括过程级、操作级和管理级。

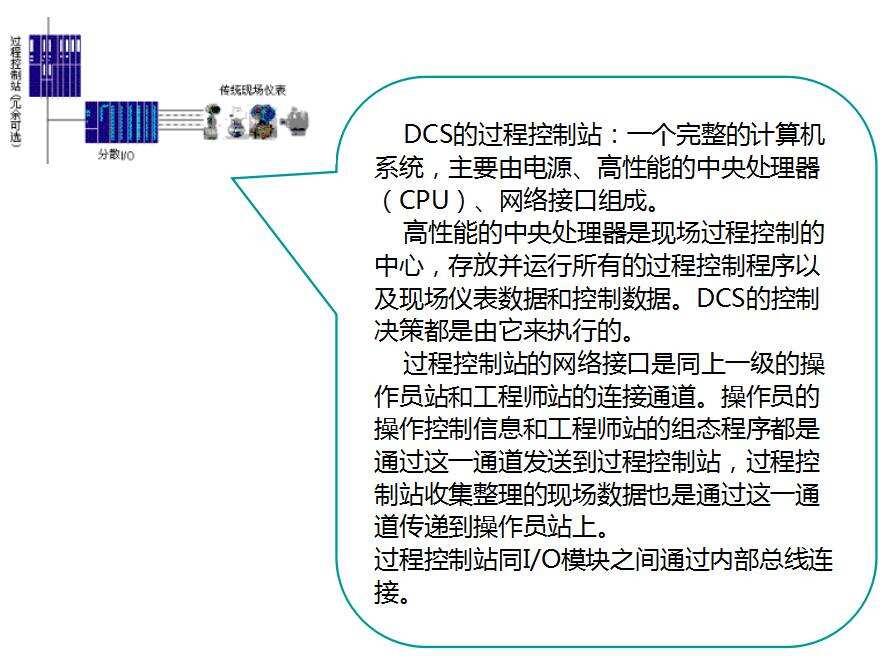

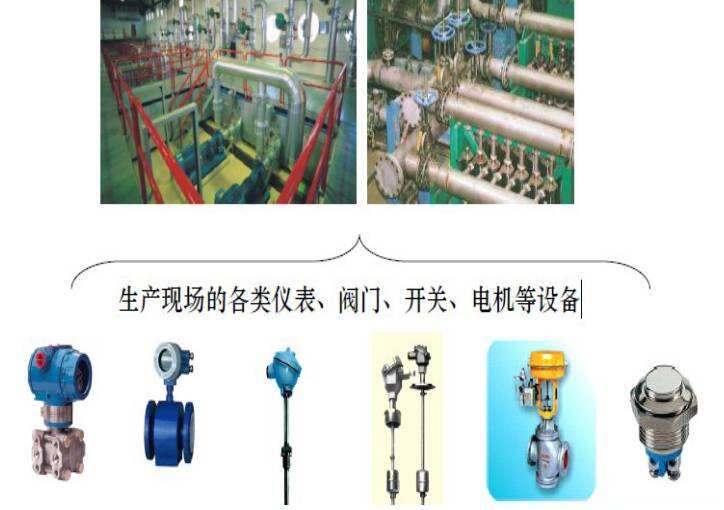

过程级:由过程控制站、I/O单元和现场仪表组成,是系统控制功能的主要实施部分。

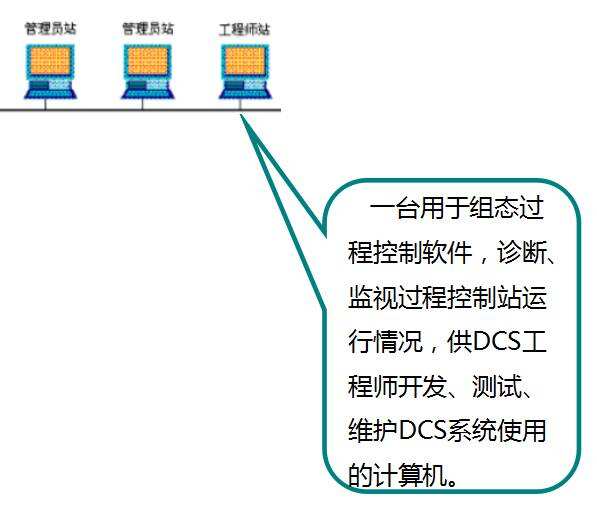

操作级:操作员站和工程师站,完成系统的操作监控和组态维护。

管理级主要是指工厂管理信息系统(MIS或ERP系统),作为DCS更高层次的应用。





 DCS操作新手入门(以中控DCS系统为例)

DCS的操作一般都很简单方便,很容易学会,对于工艺操作人员不必讲多少复杂的计算机原理和内部结构,着重教会他们实际使用方法和操作要求即可。



功能介绍

计算机监控系统是集现场信号采集、动态显示、自动控制、电气设备(泵)遥控操作及联锁控制等功能于一体的综合性系统。在计算机操作和监视画面上可实现以下功能:




工具栏简介




21.jpg系统简介:介绍本公司产品功能、特点以及系统规模。


22.jpg报警一览:当参数报警时,报警信息自动登录到报警画面,以历史报警方式进行记录,记录最长为1000条报警信息。查阅报警一览画面,可得到历史报警情况。


23.jpg系统总貌:系统检索目录。从中可以查看系统流程图、趋势曲线、数据一览、控制分组等信息,并可从总貌画面直接进入某页选中的流程图、趋势曲线、数据一览、控制分组等画面;也可从总貌画面直接弹出某个选中的动态参数的棒状仪表,从中查阅该参数的详细信息。



24.jpg控制分组:可从中查阅有关调节或可调整参数的信息,在操作权限许可的情况下,可对调节或调整参数进行修改操作。并可从控制分组画面直接进入调整画面。作用:将相关仪表放在同一个画面,同时进行操作。



25.jpg调整画面:点击该键查看被选中位号的调整画面;



26.jpg趋势图:趋势曲线画面:可从中查阅有关参数的记录曲线。每页趋势曲线画面最多可记录8个参数的变化趋势。每条曲线可单独查阅,以便更清楚的查阅。时标可左右移动,以便查阅允许记录长度内某一时间某一参数的当时值(即查阅历史记录数据), 参数记录时间间隔可以根据用户情况而定。


27.jpg流程图:工艺流程画面,为系统主要监控和操作界面,在流程图上可以实现监视和控制现场的功能。


28.jpg报表画面:报表画面以报表的形式显示实时数据,包括重要的系统数据和现场数据,以供系统状态检查或工艺分析。



实地调研DCS控制系统,百闻不如一贴的图28数据一览:每页数据一览画面最多可显示32个动态参数,选择某页数据一览画面,可集中查阅多个参数的动态变化情况。



30.jpg系统状态:点击图标,弹出画面32.jpg,故障诊断画面用于显示控制站硬件和软件运行情况的远程诊断结果。进程信息用于显示后台服务的信息。



33.jpg前页:翻到前一页。

34.jpg后页:翻到后一页。


35.jpg翻页:翻到当前的任何一页。


36.jpg后退:后退到当前画面之前的画面。



37.jpg前进:前进到当前画面之后的画面。



38.jpg用户登录:操作登录及权限设置:保证系统安全性。



39.jpg消音:点击该键可消除报警声音。



40.jpg操作记录一览:将监控画面中所有操作进行记录,提供给操作人员查看。操作记录一览分位号操作记录和系统操作记录两种方式显示。



41.jpg系统服务:用于显示该软件的版本、版权、使用权等信息,同时在此可进行系统服务设置。


42.jpg查找I/O位号:该功能用于在监控软件中快速查找I/O位号。


43.jpg打印:用于打印当前的监控画面。



44.jpg弹出式报警:用于特别重要的报警,一旦报警,系统会第一时间弹出报警对话框。


45.jpg退出系统:用于退出AdvanTrol监控软件。
