CATIA自动生成工艺单，刀具清单轻松得‌

02:23

臭豆腐工具箱CATIA版本_生成加工单Drw

908观看 1弹幕

1.     插件安装

1.1   软件运行环境

Windows 7 及以上Windows操作系统

MS Office Excel

CATIA V5R19及以上，CATIA V6 因为软件架构重大改变，此插件可能无法运行（未测试）

1.2   安装方法

【生成加工单Drw】是臭豆腐工具箱CATIA版一个独立的程序模块，可由臭豆腐工具箱宏命令集调用，也可单独运行。

双击 臭豆腐工具箱CATIA版Vxx安装包.exe文件，此自解压文件将自动创建并解压缩至D:\UGmeetsCATIA\CDF_Toolkit_CATIA文件夹，在..\CDF_Toolkit_CATIA文件夹下将包含如下文件（夹）：

CDF_Toolkit_CATIA.catvba为插件的主程序，该宏命令要在CATIA V5的软件环境中加载才可运行。

臭豆腐工具箱CATIA版Vxx安装包.exe 的解压安装不需要操作系统管理员权限，但需要系统中存在D：盘，并且用户对D盘有读写权限。

请使用自解压创建的路径D:\UGmeetsCATIA\CDF_Toolkit_CATIA，不要更改此路径，否则程序不能正常运行。

1.3   将CDF_Toolkit_CATIA.catvba加载至CATIA工具栏

宏命令的加载是CATIA的一般操作，并无特殊之处，此处从略。也可以参照本说明书末尾的视频链接查看加载宏命令的方法。

需要指出的是，如果你想要在不同的工作台下使用此插件命令，则需要在不同的工作台分明加载。加载之后CATIA会自动保存工具栏，下次使用无需再加载。

2.     软件界面说明

1.      表头信息

2.      刀具清单

3.      技术要求

4.      输出选项

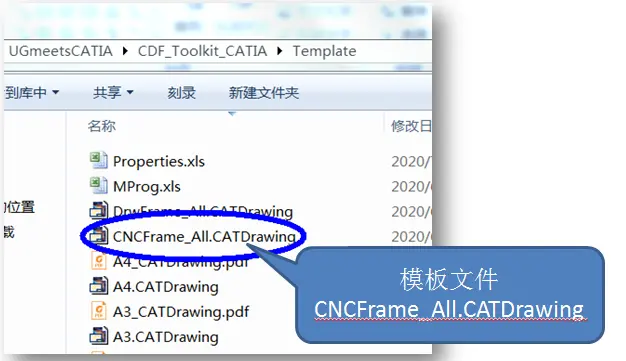

3.     修改图框模板和制图格式

4.     输出结果示例

5.     几个小技巧

软件下载链接：https://share.weiyun.com/5ZRkWUl
