轻松转换：catia格式到cad文件

在cad里面我们可以接收到很多格式的文件，比如说catia格式的文件。这之间的转换需要哪些操作呢?不清楚的朋友可以看看以下教程，或许对你将catia格式文件转成CAD有帮助!

catia格式文件转成cad的方法

打开Creo，打开所建的工程图

文件下找到另存为/导出工具

选择dwg格式(CAD格式)，点击导出保存图片

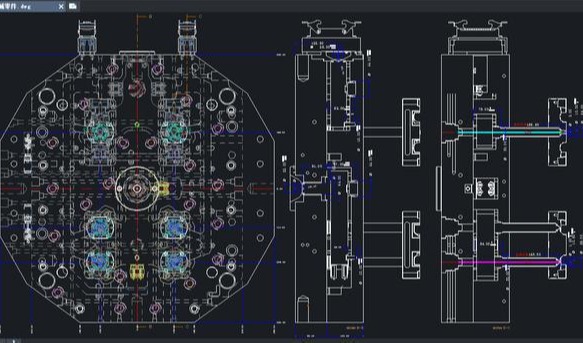

导出后的图可以用CAD、CorelDRAW、Rhino等打开修改

CAD教程:文字标注和编辑

简短的文字输入一般使用单行文字，带有内部格式或较长的文字使用多行文字，带有指示作用的文字使用引线文字。

1. 设置文字样式 选择格式-文本样式命令，或单击工具栏中文字样式按钮，或在命令行中输入style。 文字格式对话框由“样式名、字体、大小、效果、预览”5个选项组成。 用户可以根据自己绘图习惯和需要，设置常用几种字体样式，需要时从字体样式中选择即可。 另外，只有定义了有中文字库的字体，如宋体、楷体等字体文件，才能进行中文标注，否则会出现乱码或问号。 单行文字和多行文字使用的文字样式，用户可以在特性浮动面板的文字卷展栏中对其进行修改，如大小、字体、高度、对齐方式、颜色等。

2. 创建单行文字 当输入文字较短，并且输入文字只采用一种字体和文字样式时，可以使用单行文字命令来标注文字。 选择绘图/文字/单行文字命令，或单击文字工具栏中单行文字按钮，或在命令行中输入text或dtext命令。 命令行提示包括“指定文字的起点、对正、样式”个选项。 用户在动态文字输入区输入完成单行文字之后，按一次enter键，光标会另起一行，用户可以输入第二行单行文字如果按两次enter键，则完成单行文字命令执行，完成单行文字输入。

3. 创建多行文字 较长、较复杂的文字内容可以使用多行文字，多行文字不像单行文字那样可以在可以在水平方向上延伸，多行文字会根据用户设置的宽度自动换行，并且在垂直方向上延伸。 选择绘图-文字-多行文字，或单击多行文字按钮，或命令行中输入mtext。 命令行中共有6个选项，高度、对正、行距、旋转、样式、宽度。

4. 编辑文字 CAD2007版提供了可以用来编辑当行文字的命令ddedit。 选择修改-对象-文字-编辑，或单击文字工具栏中编辑按钮。 直接双击图形中文字对象，系统就会自动弹出相应修改文字对话框。

5. 创建表格 在2005版以前，用户可以使用直线等命令来构造表格，之后，CAD为用户提供了表格功能，用户非常方便地利用表格功能创建各种零件表以及其他表格样式。 创建表格样式 选择格式/表格样式命令，表格样式中预设了standard样式。 样式第一行为标题行，由文字居中的合并单元行组成，第二行是列标题，其他行都是数据行。 绘制表格: 单击表格按钮，或选择绘图-表格命令。 插入表格对话框可以设置表格的各种参数发，具体设置如下: ①表格样式名称 ②预览窗口 ③插入方式:指定插入点，需指定表左下角的位置。指定窗口，需指定表的大小和位置。 ④列和行设置 ⑤选项组设置列和行的数目和大小。
