CATIA Translators模块文件转换设置详解

内容围绕层级结构（Hierarchy）、过滤规则（Filter）、几何处理（Geometry）和拓扑修复（Topology）四大功能模块，呈现各模块在 CAD 模型导入 CAE 软件过程中一些重要的参数配置逻辑，涉及装配体结构映射、数据筛选机制、几何生成规则及拓扑缺陷处理等选项。

在 Translators 模块的常规选项设置部分，相关设置可通过 Settings > Translators > All formats > CATIA 路径访问。

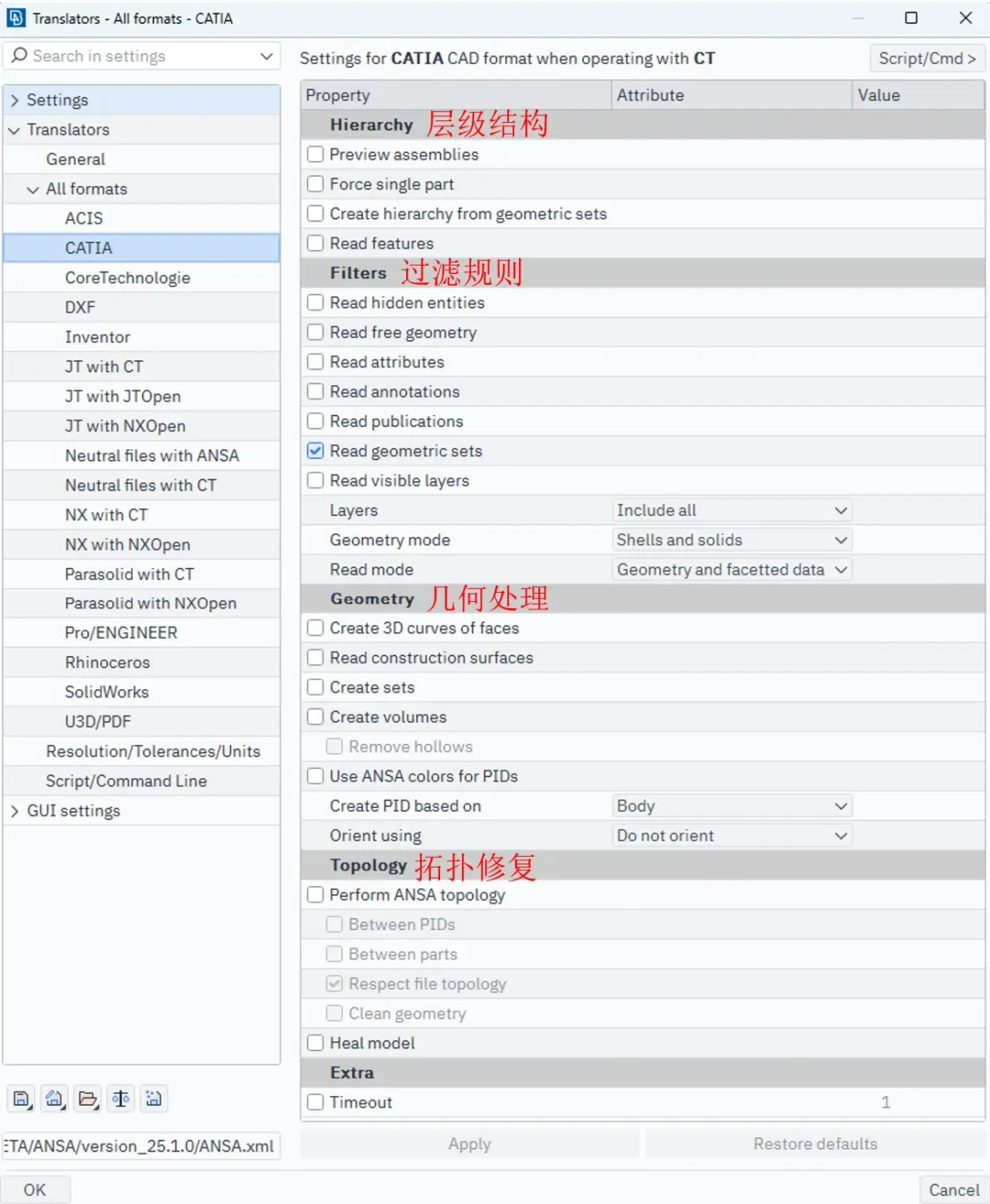

图一 ANSA中Translators的设置界面

在CAD转换设置中，Hierarchy（层级结构）、Filter（过滤规则）、Geometry（几何处理）和Topology（拓扑修复）是四个不同维度的功能模块，分别针对模型的结构树、数据筛选、几何生成和拓扑修复控制模型的转换逻辑。

1.Hierarchy（层级管理结构模块）

该栏目主要控制装配体的层级关系如何映射到ANSA的部件组织方式，即如何读取CAD文件中的装配体结构树。

如何在初始情况下只导入结构树，而不 导入实体？从而确保优先完成初始文件管理，再将所需 CAD 模型导入 ANSA。

针对‘Open’功能和‘Input Definition’功能，可分别通过两种不同方式实现：

当使用Open导入模型时，用户可以勾选设置中的Hierarchy > ”Preview assemblies”的方式，仅对模型树进行读取，再在Model Browser中选择”CAD to CAE”选项进行模型导入。

当使用Input Definition时，用户可以直接单击Product Tree Editor界面左上方的’Import Hierarchy’ 按钮导入层级关系，再在Model Browser中选择”CAD to CAE”选项进行模型导入。

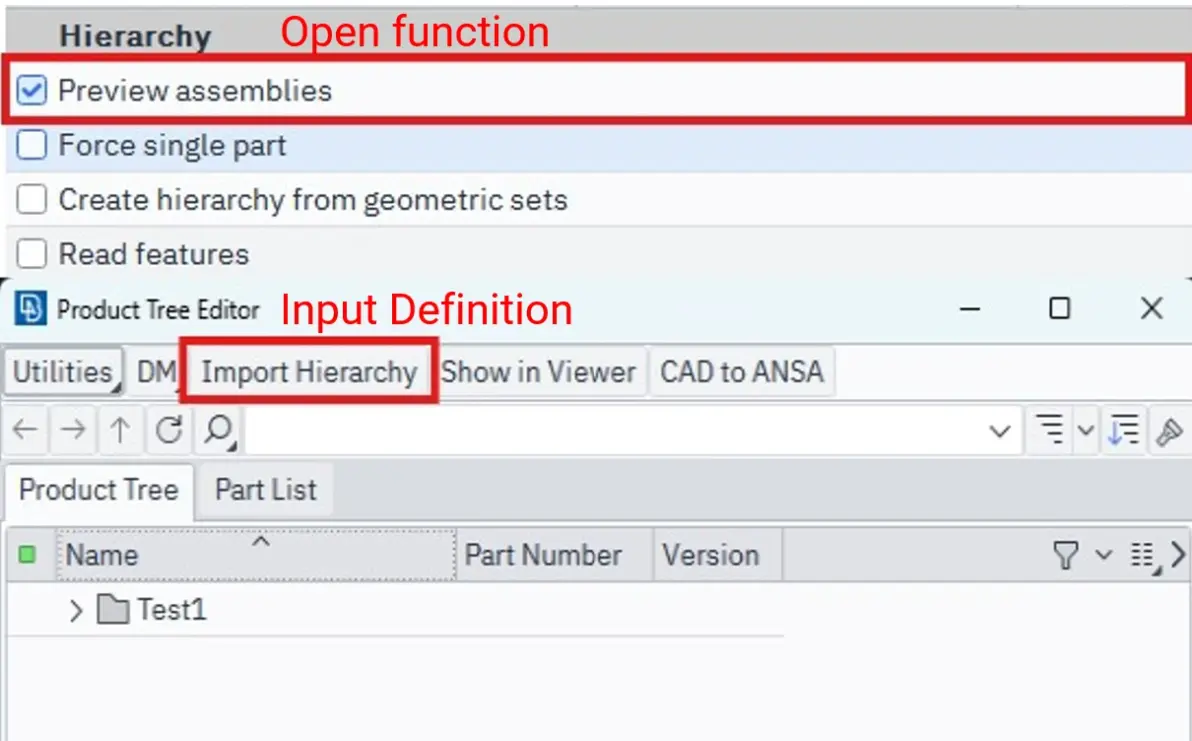

图二 Open(上)和Input Definition(下)导入模型树方法

2.Filter（数据筛选模块）

该栏目主要筛选导入时需要包含或排除的选项，针对对象如几何实体、类型、属性和所在图层（layer）等。

为什么导入的模型是不完整的？如何只识别CAD中的显示模型？

在 CAD 模型导入时，可通过筛选可见图层内容避免遗漏：

显示所有图层内容：勾选 Read hidden entities（如图三左图）；

仅导入可见图层：激活 Filters > Read visible layers（如图三右图）。

图三 导入显示 &隐藏部件（左图）和导入显示部件（右图）

如何将CAD的草图/辅助线导入ANSA？

在Filters栏目中，激活 “Read free geometry”选项。ANSA 提供了丰富的几何处理工具，支持导入非参数化的独立几何元素（如草图、辅助线），便于用户在软件中进行二次编辑。

图四 导入草图或辅助线

为什么导入的模型是网格而非几何?

若在Filters > “Read mode” 中选择 “Facetted data only”，文件将仅以网格格式导入；需切换为 “Geometry and facetted data” 以同时识别几何与网格数据。

3.Geometry（几何处理模块）

该栏目主要是定义导入后的几何实体生成规则，包含几何实体在CAE中的创建逻辑，属性 (PID)的生成依据。

如何在导入CAD文件后，自动给PID进行配色？

勾选‘Use ANSA colors for PIDs’后，系统将基于已生成的 PID 自动分配颜色（需确保 PID 信息完整）。

4.Topology（拓扑修复模块）

该栏目的目的是修复几何连接，清理冗余几何，从而提前对CAD模型进行初步处理。对几何的连接线（如面/边是否连续）、拓扑完整性（部件之间的缝合度）等选项进行管理。

如何在导入模型之前对几何进行粘贴或几何修复？

在Topology栏目中，激活 Perform ANSA topology 后，系统将尝试在导入前对模型进行拓扑优化，自动粘贴缝合相邻的 CONs（需满足几何容差条件）。用户可以在该选项下选择粘贴的客观条件，如粘贴相邻的PID（Between PIDs）或部件(Between parts)，参照初始文件的拓扑情况（Respect file topology -系统将只针对没有拓扑的部分进行拓扑）和清理几何（Clean geometry）。若几何模型存在局部缺陷，用户可勾选‘Heal model’触发几何问题检测与修复流程。

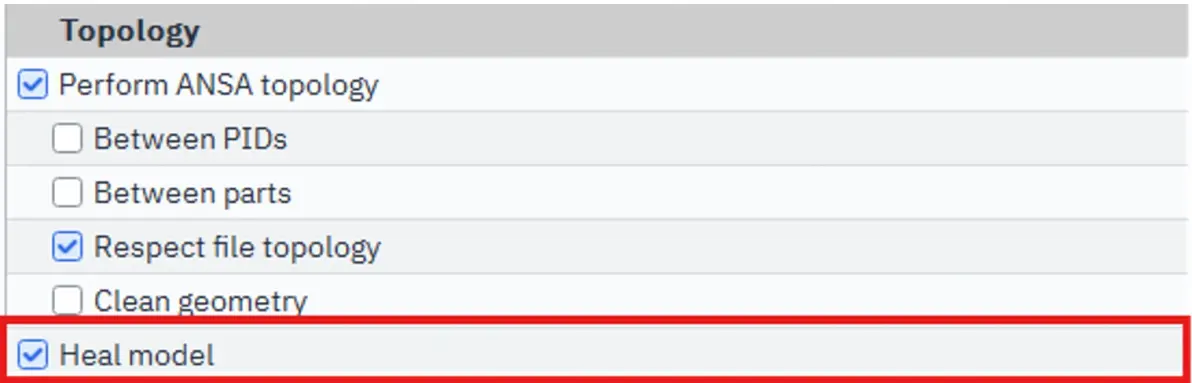

图五 在导入文件前运行几何拓扑 &结构修复

本文介绍包括通过 “Preview assemblies” 或 “Import Hierarchy” 实现装配体结构树的分阶段导入，利用 “Read visible layers”“Read free geometry” 等选项控制数据筛选，借助 “Use ANSA colors for PIDs” 实现基于 PID 的自动配色，以及通过激活 “Perform ANSA topology” 并配置相关条件（如 Between PIDs/parts）完成几何拓扑修复；合理配置各模块可应对模型导入中的结构映射、数据筛选、几何生成及拓扑优化等技术问题。
