Kasry数控相贯线切割机设备的基本介绍

Kasry数控相贯线切割机设备的基本介绍

1、自动管材切割机-圆管相贯线切割机的五轴包括:①卡盘旋转轴、②小车轴向移动轴、③割枪升降轴、④割枪轴向摆动轴、⑤割枪径向摆动轴 (割枪升降轴不参与联动)

　　2、五轴可以切割管径60-630、60-800mm的管材，有效切割长度12米。可根据客户需求定制。五轴可以实现管材的端部坡口和主体坡口。等离子的坡口角度是±45° 火焰切割的端部坡口角度是60° 火焰切割的开孔坡口角度55°

　　3、应用领域：钢结构行业、压力容器中的锅炉和化工行业、海工、游乐设备、换热机组、防腐耐磨管件

二、性能特点

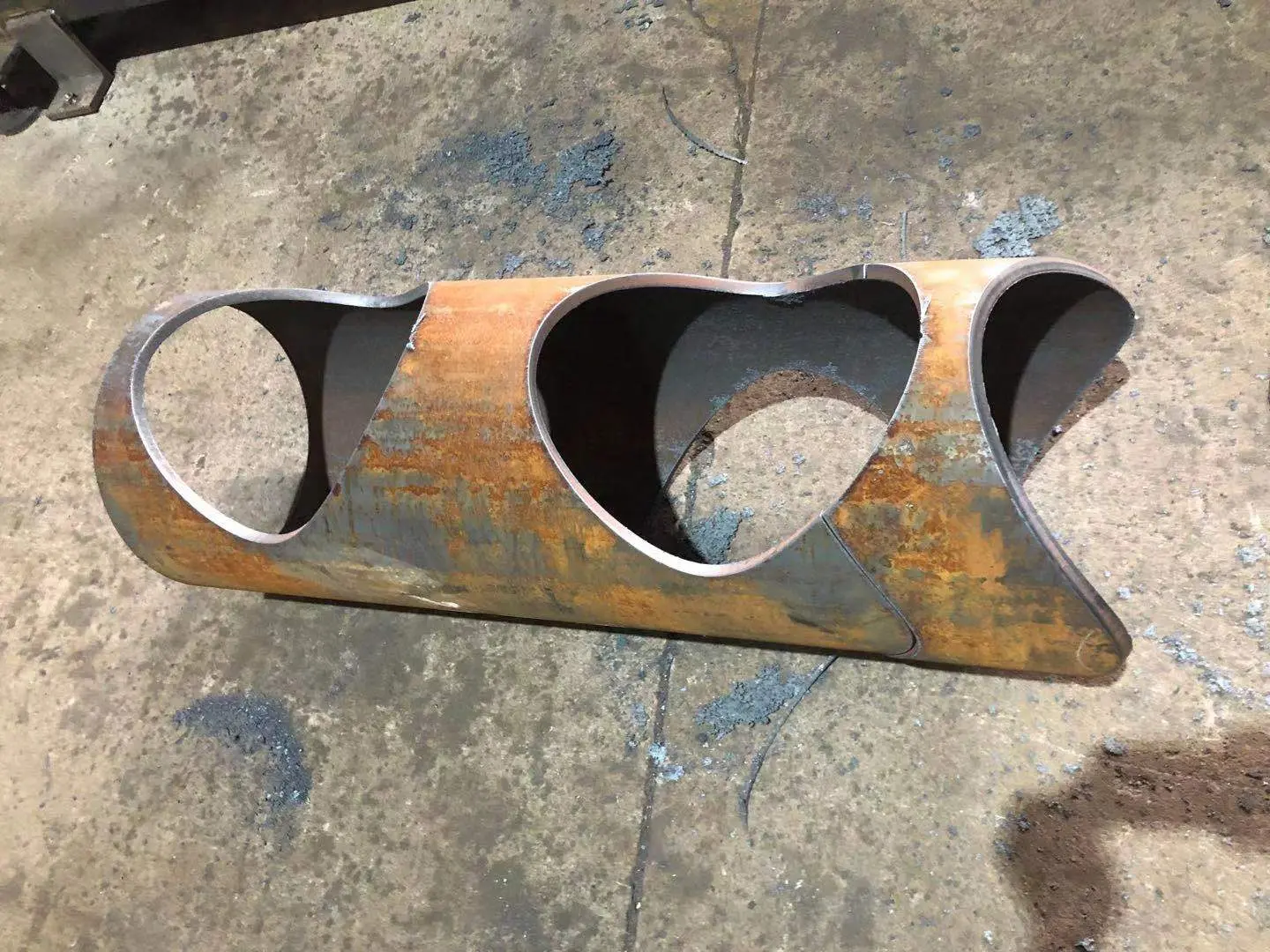

　　1、能在主管上切割多个不同方向、不同直径的圆柱相贯线孔，满足支管轴线与主管轴线偏心和非偏心的垂直相交的条件。

　　2、能在支管端部切割圆柱相贯线端头，满足支管轴线与主管轴线偏心和非偏心的垂直相交、倾斜相交的条件。

　　3、能在圆管端部切割斜截端面。

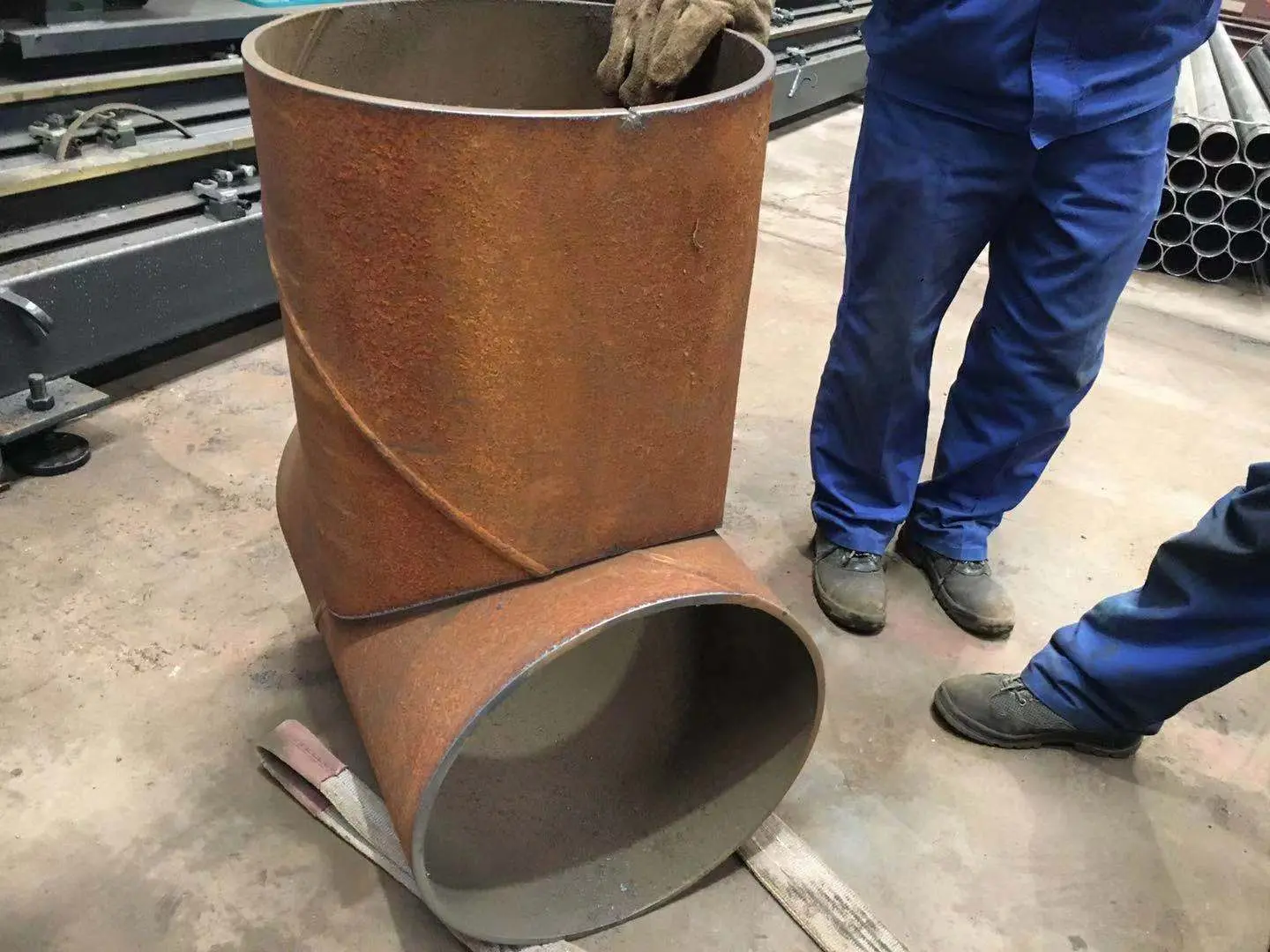

　　4、能在圆管上切割焊接弯头，"虾米节"两端斜截断面。

　　5、能切割与环形主管相交的支管相贯线端头。

　　6、能切割变角度坡口面。

　　7、能在圆管上切割方孔、腰形孔。

　　8、能进行钢管截断。

三、系统优势

　　我们的软件是自主研发的，后期软件的免费升级是终身享受的，系统兼容性强，可以兼容Tekla、3D3S、CAD、SolidWorks等第三方软件。可以接对接Tekla建模，支持批量转换输出，有管件拆分，左右置换，镜像功能。管件拆分指的就是当切割时，一根工件假如是3米，预料还有2米，我们可以在套料的时候把这个管件拆分成一个2米工件和一个1米工件，切割完成之后再进行焊接成为一个3米的工件。有长度优化套料，把图纸直接导入系统后，软件会根据同管径同壁厚的管径进行计算，并设计节省原材料的切割方案，使管材减少1%-2%的耗材，减少管件拆分，减少焊接工艺，在我们切割时，一根长管很有可以会大于尾料所以，一步会有可能使用到管件拆分的功能。

　　也有扭转套料，扭转套料是指把管材口型插口型进行交叉套料，从而加节省原材料的消耗，使材料利用率高达百分之99%。

　　我们设备配有研华工控机，不用Tekla建模，可以在工控机上通过CAD建模，只要画出管材的中心线就可以生成三视立体图形，操作间的建模速度快，简单易懂。

凯斯锐生产相贯线智能切割机设备，异型管材坡口切割机自动化程度和切割质量高，具有优化套料和多种编程方式等特点，焊接坡口种类齐全，能与TEKLA对接，可直接生成G代码、三维操作、节点展开、超长管件分拆、管件优化等丰富工艺和管理功能。
