DWG与SolidWorks文件转换指南

从2D到3D，是每一个2D用户转为3D用户最头痛的问题之一，如何重复利用以前的2D数据也成为2D用户最关注的问题之一。重复利用2D数据，就大大的减少了我们在3D软件中重复建立2D数据的工作，提高工作效率。SolidWorks提供了2D editor软件，这是一款用于维护2D旧数据的独立编辑工具，同时也可以直接把2D数据输入到SolidWorks中，重复利用2D数据。下面将会以一个例子作为讲解。

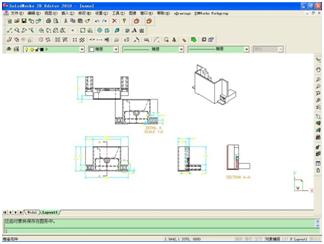

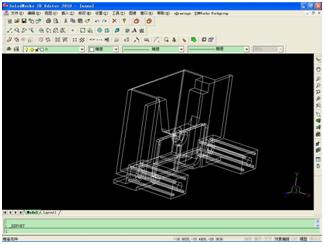

如下图，此是一个二维中的三维数据，需要把此三维输入到Solidworks中，转为Solidworks三维数据文件。# T" y& Y: r5 a
www.3dportal.cn( a5 a8 {9 F) N2 D& ]
操作步骤：

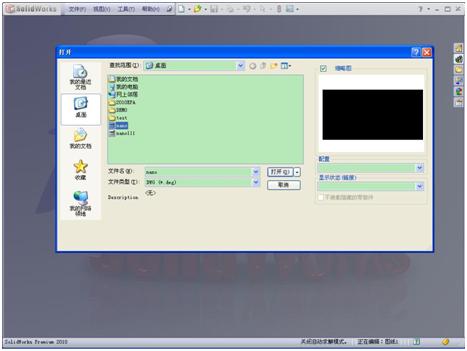

1、打开Solidworks，然后利用Solidworks打开命令,在打开窗口中，把文件类型选为DWG（*.dwg），选中需要利用的DWG图纸文件，点击“打开”。三维,cad,机械,技术,汽车,catia,pro/e,ug,inventor,solidedge,solidworks,caxa,时空,镇江3 l, x2 S& O6 B; [! c

  O: a4 A$ I

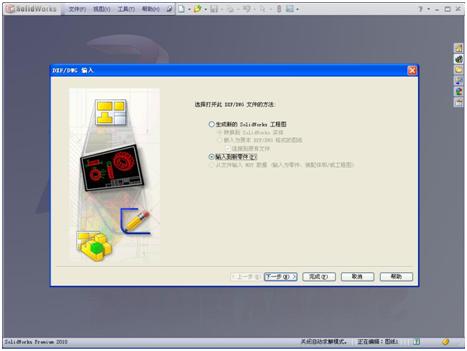

2、点击打开后，弹出“DXF/DWG输入”窗口，因为我们需要转为Solidworks三维模型，所以选择“输入到新零件”，点击“下一步”。
三维网技术论坛; R+ b5 _8 }8 a( n( F
三维,cad,机械,技术,汽车,catia,pro/e,ug,inventor,solidedge,solidworks,caxa,时空,镇江6 L  l2 }: H! R# x, I+ ?
; t4 x3 f/ [9 d$ e: B+ |

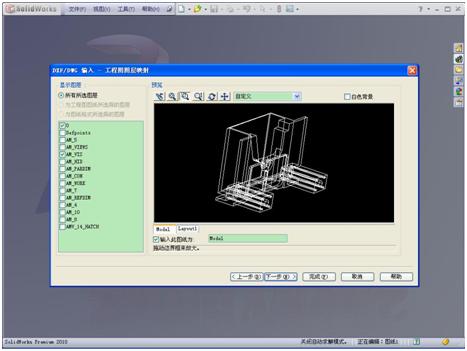

3、进入到“工程图图层映射”设置，把不必要的图层去掉，设置之后，点击“下一步”。www.3dportal.cn& ^0 @% {8 N8 ]
三维网技术论坛  p+ K0 Y' Q# L! e  y
4、进入“文件设定”设置，可以对输入的零件进行单位设定，最重要的是，要在“输入此图纸”后，选择为“为3D曲线/模型”。点击“完成”。

cad|机械|汽车|技术|catia|pro/e|ug|inventor|solidedge|solidworks|caxa( b& w4 y0 W: c: _6 ~  U
www.3dportal.cn, x7 x0 N+ r! z+ p9 r& S9 ^, }

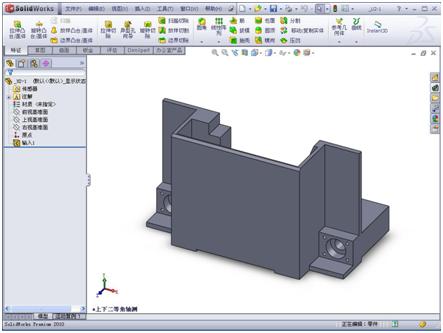

5、经过Solidworks内核计算转换之后，就会生成如下图所示的三维实体模型。三维网技术论坛; N1 O0 H2 @" f" P& M4 P
www.3dportal.cn: B8 P  C1 Y/ H$ _2 k
三维网技术论坛5 A* l7 y' `- L( M9 C
. b/ |9 B0 t3 J; z! V

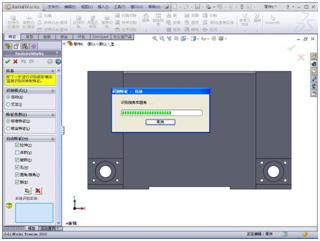

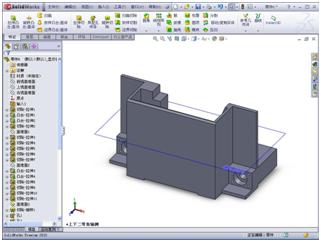

6、同样，如果还需要对实体进行修改，可以使用Solidworks的FeatureWorks进行特征识别，识别出来的特征，可以对它进行大小，位置等参数化的修改，大大方便模型后续的修改工作。三维网技术论坛* Q, D0 p, l$ I- U6 X5 U% V

 经过Solidworks的转换，可以转为3D实体模型，2D数据得到重复的利用，大大减少了重新建模的时间与工作。
