Solidworks 2021到CAD文件的转换方法

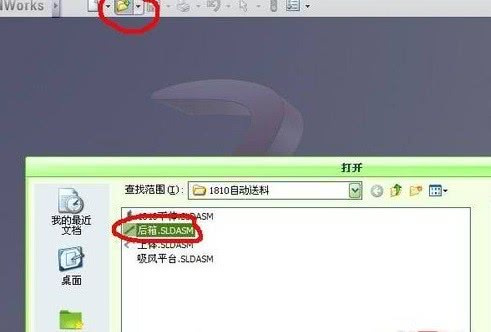

第一步：点击打开一个solidworks图形，选择要转换的图形文件点击打开按钮

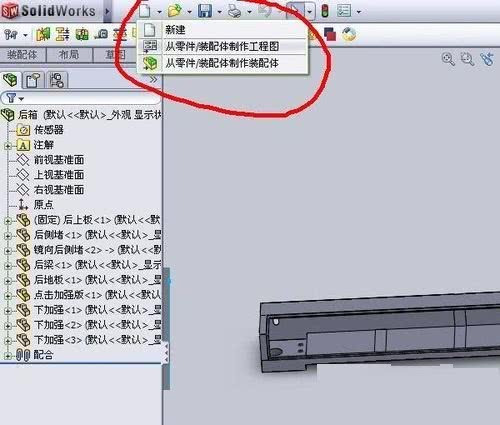

第二步：图形打开后，点击上边左角的新建按钮，再点击下拉菜单里的从零件装配体制作工程图进行转换文件

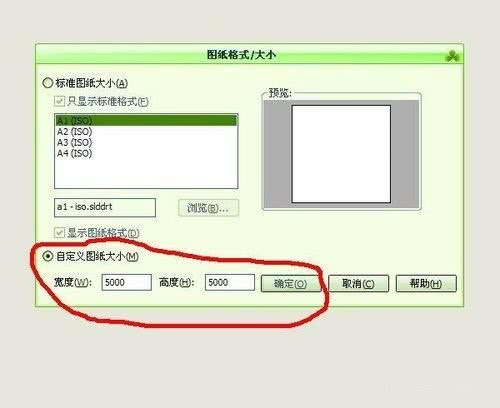

第三步：进入图纸格式大小编辑窗口，点击自定义图纸大小，将宽度和高度值设定大于实际图形大小，然后点击确定

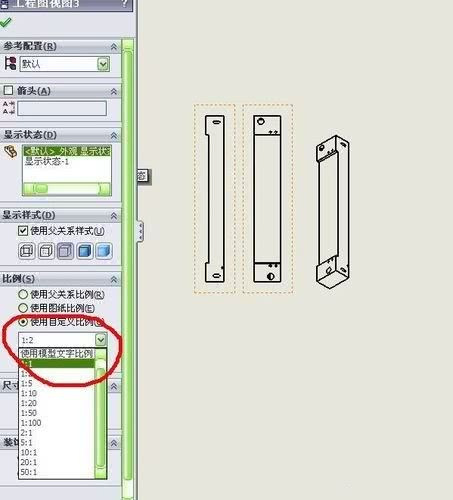

第四步：工程图纸出现，把右侧的图形用鼠标点击拽到左侧的图纸上面，然后选中使用自定义比例将比例值设定为1:1

第五步：图形设置好，点击上面的保存按钮下拉选中另存为

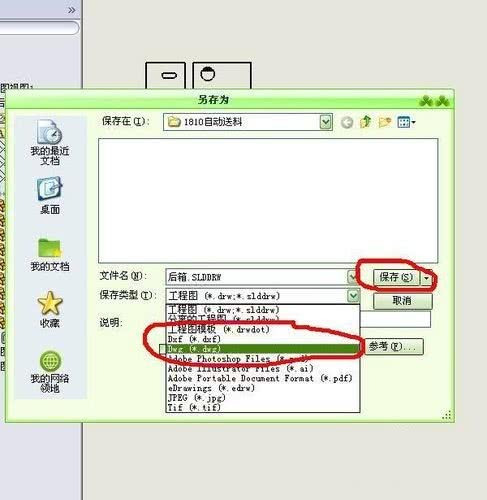

第六步：进入另存为窗口选好要保存的位置，选好保存类型点击保存就可以了

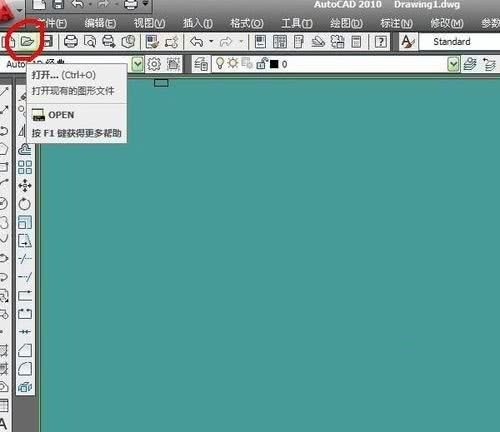

第七步：打开cad，在上角点击打开按钮打开保存的图形

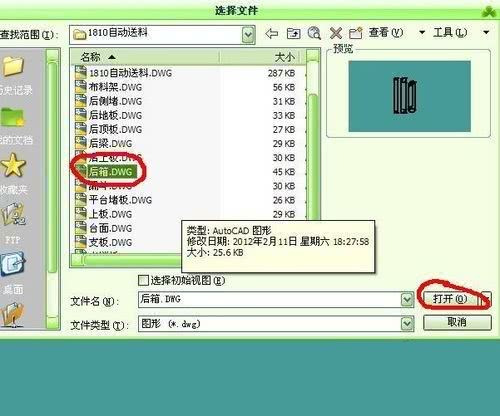

第八步：选择文件窗口出现，找到转换好的图形文件点击右下角的打开，打开图形

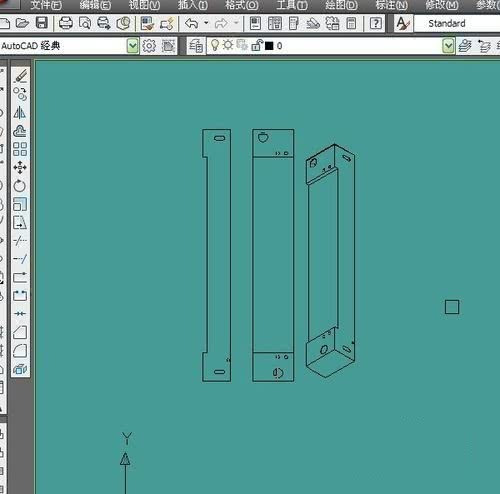

最后一步：图形打开，图形格式转换成功
