Pro/Mechanica结构分析学习指南

Mechanica 允许工程师在创建实物物理模型之前，测试和优化设计的结构、动力、热以及耐久性等方面的性能。允许工程师在实际环境下，评估和优化设计的静态和动态结构性能。精确的cad几何表示和独特的自适应方案技术，可自动提供快速、正确的解决方案。这样既能够提高产品质量，有能减少因开发时间过长和实物模型无效而造成额外成本。

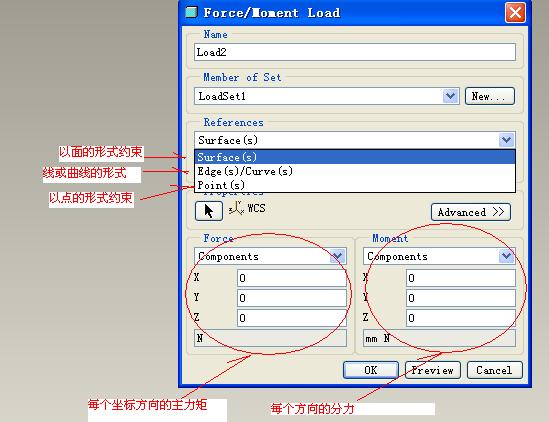

Ⅰ   对于一个基本分析，必须定义：① 材料，② 约束，③ 载荷

位移约束选项表示：

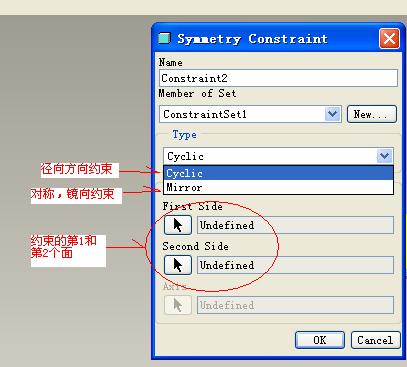

对称约束的定义：

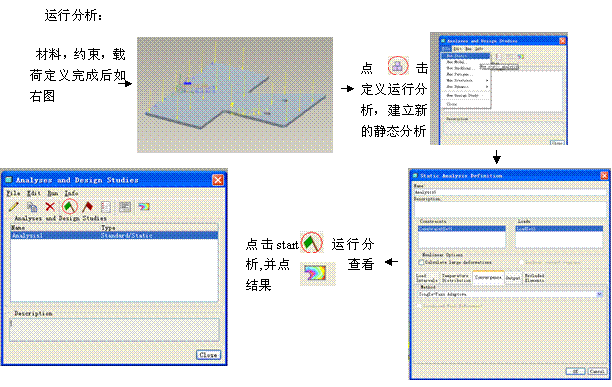

Ⅱ  如何运行分析

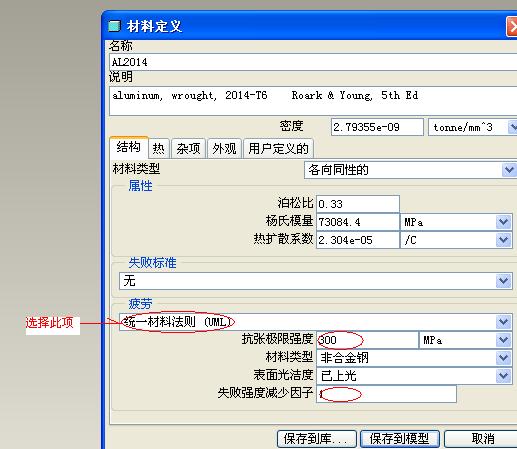

(1)  对于疲劳分析必须建立在一个静态分析的基础上，在进行疲劳分析之前必须重新定义材料属性（点选树目录下已经存在的材料，编辑定义），如下图，红色区域为必选项。

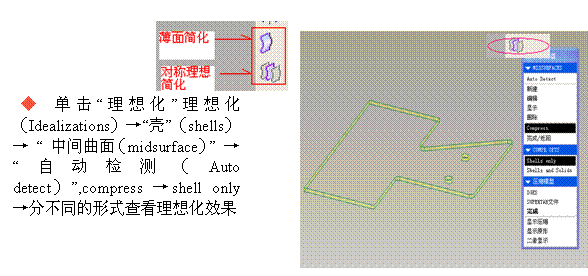

Ⅲ  如何进行模型理想化简化

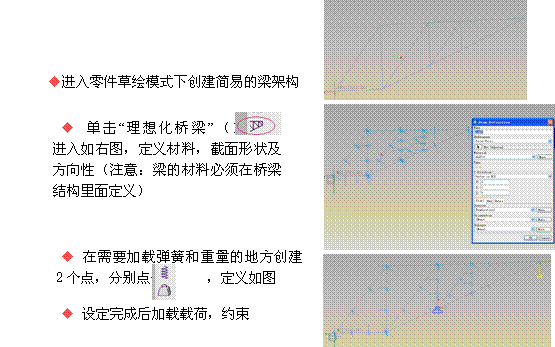

Ⅳ   质量，弹簧，梁的理想化

   梁的定义必须注意它的方向性

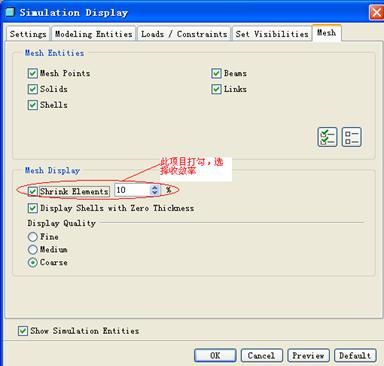

点  命令可进入 下图菜单，可根据需要可以勾选隐藏梁结构中的项目

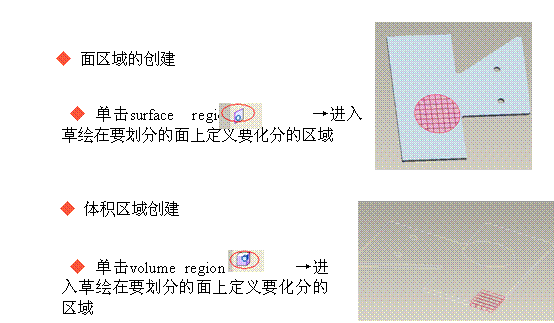

Ⅴ   区域的创建

Ⅵ    网格的划分(网格划分之前，必须定义模型零件的材料)

     点选   进入下图

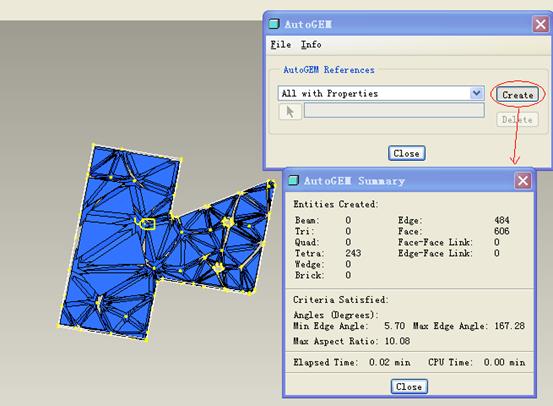

然后点选择，创建网格,并观察网格分部

Ⅶ  建立敏感度分析

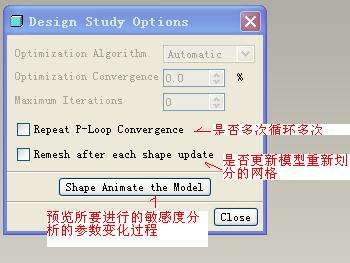

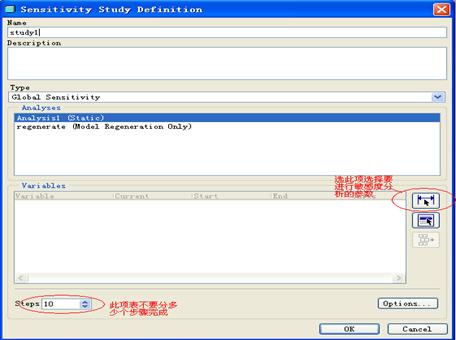

点选敏感度研究后进入下图对话框：

 点此项如下图

完成后运行分析并查看结果。

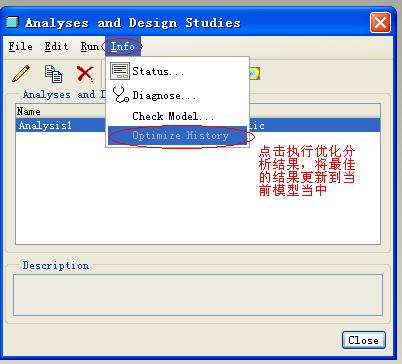

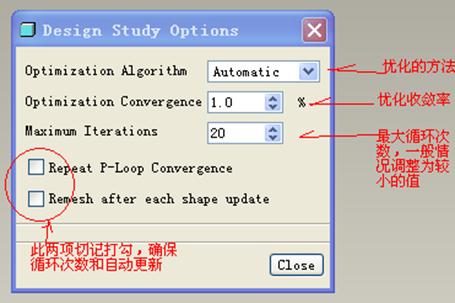

Ⅷ  优化设计分析研究

附：

对于静态，模态，疲劳分析，

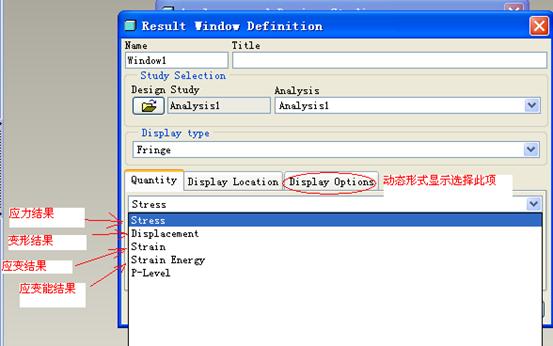

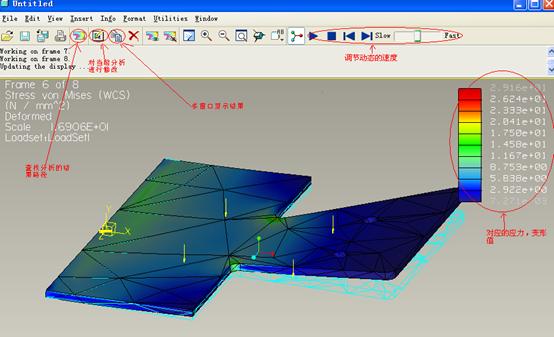

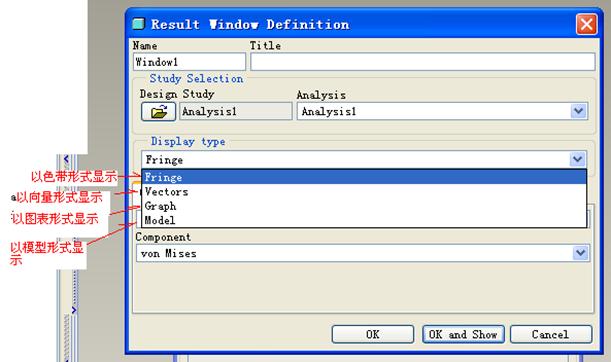

 查看结果 里面各项所表示的意思如下图：

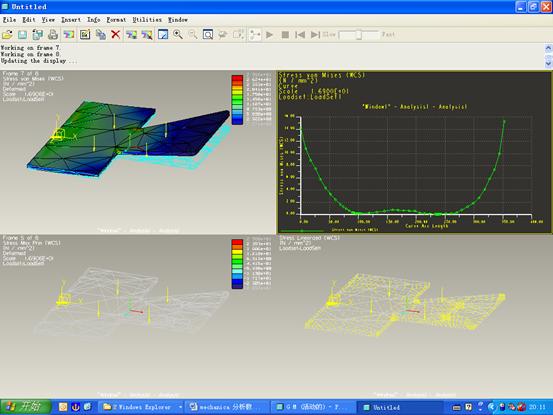

多窗口显示结果如下图：
