Proe/Creo转轴结构设计及分类指南

  转轴一种链接产品零部主件必须用到的、用于转动工作中既承受弯矩又承受扭矩的轴可让活动件保持固定角度、装配件连接,如笔记本转轴-打开笔记本屏幕,能轻易的调整到合适的位置。下面来了角一下转轴结构设计与分类有哪些?

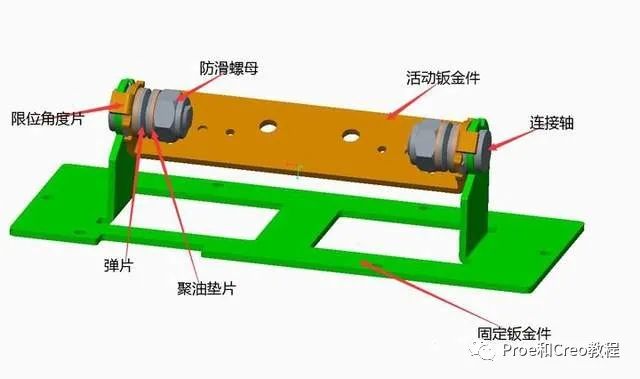

  一、转轴结构-螺母阻尼结构


  螺母阻尼结构转轴设计优点是扭力大小可调整、寿命稳定、产品多样化、生产良率高等但是装配空间大、制造工艺多效率低、成本高等。常见的转轴有显示器转轴、收银机转轴等。



  1.活动架-与壳体活动件装配关系或参与摩擦


  2.固定架-与壳体固定件装配关系或参与摩擦


  3.连接轴-连接固定架与活动架的枢扭


  4.弹簧垫片-压缩后产生迫紧力,扭力产生


  5.限位垫片-角度限制


  6.储油垫片-润滑,摩擦产生阻力


  7. 螺母-锁附紧固件,并防止松动

(1000篇文档以及海量产品设计教学视频获取,请私信小编回复“资料”两个字,自动领取)

  (1000篇文档以及海量产品设计教学视频获取,请私信小编回复“资料”两个字,自动领取)二、转轴结构-弹开结构

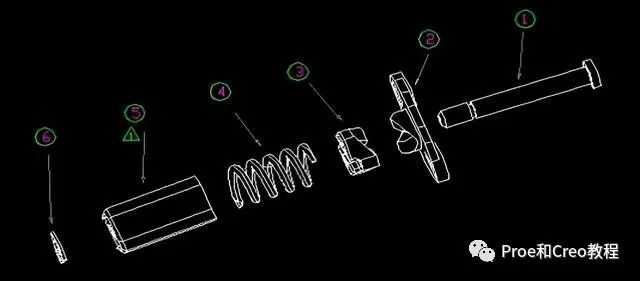

  弹开结构转轴设计此结构产品适用弹开需求,翻转过程中没有阻尼停顿功能,如翻盖手机转轴,打开时并没有阻尼效果任意停顿而是按照转轴设计角度弹开。



  1.连接轴-装配连接,主要材质1125易切铁


  2/3.凸凹齿轮-角度设定、摩擦产生阻力,主要材质POM、MIM


  4.弹簧-扭力产生,主要材质SWP-B琴钢线


  5.套圈-与壳体装配关系,主要材质CU、SUS


  6.卡扣-防止内部结构脱落,主要材质SK7

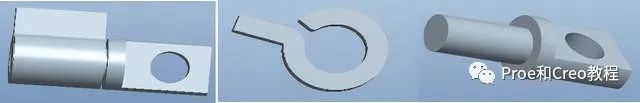

  三、转轴结构-包裹式阻尼结构


  包裹式阻尼结构转轴设计优点是装配空间小、组装简单、成本低等但是制程不稳定、功能单一、寿命差等常用于电子产品支架转轴等。



  1.旋转套-与壳体装配关系,与轴件摩擦产生扭力,主要材质SK7高碳钢


  2.连接轴-与壳体装配关系,与套圈摩擦产生扭力,主要材质1125


  四、转轴设计一般要求与参数


  要求:


  手感-转动过程中阻尼匀称,可根据不同重量产品调整力度大小


  寿命-根据不同材质、结构可实现1~10万次使用次数


  功能-使终端产品多元化设计,任意翻转、旋转等多种产品搭配


  参数:


  扭力-重量0.5kg*力矩10cm*30%损耗、经验值≈6.5kgf.cm


  预压角度-闭合或打开后有一定预压力,不容易翘起


  限位角度-转动锁止角度


  使用寿命-手机类10万次,笔记本3万次,常规类1~3万次

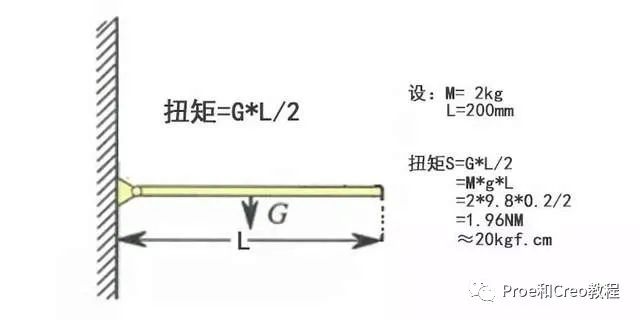

  什么是扭力,也叫阻尼力,这是一种行业叫法,学术名“扭矩”;转轴扭矩计算公式:扭矩=力*力臂;国际单位是NM(牛米);而扭力就是扭矩,扭力的单位通常采用“Kgf.cm”;换算公式:1NM=9.8kgf.cm.
