基于SolidWorks的润滑调节站油箱二次开发研究探索

0 引言

润滑调节油站是油液循环润滑系统的心脏，主要作用是将润滑油液强制压送到机器摩擦部位，在相对运动的机器零件间形成油膜，减少零件的磨擦、磨损，同时对磨擦部位进行冲洗，并带走磨擦产生的热量和碎屑，保证机器正常运转，延长机器使用寿命。油箱作为润滑油站的主要部件，油站中循环的液压油均需通过油箱存储和输送。

本文根据润滑油调节站的结构特点，选择润滑油调节站油箱作为对象，利用SolidWorks对其进行三维造型，并通过Delphi编程实现零件的参数化设计，使油箱的设计更加高效，规范。

Delphi是Borland公司开发的可视化编程环境，它提供了方便、快速及高效率的Windows应用程序开发工具，具有语言简单、功能齐全、使用简捷的优点，同时具有强大的数据库处理功能的优势。利用Delphi对SolidWorks进行二次开发是一种高效，可靠的方法。

1 SolidWorks二次开发关键技术和方法

SolidWorks的对象模型是一个多层次的对象网络，即对象分为若干层，每一层又包括若干子对象，每个对象又都有自己的属性、方法和事件。因此可以通过调用SolidWorks对象的属性、方法来建立适合自己需要的、专用的SolidWorks功能模块。

本文主要采用Delphi+Access 2003（数据库）+SolidWorks API的技术方案，其主要技术和方法如下：

1.1 OLE和COM技术

SolidWorks的二次开发技术主要有两种，一种是基于OLE技术，可以开发exe形式的程序；另一种是基于COM技术，可以生成*.dll格式的文件，作为SolidWorks的插件在SolidWorks中被加载运用。OLE技术，即对象的嵌入与链接技术，使应用程序间能够通过数据嵌入或链接的方式来共享数据。COM技术，即组件对象模型，定义了标准的构建组件的方法，是软件组件互相通讯的一种方式。它是一种二进制的网络标准，允许任意两个组件互相通讯。COM不是一个特殊类型的应用程序，而是一个可以用来为任何类型的应用程序构建组件的普遍的模型。本文是采用OLE技术，使用Delphi对SolidWorks二次开发，生成exe应用程序。

1.2 Delphi与SolidWorks之间的连接

用Delphi对SolidWorks二次开发，首先在Delphi中注册SolidWorks类型库，SolidWorks提供的所有API函数都包含在SldWorks_TIB.pas文件里，在对SolidWorks二次开发的时候必须将此文件包含在工程中。只要在uses子句加入SldWorks_TIB，然后就可以创建SolidWorks应用对象，建立新的零件图或装配图。实现Delphi链接SolidWorks的代码如下：

1.3 数据库的建立和连接

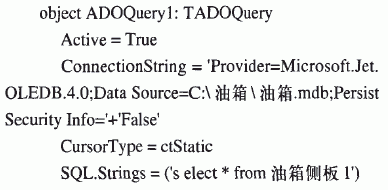

程序中要使用大量的数据，在开发中运用数据库可以对数据的访问和操作更加安全方便。本文使用的数据库是Access 2003，是一种小型桌面数据库，对于处理少量数据和单机访问的数据库时效率很高，与Delphi的连接方便简单。与Delphi连接的代码如下：

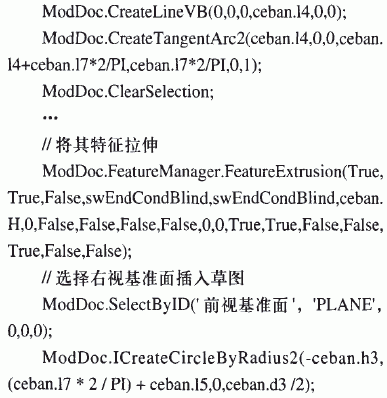

2 润滑油站油箱二次开发

2.1 总体程序流程

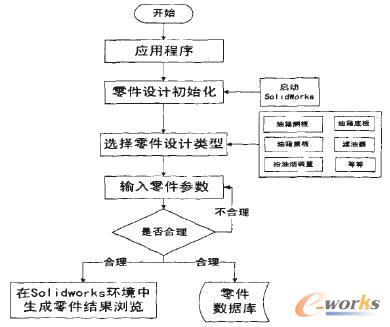

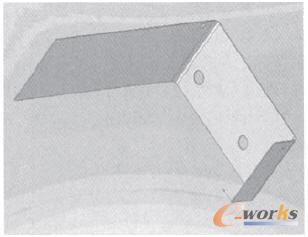

在开发应用程序时通过Delphi对SolidWorks二次开发生成.exe程序，用户通过程序选择要设计零件类型，并输入零件主要参数，程序对这些参数进行验证计算处理，参数合理后在SolidWorks生成要设计零件三维图形，并将零件和零件的参数保存到数据库。现以润滑油站油箱为例，应用程序的总体流程图如图1所示。

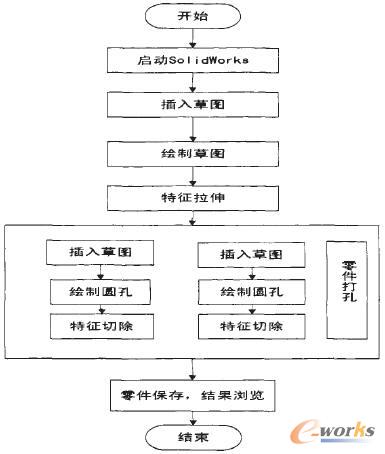

程序总体流程图

图1 程序总体流程图

2.2 程序界面及数据库设计

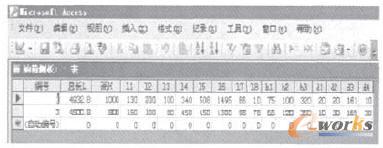

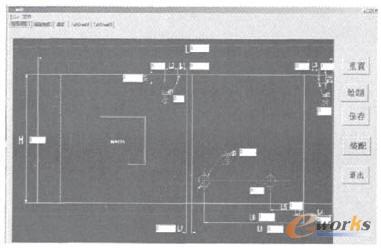

软件的界面是人机交互的窗口，界面设计的好坏直接影响软件的认可与使用，本文设计的界面如图2所示，使用了Delphi中的TabControl控件、Image控件、Button控件等等，在设计的时候想到零件参数多，输入框Edit控件分布在零件二维图中见名知意，直观易懂，操作简单。本文在数据处理中选择了ACCESS数据库如图3所示，将程序中使用的零件参数安全存储在数据库，为程序的读取和维护提供了保障。

程序界面
