两段式斜顶结构形式及应用场景分析

一、两段式斜顶的适用场合：

斜顶尺寸比较小或斜顶运动空间不够的场合，在一些斜顶倒扣小斜顶数量特别多的模具，比如笔记本电脑面壳模具其实用意义比较大，可简化后模顶出机构。

二、两段式斜顶的限用范围：

1、斜顶角度不能大于5度,以免斜顶(或斜顶滑块)与顶针头部的滑动因磨擦力增大而不可实现。

2、成型产品倒扣不能大于2mm，由于斜顶角度的限制如产品倒扣过大会增加顶出行程和顶针与斜顶之间的滑动距离,并且使顶出受力的杠杆作用加重使机构动作可靠性降低。

三、常用两段式斜顶结构形式：

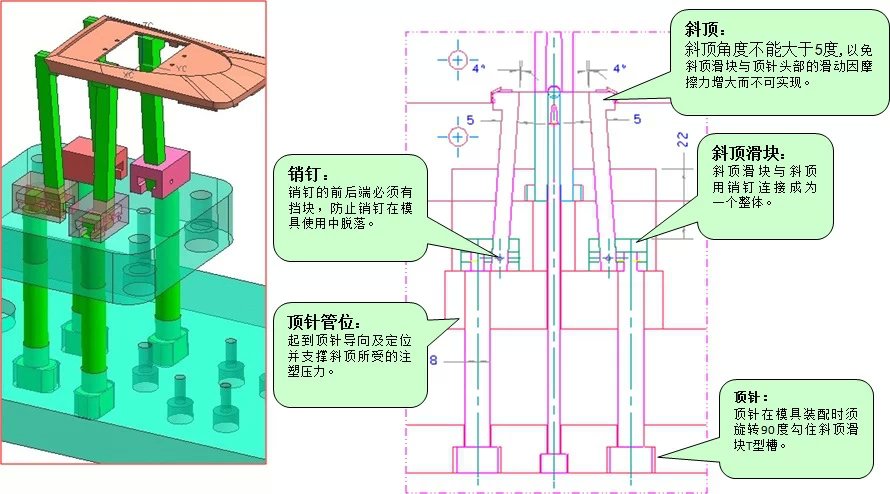

1、两段式斜顶应用之一：

此种结构形式适用于斜顶尺寸不大于5mm的情况。

销钉：销钉的前后端必须有挡块，防止销钉在模具使用中脱落。

顶针管位：起到顶针导向及定位并支撑斜顶所受的注塑压力。

顶针：顶针在模具装配时须旋转90度勾住斜顶滑块T型槽。

斜顶滑块：斜顶滑块与斜顶用销钉连接成为一个整体。

斜顶：斜顶角度不能大于5度,以免斜顶滑块与顶针头部的滑动因摩擦力增大而不可实现。

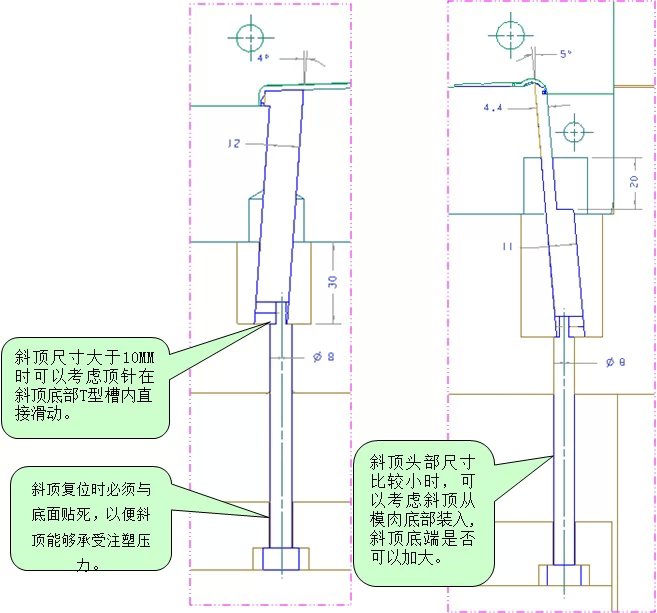

2、两段式斜顶应用之二：

斜顶尺寸相对比较大时，可以考虑顶针在斜顶底部T型槽内直接滑动。

①斜顶尺寸大于10MM时：

②斜顶可以从模肉底部装入，斜顶底端以加大时：

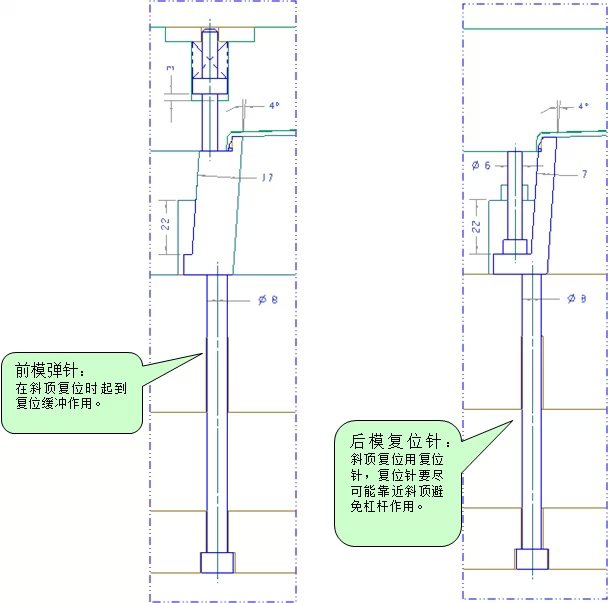

3.、两段式斜顶应用之三：

当上述两种结构形式不好实现时，可以考虑斜顶复位用弹针或复位针的情况(顶针与斜顶无须T型槽连接)。

①斜顶与前模有碰穿面时：

②斜顶与前模无碰穿面时：
