Creo的入门阶段中，很多初学者都觉得弹簧比较难画，甚至有些已经用了不少时间的，几乎还没用过这个功能，下面小编以Creo2.0软件为例，把自己的经验来分享一下。

查看详情

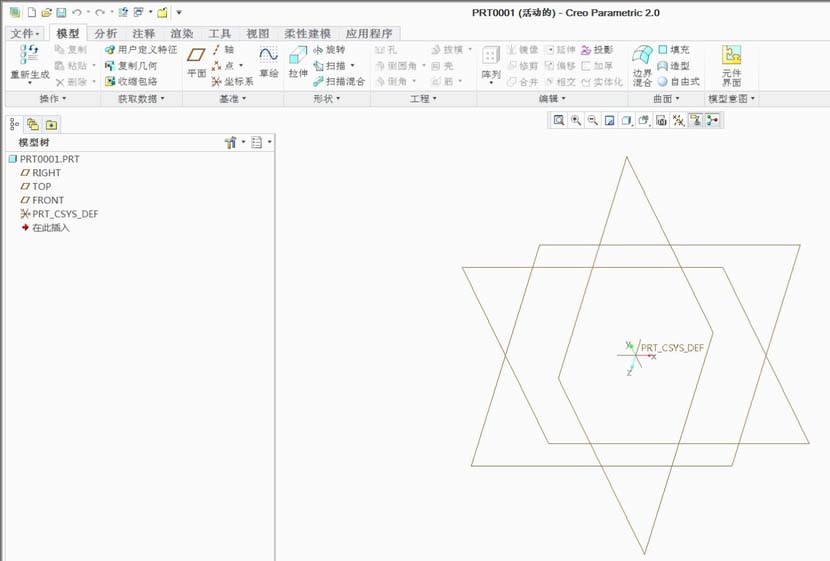

1、首先新建一个part图档

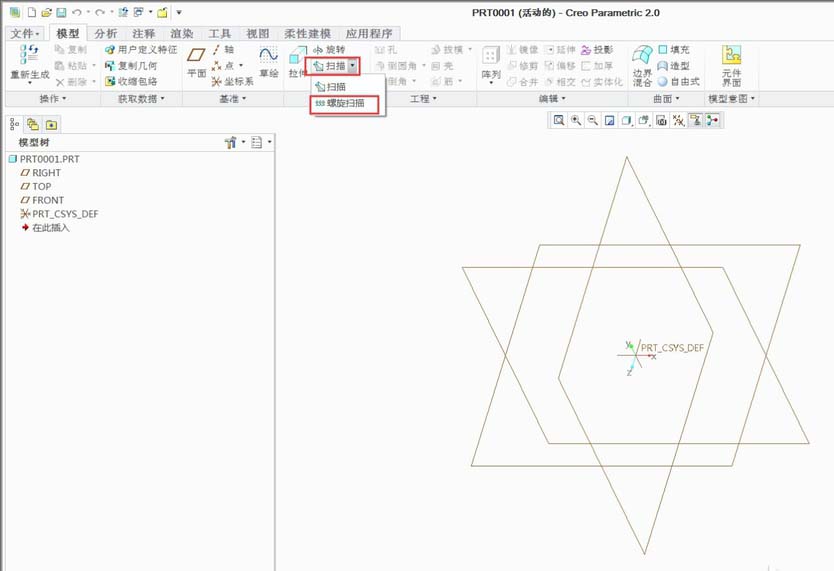

2、菜单进入扫描-->螺旋扫描

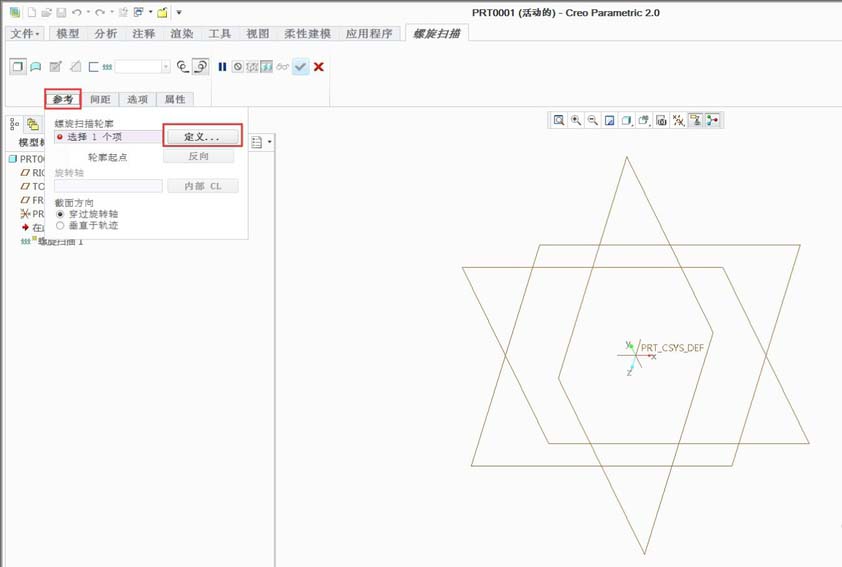

3、进入到螺旋扫描的操作界面，点开参考菜单，按下图指示点击定义，选择一个基准面作为绘图平面，其它默认设置。

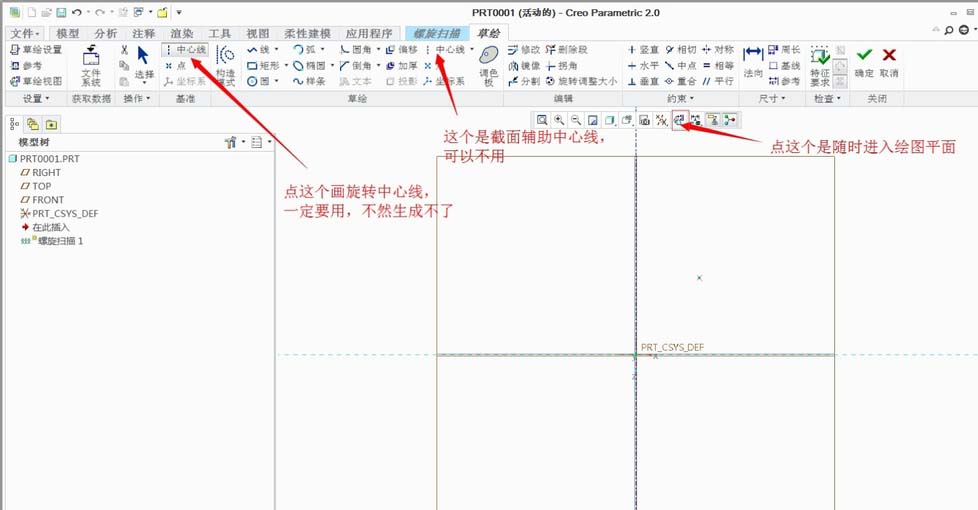

4、画一条旋转中心线，这是螺旋扫描，还有旋转命令必须要画的，它是旋转体旋转的中心，很多初学者画好了截面，点ok后发现无法生成弹簧，经检测，原来是最基本的旋转中心线忘记画了，它跟几何辅助中心线是不一样的，那个是对称中心，只起到辅助作用，需要的时候才用到，不是必须的。

5、然后画弹簧的外形线，也就是螺旋的轨迹线，轨迹线必须是开口的，而且只能在螺旋中心线的一侧，不能相交。

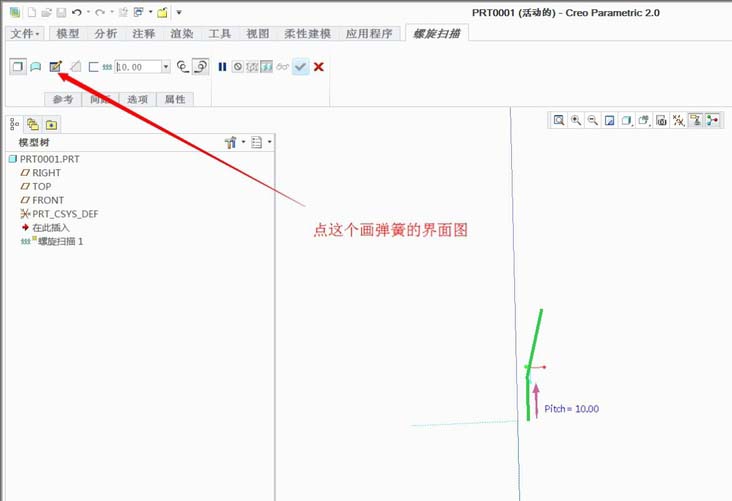

6、画好外形线后按确定退出绘图界面，按下图进入弹簧截面图绘制

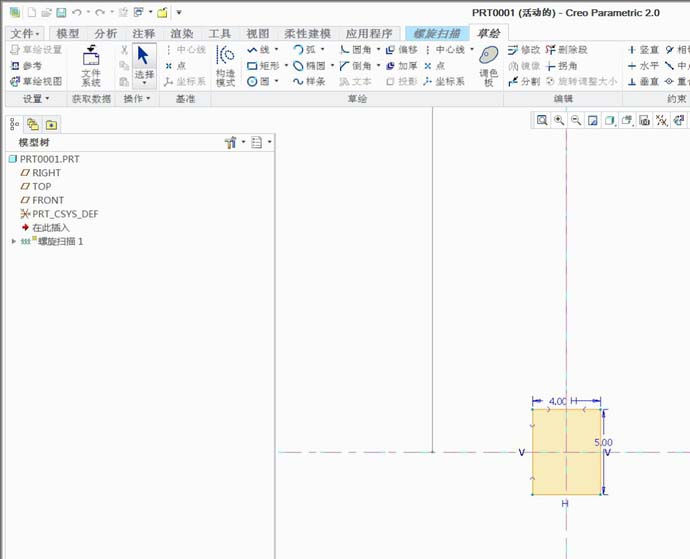

7、画个封闭的矩形，其它圆形，方形，异形的截面都可以，只要是封闭的就行。当然也是在螺旋中心线的一侧，不能相交，可以不在参考线上约束。

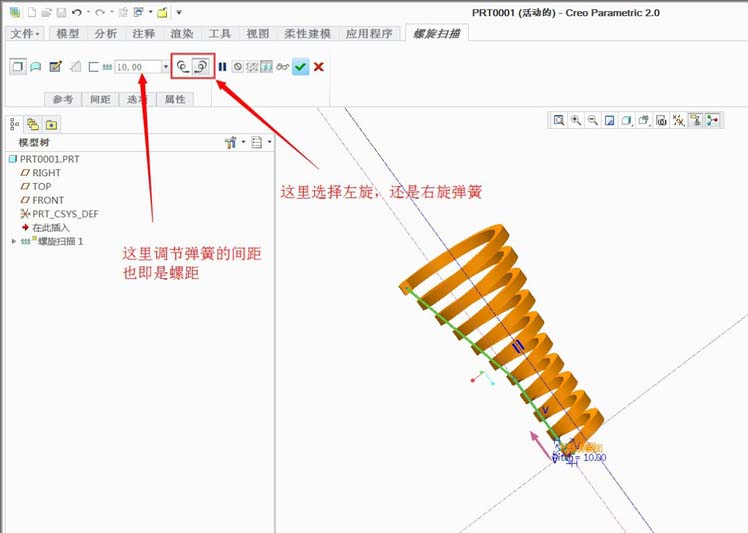

8、点确定后，如果你画的截面高度比螺距小，将会出现弹簧的预览图。可以设置弹簧的间距参数，间距一定要大于截面高度才能生成弹簧。可以设置左右旋弹簧，默认是右旋弹簧。

9、点确定后就生成弹簧了。

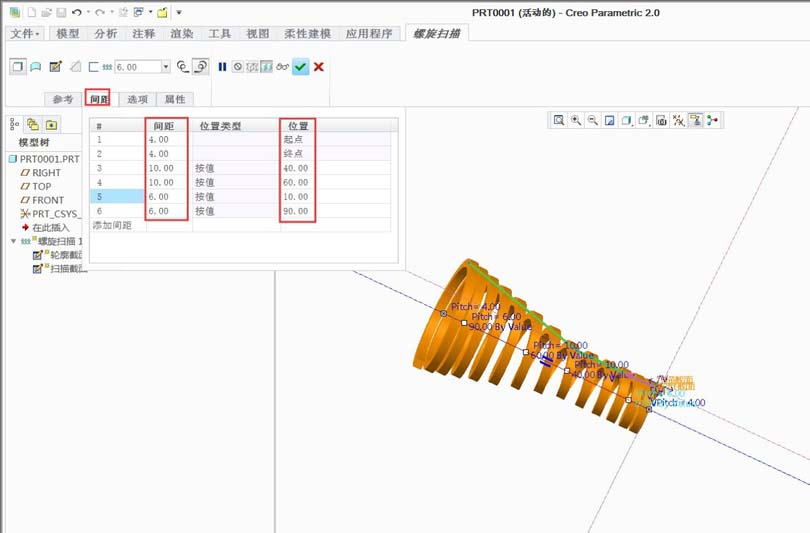

10、根据特殊的需要，可以设置变化式的螺距，这种操作方式比proe方便易用了很多。

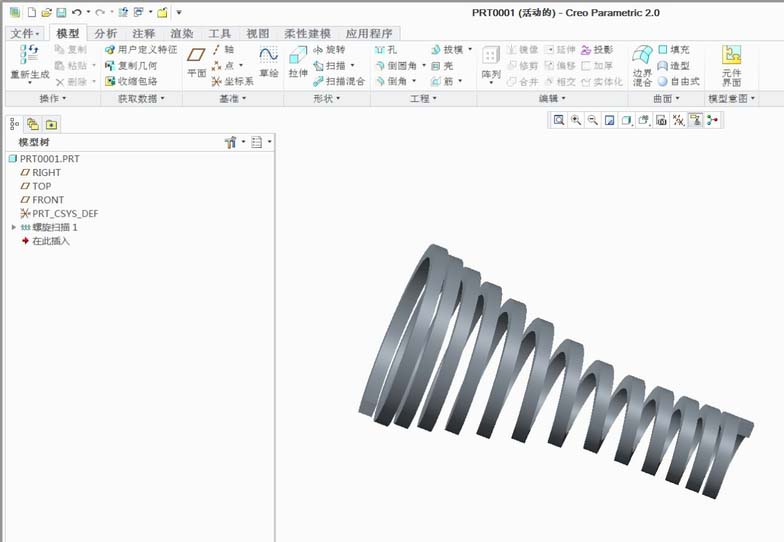

11、最后画的弹簧效果如下图。
