COMBIN39弹簧单元设置方法 APDL力位移曲线实测

COMBIN39弹簧单元设置方法，是ANSYS里做非线性隔震、轴承间隙、接触预紧绕不开的一关。2026年8月我在ANSYS 2024 R2里复算VM156，用COMBIN39替线性弹簧，周期0.1447s对上手册。看完这篇你能直接在/PREP7里把力-位移曲线敲进去。

一、现场常见的卡点

• 默认插Spring连接是COMBIN14，只能给常数K，双线性本构进不去。
• R命令写完D1,F1，求解报“material not defined”，其实根本不用材料。
• 节点重合建1D弹簧，KEYOPT(4)设错，力方向乱飞。
• 曲线没过原点，或最后点位移非正，一算就发散。
• 只给拉区没给压区，KEYOPT(2)=0时压向直接镜像错向。

二、为什么COMBIN39这么挑

1. 它不吃K值，吃曲线：实常数按(D1,F1),(D2,F2)...最多250对输，程序内部差分求刚度。
2. 自由度方向由KEYOPT定：KEYOPT(3)管1D（UX/UY/UZ/ROT/PRES/TEMP），KEYOPT(4)管2D/3D，两者冲突时KEYOPT(4)覆盖。
3. 曲线必须跨拉压象限：从第三象限（压）递增到第一象限（拉），相邻D差不小于总范围1e-7，末点D必须>0，过原点那段斜率必须正。

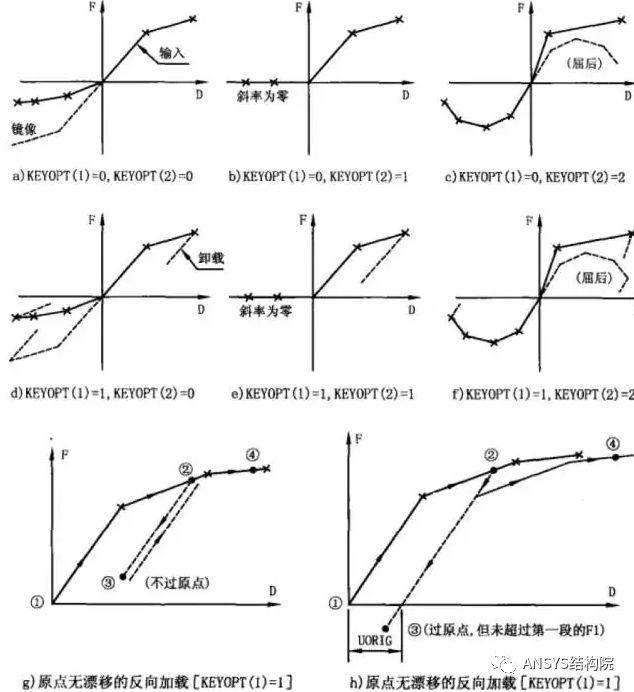

4. 非线性迭代依赖卸载路径：KEYOPT(1)=1走滞回（平行原点斜率卸载），KEYOPT(2)=1是只拉不压，接近接触单元，要开LNSRCH,ON防收敛难。

三、完整设置步骤（APDL，第一人称）

Step 1 进前处理，定义单元类型

/PREP7
ET,1,COMBIN39
KEYOPT,1,3,2      ! 1D沿UY
KEYOPT,1,4,0      ! 单自由度，KEYOPT(3)生效
KEYOPT,1,1,0      ! 加载卸载同曲线
KEYOPT,1,2,0      ! 压向走显式/镜像曲线
【避坑指南】Workbench里插Spring后写命令流，必须用ET,_sid,COMBIN39和KEYOPT,_sid,3,3，别写死1，否则多个弹簧互相覆盖。

Step 2 写实常数，力-位移成对灌

以双线性隔震支座为例：K1=1000 N/mm，Dy=10mm，Fy=10000N，K2=100 N/mm，单位mm/N。

R,1, 0,0, 10,10000, 50,14000
超过4个数用RMORE续：

RMORE, 0,0, 10,10000, 50,14000
【专家提示】压区要显式给就在前面补负D点，如-10,-10000；不显式给KEYOPT(2)=0会自动把拉区沿原点镜像成压区，但原点(0,0)和至少一点拉区必须存在。

Step 3 建节点、连单元

N,1,0,0,0
N,2,0,1,0
TYPE,1
REAL,1
E,1,2
1D弹簧两节点可重合；KEYOPT(4)>0的2D/3D弹簧节点不能重合，I-J连线定轴向。

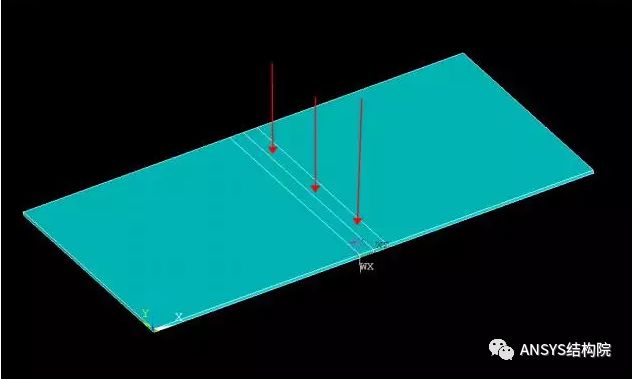

Step 4 边界与求解开关

D,1,ALL
D,2,UX
F,2,FY,8000
/SOLU
ANTYPE,STATIC
NLGEOM,ON        ! 大变形才需要，普通非线性静力可关
NSUBST,50,100,20
LNSRCH,ON        ! 曲线斜率突变必开
CNVTOL,F,1,1E-4
SOLVE
VM156里还加了MASS21和瞬态，证明COMBIN39本身不带质量，要质量挂MASS21。

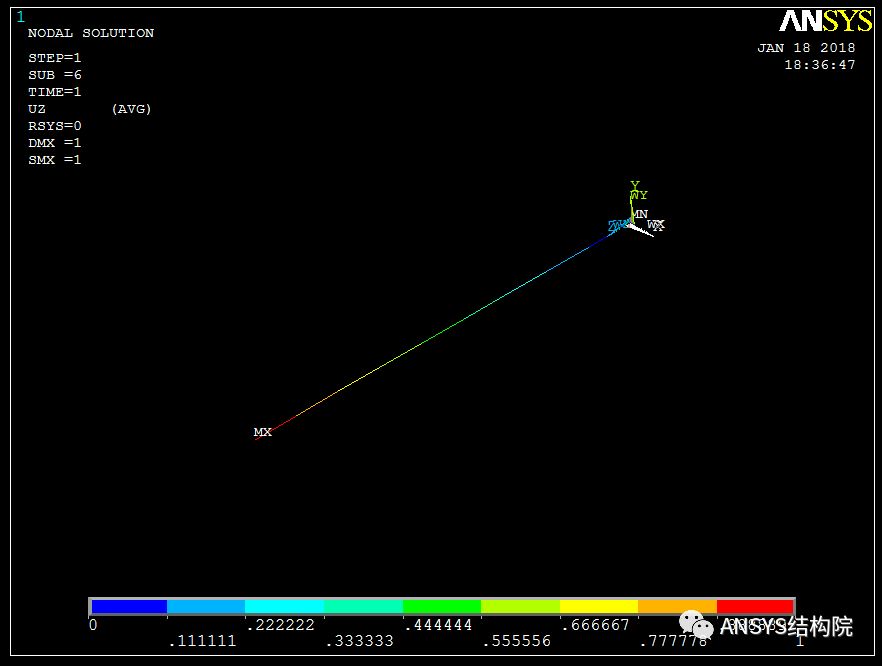

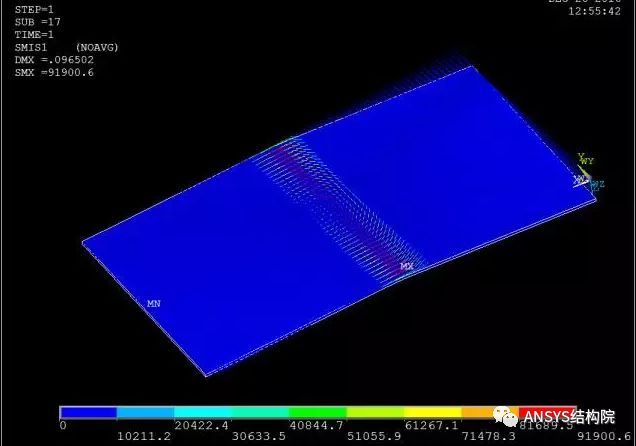

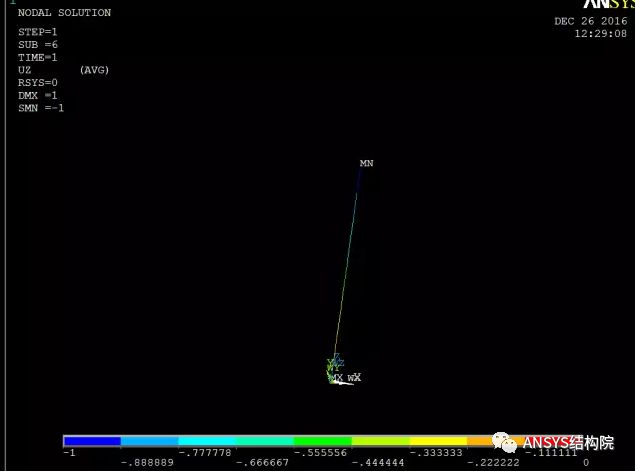

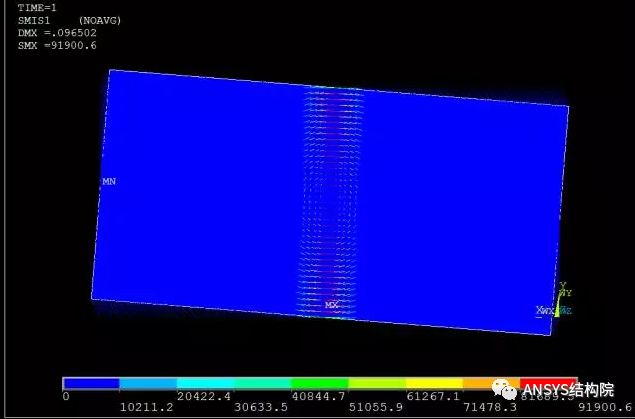

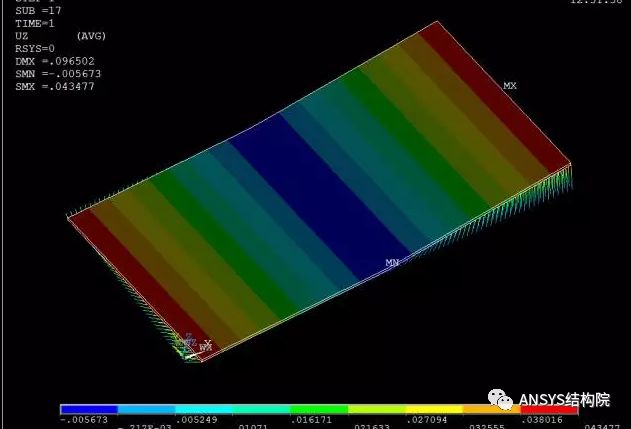

Step 5 后处理捞弹簧力

/POST1
ETABLE,FSPR,SMISC,1   ! 不同版本列号看Help Table 39.2
PRETAB,FSPR
STAT输出=当前曲线段号，999表示超出定义段在延拓最后斜率。
