Creo 8.0怎么创建立方八面体？立方八面体是阿基米德多面体中的一种，它是由8个正三角形和6个正方形组成的多面体，下面我们就来看看详细的创建方法。

查看详情

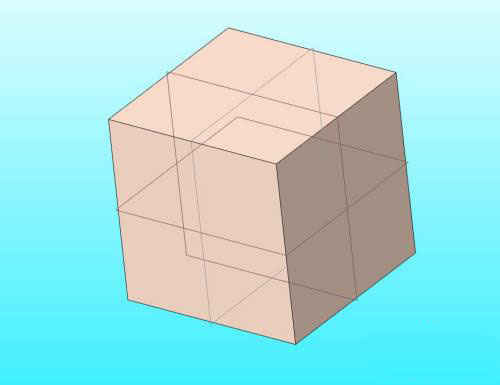

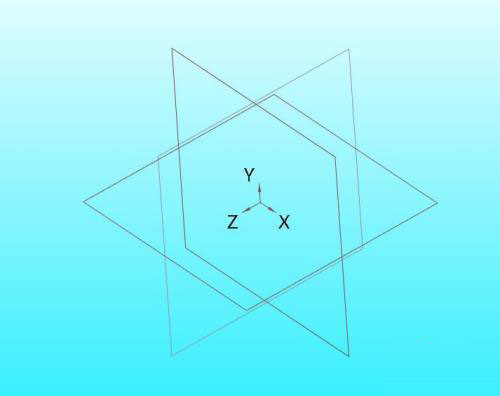

打开待创建立方八面体的空白模型，我们将在模型中创建阿基米德多面体中的立方八面体。

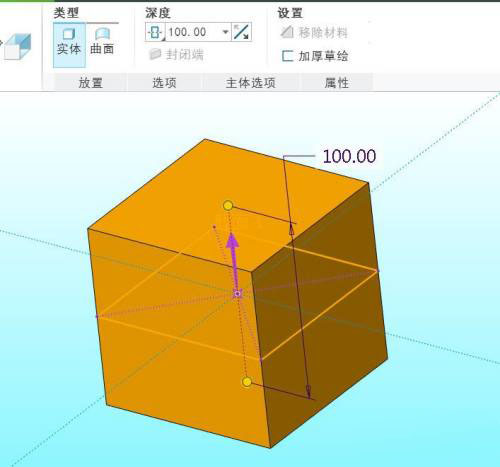

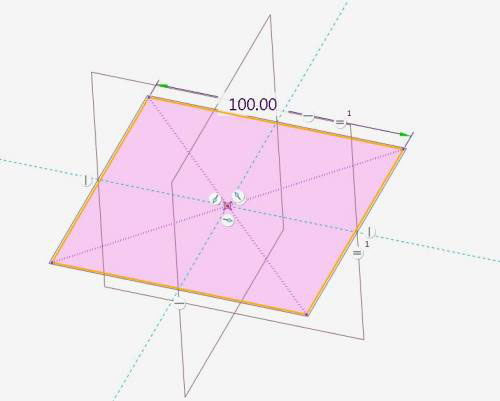

首先，使用拉伸特征创建一个100x100x100的立方体，如下图所示。

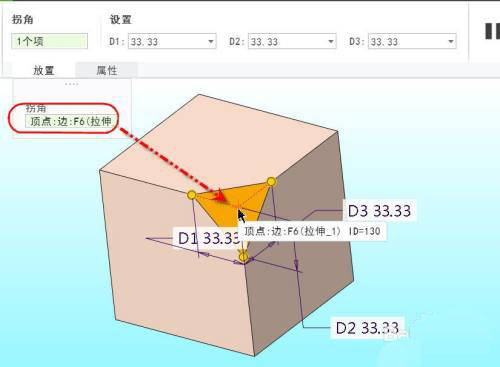

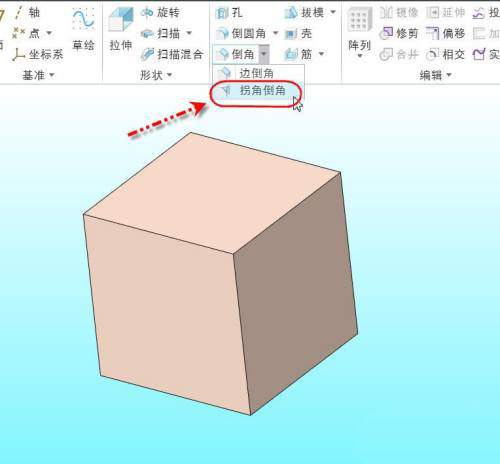

从【模型】选项卡中点击并展开【倒角】下拉菜单并选择【拐角倒角】，打开拐角倒角操控面板，如图所示。

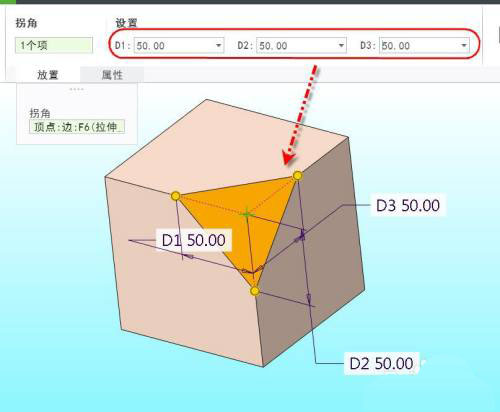

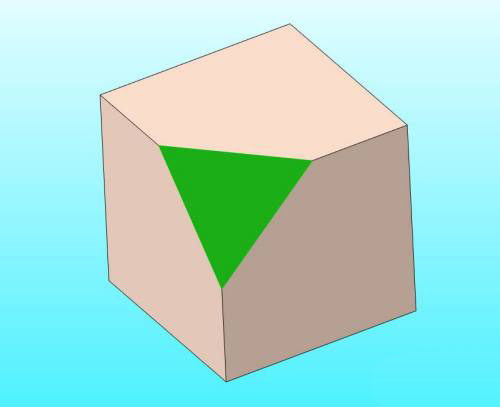

选择图示立方体中的一个顶点，然后修改设置下的D1、D2和D3的值均为50，点击确定关闭操控面板完成拐角倒角特征，得到第一个顶点上的正三角形，如图所示。

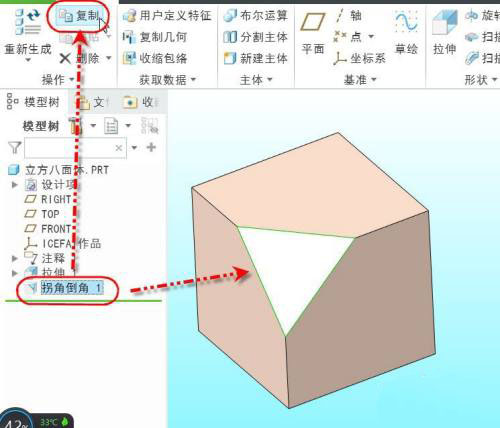

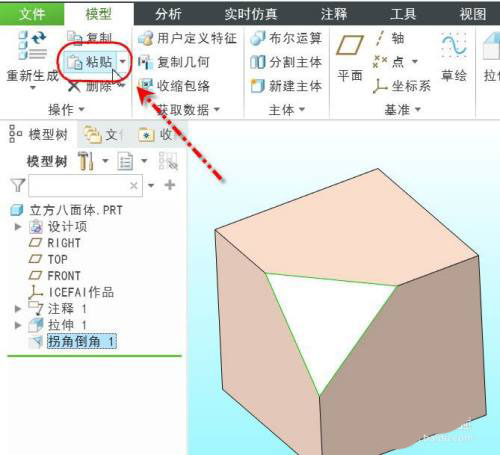

从模型树中选中刚才创建的拐角倒角特征，然后从【模型】选项卡中点击【复制】，然后再点击【粘贴】

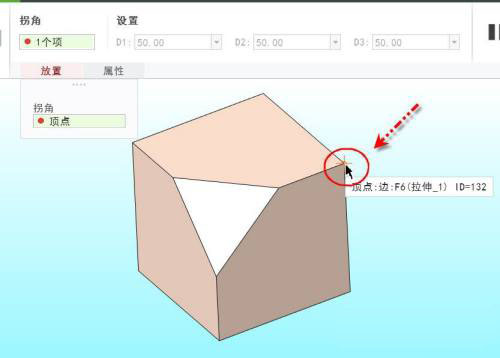

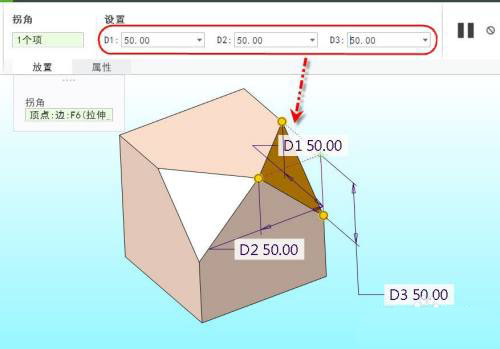

这样就可以直接进入【拐角倒角】操控面板，然后选择正方形上还没有创建拐角倒角的一个顶点作为新参考，并把D1、D2、D3的值都改为50，如图所示

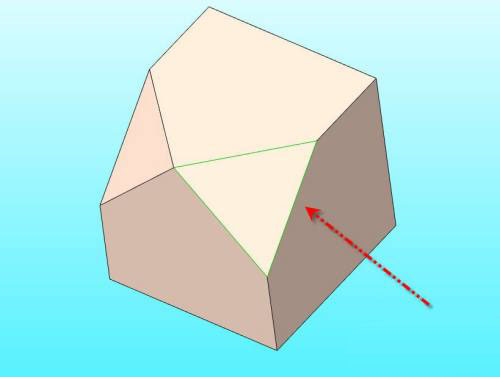

点击【确定】关闭操控面板便可得到第二个顶点上的正三角形，如图所示。

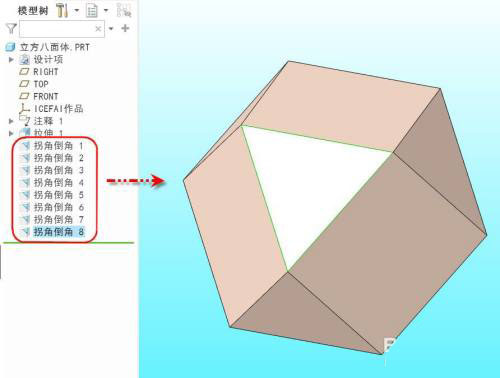

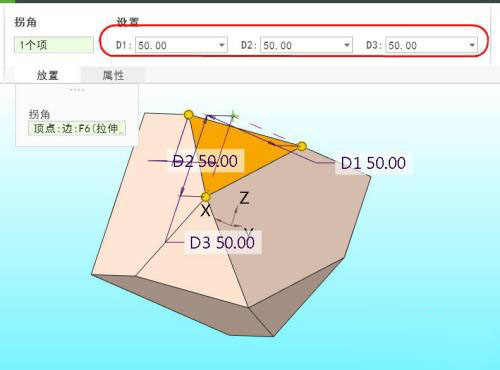

按下【CTRL+V】键，可以直接进行特征的粘贴，进入【拐角倒角】的操控面板，同样选择还没创建拐角倒角的顶点作为参考，并把D1、D2和D3的值改为50，确定后便可得到一个新正三角形，同样的方法可以创建其它所有5个顶点处的正三角形，如图所示。

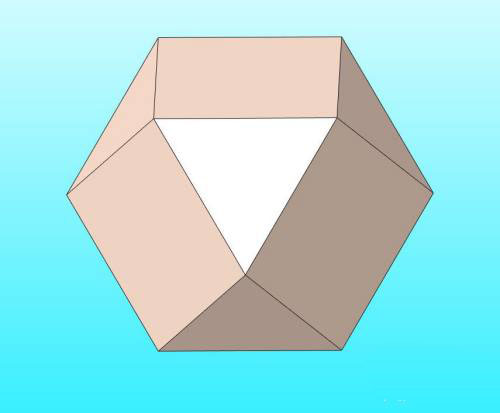

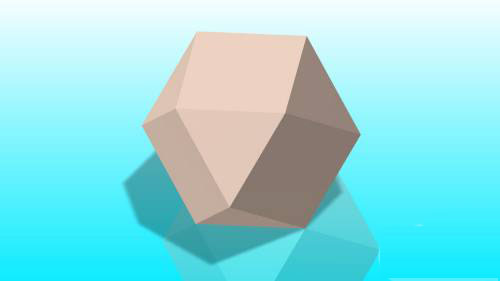

最后，完成正方体上所有8个顶点处的拐角倒角，得到立方八面体如下。

以上就是Creo八面体的建模方法，希望大家喜欢，请继续关注脚本之家。
