autoCAD三维建模入门:简单立体图形绘制

第一步:

首先绘制一个简单的(封闭的)二维图形:

autoCAD绘制简单三维立体图形_c

第二步:

变换观察视角,比如修改为

autoCAD绘制简单三维立体图形_c_02


变换后的视角:

autoCAD绘制简单三维立体图形_c_03

第三步:

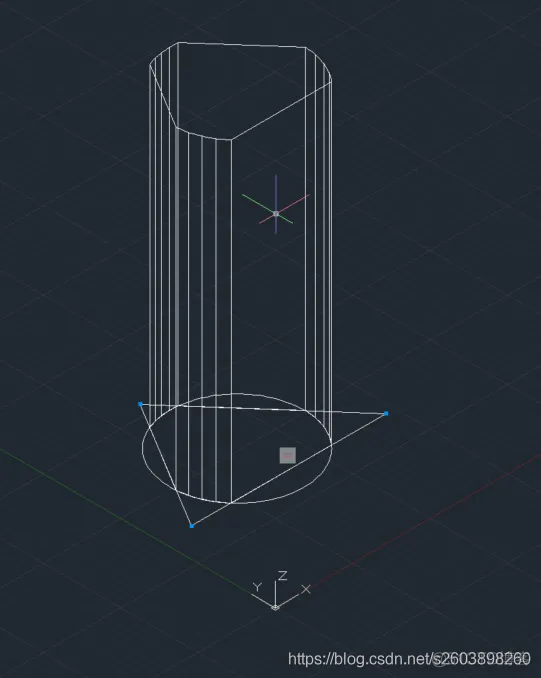

选中闭合图形边框,使用组合键“ctrl + shift + E”,然后拖动选中的图形即可实现拉伸。

这里组合键需要输入一个命令或者参数(“extend”),然后再选择边框

autoCAD绘制简单三维立体图形_c_04



刚开始默认可能维轮廓图,这里如果需要修改为填充实体,直接可以在“视图”栏中进行修改

autoCAD绘制简单三维立体图形_c_05


更换为概念图之后的效果

autoCAD绘制简单三维立体图形_c_06
