AuotoCAD 的默认情况下，坐标是在绘图区域的左下角固定不动的，不管你怎么移动绘图，而我更习惯让它更随图纸移动。这样的好处是我随时知道我绘图的坐标原点在哪里，如果绘图距离坐标原点太远，就把绘图通过 Move 命令移动到坐标原点处。这样做的目的是，当我们把 DWG 文件导入其他软件——如：Altium Designer、Creo、UG——的时候，默认情况下是坐标对齐，如果绘图离坐标原点太远就会有不方便之处，特别是 Creo 旋转中心的问题，谁用谁知道，虽然还有其他方法，但我还是觉得没有这个从源头上解决的办法好。

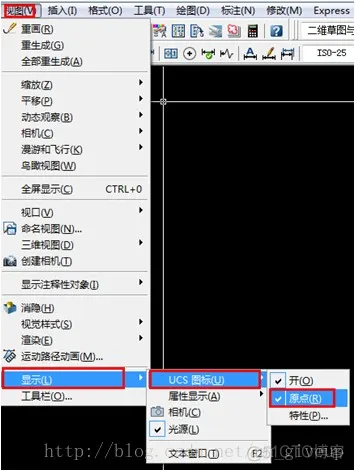

具体的设置步骤：视图 -> 显示 -> UCS图标 -> 原点。
▲坐标设置
我习惯把 AutoCAD 的十字光标设置到最大，这样的好处有，可以借助光标很方便的看出视图之间的线是否对齐，我们知道机械制图的准则是：「长对正，高平齐，宽相等 」，另外在框选区域的时候，在框选之前能看到图元是否全部被包含。
具体的设置步骤：工具（右键） -> 选项 -> 显示：十字光标大小(设置到最大100)。

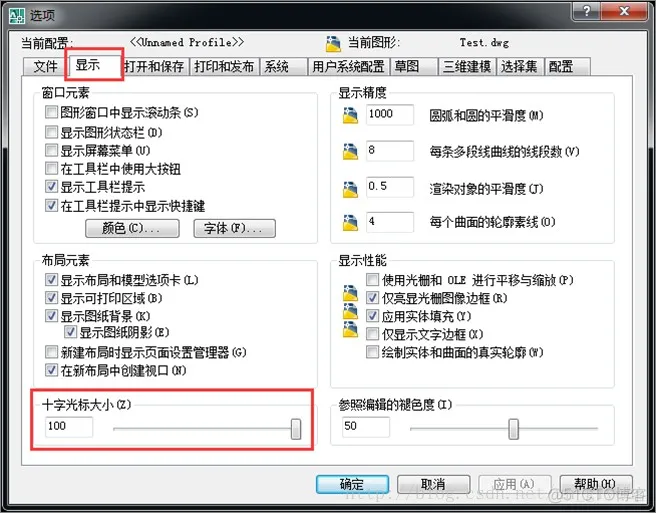

▲ 十字光标大小设置
我为什么要讲这个呢？因为太多时候，我们在做文档的时候要用到插图，白色背景的话我们就可以直接截图插入。AutoCAD 的默认设置背景是黑色的，我们截图插入的时候与 Word、Excel 等办公软件白底不符合，再者打印的时候也不好看，所以我们截图的时候可以暂时把背景颜色改成白色，截完图以后再设置回来，不至于白底太刺眼。其实，我们也可以直接 Ctrl+C 然后 Ctrl+V 来进行复制粘贴的，这个我们等下讲。
▲ 背景颜色设置
直接 Ctrl+C 然后 Ctrl+V 来进行复制粘贴的好处是，插入的图是矢量图，而且后期还可以直接双击进入 CAD 环境对它进行编辑；坏处就是，每次的「裁剪」比较麻烦。说到「裁剪」，Word 2007 以后的裁剪工具是需要我们自己调出来的，调出来以后既可以对粘贴的 CAD 图进行裁剪了，很多人可能不知道。

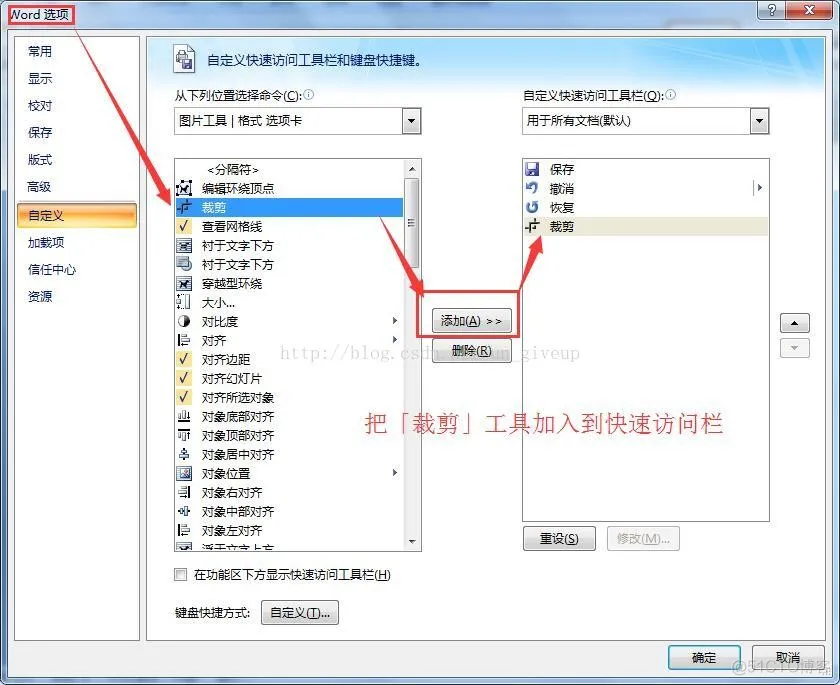

▲ Word 快速访问栏添加「裁剪」工具
绘图软件是要用到三键鼠标的，不管是 AutoCAD、Creo、还是 UG，不过现在好像都是三键鼠标。
▲ 三键鼠标
左键，和大家习惯的电脑操作一样，用来选中图元，不管是框选还是点选。
右键，依然和大家习惯的电脑操作一样，右键会弹出一些菜单选项。
中键，这里要重点说一下。可能很多人只知道它可以滚动，而不知道它其实也可以像左键右键一样进行点击的。AutoCAD 中的鼠标滚动是用来缩小和放大绘图的，按住可以拖动图元，双击可以最大范围显示图元，当我们找不到我们的绘图的时候，可以双击中键，绘图就会自动的以最大范围显示在屏幕上。
AutoCAD 的使用，我们一定要有图层的概念，这样可以方便我们绘图和管理图元。我们可以想象图层是没有厚度且透明的纸，不同线型画在不同的图层上，然后叠在一起组成一整幅图纸。我们可以新建轮廓线、中心线、剖面线、尺寸线等，不同的线宽、线型和颜色来区分他们。这样可以方便我们显示或隐藏，乃至打印或不打印。
命令方法：格式 -> 图层。
常用绘图命令
绘图命令如：直线、圆等，都在「绘图」选项下面；标注命令如：线性标注、对齐标注等，都在「标注」选项下面；倒角、圆角、移动、删除、修剪、延伸等命令在「修改」菜单栏下。
另外，在绘图过程中使用快捷键可以大大提高作图效率，还要特别注意下面的「命令提示栏」，按照它的提示基本上就能完成绘图了。
常用快捷键：
下面我整理了一下我经常使用到的快捷键。
绘图：
直线：L
圆：C
移动：M
复制：CO
镜像：MI
阵列：AR
标注：
半径：DRA
直径：DDI
线性：DLI
对齐：DAL
偏移：O
修改：
圆角：F
倒斜角：CHA
旋转：RO
修剪：TR
延伸：EX
文字：
多行文字：T
单行文字：DT
其他：
图层：LA
标注样式：D
块：B
测量：DI
刷新：RE
最大范围显示绘图：Z 空格 E 空格 或 双击鼠标中键
