CATIA两版零件的差异化怎么比较?

GPT4.0+Midjourney绘画+国内大模型 会员永久免费使用！
【 如果你想靠AI翻身，你先需要一个靠谱的工具！ 】

CATIA中我们经常需要比较两版数据的差异性，该怎么快速进行差异性比较呢？下面我们就来看看详细的教程。

查看详情

1、首先打开CATA，选择开始>机械设计>装配设计；

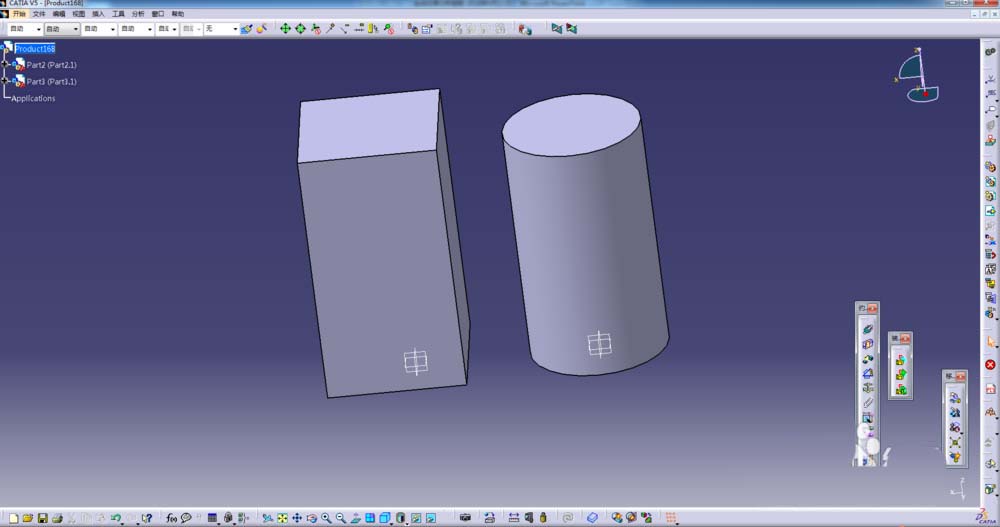

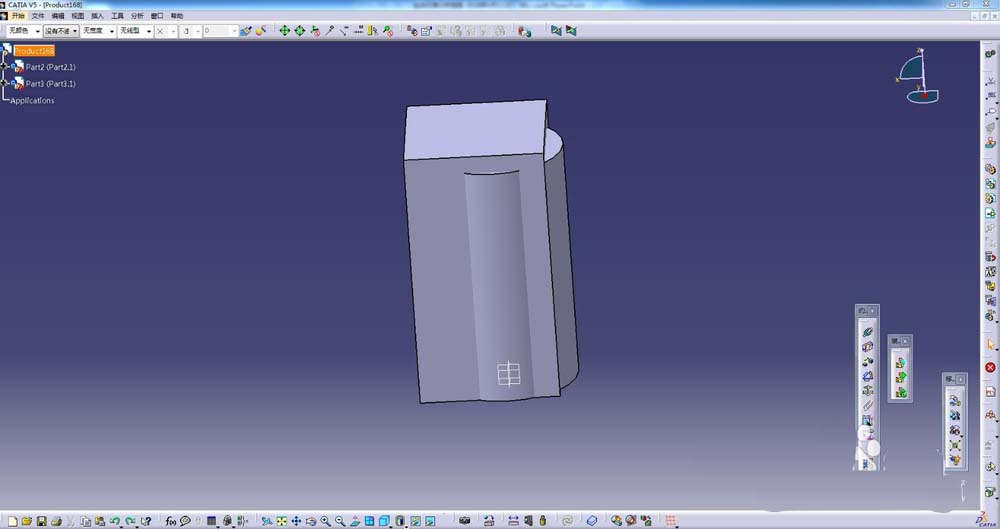

2、选择文件>打开，调入产品，产品中以两个零件举例代表同一零件的两个版本；

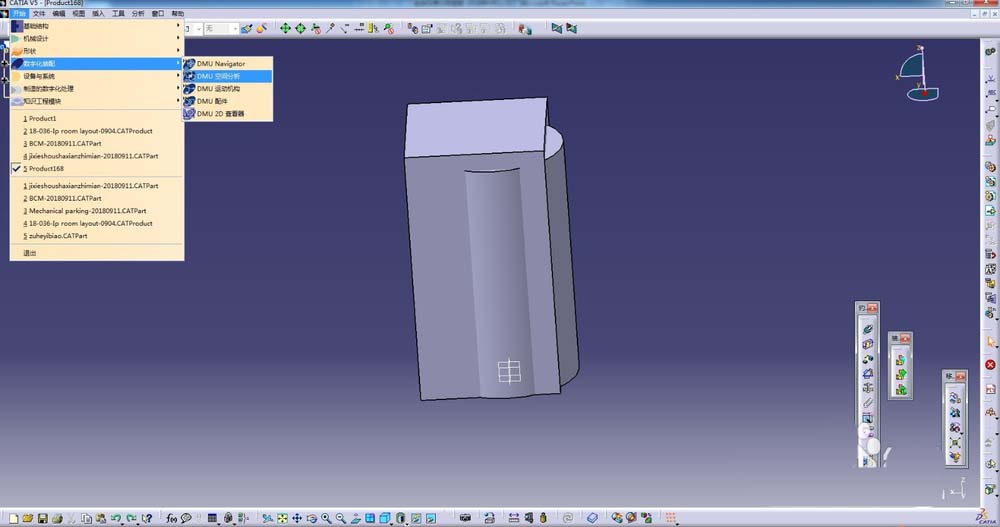

3、选择开始>数字化装配>DMU空间分析，进入数字化装配模块；

4、找到DMU空间分析命令栏，点击“比较产品”命令；

5、弹出比较产品对话框，分别选择零件的两个版本，点击预览，如图可以看到，两个版本的差异通过不同颜色表示出来；

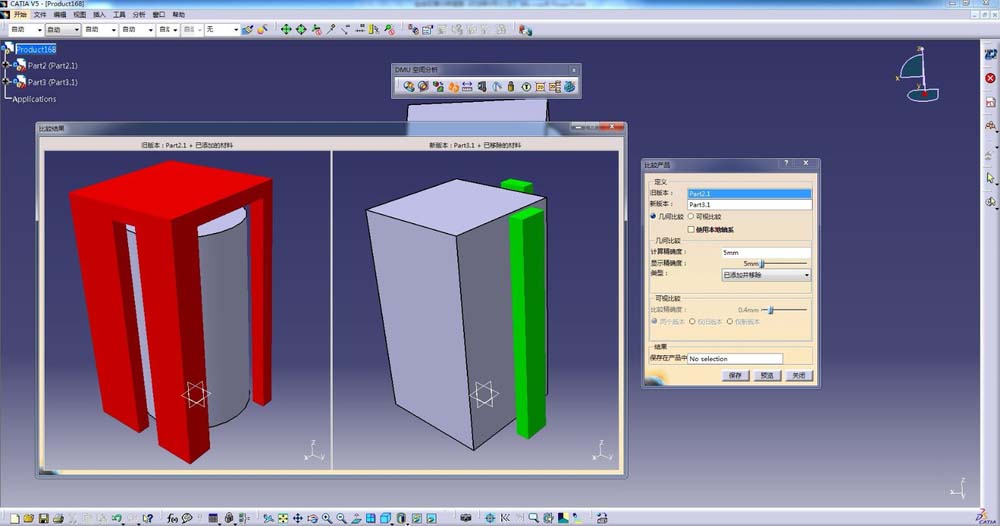

6、选择“几何比较”，点击预览，弹出比较结果对话框，对话框采用分栏的形式，表示了新版本移除的材料和旧版本增加的材料，结果更加直接明了。

以上就是CATIA快速进行两版零件的差异化比较的方法，希望大家喜欢，请继续关注脚本之家。
