CATIA零件想要添加材料属性与质量测量，该怎么添加呢？下面我们就来看看详细的教程。

查看详情

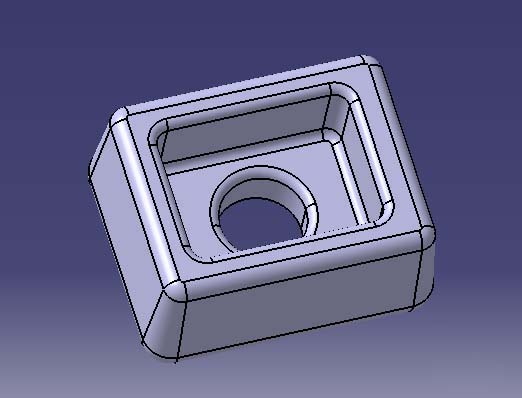

1、使用CATIA打开零件数模。此次还是用图示零件做演示。

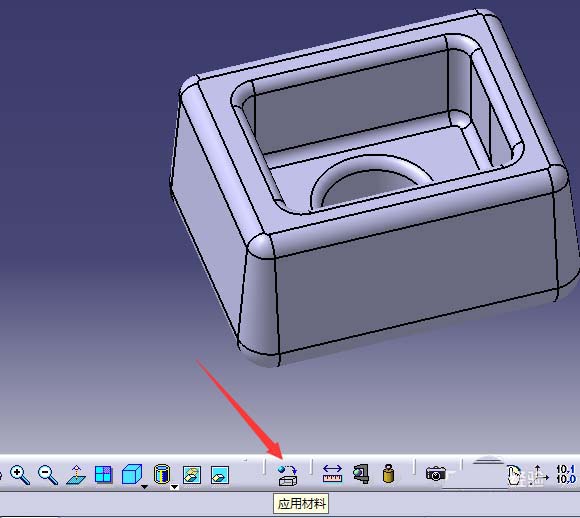

2、进入材料库。CATIA的材料库图标一般位于界面的底部，如果找不到该图标，就在底部工具栏右键，找到“应用材料”，单击它就可以出现在底部工具栏。

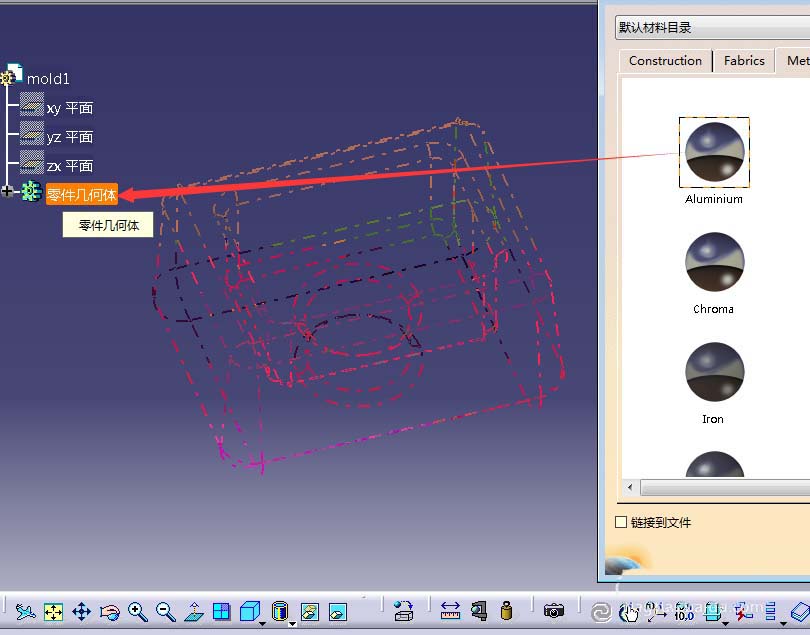

3、给零件添加材料属性。进入材料库后找到你想要的材料，然后左键点击在对应的材料上拖动鼠标到特征树的“零件几何体”上，即完成材料添加。

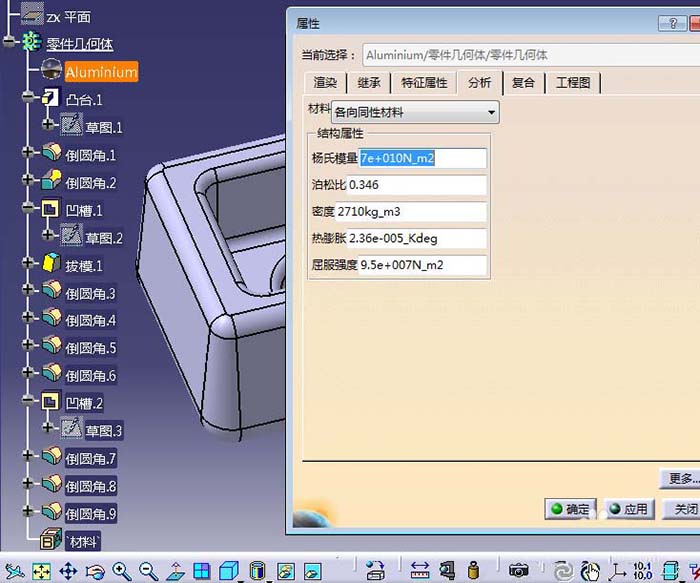

4、查看材料属性。添加完后，可以查看该材料属性是否符合实际情况，也可以修改属性值。打开特征树，右键单击材料选择属性，在弹出的对话框中点击分析，即可查看并修改材料属性。

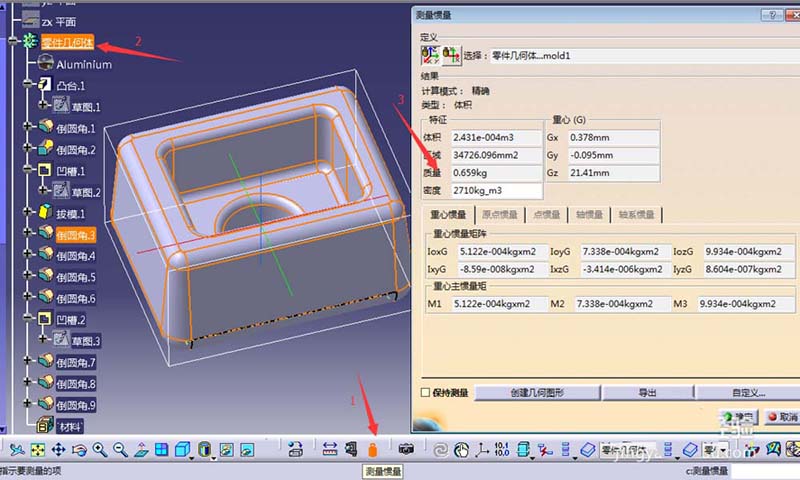

5、测量零件质量。添加的材料确认无误后即可测量零件的质量、惯量等属性。还是在界面底部的工具栏里找到“测量惯量”工具，点击后再单击选择零件几何体，则可以弹出该零件的相关属性。

以上就是CATIA添加添加材料与质量测量，希望大家喜欢，请继续关注脚本之家。
