大家应该都清晰地记得，显卡在安装到机箱里面的时候，无论设计得多漂亮的散热器都会朝下放置，最多剩个侧面让你看看信仰灯，在没有显卡背板之前就只能看看PCB什么的，不仅视觉效果不好还浪费了。
视觉方面的影响我们抛开不谈，说说散热方面，从理论上讲，热源位于热管的底部才会发挥***的作用，而热源位于上方时，热管就变成了铜管，不能发挥出原有的实力了，这一切都要从热管的结构说起。
热管结构及原理(图片来源于百度搜索)
热管又称重力热管，由内部的介质接触到热区域时候蒸发导热，经由冷却之后依靠重力回流到底部，现在的热管基本都是基于这种原理，无论内部的结构是怎样的，冷却液的循环始终是一样的。
但是显卡的散热是将整个结构倒置，热源位于热管上方，然而上方并没有冷却液，理论上讲，热管变成了铜管，冷却液即使因为铜传热而蒸发，但是随着高度逐渐上升而温度越发变高，蒸汽无法凝结，内部的冷却液无法进行有效的循环，效率变低。
基于上述理论，我们只要把整个机箱倒过来放就可以让热管提升效率，从而达到降温的效果，但是这么多年来，显卡一直都是这么设计的，难道厂商都失了智吗?带着这个问题问遍了度娘，找了半天也没有一个合理的解释，看来只能自己动手寻找答案了。
设计试验环境
我们要先设定下测试体系，现在的显卡都带有智能启停技术，转数会随着温度变化达到阈值 或进行动态转数调节，无法将风扇这个变量变为定量，因此我们将显卡风扇的转数开启到50%。

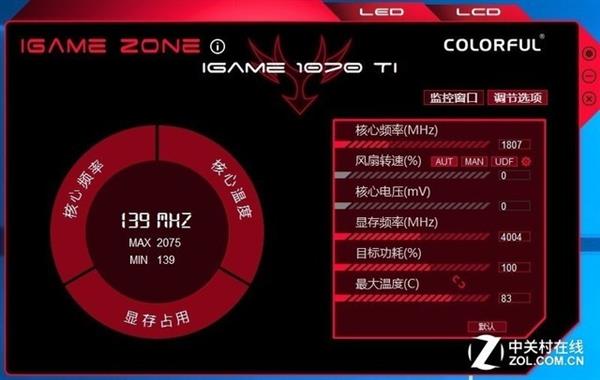

使用iGame ZONE调整显卡参数
采用裸平台方式进行测试，避免因机箱风道问题造成误差。环境温度会始终恒温。一种姿势测试过后等待温度稳定后换个姿势再测第二种姿势。
测试软件使用FurMark进行显卡拷机测试，分辨率设定为1280*720，抗锯齿设定为8X，设定拷机时间为10分钟。
由于我们使用了裸平台，所以主板原生操作按钮十分有必要。比如主板上面需要有电源、重启、BIOS切换、清除BIOS等功能。iGame Z370 Vulcan X主板能够满足这一些需求，并且主板上还有三位数码管，可以显示事实温度、报错代码等信息，对于裸平台调试非常有帮助。

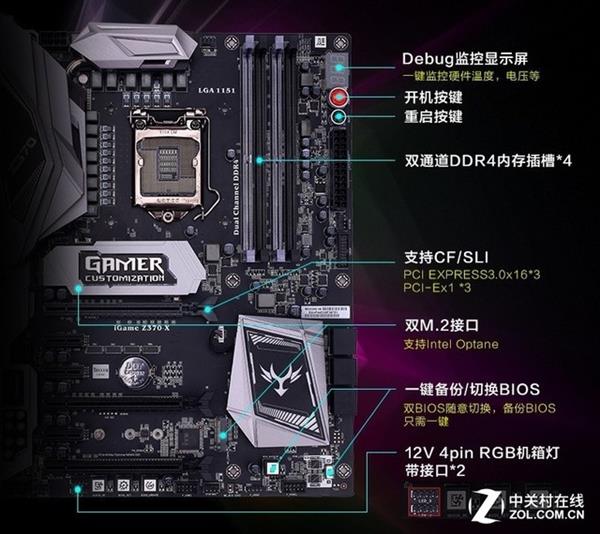

iGame Z370 Vulcan X
而显卡作为主角，则使用了iGame GTX1070Ti Vulcan X TOP，这款显卡采用3枚8cm锯型镰刀风扇，具备双重导流效果，相比传统风扇可以多带来7%的风量和15%的风压，同时兼具美观性。风扇具备智能启停功能，在低负载时完全停转，达到完全静音的效果，同时大大延长风扇寿命。

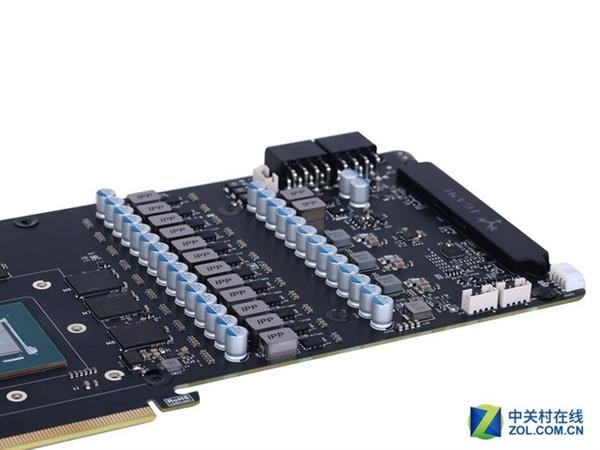

很强势的显卡供电
iGame GTX1070Ti Vulcan X Top显卡搭载了一颗Pascal架构的GP104-300核心，拥有2432个流处理器，核心频率1607MHz，boost后可达1683MHz。该卡拥有8GB GDDR5显存，显存位宽256bit，显存速度为8Gbps。iGame GTX1070Ti Vulcan X Top显卡采用远超公版5+1相供电的12+2相供电，充足的供电是显卡性能的保证，更是显卡超频实力的体现。
普通姿态下的温度

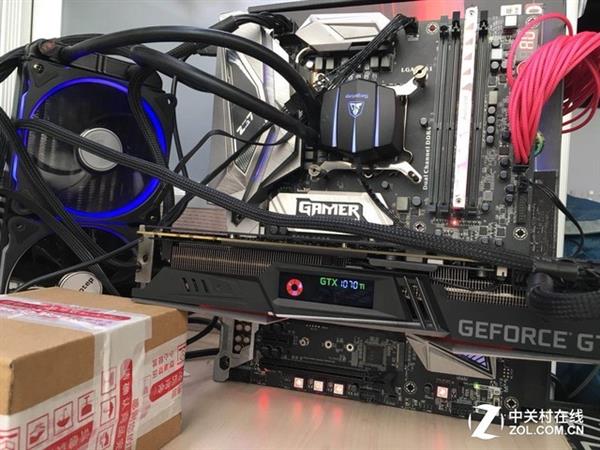

全模组电源的好处就是用不到的线可以直接不插，因此非常利于整理。***种模拟的姿势是正常装在机箱里面的方向，显卡散热器朝下，但是因为显卡散热器用料实在太足了，怕硬件有损伤，因此用纸盒垫在显卡角落里。
模拟正常显卡位置
***种模拟正常显卡方向的时候室温是25.7℃，开机后直接开启FurMark读取显卡温度，此时显卡的功耗为8.7% TDP，温度仅有32℃。

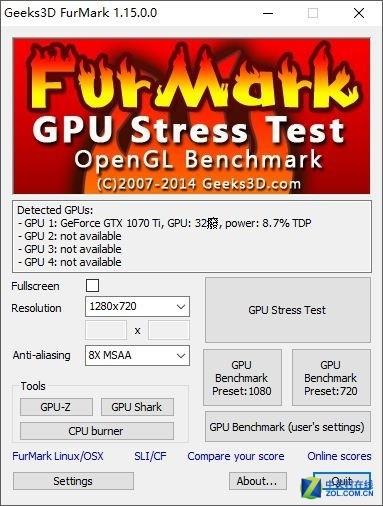

正常装机方向待机温度
经过了十分钟拷机之后，曲线稳定之后温度显示为59℃，功耗在85%与87%之间徘徊，对温度波动影响比较小。

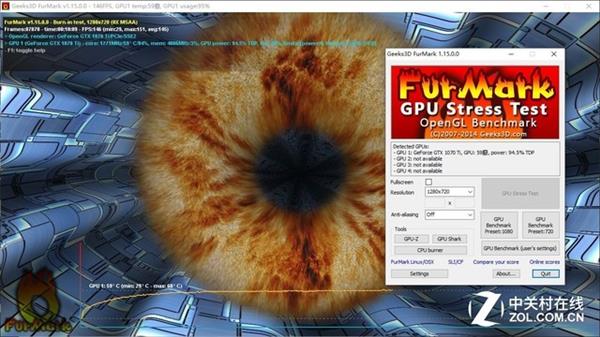

正常装机方向拷机温度
由于这款显卡的散热十分强悍，在50%转数的情况下即使是裸平台依然比较安静，而拷机温度也仅有59℃，但这是正常情况下的安装方向，接下来我们就试一下按照理论中的安装方向来重新测试。
显卡倒装居然有奇效
在倒置平台的时候，看了那么多线还是决定先将电源关掉然后重新安装。由于显卡距离桌面的高度又增加了不少，所以这回只能用内存条来当显卡支架了。由五根内存条组成的支架大概价值4.5K。

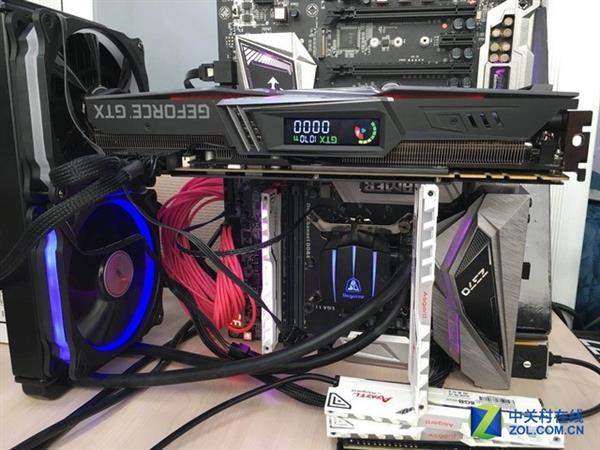

最贵的显卡支架

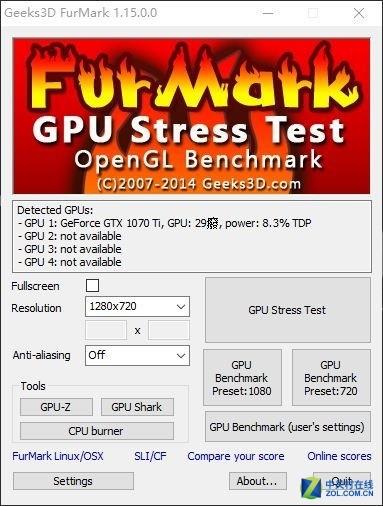

待机温度直接低了3℃
***显卡的待机温度直接降低了3℃，这绝对不是误差，因为用的一体水冷CPU散热器，所以也没有风道影响。所以这个温度差就是理论所述原因造成的。
拷机温度降4℃
在平台折腾半天之后，随着太阳升起，室内温度也从25.7℃上升到了26.9℃。在这种情况下倒装显卡的拷机温度依然有了4℃的降温，达到了55℃。说明效果还是非常明显的，风道或误差绝不会拉开这么大的差距。
结果验证
通过以上的测试我们发现，如果将显卡的散热器朝上的话，文章开头所述的理论就会成立，即因为散热器倒装会导致散热器整体性能的降低。
下次我们就试试CPU散热器装显卡上效果如何
经过了一番查证后发现，散热器朝下其实还是有一定的道理的，比如悬浮轴承在倒立的情况下轴心才能刚好位于噪音比较小的位置。根据传言说某款显卡的涡轮扇在散热器朝上的情况下噪音会变大。
另外显卡散热器如果朝上的话，还有可能与CPU散热器发生冲突，让用户在挑选二者的时候会很纠结其中的利害关系。如果采用现在这种形式，CPU散热器的设计还是有很大的发挥空间的。
不过对于使用水冷CPU散热的话，还是能够为显卡留出很大空间的，毕竟现在一体式水冷也没多少钱。另外，一体式水冷的显卡就不会受到正装反装的影响了，什么姿势都可以保证散热效果。
不过从上面的测试可以看出，显卡散热器的上置还是有一定潜力的，起码能够发挥出散热器的大部分性能，如果是正装塔式散热器加上侧吹，相信温度降个10℃没什么问题的。
