Unity ShaderLab学习心得

Why Bothers？

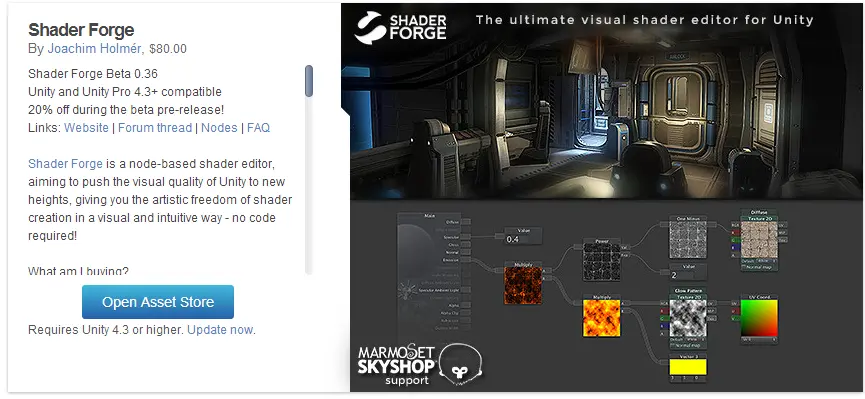

为什么已经有 ShaderForge这种可视化Shader编辑器、为什么Asset Store已经有那么多炫酷的Shader组件可下载，还是有必要学些Shader的编写？


• 因为上面这些Shader工具/组件最终都是以Shader文件的形式而存在。
• 需要开发人员/技术美术有能力对Shader进行功能分析、效率评估、选择、优化、兼容、甚至是Debug。
• 对于特殊的需求，可能还是直接编写Shader比较实际、高效。

总之，Shader编写是重要的；但至于紧不紧急，视乎项目需求。

涉及范围

本文只讨论Unity ShaderLab相关的知识和使用方法。但，

• 既不讨论渲染相关的基础概念，基础概念可参考 Rendering Pipeline Overview等文章。
• 也不讨论具体的 渲染技巧
• 移动设备GPU和桌面设备GPU硬件架构上有较多不同点，详见下面的“移动设备GPU架构简述”一章。

使用Shader

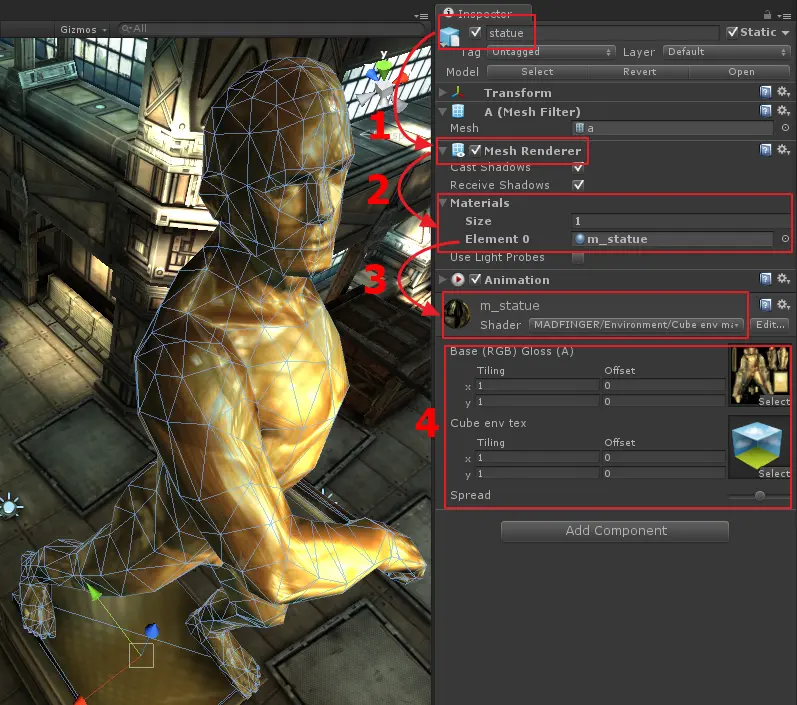

如上图，一句话总结：

1. GameObject里有MeshRenderer，
2. MeshRenderer里有Material列表，
3. 每个Material里有且只有一个Shader；
4. Material在编辑器暴露该Shader的可调属性。

所以关键是怎么编写Shader。

Shader基础

编辑器

使用MonoDevelop这反人类的IDE来编写Shader居然是让人满意的。有语法高亮，无语法提示。
如果习惯VisualStudio，可以如下实现.Shader文件的语法高亮。

• 下载作者donaldwu自己添加的关键词文件 usertype.dat。其包括了Unity ShaderLab的部分关键字，和HLSL的所有关键字。关键字以后持续添加中。
• 将下载的usertype.dat放到Microsoft Visual Studio xx.x\CommonX\IDE\文件夹下；
• 打开VS，工具>选项>文本编辑器>文件扩展名，扩展名里填“shader”，编辑器选VC++，点击添加；
• 重启VS，Done。

Shader

登录后复制

Shader "ShaderLab Tutorials/TestShader"
{
    // ...
}





Shader的名字会直接决定shader在material里出现的路径

SubShader

登录后复制

Shader "ShaderLab Tutorials/TestShader" {
    SubShader
    {
        //...
    }
}

一个Shader有多个SubShader。一个SubShader可理解为一个Shader的一个渲染方案。即SubShader是为了针对不同的渲染情况而编写的。每个Shader至少1个SubShader、理论可以无限多个，但往往两三个就足够。
一个时刻只会选取一个SubShader进行渲染，具体SubShader的选取规则包括：

• 从上到下选取
• SubShader的标签、Pass的标签

• SubShader是否和当前的GPU兼容
• 等

按此规则第一个被选取的SubShader将会用于渲染，未被选取的SubShader在这次渲染将被忽略。

SubShader的Tag

登录后复制

Shader "ShaderLab Tutorials/TestShader" {
    SubShader
    {
        Tags { "Queue"="Geometry+10" "RenderType"="Opaque" }
        //...
    }
}

SubShader内部可以有标签（Tags）的定义。Tag指定了这个SubShader的渲染顺序（时机），以及其他的一些设置。

• "RenderType"标签。Unity可以运行时替换符合特定RenderType的所有Shader。 Camera.RenderWithShader或 Camera.SetReplacementShader配合使用。Unity内置的RenderType包括：

• "Queue"标签。定义渲染顺序。预制的值为

• "ForceNoShadowCasting"，值为"true"时，表示不接受阴影。
• "IgnoreProjector"，值为"true"时，表示不接受Projector组件的投影。

另，关于渲染队列和Batch的非官方经验总结是，一帧的渲染队列的生成，依次决定于每个渲染物体的：

• Shader的RenderType tag,
• Renderer.SortingLayerID,
• Renderer.SortingOrder,
• Material.renderQueue（默认值为Shader里的"Queue"）,
• Transform.z(ViewSpace)（默认为按z值从前到后，但当Queue是“Transparent”的时候，按z值从后到前）。

这个渲染队列决定了之后（可能有dirty flag的机制？）渲染器再依次遍历这个渲染队列，“同一种”材质的渲染物体合到一个Batch里。

Pass

登录后复制

Shader "ShaderLab Tutorials/TestShader" {
    SubShader {
        Pass
        {
            //...
        }
    }
}

一个SubShader（渲染方案）是由一个个Pass块来执行的。每个Pass都会消耗对应的一个DrawCall。在满足渲染效果的情况下尽可能地减少Pass的数量。

Pass的Tag

登录后复制

Shader "ShaderLab Tutorials/TestShader" {
    SubShader {
        Pass
        {
            Tags{ "LightMode"="ForwardBase" }
            //...
        }
    }
}

和SubShader有自己专属的Tag类似，Pass也有Pass专属的Tag。
其中最重要Tag是 "LightMode"，指定Pass和Unity的哪一种渲染路径（“Rendering Path”）搭配使用。除最重要的ForwardBase、ForwardAdd外，这里需额外提醒的Tag取值可包括：

• Always，永远都渲染，但不处理光照
• ShadowCaster，用于渲染产生阴影的物体
• ShadowCollector，用于收集物体阴影到屏幕坐标Buff里。

其他渲染路径相关的Tag详见下面章节“Unity渲染路径种类”。
具体所有Tag取值，可参考 ShaderLab syntax: Pass Tags。

FallBack

登录后复制

Shader "ShaderLab Tutorials/TestShader"{
    SubShader { Pass {} }

    FallBack "Diffuse" // "Diffuse"即Unity预制的固有Shader
    // FallBack Off //将关闭FallBack
}

当本Shader的所有SubShader都不支持当前显卡，就会使用FallBack语句指定的另一个Shader。FallBack最好指定Unity自己预制的Shader实现，因其一般能够在当前所有显卡运行。

Properties

登录后复制

Shader "ShaderLab Tutorials/TestShader"
{
    Properties {
    _Range ("My Range", Range (0.02,0.15)) = 0.07 // sliders
    _Color ("My Color", Color) = (.34, .85, .92, 1) // color
    _2D ("My Texture 2D", 2D) = "" {} // textures
    _Rect("My Rectangle", Rect) = "name" { }
    _Cube ("My Cubemap", Cube) = "name" { }
    _Float ("My Float", Float) = 1
    _Vector ("My Vector", Vector) = (1,2,3,4)

    // Display as a toggle.
    [Toggle] _Invert ("Invert color?", Float) = 0
    // Blend mode values
    [Enum(UnityEngine.Rendering.BlendMode)] _Blend ("Blend mode", Float) = 1
    //setup corresponding shader keywords.
    [KeywordEnum(Off, On)] _UseSpecular ("Use Specular",  Float) = 0
    }

    // Shader
    SubShader{
        Pass{
          //...
          uniform float4 _Color;
          //...
          float4 frag() : COLOR{ return fixed4(_Color); }
          //...
             #pragma multi_compile __ _USESPECULAR_ON
          }
    }

    //fixed pipeline
    SubShader    {
        Pass{
            Color[_Color]
        }
    }
}

• Shader在Unity编辑器暴露给美术的参数，通过Properties来实现。
• 所有可能的参数如上所示。主要也就Float、Vector和Texture这3类。
• 除了通过编辑器编辑Properties，脚本也可以通过Material的接口（比如SetFloat、SetTexture编辑）
• 之后在Shader程序通过[name]（固定管线）或直接name（可编程Shader）访问这些属性。
• 在每一个Property前面也能类似C#那样添加Attribute，以达到额外UI面板功能。详见 MaterialPropertyDrawer.html。

Shader中的数据类型

有3种基本数值类型：float、half和fixed。
这3种基本数值类型可以再组成vector和matrix，比如half3是由3个half组成、float4x4是由16个float组成。

• float：32位高精度浮点数。
• half：16位中精度浮点数。范围是[-6万, +6万]，能精确到十进制的小数点后3.3位。
• fixed：11位低精度浮点数。范围是[-2, 2]，精度是1/256。

数据类型影响性能

• 精度够用就好。


ShaderLab中的Matrix

当提到“Row-Major”、“Column-Major”，根据不同的场合，它们可能指不同的意思：

• 数学上的，主要是指矢量V是Row Vector、还是Column Vector。引用自[Game Engine Architecture 2nd Edition, 183]。留意到V和M的乘法，当是Row Vector的时候，数学上写作VM，Matrix在右边，Matrix的最下面一行表示Translate；当是Column Vector的时候，数学上写作MtVt，Matrix在左边并且需要转置，Matrix最右面一列表示Translate。
• 访问接口上的：Row-Major即MyMatrix[Row][Column]、Column-Major即MyMatrix[Column][Row]。 HLSL/ CG的访问接口都是Row-Major，比如MyMatrix[3]返回的是第3行； GLSL的访问接口是Column-Major，比如MyMatrix[3]返回的是第3列。
• 寄存器存储上的：每个元素是按行存储在寄存器中、还是按列存储在寄存器中。需要关注它的一般情况举例是，float2x3的MyMatrix，到底是占用2个寄存器（Row-Major）、还是3个寄存器（Column-Major）。在HLSL里，可以通过#pragmapack_matrix设定row_major或者column_major。

上述情况，互不相干。
然后，ShaderLab中，数学上是Column Vector、访问接口上是Row-Major、存储上是（尚未查明）。

ShaderLab中各个Space的坐标系

一般情况下，从Vertex Buff输入顶点到Vertex Shader，

• 该顶点为左手坐标系Model Space中的顶点vInModel，
  其用w=1的Homogenous Cooridniates（故等效于Cartesian Coordinates）表达vInModel = float4(xm, ym, zm, 1)；
• vInWrold = mul(_Object2World , vInModel)后，得出左手坐标系World Space中的vInWorld，其为w=1的Homogenous Cooridniates（故等效于Cartesian Coordinates）vInWorld = float4(xw, yw, zw, 1)；
• vInView = mul(UNITY_MATRIX_V , vInWrold)后，得出右手坐标系View Space中的vInView，其为w=1的Homogenous Cooridniates（故等效于Cartesian Coordinates）vInWorld = float4(xv, yv, zv, 1)；
• vInClip = mul(UNITY_MATRIX_P , vInView)后，得出左手坐标系Clip Space中的vInClip，其为w往往不等于1的Homogenous Cooridniates（故往往不等效于Cartesian Coordinates）vInClip = float4(xc, yc, zc, wc)；
  设r、l、t、b、n、f的长度绝对值如下图：

  注意View Space中摄像机前方的z值为负数、-z为正数。则GL/DX/Metal的Clip Space坐标为：

• vInNDC = vInClip / vInClip.w后，得出左手坐标系Normalized Device Coordinates中的vInNDC，其为w=1的Homogenous Cooridniates（故等效于Cartesian Coordinates）vInNDC = float4(xn, yn, zn, 1)。
  xn和yn的取值范围为[-1,1]。

• 登录后复制

v2f vert (appdata v)
{
    v2f o;
    o.vertex = mul(UNITY_MATRIX_MVP, v.vertex);
    // 1 、2、3是等价的，和4是不等价的
    // 因为是M在左、V在右，所以是Column Vector
    // 因为是HLSL/CG语言，所以是访问方式是Row-Major
    o.rootInView = mul(UNITY_MATRIX_MV, float4(0, 0, 0, 1)); // 1
    o.rootInView = float4(UNITY_MATRIX_MV[0].w, UNITY_MATRIX_MV[1].w, UNITY_MATRIX_MV[2].w, 1); // 2
    o.rootInView = UNITY_MATRIX_MV._m03_m13_m23_m33;  // 3
    //o.rootInView = UNITY_MATRIX_MV[3]; // 4

    return o;
}

fixed4 frag (v2f i) : SV_Target
{
    // 因为是ViewSpace是右手坐标系，所以当root在view前面的时候，z是负数，所以需要-z才能正确显示颜色
    fixed4 col = fixed4(i.rootInView.x, i.rootInView.y, -i.rootInView.z, 1);
    return col;
}

struct appdata
{
    float4 vertex : POSITION;
};
struct v2f
{
    float4 rootInView : TEXCOORD0;
    float4 vertex : SV_POSITION;
};

Shader形态

Shader形态之1：固定管线

固定管线是为了兼容老式显卡。都是顶点光照。之后固定管线可能是被Unity抛弃的功能，所以最好不学它、当它不存在。特征是里面出现了形如下面Material块、没有CGPROGRAM和ENDCG块。

登录后复制

Shader "ShaderLab Tutorials/TestShader"
{
    Properties {
    _Color ("My Color", Color) = (.34, .85, .92, 1) // color
    }

    // Fixed Pipeline
    SubShader
    {
        Pass
        {
            Material{
            Diffuse [_Color]
            Ambient [_Color]
            }

            Lighting On
        }
    }
}

Shader形态之2：可编程Shader

登录后复制

Shader "ShaderLab Tutorials/TestShader"
{
    Properties {}

    SubShader
    {
        Pass
        {
          // ... the usual pass state setup ...

          CGPROGRAM
          // compilation directives for this snippet, e.g.:
          #pragma vertex vert
          #pragma fragment frag

          // the Cg/HLSL code itself
          float4 vert(float4 v:POSITION) : SV_POSITION{
              return mul(UNITY_MATRIX_MVP, v);
          }
          float4 frag() : COLOR{
              return fixed4(1.0, 0.0, 0.0, 1.0);
          }
          ENDCG
          // ... the rest of pass setup ...
          }
    }
}

• 功能最强大、最自由的形态。
• 特征是在Pass里出现CGPROGRAM和ENDCG块
• 编译指令#pragma。详见 官网Cg snippets。其中重要的包括：

• 引用库。通过形如#include "UnityCG.cginc"引入指定的库。常用的就是UnityCG.cginc了。其他库详见 官网Built-in shader include files。
• ShaderLab内置值。Unity给Shader程序提供了便捷的、常用的值，比如下面例子中的UNITY_MATRIX_MVP就代表了这个时刻的MVP矩阵。详见 官网ShaderLab built-in values。
• Shader输入输出参数语义（Semantics）。在管线流程中每个阶段之间（比如Vertex Shader阶段和FragmentShader阶段之间）的输入输出参数，通过语义字符串，来指定参数的含义。常用的语义包括：COLOR、SV_Position、TEXCOORD[n]。完整的参数语义可见 HLSL Semantic（由于是HLSL的连接，所以可能不完全在Unity里可以使用）。
• 特别地，因为Vertex Shader的的输入往往是管线的最开始，Unity为此内置了常用的数据结构：

Shader形态之3：SurfaceShader

登录后复制

Shader "ShaderLab Tutorials/TestShader"
{
    Properties {   }

    // Surface Shader
    SubShader {
      Tags { "RenderType" = "Opaque" }
      CGPROGRAM
      #pragma surface surf Lambert
      struct Input {
          float4 color : COLOR;
      };
      void surf (Input IN, inout SurfaceOutput o) {
          o.Albedo = 1;
      }
      ENDCG
    }
    FallBack "Diffuse"
}

• SurfaceShader可以认为是一个光照Shader的语法糖、一个光照VS/FS的生成器。减少了开发者写重复代码的需要。
• 在手游，由于对性能要求比较高，所以不建议使用SurfaceShader。因为SurfaceShader是一个比较“通用”的功能，而通用往往导致性能不高。
• 特征是在SubShader里出现CGPROGRAM和ENDCG块。（而不是出现在Pass里。因为SurfaceShader自己会编译成多个Pass。）
• 编译指令是：
  #pragma surface surfaceFunction lightModel [optionalparams]
• 你定义输入数据结构（比如上面的Input）、编写自己的Surface函数处理输入、最终输出修改过后的SurfaceOutput。SurfaceOutput的定义为


Shader形态之4：Compiled Shader

点击a.shader文件的“Compile and show code”，可以看到该文件的“编译”过后的ShaderLab shader文件，文件名形如Compiled-a.shader。
其依然是ShaderLab文件，其包含最终提交给GPU的shader代码字符串。
先就其结构进行简述如下，会发现和上述的编译前ShaderLab结构很相似。

登录后复制

// Compiled shader for iPhone, iPod Touch and iPad, uncompressed size: 36.5KB
// Skipping shader variants that would not be included into build of current scene.
Shader "ShaderLab Tutorials/TestShader"
{
    Properties {...}
    SubShader {
        // Stats for Vertex shader:
        //        gles : 14 avg math (11..19), 1 avg texture (1..2)
        //       metal : 14 avg math (11..17)
        // Stats for Fragment shader:
        //       metal : 14 avg math (11..19), 1 avg texture (1..2)
        Pass {
            Program "vp" // vertex program
            {
                SubProgram "gles" {
                    // Stats: 11 math, 1 textures
                    Keywords{...} // keywords for shader variants ("uber shader")

                    //shader codes in string
                    "
                    #ifdef VERTEX
                    vertex shader codes
                    #endif

                    // Note, on gles, fragment shader stays here inside Program "vp"
                    #ifdef FRAGMENT
                    fragment shader codes
                    #endif
                    "
                }

                SubProgram "metal"  {
                    some setup
                    Keywords{...}

                    //vertex shader codes in string
                    "..."
                }
            }

            Program "fp" // fragment program
            {
                SubProgram "gles" {
                    Keywords{...}
                    "// shader disassembly not supported on gles" //(because gles fragment shader codes are in Program "vp")
                }

                SubProgram "metal" {
                    common setup
                    Keywords{...}

                    //fragment shader codes in string
                    "..."
                }
            }
        }
    }

    ...
}

Unity渲染路径（Rendering Path）种类

概述

开发者可以在Unity工程的PlayerSettings设置对渲染路径进行3选1：

• Deferred Lighting，延迟光照路径。3者中最高质量地还原光照阴影。光照性能只与最终像素数目有关，光源数量再多都不会影响性能。
• Forward Rendering，顺序渲染路径。能发挥出Shader全部特性的渲染路径，当然也就支持像素级光照。最常用、功能最自由，性能与光源数目*受光照物体数目有关，具体性能视乎其具体使用到的Shader的复杂度。
• Vertex Lit，顶点光照路径。顶点级光照。性能最高、兼容性最强、支持特性最少、品质最差。

渲染路径的内部阶段和Pass的LightMode标签

每个渲染路径的内部会再分为几个阶段。
然后，Shader里的每个Pass，都可以指定为不同的LightMode。而LightMode实际就是说：“我希望这个Pass在这个XXX渲染路径的这个YYY子阶段被执行”。

Deferred Ligting

Forward Rendering

注意到的是，在Forward Rendering中，光源可能是像素级光源、顶点级光源或SH光源。其判断标准是：

• 配制成“Not Important”的光源都是顶点级光源和SH光源
• 最亮的方向光永远都是像素级光源
• 配置成“Important”的都是像素级光源
• 上面2种情况加起来的像素级光源数目小于“Quality Settings”里面的“Pixel Light Count”的话，会把第1种情况的光源补为额外的像素级光源。

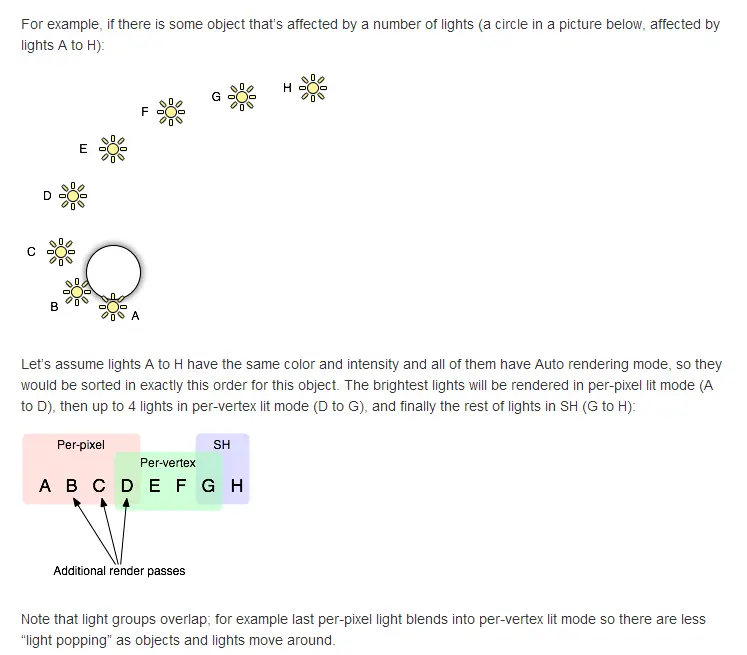

另外，配置成“Auto”的光源有更复杂的判断标注，截图如下：


具体可参考 Forward Rendering Path Details。

Vertex Lit

不同LightMode的Pass的被选择

一个工程的渲染路径是唯一的，但一个工程里的Shader是允许配有不同LightMode的Pass的。
在Unity，策略是“从工程配置的渲染路径模式开始，按Deferred、Forward、VertxLit的顺序，搜索最匹配的LightMode的一个Pass”。
比如，在配置成Deferred路径时，优先选有Deferred相关LightMode的Pass；找不到才会选Forward相关的Pass；还找不到，才会选VertexLit相关的Pass。
再比如，在配置成Forward路径时，优先选Forward相关的Pass；找不到才会选VertexLit相关的Pass。
