一、需求

使用autocad软件绘制一个15.6寸裸屏立体模型。

二、操作

2.1建立文件

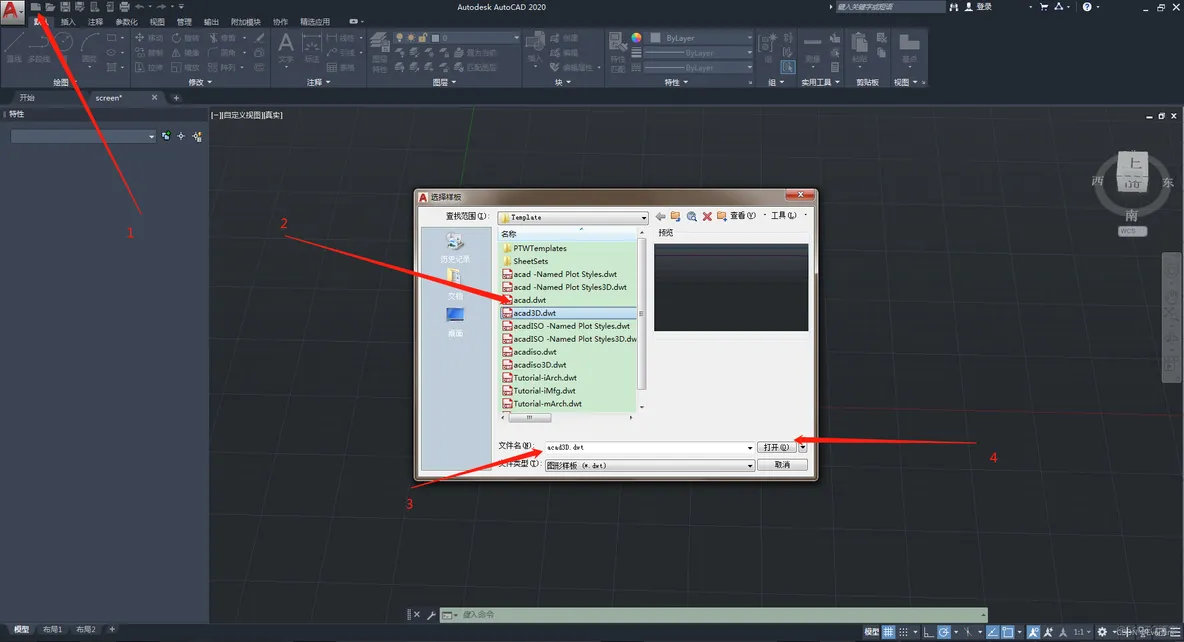

1. 打开cad软件，点击左上角空白文件图标新建一个文件，会弹出选择样板窗口。
2. 选择acad3D.dwt样板，用于绘制3维模型。
3. 仅显示名称，不用理会。
4. 点击打开后创建3d文件成功。

2.2移动界面

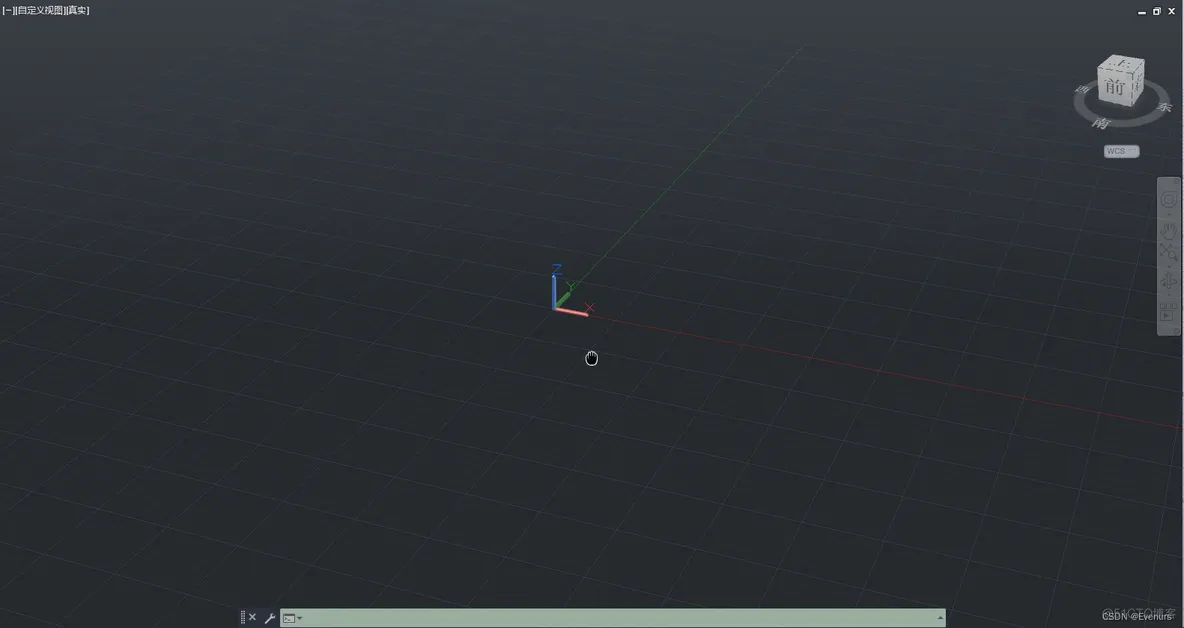

目前界面如下：

需明白当前的视图可以视作一个镜头，镜头可以移动、旋转、缩放等操作。

2.2.1镜头平移

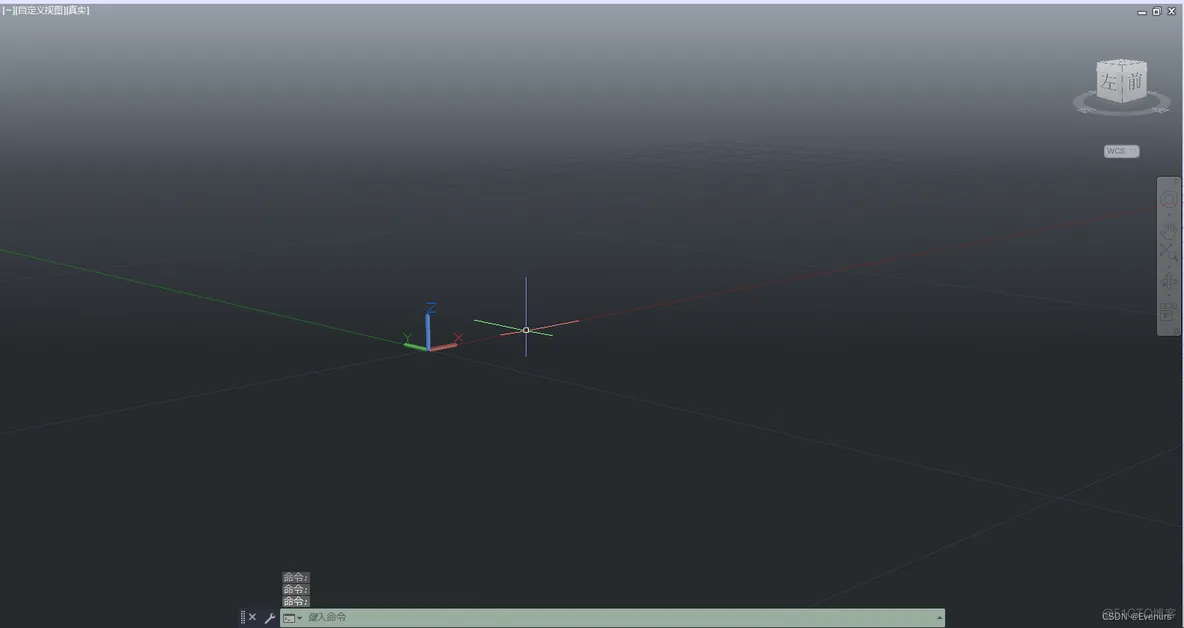

按下鼠标中键（滚轮），此时光标会变成一只黑手，然后拖动可以实现镜头在当前坐标系下的平移。

2.2.2镜头旋转

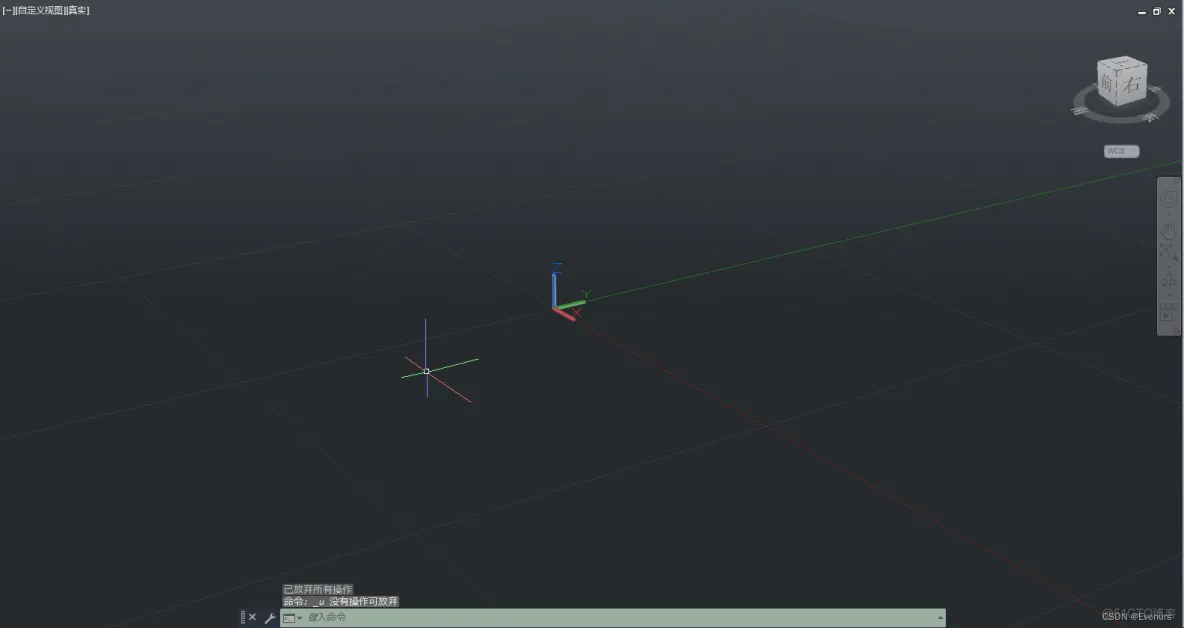

按住shift键，然后按住鼠标中键，此时光标会变成一个环形图标，当移动鼠标时镜头会随之进行旋转，旋转的中心为坐标系的原点

2.2.3镜头缩放

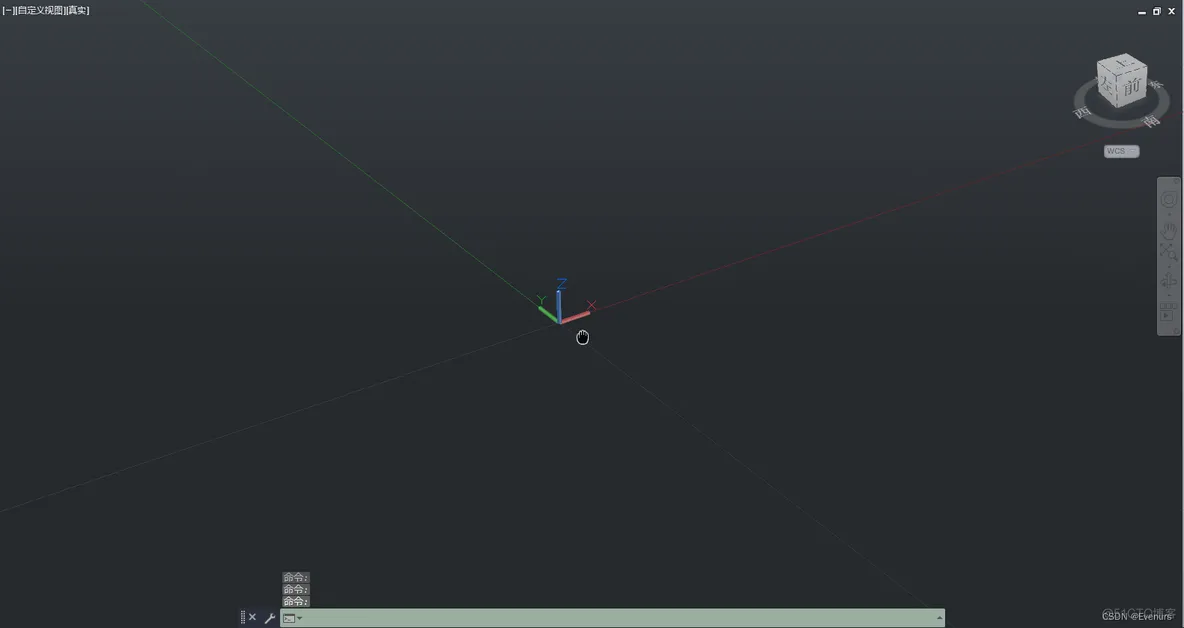

滚动滚轮。镜头会向视图中心点靠近或远离。

2.3使用多段线（polyline）构建外边沿

首先调整到合适的视角。

在视图中直接键盘输入“pl”指令，弹出如下提示框。

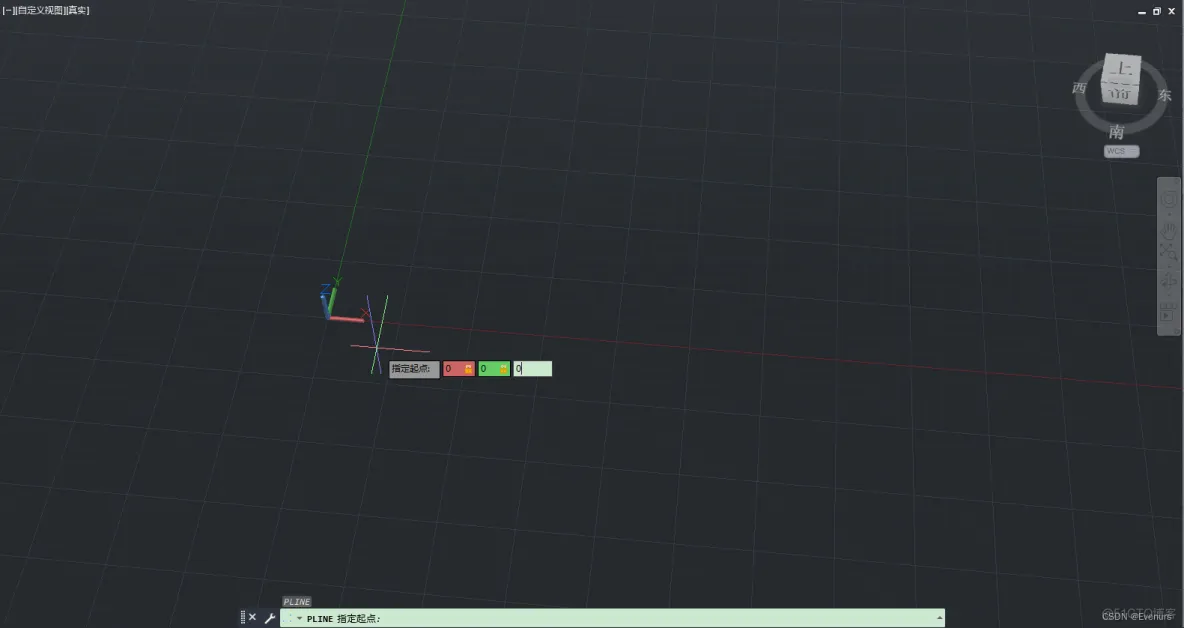

按下回车指令生效，依照提示输入起点坐标，现在我们以原点为起点，依次按键输入“0,0,0”，注意逗号，坐标是以xyz逐个输入以逗号分隔开。输入完成后界面如下：

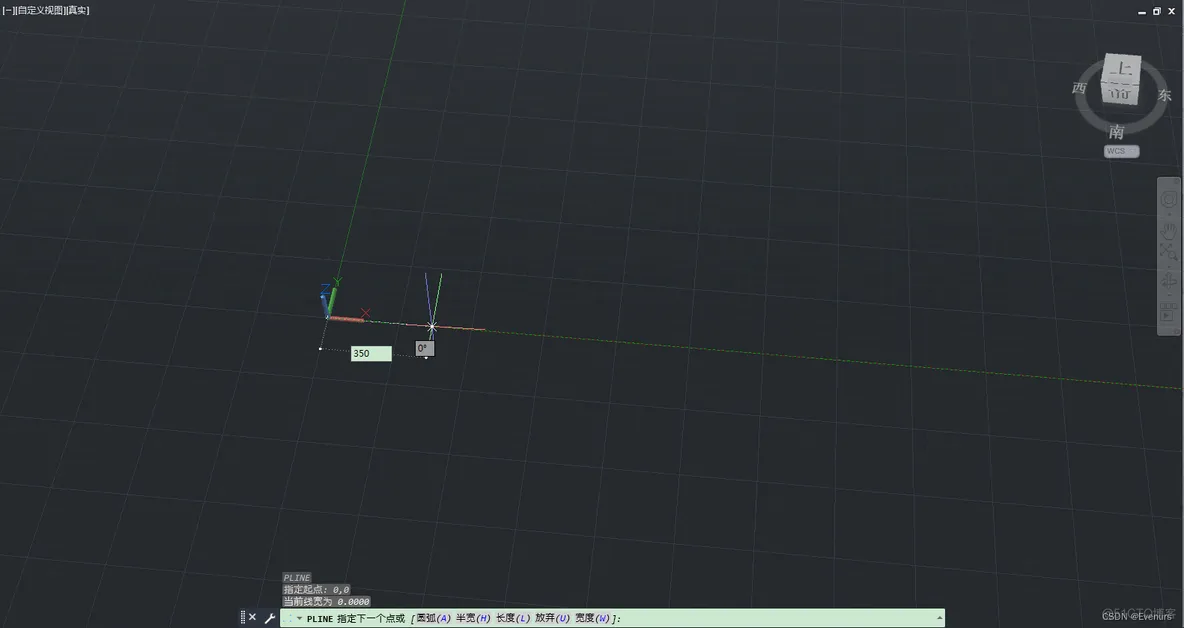

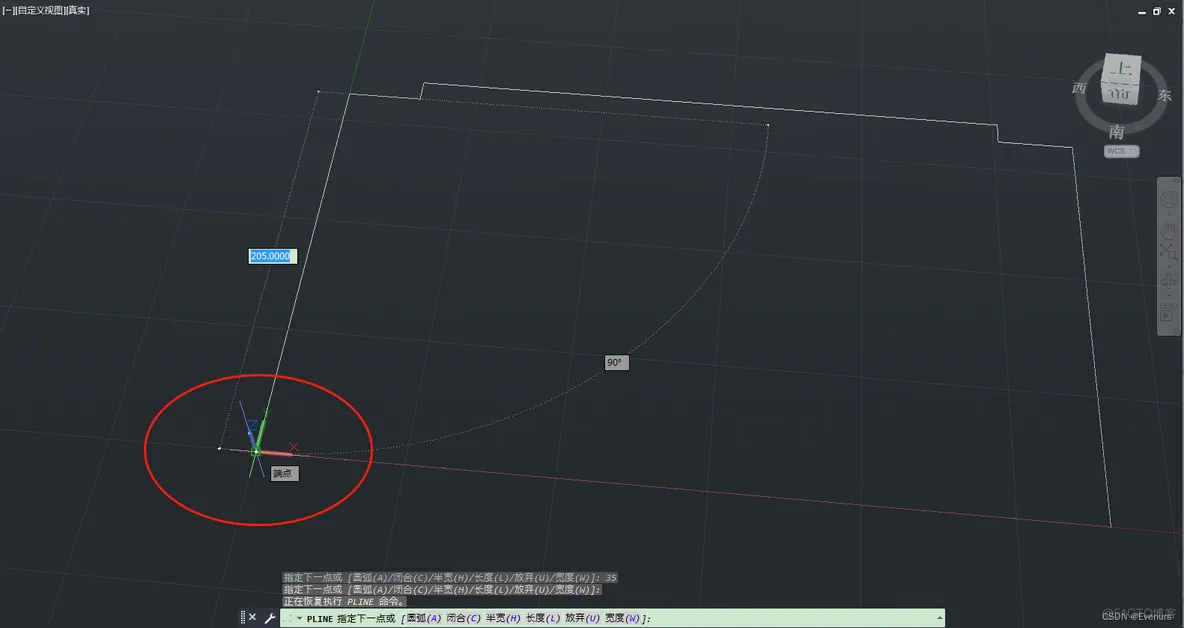

回车确认，之后光标贴住x轴使其吸附在x轴上，输入长度350，回车确认。

如发现确认后的终点超出视图，那么依照上文进行调整，重复上述操作绘制出宽度。如出现下图中的方形方框，则说明线段将会闭合，点击连接形成完整闭合图形。然后按esc键退出多段线的编辑。

2.4封闭线构成面

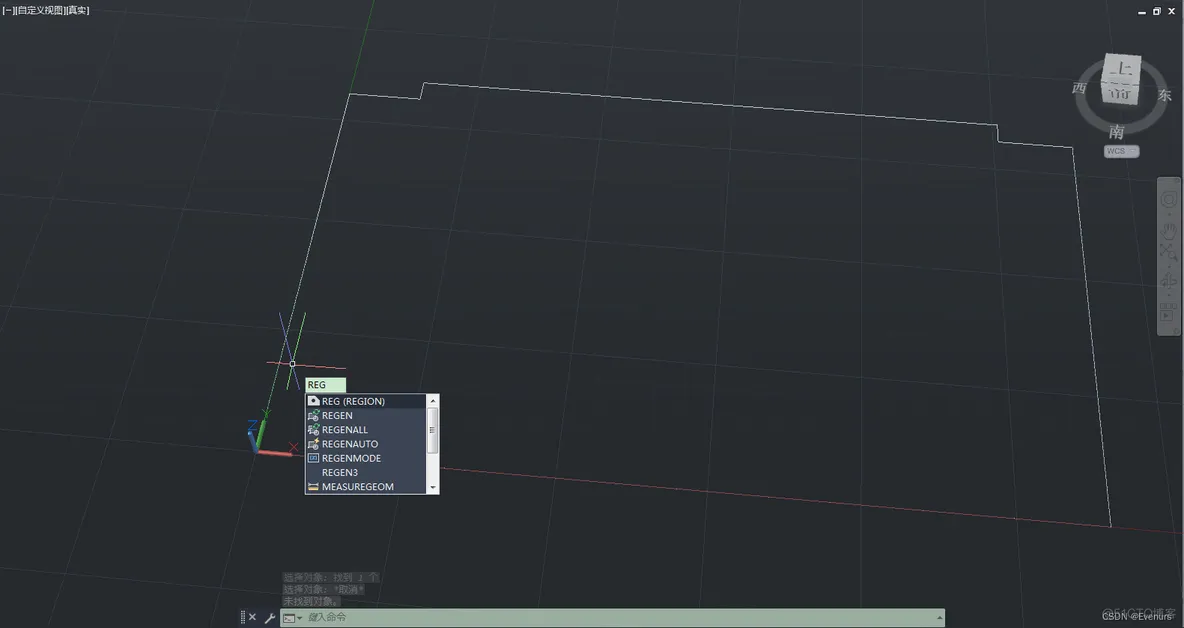

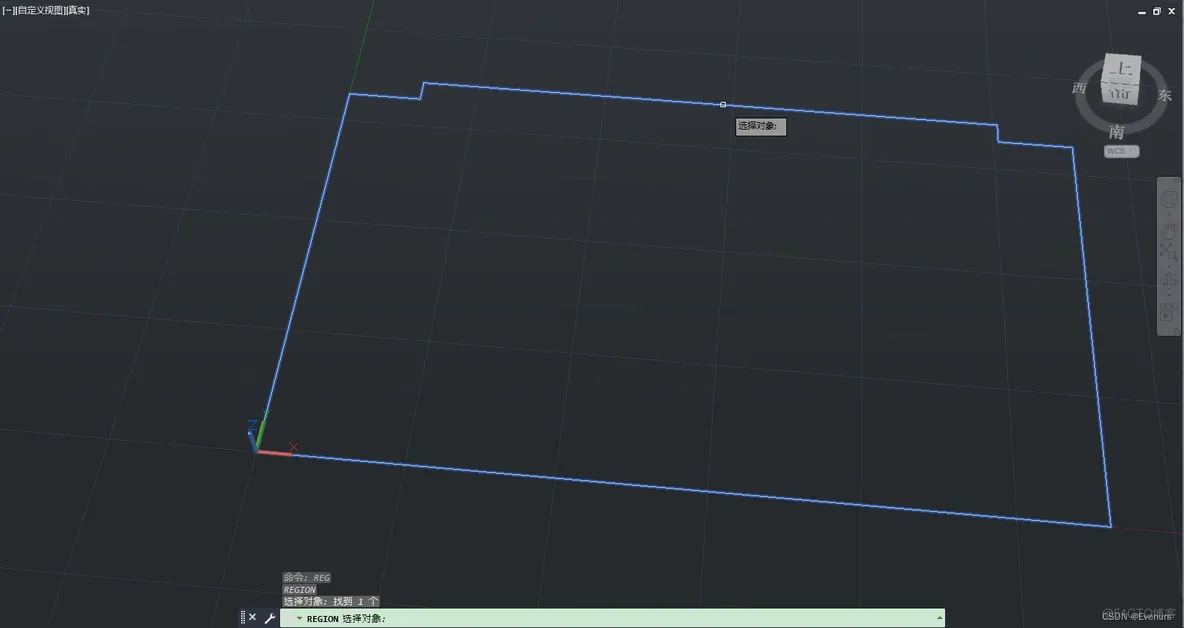

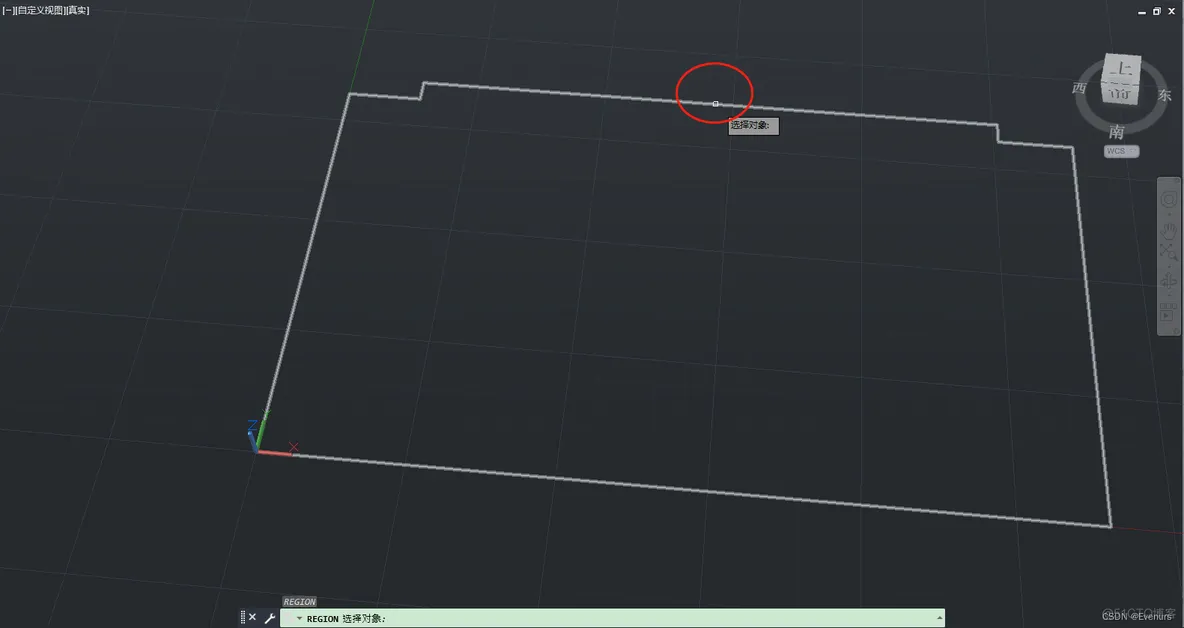

输入指令“reg”，将光标移至封闭线上面，当出现加粗提示时则代表光标已放于该物体之上，然后鼠标左击确定。

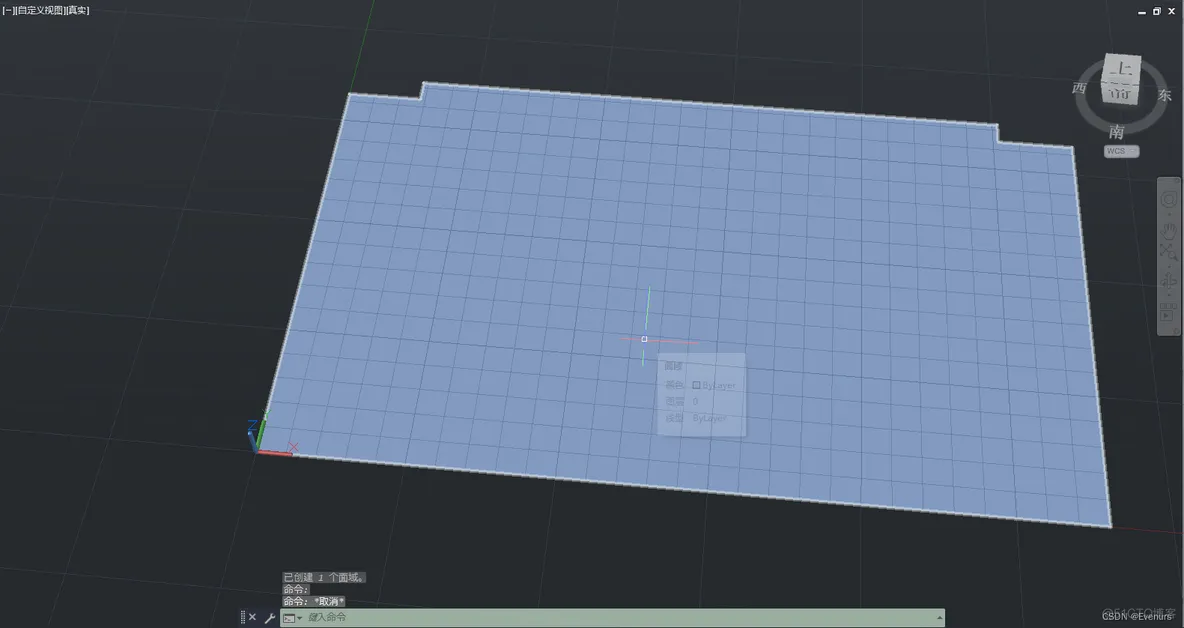

按下回车指令生效，此时封闭线内已形成面。

2.5面挤出形成体

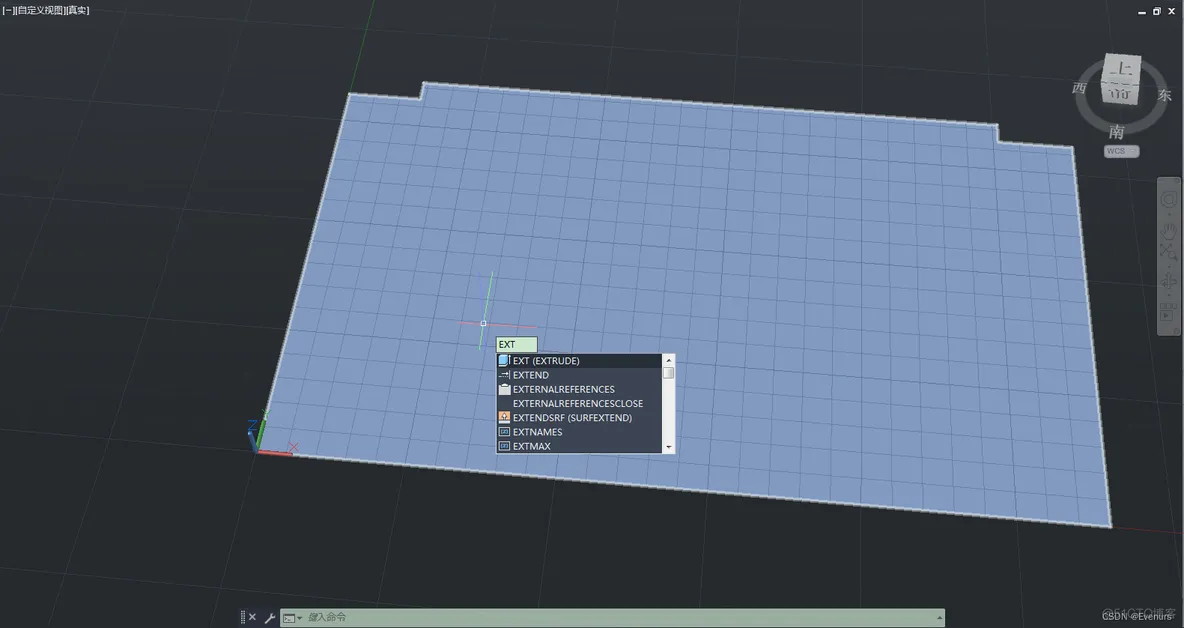

输入指令"ext"。

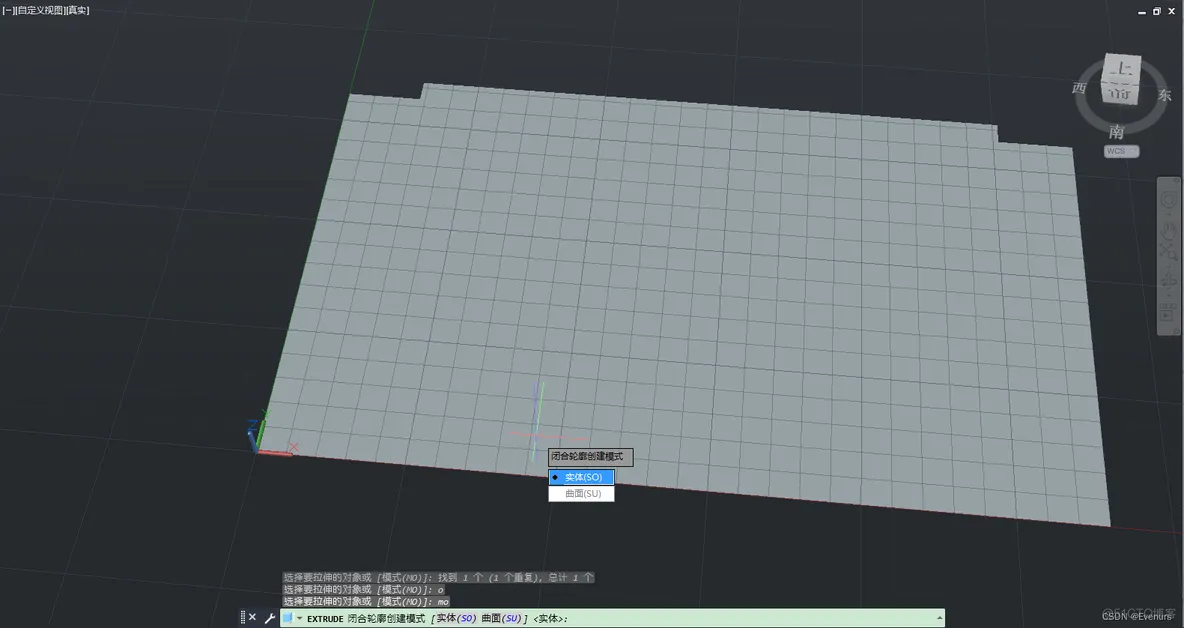

点击刚刚生成的面确认即将要挤出的对象，然后输入指令“mo”，选择挤出模式。

输入指令“so”，以实体方式挤出，按下回车确认。

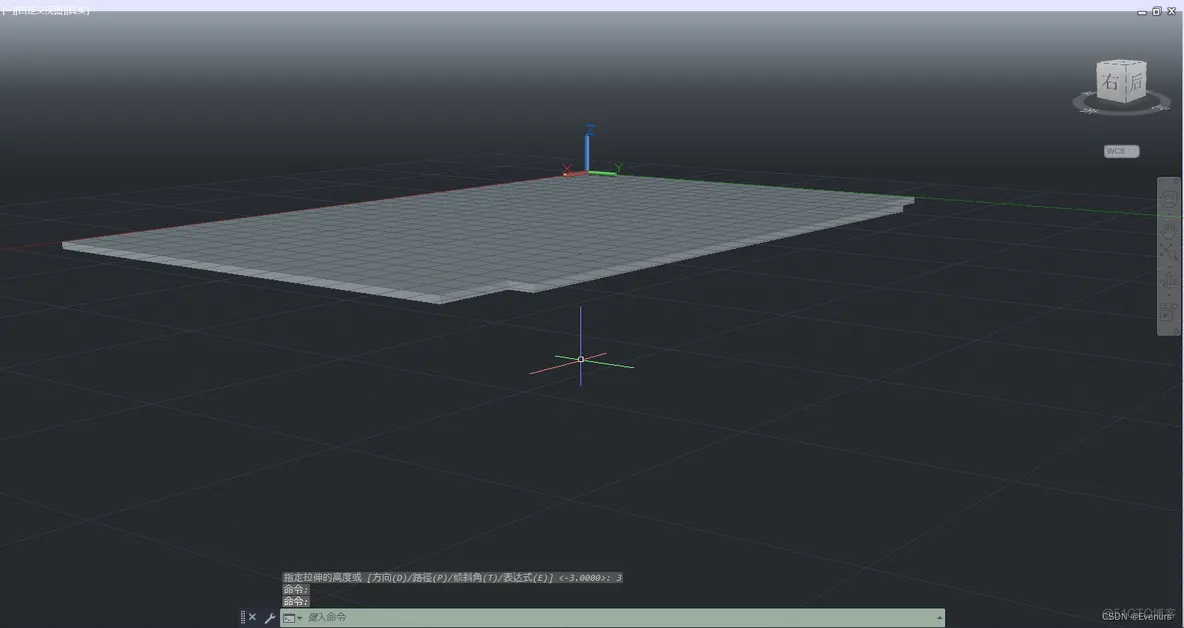

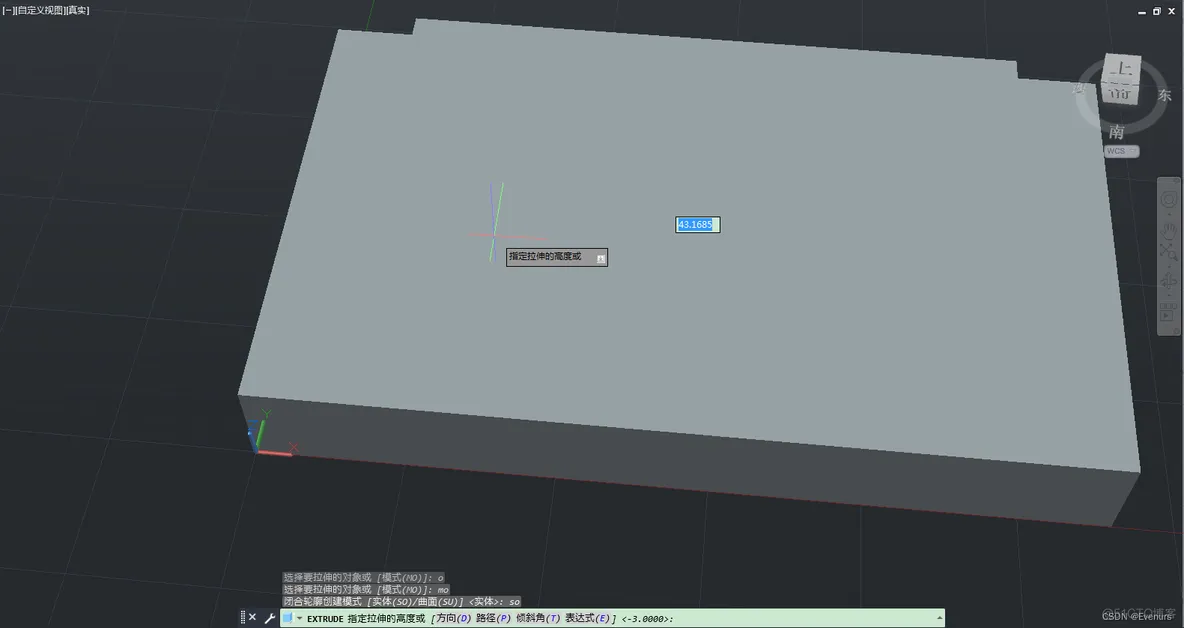

输入高度3，回车确认，即可生成一块京东方的15.6寸，长度为350mm，宽度为216mm，厚度为3mm的裸屏模型。

三、结语

从0开始构建的第一个模型到此就结束了，在本章中使用到的指令清单会附在最后。
