DGN转shp格式：轻松实现数据转换

其实本来，我就是需要把一个autocad的dwg/dgn格式的东西导入到google earth里面；但是首先我对dwg/dgn格式的东西根本就不熟；其次我拿到的dwg/dgn格式文件是用的HK80 grid coordinate（香港80网格坐标系统）；而google earth中用的是WGS84全球经纬度坐标系统。于是就有了上述题目中的流程。

1、dwg格式导入Arcgis

其实本来呢，我是想把dwg/dgn格式存成图片格式（tiff）的，然后用envi或者erdas在google earth上进行一个几何校正的……后来刚好被路过的老师看见了，于是伊无情地鄙视了我居然不用Arcgis的弱智的想法，好吧，虽然我不是学GIS的，但这次好像真的用Arcgis方便一些……尤其是我操作的dwg文件是一个矢量数据，并不是栅格数据。

于是在我的系统上装了arcgis9.3，过程按下不表……

然后发现其实dwg/dgn格式可以在arcgis中直接打开，根本不需要转化。真是太土了我。还跑去装什么autocad什么的。

要时刻牢记咱是学地理的，要专业！

想要浏览dwg/dgn文件，直接打开arcmap，点击‘Add Data’，把dwg/dgn格式的文件拖进去就好。Arcgis会自动按照原来的dwg/dgn文件中的要素类型将其分为点、线、面、注释等类型，显示出来。也可以双击该dwg/dgn文件，只浏览其中的某一个要素。

如图所示：

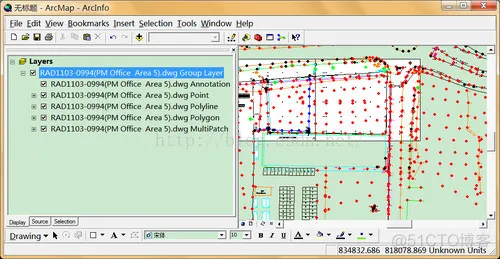

如果仔细看左边的图层栏，可以看到导入的dwg文件已经被按照矢量的属性分为注释、点、线、面等结构。当然你也可以只打开其中的一个属性值。

同时请注意右下角的坐标值，这里用的是HK80 Grid Coordinate,数值是正确的，但是明显在arcgis中是没有投影的信息的，这个我们待会儿要加上。

2、dwg/dgn格式转化为shp

转化成shp文件只是为了一会儿进行地理坐标转换的时候方便。第一，好像dwg不能转换地理坐标参照系，或者反正很麻烦，至少我没有成功；再其次，都打开arcgis了，当然要用arcgis自己的数据格式操作才方便快捷嘛。

转换的过程如下：

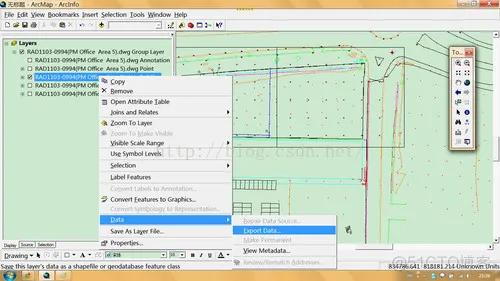

右击你要转化的图层->Data->Export Data就可以了。

3、转换地理坐标

这个过程包含两个部分。第一个是添加地理坐标；第二个是地理坐标的转化。

添加地理坐标的过程如下：

对于我这样的，已经有了地理坐标的数字，只是添加坐标的信息而已。如果连这个都没有，就要自己地理编码了。

重新开窗口->导入你刚刚得到的Shp文件->右击你的Shp图像显示框->Data Frame Properties;

出来新的对话框，选择Coordinate System选项卡。

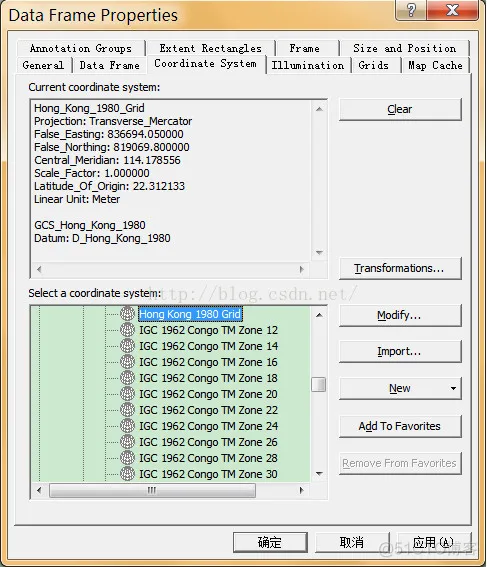

直接选择你的地理坐标系统，点击应用，确定。

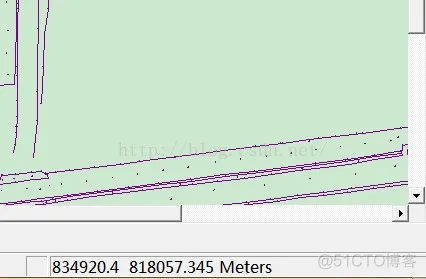

回到主界面，这时候的地理信息已经有了坐标的单位了。

转化地理坐标的过程如下：

其实很简单，打开Arctoolbox，就是上面一排工具栏里的这个图标，然后Data  Management Tools->Projections and Transformations->Feature->Project.

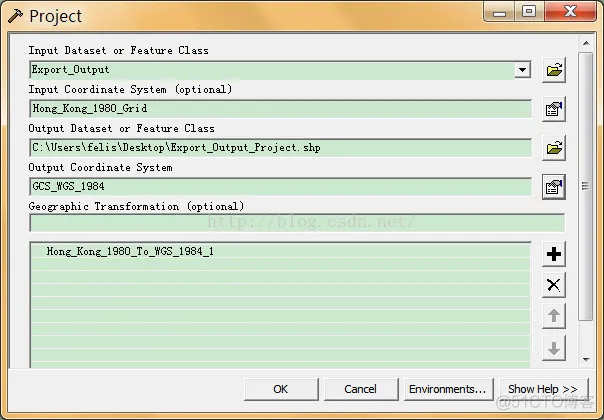

参数选择如下:

 因为我是要转换到Google Earth里面，所以自然选择的是GE的参照系：WGS84.

然后点击Okay, 就得到了最后的结果。

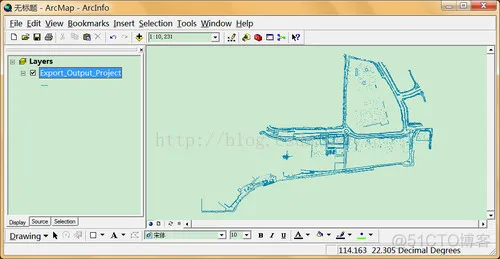

重新打开新的转换得到的shp文件，结果如下：

可以明显看到，最后的结果已经是在经纬度坐标里面显示了。

4、导入Google Earth

最后一步很简单，同样点击ArcToolbox->Conversion Tools->To KML->Layer to KML.

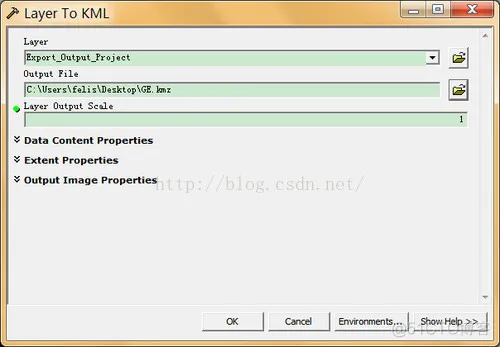

选择好参数后，点击OKAY即可，就可以得到最后的KML文件了。

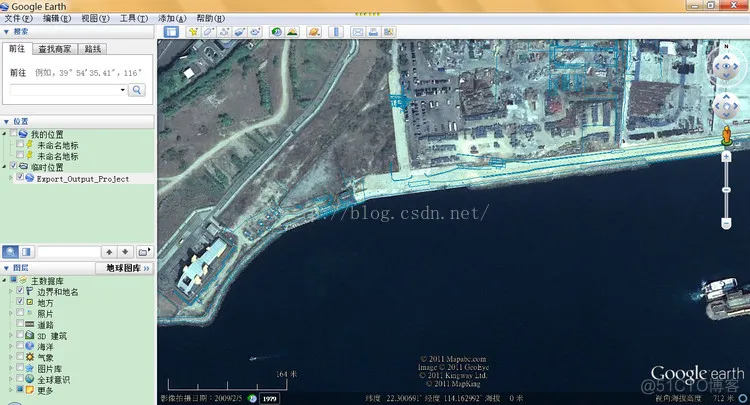

关闭Arcgis，打开google earth，导入刚才得到的文件，就可以把这个矢量文件在Google Earth上显示了。

这个图上可能看不太清；不过仔细对比转换过坐标的dwg格式的文件的边缘，和Google Earth上海岸线的边缘部分，还是重合地很好的。这就说明转换的坐标的过程是成功的。
