C#驱动CAD：二次开发实战指南

在本章内容中主要来讲解一下CAD中实体。认识实体的类型、实体的属性和实体的方法，以及如何使用实体标识和事务处理，并把向图面添加实体写成一个函数，用于后期开发进行调用。在CAD图形中所有的图元对象都可以称之为实体（Entity），是所有可见对象基类，可见对象都继承Entity的属性和方法。使用lisp语言的entget方法即可获取图元信息。

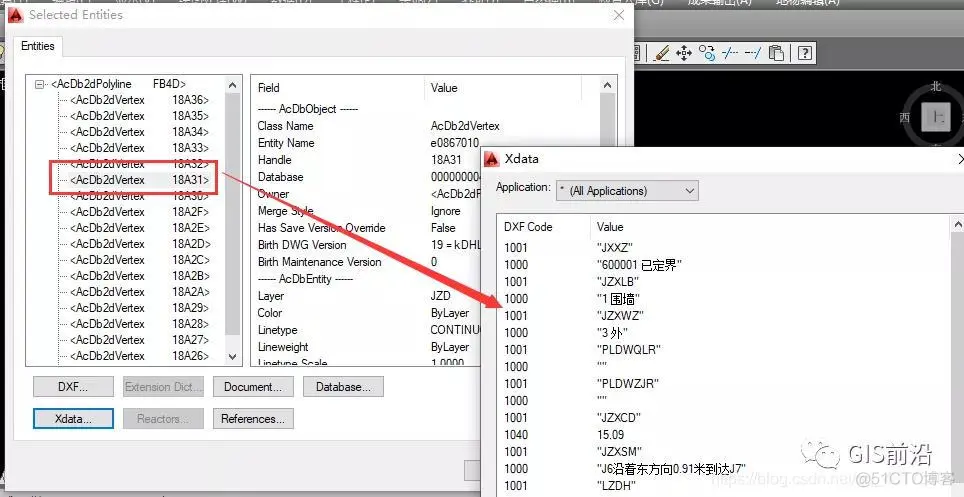

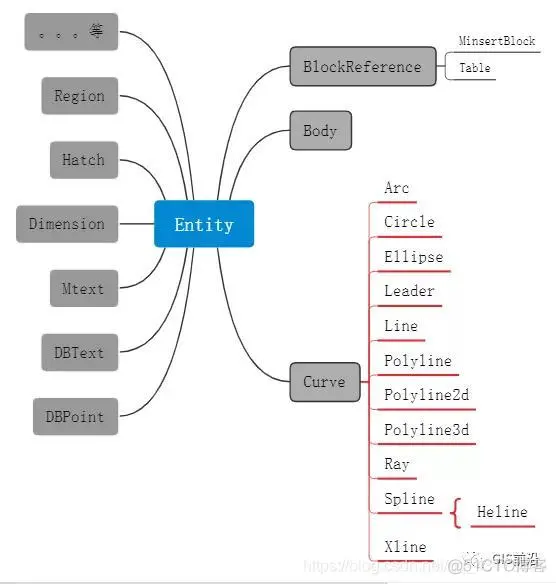

实体是具有图形特征的数据库对象，实体的对象包含直线、圆、圆弧、文本注记、曲线和椭圆。用户可以在屏幕上看到实体，也可以对实体进行编辑。在我们工作过程中常用的就是Curve类，圆、圆弧、多段线、都继承于Curve类。除少数复杂实体外，大部分实体都含有自身几何图形所有的信息；少数复杂实体则包含其他对象，这些对象保存着实体的几何信息，比如Polyline2d含有Vertex对象。常见的比如南方Cass界址线属性，每条界址线的属性保存在宗地线的节点上。

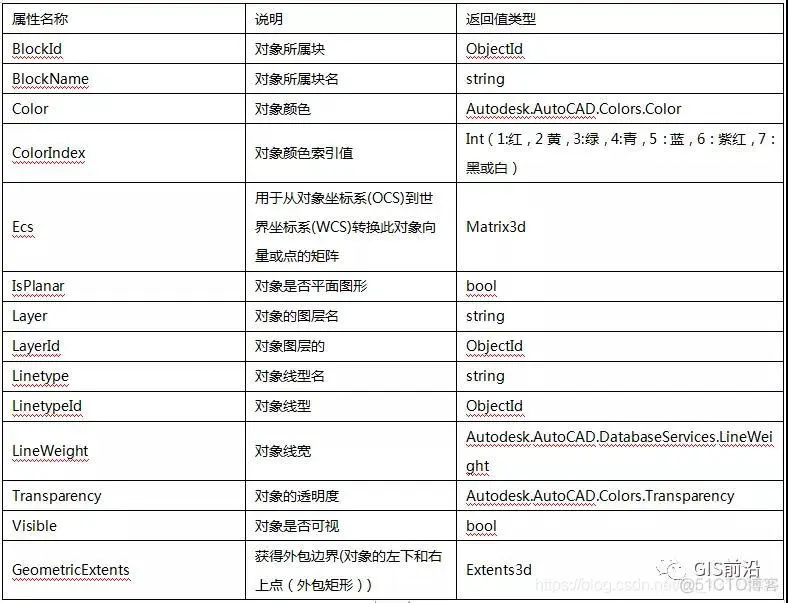

Entity类部分属性

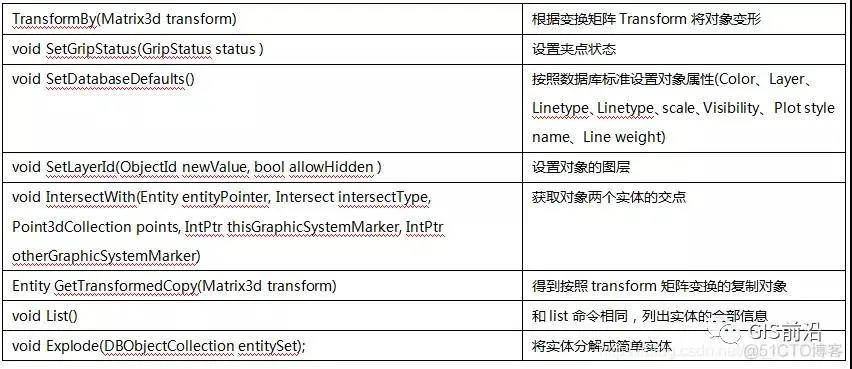

Entity类部分方法

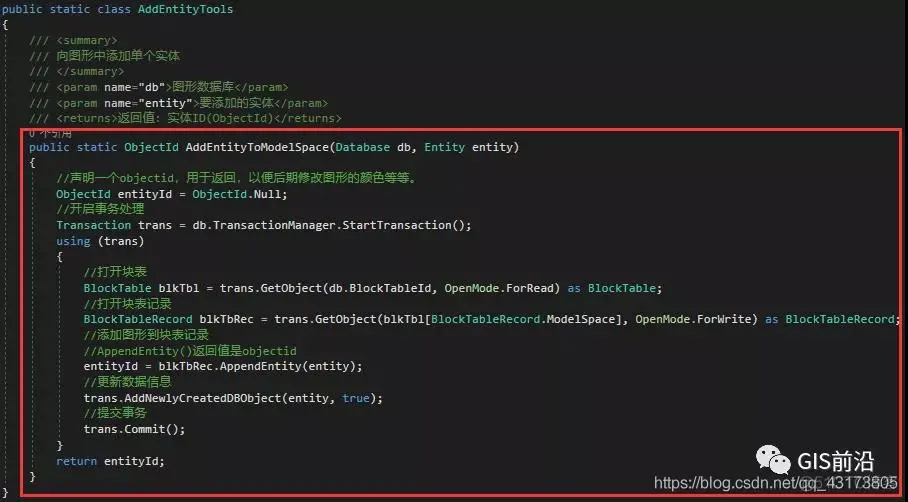

在上节课程中学到向CAD中添加一条线段；在CAD开发中我们经常会用到向图面添加实体，下面把向CAD中添加实体重写一个方法。方法又称之为函数，主要的作用是将一堆代码进行重用的一种机制，避免太多的冗余的代码，还有方便后期维护。

CAD对象标识

句柄（Handle）

DWG文件中的每一个实体都有一个唯一的标识符，称为句柄，用Autodesk.AutoCAD.DatabaseServices 命名空间的Handle类表示。实体的句柄可以随DWG文件保存，所以即使DWG 文件没有被AutoCAD 打开，也可以根据句柄搜索DWG 文件获取对象信息。句柄的唯一性仅限于其所在的DWG文件中，可以通过数据库对象DBObject的Handle属性返回数据库对象对应的句柄。

ObjectId

当DWG图形被打开后，数据库中的实体对象都会在内存中对应一个唯一的对象ID，用Autodesk.AutoCAD.DatabaseServices 命名空间的ObjectId类表示，对象ID也是与实体对象相关联的唯一的标识符, 与句柄不同，对象ID仅存在于其所在的数据库从内存中产生到数据库被删除之间，并且如果操作多个数据库，对象ID 在多个数据库之间都是唯一的，可以通过数据库对象DBObject 的ObjectId属性返回数据库对象对应的ObjectId。通过ObjectId 我们可以通过事务的GetObject方法将对象打开。

事务处理和对象打开

事务用来将对多个对象的多个操作打包成单个操作组，以便于提交或回滚。事务通过事务管理器启动和管理。启动事务之后，我们就可以用GetObject()方法打开对象。当我们操作用GetObject函数打开的对象时，事务管理器TransactionManager会跟踪对该对象的修改。创建及添加到数据库的任何新对象也应同时调用AddNewlyCreatedDBObject()方法将其添加到事务。对象编辑完并添加到数据库后，可以使用事务对象的Commit()方法保存对数据库的修改并关闭所有打开的对象。事务处理完毕后，调用Dispose()方法关闭事务。如果使用了.net语言中的Using和End Using关键字来表示事务的开始和结束，就不需要调用Dispose()方法。

如果拿到对象的ObjectId，使用GetObject()方法进行打开，打开方式有以下几种方式：

Read：以读的模式打开对象。

Write：对还没打开的对象以写的模式打开。

Notify：以通知的方式打开。

实体类别识别

实体都是从Entity 派生的，所以当打开一个实体对象时，经常需要判断其类型才能访问相应的属性和方法，例如判断选择的一个实体是一条线还是一个圆等，因为直线和圆对应的一些属性是不一样的，例如圆有圆心，而直线没有，所以数据库对象的类型判断十分重要。可以通过对象的Object.GetType 方法获取对象的类型System.Type 对象。
