C#驱动AutoCAD：二次开发实战指南

在上节课程学习中，我们讲解了AutoCAD的对象模型和配置Visual Studio 2013+ObjectARX开发C#的CAD扩展应用程序、以及如何调试编写的代码并加载到AutoCAD软件中进行使用。下面来开始讲解一下CAD文档和存储图形的一些原理，最后如何用代码绘制一条线段。

在启动AutoCAD应用程序进行画图时，CAD软件会新建一个“Drawing1.dwg”文件；在这个dwg文件中可以绘制线段、多段线、圆、圆弧、样条曲线等增加实体（Entity）图形，也可以修改图形位置，打断、镜像、复制、删除等对实体图形进行编辑。在学习AutoCAD软件使用时，都是从最基本的创建图形开始进行学习；同样，在学习 ．Net二次开发时，从创建基本的图形对象开始学习仍然是最有效的选择，使用程序绘制一些图形，当程序运行后，图形窗口出现写出的图形，这样在学习的过程中就会产生浓厚的兴趣。

CAD进行处理图形的过程中，实际上就是操作打开的当前文档（Document），也是数据库（Database）显示给用户看的视图。dwg图形其实也是一个轻量级的数据库文件。一个Document与一个Database一一对应。按照应用程序（Application）的规定把Database中的对象显示给用户，同时用户对Document的操作也会通过Application回写到数据库，在这个过程中也会对文档进行锁定和解锁，以防止后台修改数据库时前台文档也在同时修改。

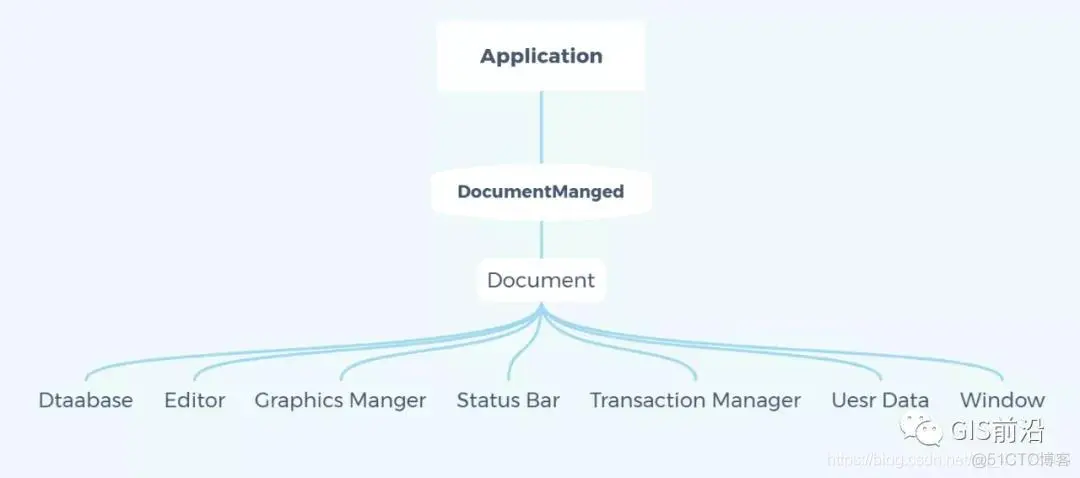

Application、Document和Database之间的关系如下图所示：

Application、Document和Database关系图

Database属于ApplicationServices命名空间，在写程序之前先导入ApplicationServices命名空间。

获取当前打开的活动文档方法

获取数据库的两种方法
直接通过HostApplicationServices的WorkingDatabase属性进行获取；

先获取当前文档，然后在通过当前文档获取对应的数据库。

关于AutoCAD数据库的基本知识
表：数据库的组成单位。在CAD图形中包含9个符号表。
记录：是表的组成单位，一个表中可能包含多条记录，也可能不包含任何记录。

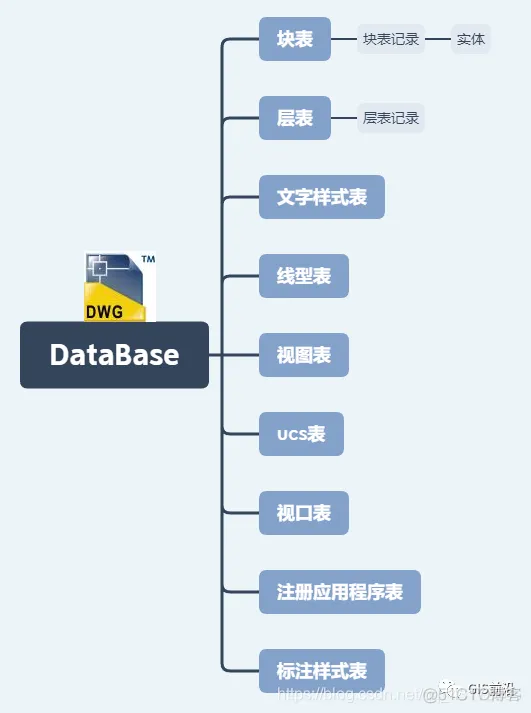

CAD图形的组成

向CAD添加图元的基本步骤如图:

添加实体流程图

下面我们向CAD中添加一个实体、以一条线段为例。首先在Visual Studio2013中新建一个名称为AddLine解决方案。完整代码如下：

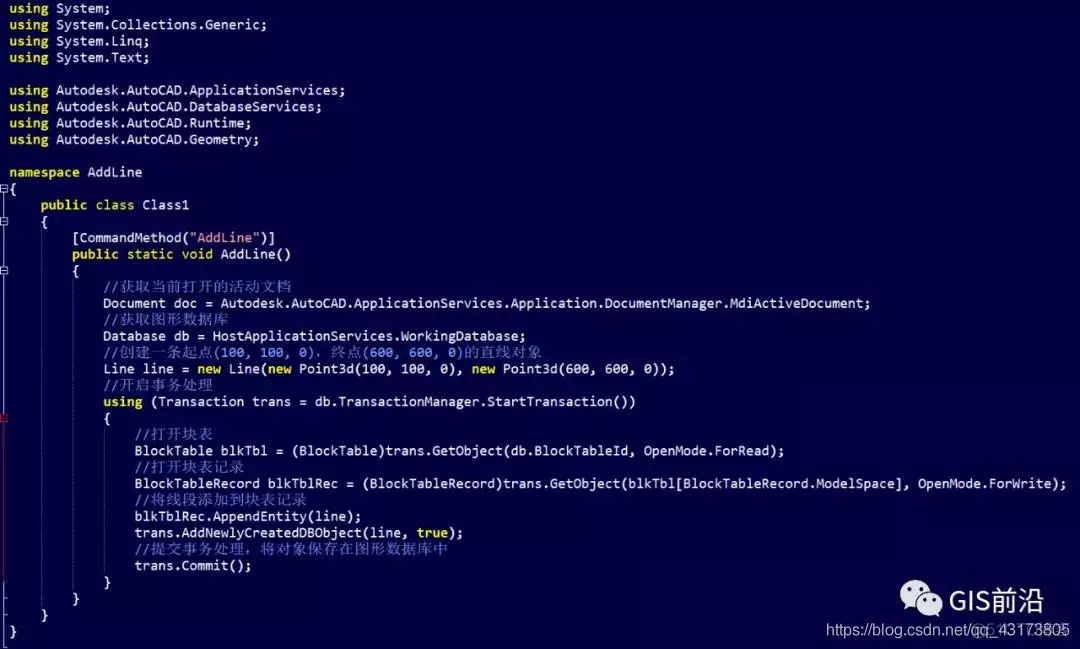

添加线段代码

【调试】——【启动调试】或者按“F5”，启动AutoCAD应用程序，在命令行输入Netload，加载“AddLine.dll”文件。

加载应用程序

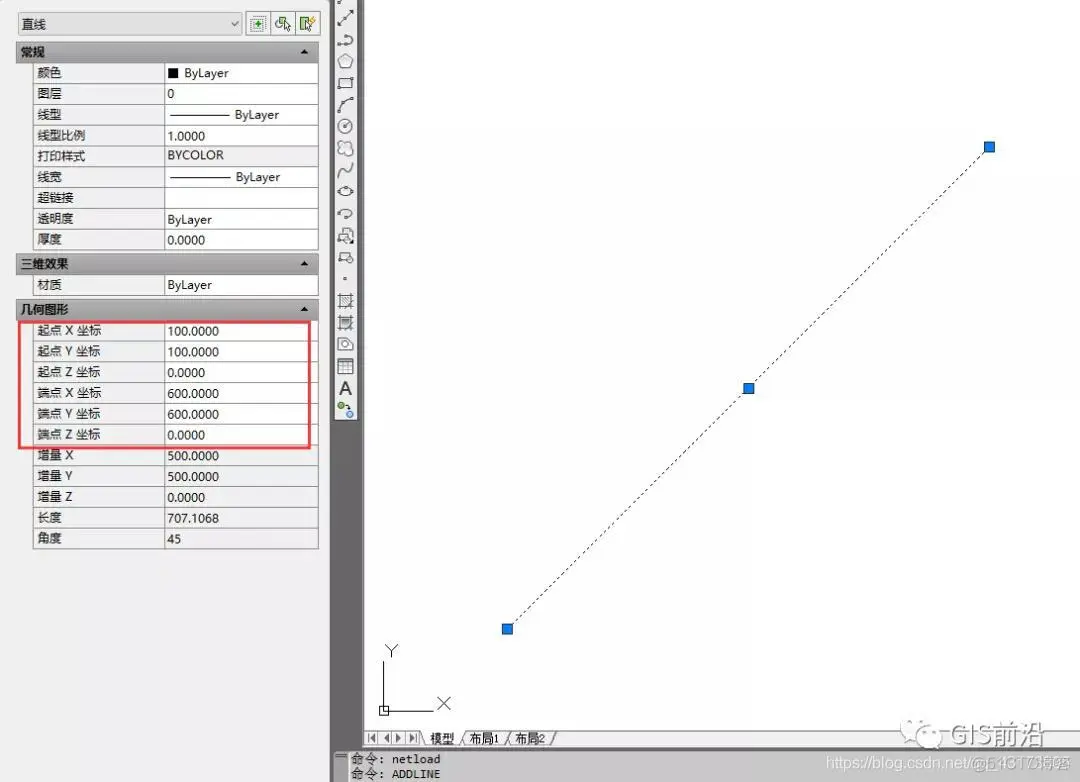

输入ADDLINE命令，程序在模型空间就绘制出一条起点(100, 100, 0)，终点(600, 600, 0)的直线。如下图：

程序绘制的线段

总结：这篇文章主要讲了CAD文档（Document）的组部分、Document与图形数据库（Database）之间的关系，以及向CAD文档中添加图形过程中要经过的几个步骤；并且用代码向模型空间中添加了一个线段（实体[Entity]）、添加图形到数据中必须根据需要以“读”或者“写”的方式进行“打开”块表（BlockTable）和块表记录（BlockTableRecord），不然程序就会产生致命错误等情况。在以后的学习中我们也会详细讲解添加其他类型的实体到文档中，比如多段线，圆、圆弧等，以及事务处理和ObjectId的使用等课程的学习。
