软件架构图绘制工具推荐:专业选型

一个好的软件,文档很重要,在软件的总体设计中,需要对软件的总体结构进行设置,下面接受三个软件结构设计的图形工具.

一.软件结构图

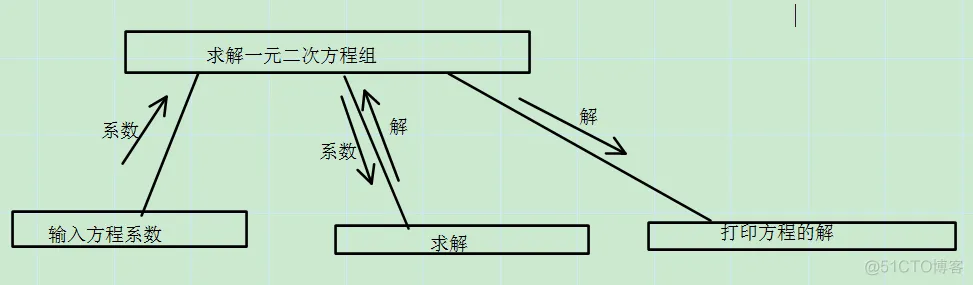

软件系统架构图用什么软件好 软件架构图工具_图形


软件结构图是软件系统的模块层次结构,是进行软件结构设计的有力工具,用来表达表达软件的组成模块及其调用关系.结构图的主要内容有三个:

1)模块.用方框表示,方框中写上模块的名字,模块名最好能反映模块功能

2)模块的调用关系.两个模块之间用单向箭头或直接连接起来表示它们的调用关系,一般总是位于上方的模块调用位于下方的模块,所以不用箭头也不会产生二义性.

3)辅助符号.弧形箭头表示循环调用.菱形表示选择或者条件调用.



二.层次图

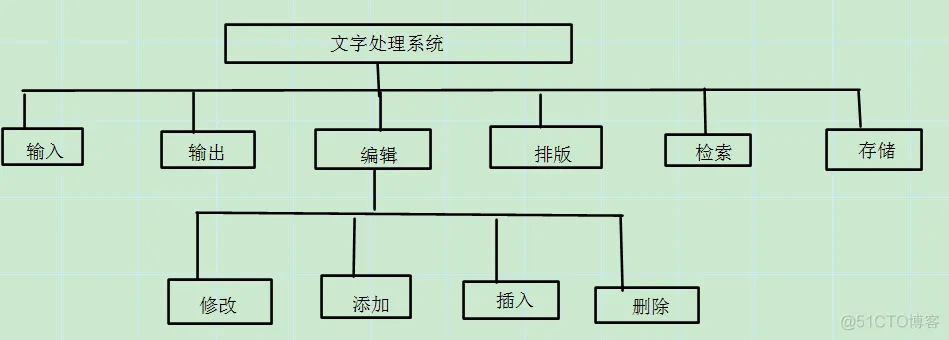

软件系统架构图用什么软件好 软件架构图工具_文档_02


层次图是进行软件结构设计的另一种图形工具.层次图和结构图类似,也是用来描绘软件的层次结构的.层次图中的每一个矩形框代表一个模型,矩形框之间的关系表示调用关系.层次方框图中的方框表示一个数据,方框之间的连线表示组成关系.

三.HIPO(Hierarchy Plus Input-Process-Output)图

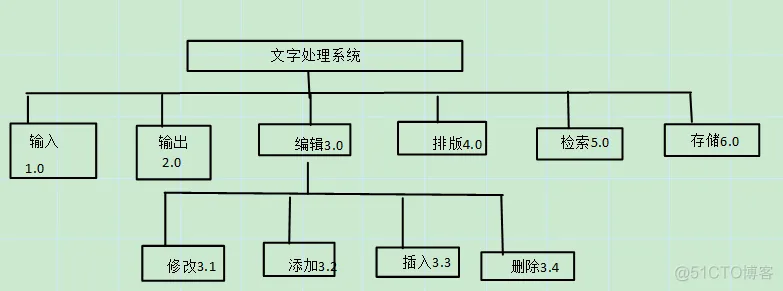

软件系统架构图用什么软件好 软件架构图工具_文档_03


HPO(Hierarachy Plus Input-Process-Output)图是层次图加上输入---处理---输出图的英语缩写.为了使HIPO图具有可追踪性,


免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
