SVN在Altium designer工程版本管理中的应用

摘要

介绍了在AD软件内建立版本库；解决了创建，新的版本库时，SVN选项不可选的问题；使用了AD中文件对比的功能；介绍了使用TortoiseSVN进行AD的版本更新。

1 安装虚拟SVN服务器

需要安装VisualSVN-Server,TortoiseSVN,前者是一个虚拟的SVN服务器，后者是一个windows下优秀的图形化SVN应用。SVN的安装略

2 设置SVN版本库

在AD里选择参数

找到data Management.

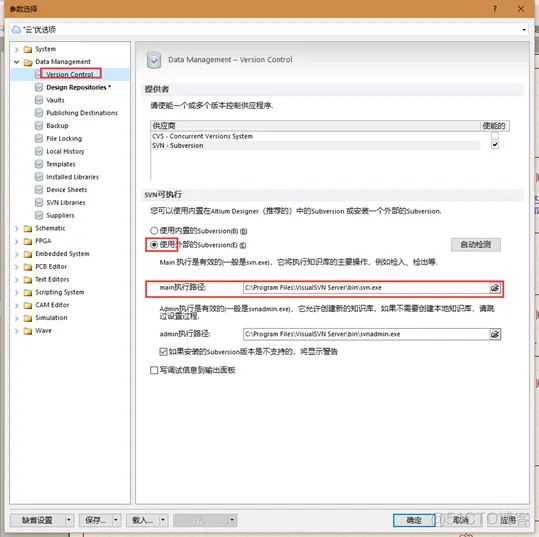

如果VisualSVN-Server是按照默认路径安装的话，路径参数如下

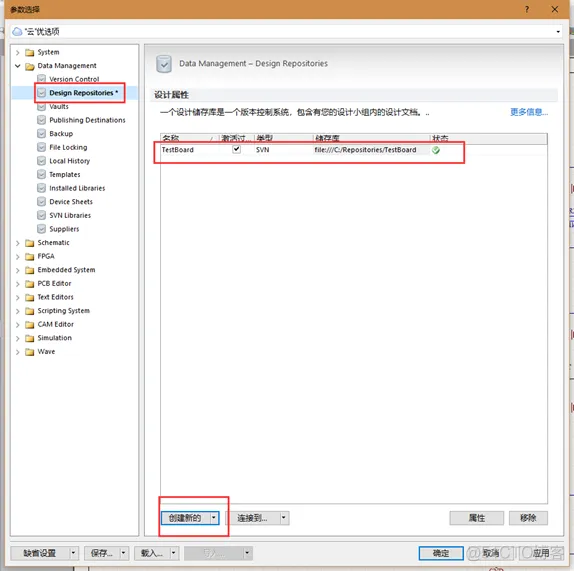

在design Repositories下，点击创建新的

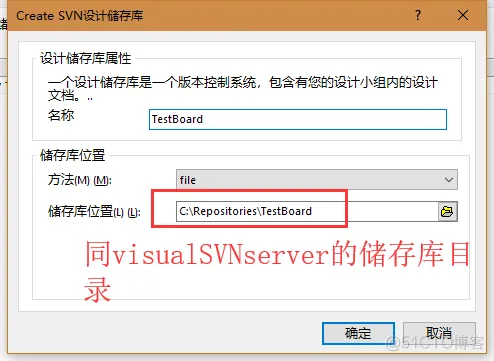

可以输入名称TestBoard，储存库的目录要与安装过程中的Repositories的路径一致

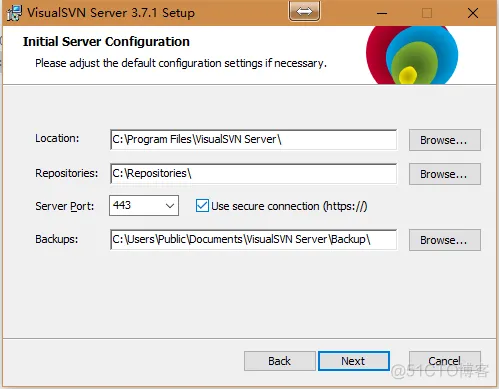

下图是安装过程中的Repositories的路径

3 无法创建新的SVN库时的解决办法。

有时创建新的下SVN的选项是灰色的，可以用以下办法解决：

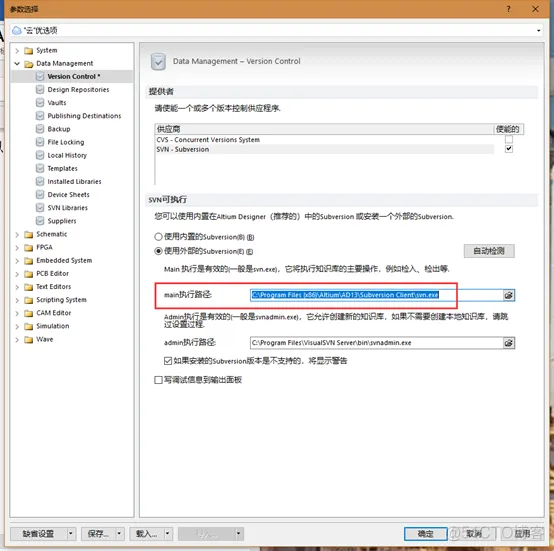

倒退到Version Control下。切换svn.exe的路径为

C:\Program Files (x86)\Altium\AD13\Subversion Client\svn.exe

然后再创建新的SVN，SVN就可选了。

创建新的库应该不能用，有错误

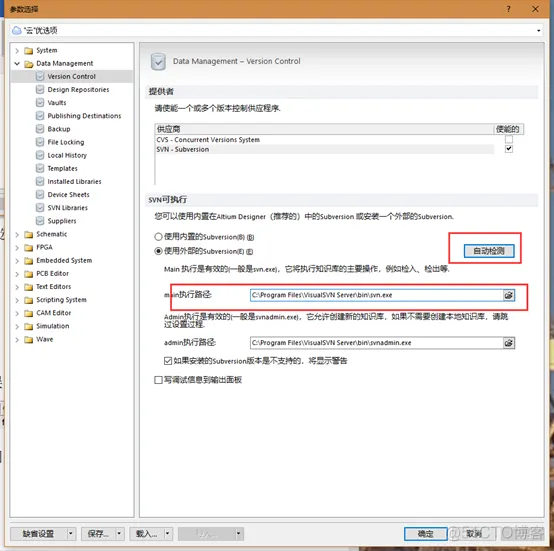

然后再把SVN.EXE的路径切换回来。点击自动检测即可

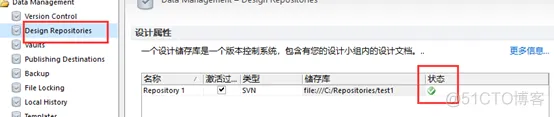

再来看状态，就没有问题了。

4 添加工程到版本控制

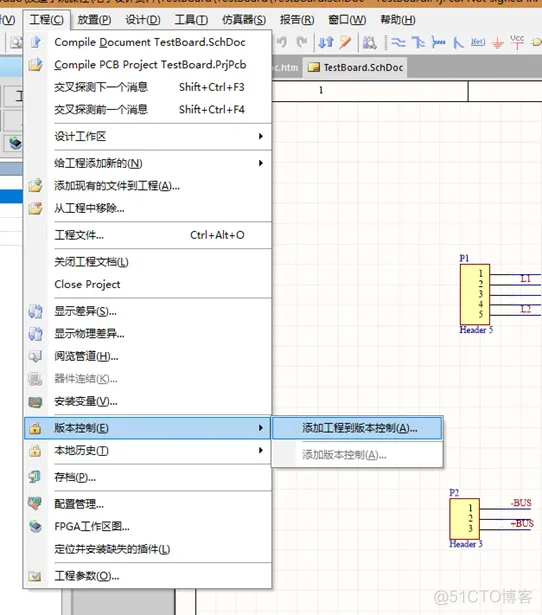

打开一个工程，添加工程到版本控制

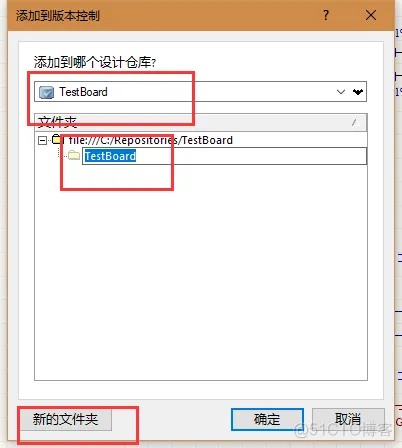

选择一个仓库，并点击新的文件夹。系统自动给新的文件夹命名。

选择需要提交的文件。一般不提交history文件夹和编译过程生产的文件。

点击OK以后，projects下，工程文件的后边会出现加号。

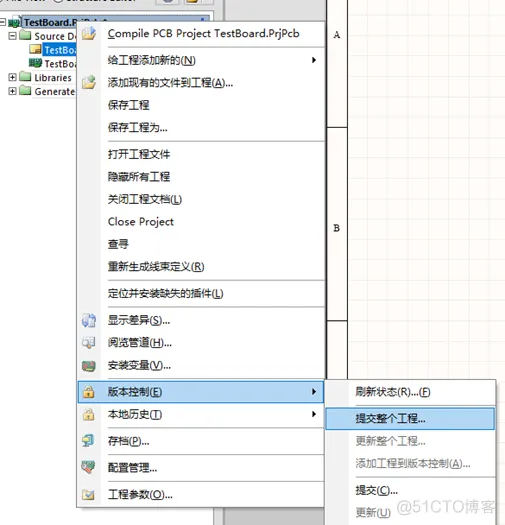

然后提交整个工程，加号会变成对号。

5 修改提交并比较差异

现在以原理图文件为例，看看有改动以后如何提交，

修改原理图，我增加了P?这个器件，并点击保存。发现对号变成红色感叹号。

在原理图上右键，提交。

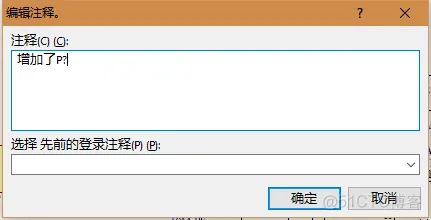

添加一些注释。注意，实际上AD中的SVN是不支持中文注释的，会显示乱码。

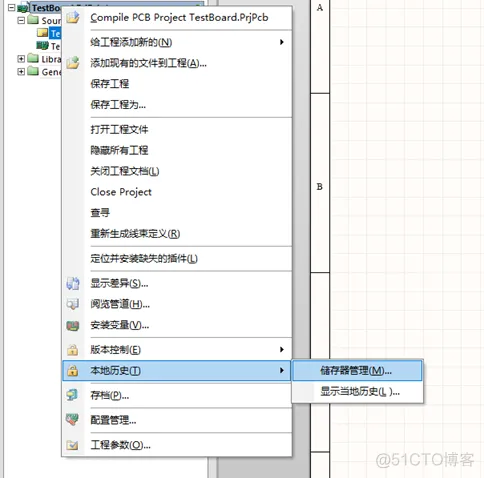

接下来在储存器管理中查看原理图的差异。

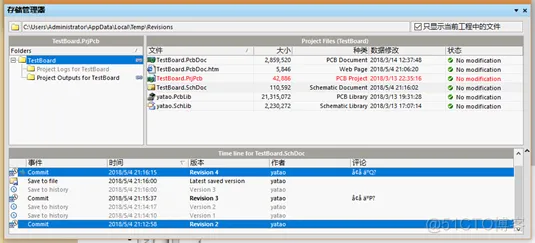

可以看到，评论这一栏下的中文确实乱码了。

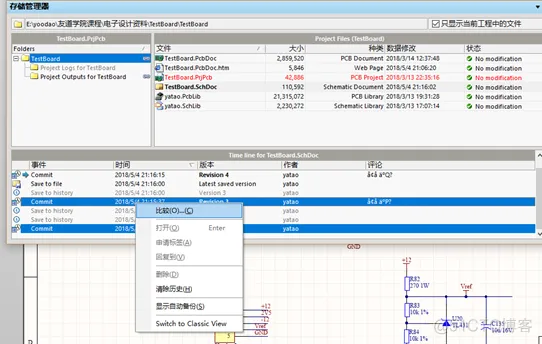

按住ctrl键，同时选中两次提交（commit）的文件，然后右键点击比较。

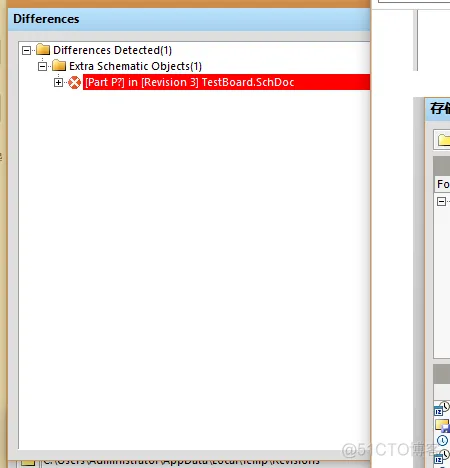

发现差异

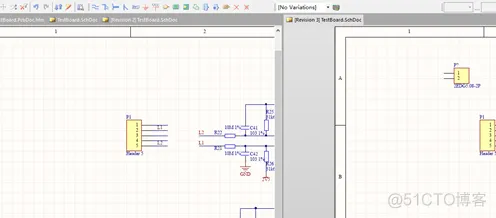

原理图中会显示出有差异的器件。相同位置，左边的原理图没有P?器件，右边有的，

还可以查看不相邻版本的差异，例如Revision2与Revision4的区别

这个功能也可以用来查看本地history文件夹下的文件差异。可以选中2个"save to history"的版本，右键比较

6 更新至某版本

或者称之为版本回退。

我暂时没有发现在AD内如何进行版本回退，如果有知道的请不吝赐教。暂时使用外部的SVN，也就是乌龟SVN。

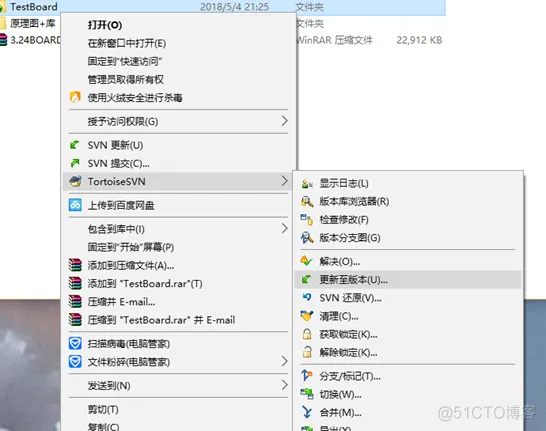

在工程文件夹上点击右键，更新至版本。

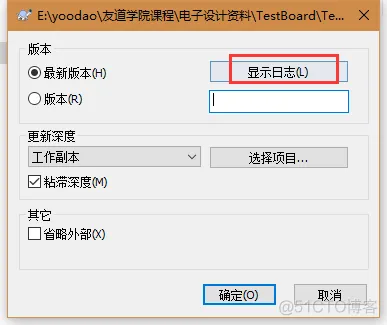

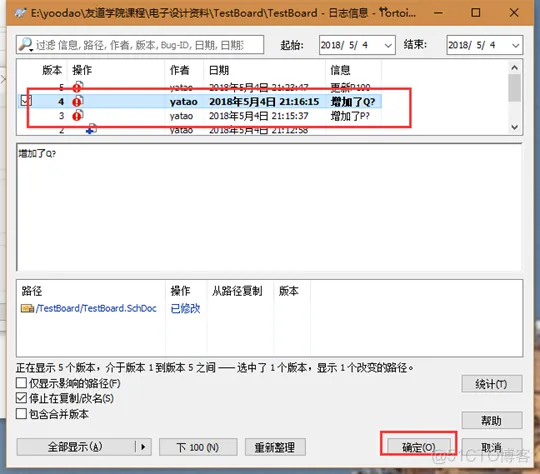

查看一下版本日志

我们可以更新到增加Q?的版本。

7 直接使用乌龟SVN进行版本控制

也可以直接在工程的文件夹下，使用乌龟SVN进行版本控制，这个操作跟代码的版本控制并没有什么区别，这里就不讲了。

这种做法有一个弊端，就是不方便使用储存器管理里的比较功能。
