TensorBoard应用指南：TensorFlow学习笔记

类似caffe,在TensorFlow中也存在可以绘制网络结构图的工具，只不过相对麻烦一些，小编也在这过程中出现了很多错误，比如端口被占用，TensorFlow版本无法编译使用等等。

首先是在一些必要节点给出name='   ',程序如下：

登录后复制

# -*- coding: utf-8 -*-

import os
os.environ['TF_CPP_MIN_LOG_LEVEL'] = '2'
import tensorflow as tf



def add_layer(inputs, in_size, out_size, activation_function=None):
    # add one more layer and return the output of this layer
    with tf.name_scope('layer'):#######注意tab缩进
        with tf.name_scope('weights'):
            Weights = tf.Variable(tf.random_normal([in_size, out_size]), name='W')
        with tf.name_scope('biases'):
            biases = tf.Variable(tf.zeros([1, out_size]) + 0.1, name='b')
        with tf.name_scope('Wx_plus_b'):
            Wx_plus_b = tf.add(tf.matmul(inputs, Weights), biases)
        if activation_function is None:
            outputs = Wx_plus_b
        else:
            outputs = activation_function(Wx_plus_b, )
        return outputs


# define placeholder for inputs to network
with tf.name_scope('inputs'):
    xs = tf.placeholder(tf.float32, [None, 1], name='x_input')
    ys = tf.placeholder(tf.float32, [None, 1], name='y_input')

# add hidden layer
l1 = add_layer(xs, 1, 10, activation_function=tf.nn.relu)
# add output layer
prediction = add_layer(l1, 10, 1, activation_function=None)

# the error between prediciton and real data
with tf.name_scope('loss'):
    loss = tf.reduce_mean(tf.reduce_sum(tf.square(ys - prediction),
                                        reduction_indices=[1]))

with tf.name_scope('train'):
    train_step = tf.train.GradientDescentOptimizer(0.1).minimize(loss)

sess = tf.Session()
writer = tf.summary.FileWriter("/home/ren_dong/PycharmProjects/tensorflow", sess.graph)###加载到制定的文件夹中
# important step
sess.run(tf.global_variables_initializer())

###查看方式
###在终端中输入下面一行指令，在给出的网址打开，graph中会显示出结构图
###tensorboard --logdir=/home/ren_dong/PycharmProjects/tensorflow

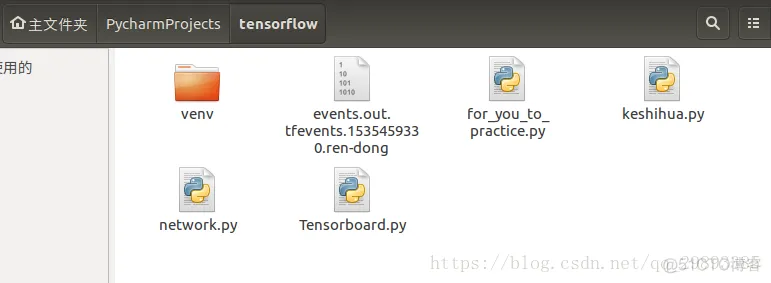

运行程序后，会根据最后一行命令给定的地址，将网络结构图文件存放在文件夹中在，比如小编存在了

登录后复制

/home/ren_dong/PycharmProjects/tensorflow

event.out...就是结构图文件，那么如何打开呢，首先打开终端，在终端中输入

登录后复制

tensorboard --logdir=/home/ren_dong/PycharmProjects/tensorflow

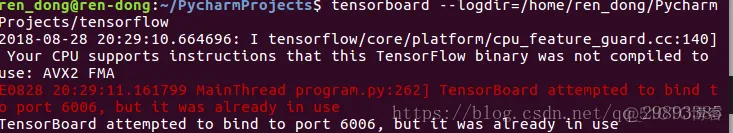

如果提示

表示6006端口被占用，这时候输入

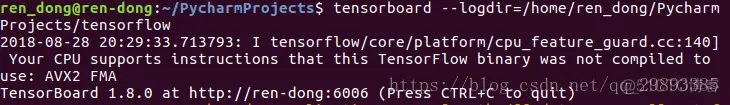

可以很明显看到是10353占用了6006端口，kill掉，重新输入tensorboard..命令，结果如下：

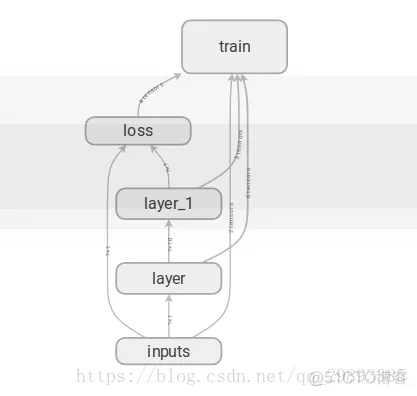

会给出一个网址，复制到浏览器访问进入tensorboard网站，可以看到网络结构图

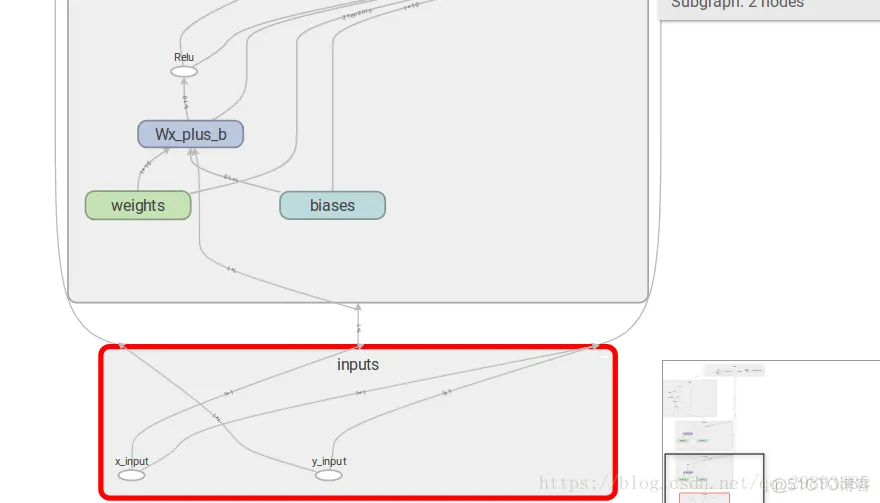

可以双击放大观看

总的来讲，在TensorFlow中进行网络结构可视化还是相当繁琐的，相比caffe来讲，个人更喜欢caffe框架，简单粗暴。
