TensorFlow NLP关系解析与NCHW格式探讨

TensorFlow有两种数据格式NHWC和NCHW，默认的数据格式是NHWC，可以通过参数data_format指定数据格式。这个参数规定了 input Tensor 和 output Tensor 的排列方式。

1、data_format

设置为 “NHWC” 时，排列顺序为 [batch, height, width, channels]

设置为 “NCHW” 时，排列顺序为 [batch, channels, height, width]

如果我们需要对图像做彩色转灰度计算，NCHW 计算过程如下：

即 R 通道所有像素值乘以 0.299，G 通道所有像素值乘以 0.587，B 通道所有像素值乘以 0.114，最后将三个通道结果相加得到灰度值。

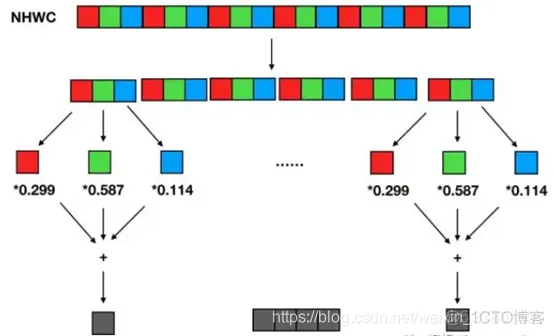

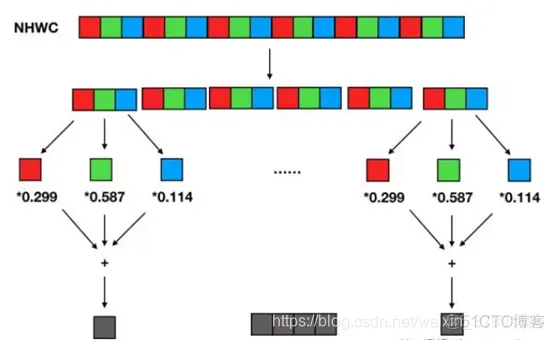

相应地，NHWC 数据格式的彩色转灰度计算过程如下：

输入数据分成多个(R, G, B) 像素组，每个像素组中 R 通道像素值乘以 0.299，G 通道像素值乘以 0.587，B 通道像素值乘以 0.114 后相加得到一个灰度输出像素。将多组结果拼接起来得到所有灰度输出像素。

以上使用两种数据格式进行 RGB -> 灰度计算的复杂度是相同的，区别在于访存特性。通过两张图对比可以发现，NHWC 的访存局部性更好（每三个输入像素即可得到一个输出像素），NCHW 则必须等所有通道输入准备好才能得到最终输出结果，需要占用较大的临时空间。

在 CNN 中常常见到 1x1 卷积（例如：用于移动和嵌入式视觉应用的 MobileNets），也是每个输入 channel 乘一个权值，然后将所有 channel 结果累加得到一个输出 channel。如果使用 NHWC 数据格式，可以将卷积计算简化为矩阵乘计算，即 1x1 卷积核实现了每个输入像素组到每个输出像素组的线性变换。

TensorFlow 为什么选择 NHWC 格式作为默认格式？因为早期开发都是基于 CPU，使用 NHWC 比 NCHW 稍快一些（不难理解，NHWC 局部性更好，cache 利用率高）。

NCHW 则是 Nvidia cuDNN 默认格式，使用 GPU 加速时用 NCHW 格式速度会更快（也有个别情况例外）。

最佳实践：设计网络时充分考虑两种格式，最好能灵活切换，在 GPU 上训练时使用 NCHW 格式，在 CPU 上做预测时使用 NHWC 格式。

2、两种数据格式相互转换

NHWC –> NCHW：
import tensorflow as tf
x = tf.reshape(tf.range(24), [1, 3, 4, 2])
out = tf.transpose(x, [0, 3, 1, 2])

NCHW –> NHWC：
import tensorflow as tf
x = tf.reshape(tf.range(24), [1, 2, 3, 4])
out = tf.transpose(x, [0, 2, 3, 1])

3、深度学习为什么需要GPU

高带宽

首先，大家必须得明白CPU是基于延迟优化的，而GPU是基于带宽优化的。CPU与GPU就像法拉利与卡车，两者的任务都是从随机位置A提取货物（即数据包），并将这些货物传送到另一个随机位置B，法拉利（CPU）可以快速地从RAM里获取一些货物，而大卡车（GPU）则慢很多，有着更高的延迟。但是，法拉利传送完所有货物需要往返多次

换句话说，CPU更擅长于快速获取少量的内存（537），GPU则更擅长于获取大量的内存（矩阵乘法：（A*B）*C）。另一方面，最好的CPU大约能达到50GB/s的内存带宽，而最好的GPU能达到750GB/s的内存带宽。因此，在内存方面，计算操作越复杂，GPU对CPU的优势就越明显。
然而，延迟的存在仍然会影响着GPU的性能，就像大卡车虽然可以在每次运输中提取大量的货物，但问题是，你必须花上很长的时间来等待下一批货物到达。如果这个问题不能被解决，即使是处理大量的数据，GPU的速度也会变得很慢。

那么，如何解决这个问题呢？

多线程并行

如果让大卡车往返多次来提取货物，一旦卡车已经出发，你将会花上大量的时间来等待下一次的货物装载，毕竟卡车速度很慢。然而，如果你使用一队法拉利或大卡车（即多线程并行）来运输大量的货物（例如像矩阵一样的大块内存），那么你只需要花上一点时间来等待第一次运输，之后就无需等待了，因为卸货的过程长，此时所有卡车都在B区排队卸货，所以你可以直接在B区取到你的货物。

这种方法有效地隐藏了延迟，GPU可以在多线程并行下隐藏延迟的同时提供高带宽，因此，对于大块内存来说，GPU提供了几乎没有缺点的最佳内存带宽。这是为什么GPU比CPU在处理深度学习上更快速的第二个理由。顺带一提，你会慢慢明白为什么多线程对CPU没有意义：一队法拉利在任何情况下都没有实际的好处。

GPU的好处还不只这些。将内存从RAM提取到本地存储（L1 cache and registers），这只是第一步。而第二步虽然对性能影响较小，但却是为GPU锦上添花。

所有被执行的计算都在寄存器中发生，寄存器直接连接着执行单元（一个核心CPU和一连串的GPU处理器）。通常情况下，我们想让高速L1缓存和靠近执行引擎的寄存器尽可能的小，以提高访问速度。而增加它们到执行引擎之间的距离会显著降低内存的访问速度，距离越大，反过来内存访问效率就会越慢（就好比即使你知道你想买的东西在大商店里的具体位置，而在小商店里找到它也往往比在大商店里容易）。因此，在寄存器文件大小和计算精度受限的情况下，我们希望这个距离尽可能的小。

GPU有许多处理单元（流处理器，或者SM），且每个处理单元中都有一组寄存器，这样，GPU就有着大量体积小、处理速度快的寄存器，这也是GPU的优点。由此，GPU的寄存器总量比CPU所拥有的30倍还多，处理速度也快了一倍，相当于14M的寄存器能够达到 80TB/s的速度。

相比之下，CPU 的L1 缓存只能达到大约5TB/s，这是相当慢的，并且还需要占用1MB的大小；而GPU寄存器通常只需要占用大概64-128KB的大小，就能达到10-20TB/s的速度。当然，这个数字的比较有一点小小的缺陷，因为CPU寄存器和GPU寄存器在运行方式上有一点不同（有一点像苹果和橙子），但在这里，大小的差异比速度的差异更重要，而且大小是确实存在差异的。

可调整的L1缓存和寄存器

另一方面，GPU寄存器的充分利用似乎很难实现，因为它作为最小的计算单元，需要进行微调来满足高性能。关于这个问题，NVIDIA已经开发出了很好的编译工具，它可以准确地指出你使用了多少寄存器，让你更容易调整GPU代码，合理安排寄存器和L1 缓存的数量以获得快速的性能，这就使得GPU比其他诸如Xeon Phis一类的架构有优势，在Xeon Phis中，这种寄存器利用模式难以实现也难以调试，从而使得Xeon Phis在运行上难以获得最佳效果。

最终，这意味着你可以在GPU的L1 缓存和寄存器中存储大量数据来反复计算卷积和矩阵乘法。如果你有一个100MB的矩阵，你可以把它拆分为适合你缓存和寄存器的多个小矩阵，然后用10-80TB/s的速度做三个矩阵块的乘法，处理速度非常快。这也是GPU比CPU快且更适合于深度学习的第三个原因。
请记住，性能的瓶颈往往是较慢的内存。
