解决PCB散热难题的终极方案

做电子的同学应该都会知道电路板,电路板分为基板+导电部分组成。

如下图,我们普通的单层电路板是一块有机材料加上导电铜层组成的。

困扰多年的PCB散热问题终于可以解决了!_人工智能

在大学那会我们会用面包板来做一些基础的实验,用面包板做实验可以减少打PCB板的时间,因为制作一个PCB板,我们需要经过设计、打印、过板、腐蚀、钻孔等操作,一般对于简单的应用电路,直接使用面包板或者洞洞板来完成。

困扰多年的PCB散热问题终于可以解决了!_java_02

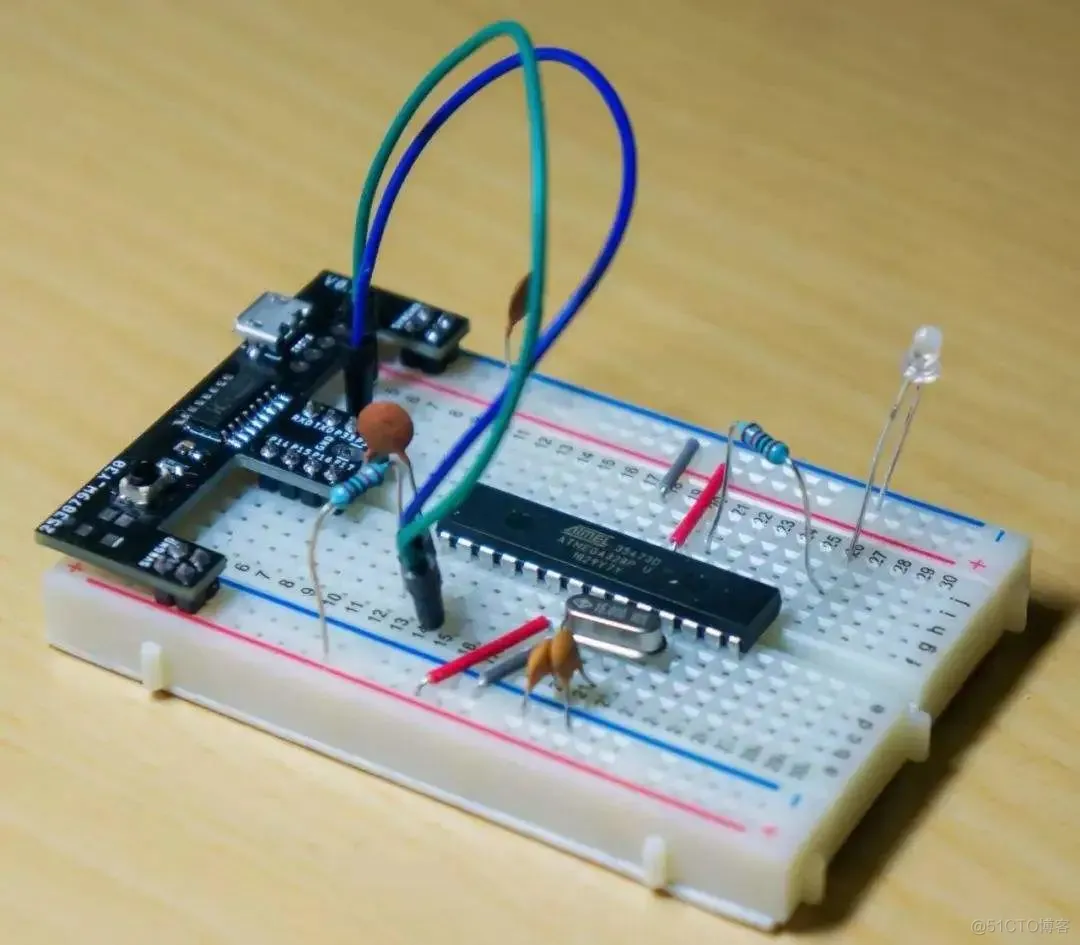

面包板:

困扰多年的PCB散热问题终于可以解决了!_深度学习_03

洞洞板:

洞洞板比面包板稍微好一些的,洞洞板可以在上面焊接连接线。

困扰多年的PCB散热问题终于可以解决了!_深度学习_04

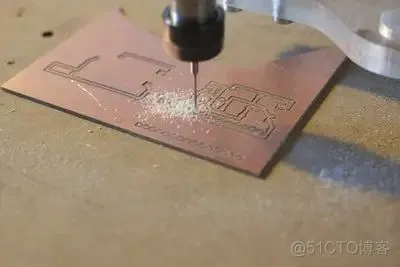

但是用面包板和洞洞板,都会遇到一个非常难受的事情,就是要飞很多很多的线,然后会导致我们的电路板非常非常的丑,所以,我们就在实验室做PCB板,那时候我们自己的实验基地有自己的过板机、腐蚀槽,钻孔机、可以在一天内做出好几块自己想要的电路板。


困扰多年的PCB散热问题终于可以解决了!_深度学习_05

这样我们看起来就会有点样子了,但是在实际产品设计上,还是会遇到很多问题,其中一个最主要的问题还是丑。并且结构占用面积大,没有考虑任何静电和散热等问题,封装的使用也是没有严格的要求,做出来的东西不能应用到产品设计上。

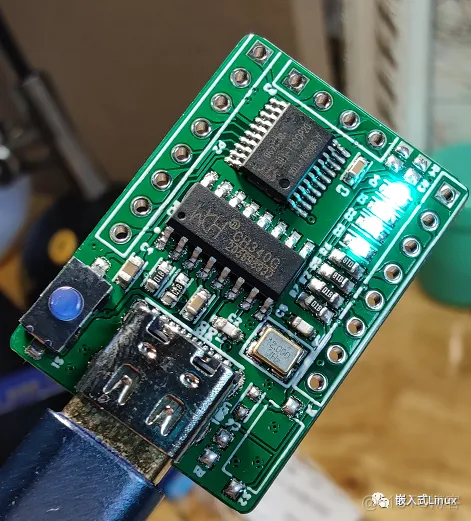

基于这样那样的问题,就有必要用到专业的PCB制造工艺,前段时间,我自己设计了一块很简单的PCB板,当时在嘉立创打样,价格很便宜,成品出来后,我特别满意。

困扰多年的PCB散热问题终于可以解决了!_java_06

后面给几个同学寄了自己做的东西,有的人觉得东西很小,导致找调试点不方便。所以我就想到,做产品和做学习板是两个不同的过程,可能学习就是需要那些不太好看但是很容易发现问题的半成品。

我们平时使用的PCB基板是有机物质的合成材料,但是有机材料的导热和耐高温的性能都不会很好。

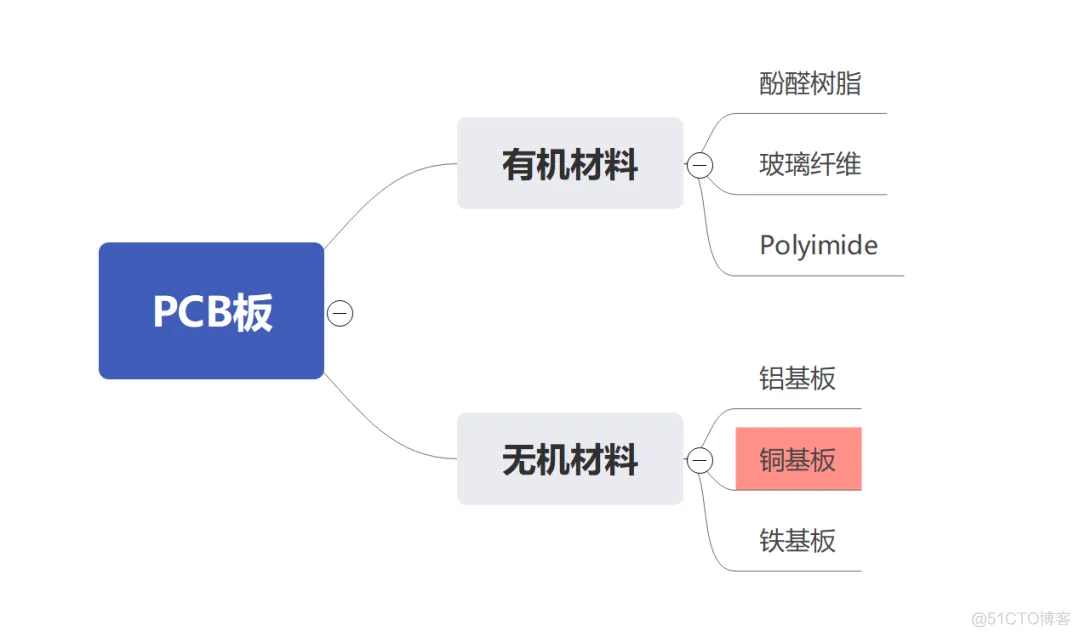

PCB按照有机材料和无机材料分类如下:

困扰多年的PCB散热问题终于可以解决了!_java_07

为什么需要无机材料做PCB板?

如果我们把我们的PCB板放到火箭上使用呢?

有机材料的特性不足以抵住火箭的高温高压的情况。

普通的PCB板,也就是我们所看到或者是使用特别广泛的PCB板在普通的消费者身上使用是没问题的,但是要在工业控制等严格的产品中,需要做特别的材料和工艺制造流程的。

-----

嘉立创2021 年上线了铝基板(纳入到了免费打样),铝基板是一种相对于有机材料耐高温表现更好的PCB板,因为铝基板的突出表现,嘉立创的铝基板量高达:1000 款/天。

嘉立创的铝基板极高的性比价取得众客的认可。

铝基板的导热系数达到1w/s。

铝基板的作用是毋庸置疑的,做消费电子的同学可能对于散热要求没有特别严格,比如在使用手机的时候,发现手机特别发烫,我们就会赶紧把手机放到一边或者是赶紧杀进程让手机的任务数降低,但是工业控制的设备,一般是没有操作用户的,他们遇到的极限问题,大部分都是要产品自己硬抗下来,比如散热、比如功耗、寿命等等。

那仅仅是1W的导热系数明显是完成不了很多苛刻环境运行的。

所以嘉立创设计了自己特有的铜基板,一种导热系数达到380W的PCB板。

困扰多年的PCB散热问题终于可以解决了!_python_08

困扰多年的PCB散热问题终于可以解决了!_python_09

你以为铜基板的导热系数天然就如此吗?

并不是,嘉立创的铜基板是因为加入了嘉立创自己独有的工艺和设计后才达到如此高的导热系数的。

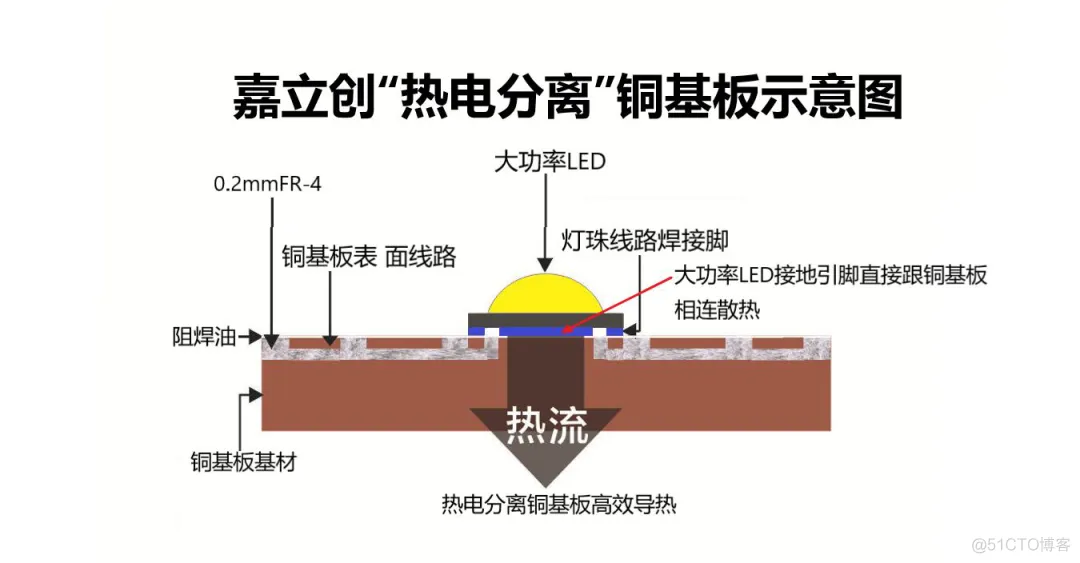

让我们来看看嘉立创“热电分离铜基板”与普通铝基板及普通铜基板的区别在哪?先放两张示意图给大家

嘉立创铜基板导热系数最高可达:380W,适合大功率(是普通铝基板的380倍),非普通铝基板能解决的,如大功率汽车灯板 LED 灯 珠!

困扰多年的PCB散热问题终于可以解决了!_java_10

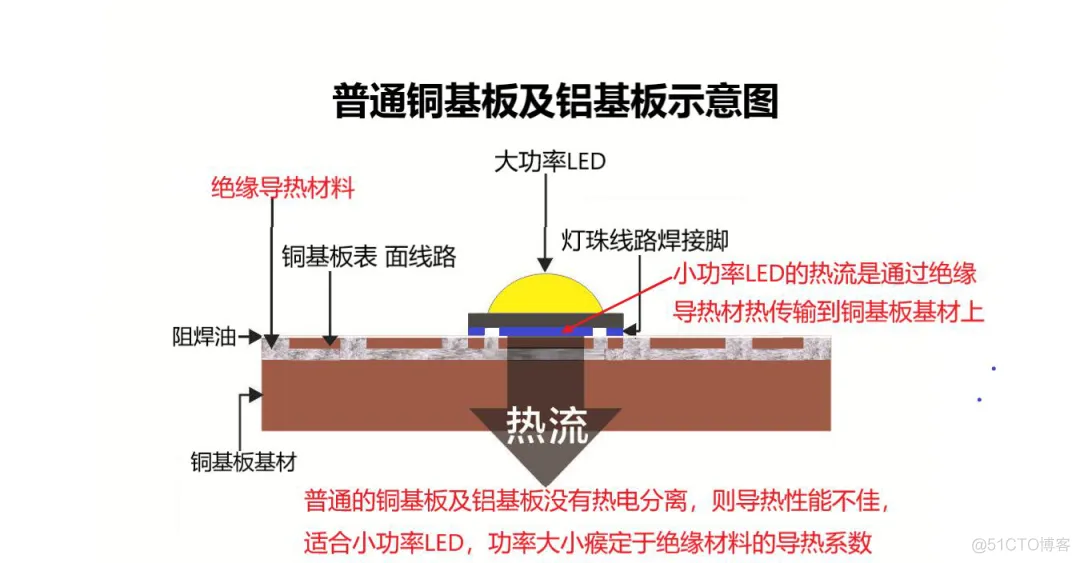

导热系数最高可达:1W,2W, 个位数,适合一些家电的小功率 LED!

困扰多年的PCB散热问题终于可以解决了!_人工智能_11

从上面的图中对比可以看到,散热系数增加的主要原因是线路和铜基板基材的连接方式上,直接相连的方式肯定会需要更高的工艺制造。

热电分离铜基板采用的是灯珠直接跟铜基板相连。

普通的铜基板/铝基板:灯珠的散热部分是通过绝缘导热材料跟铝基板及铜基材相连,导热材料的好坏决定了导热系数的大小,发挥不了基材的散热优势

为什么不都采用“热电分离铜基板”高规格工艺

“热电分离铜基板”制作及为麻烦,像制作软件及多层板一样,增加了很多工艺,而普通的铝基板及铜基板制作及为简单,就像普通的FR-4 单面板制一样

这块PCB基板大咖-- 导热系数达380W“热电分离铜基板” 在嘉立创正式上线!!!

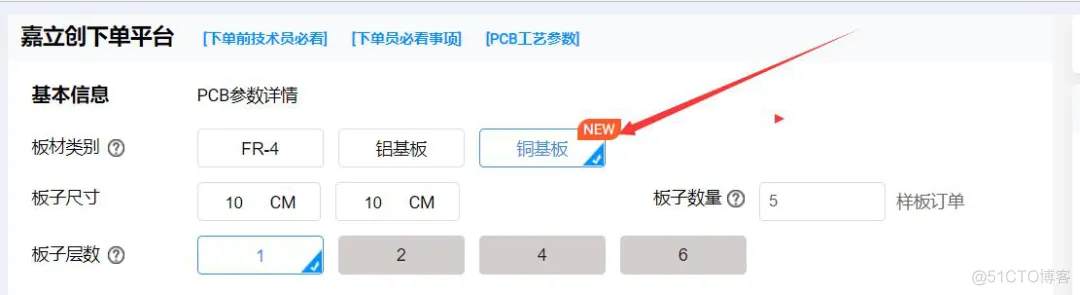

下单界面如下:

困扰多年的PCB散热问题终于可以解决了!_java_12

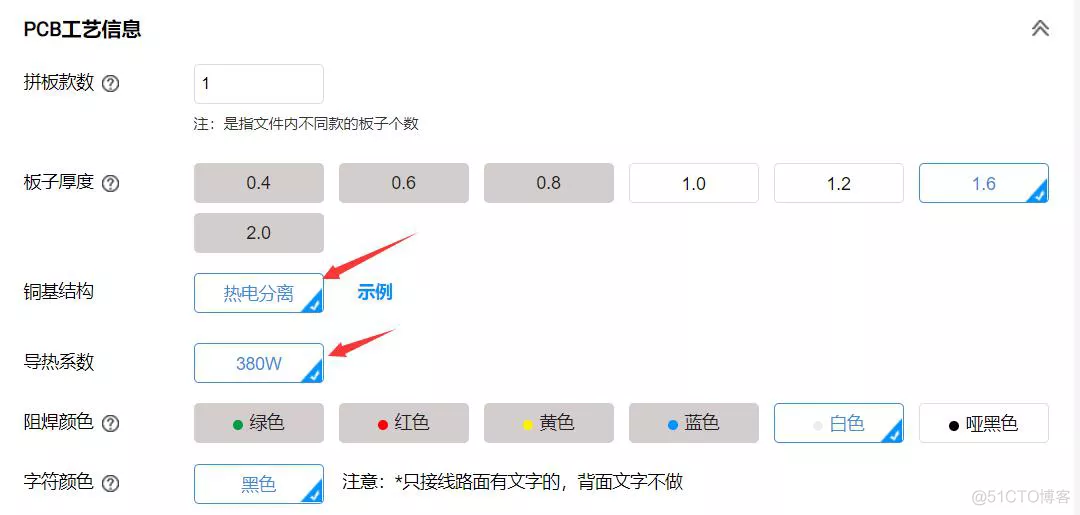

在PCB下单工艺选项中,有关于制作的详细选择:

困扰多年的PCB散热问题终于可以解决了!_java_13

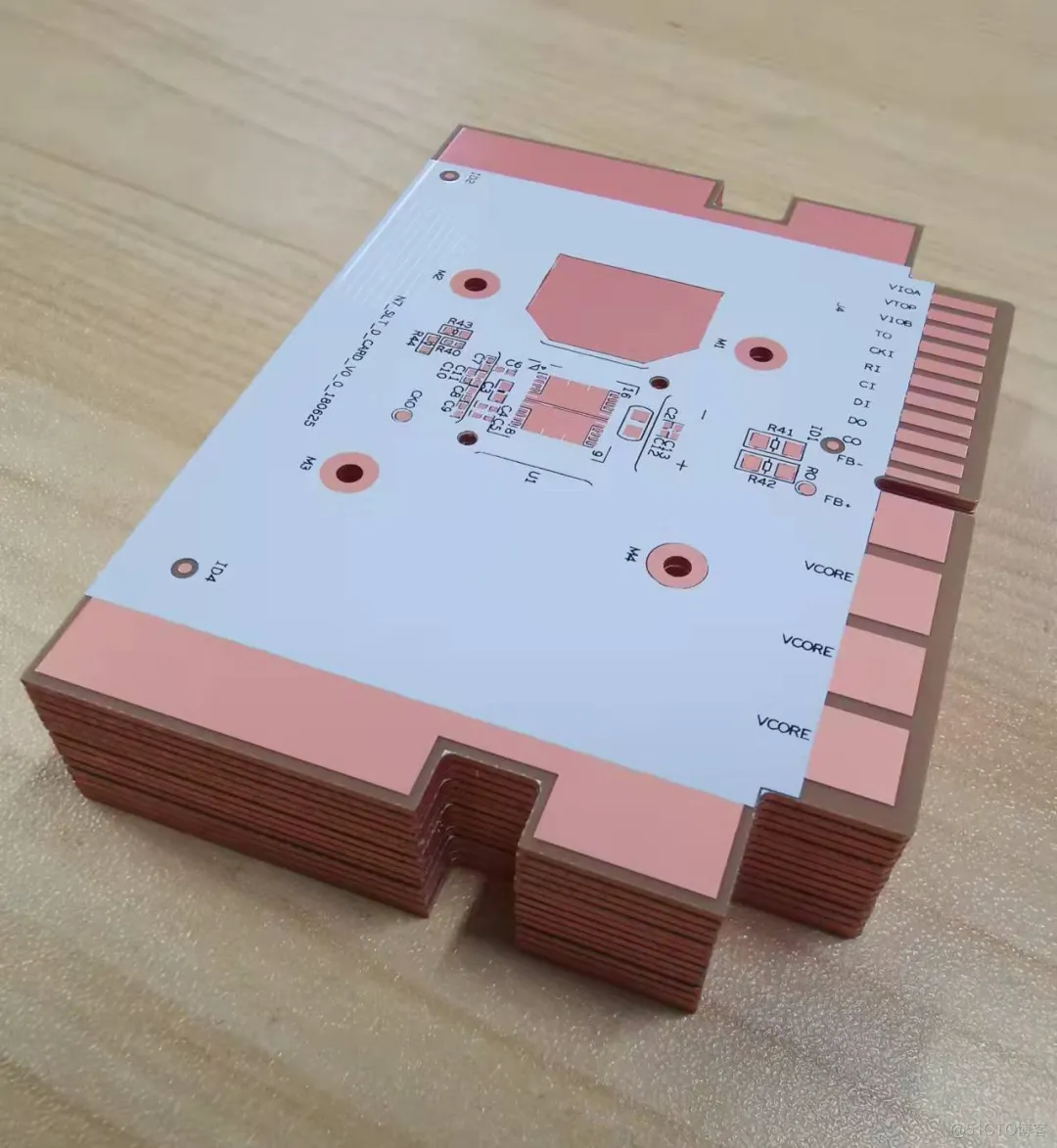

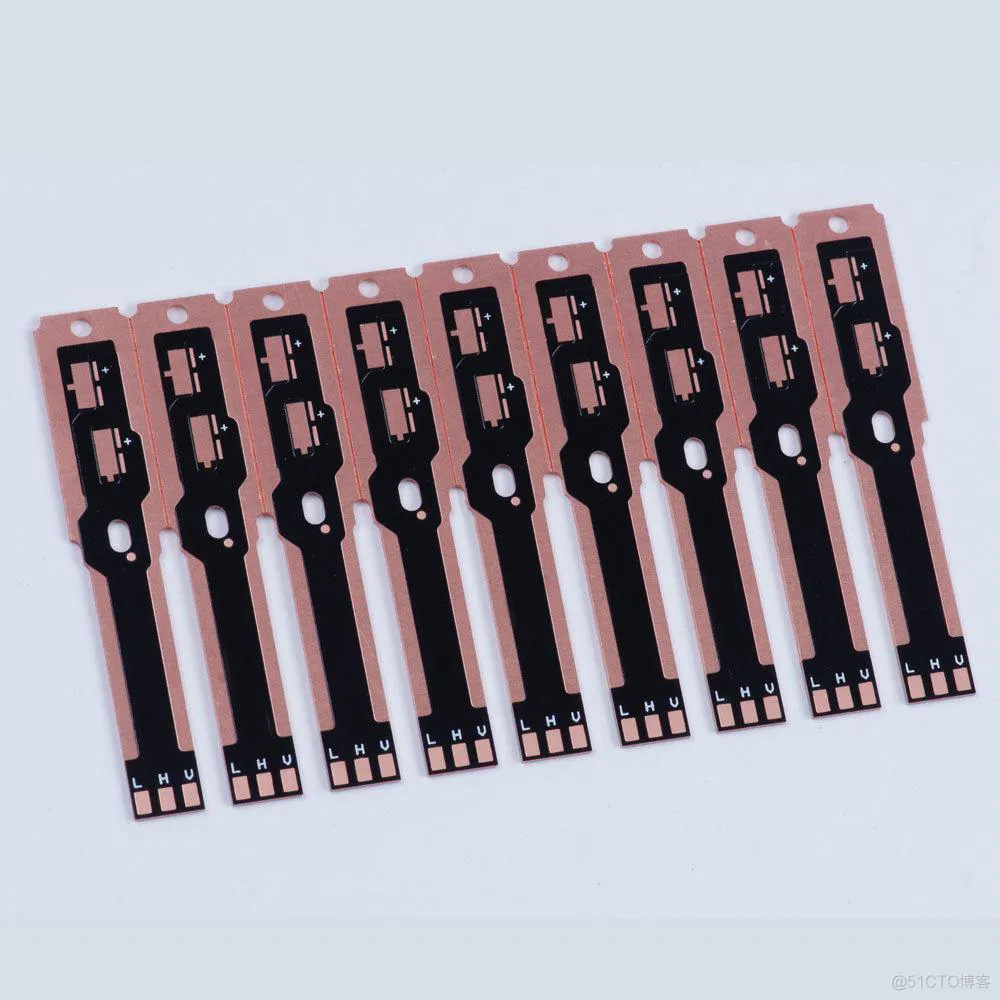

铜基板生产后成品图片:

困扰多年的PCB散热问题终于可以解决了!_编程语言_14

困扰多年的PCB散热问题终于可以解决了!_人工智能_15

敲黑板,划重点!!!嘉立创“热电分离铜基板”价格有很高的性价比

1. 嘉立创“热电分离铜基板”特价打样:1000 元/款

相比同行动不动1500 元/款及2000 元/款,一下能省最小500 元/款

2. 嘉立创“热电分离铜基板”特价板费:2000 元/平方米,

相比同行动不动3000 元/平方米的价格,一下省得了1000 元/平方米

嘉立创为什么首上“热电分离铜基板”特价打样

对于小功率1W 左右的灯珠,铝基板其实就能满足,不要浪费铜基板,而用到铜板的应用场合,绝对是大功率,如汽车灯,动不动几十W,或是几百,而铜的导热系数能达400W 左右,而只有“热电分离铜基板”才能发挥出铜的散热特性,所以嘉立创首上“热电分离铜基板”

相对于普通的板、铝基板,嘉立创这款铜基板通过自己独有的工艺和设计后,优势是显而易见的。在价钱上,现在嘉立创“热电分离铜基板”特价打样,性价比高,价格实惠,推荐!!
