Unity3D虚拟仿真：物体拆分实现技巧

一、前言

在仿真开发中，会遇到将模型进行移动、放大、旋转、拆分、合并等操作，其他的移动、放大、旋转都有比较多的例子进行参考，今天就分享一下如何将物体进行拆分

二、实现思路

这个实现的思路有很多的，比如：
1、先将模型拆分好，然后记录拆好的物体的坐标，然后拆分的时候让物体移动到拆好的物体的坐标

2、设置一个中心点，然后其他物体向这个中心点的反方向附加一个力，这样就有一种弹开的效果

3、添加物理效果，比如给所有物体增加碰撞盒，然后之间碰撞离散

4、以物体的法线向四周添加力，让物体离散

5、设置一个中心点，其他对象以这个中心点为目标点，计算跟这个中心点的距离，然后将这个距离乘2，就是这个对象新的位置

三、实现

咱们就按照第五个思路进行。就是先设置一个中心点，其他对象以这个中心点为目标点，计算跟这个中心点的距离，然后将这个距离乘2，就是这个对象新的位置。

1、首先设置一个中心点，这个中心点最好是所有物体的中心位置，这样其他对象才能均匀的拆分

登录后复制

using System.Collections.Generic;
using UnityEngine;

public class SplitTest : MonoBehaviour
{
    public Transform m_ParObj;//中心点
}

1.2.3.4.5.6.7.

2、获取所有的子对象

登录后复制

using System.Collections.Generic;
using UnityEngine;

public class SplitTest : MonoBehaviour
{
    public Transform m_ParObj;//中心点

    private void Start()
    {
        List<GameObject> m_Child = m_ParObj.GetChild();//获取所有子对象
    }
}
1.2.3.4.5.6.7.8.9.10.11.12.

因为Unity没有函数来直接获取所有子对象，所以这里用了扩展方法来获取所有子对象：

登录后复制

using System.Collections.Generic;
using UnityEngine;

public static class MyExtensions
{
    public static List<GameObject> GetChild(this Transform obj)
    {
        List<GameObject> tempArrayobj = new List<GameObject>();
        foreach (Transform child in obj)
        {
            tempArrayobj.Add(child.gameObject);
        }
        return tempArrayobj;
    }
}
1.2.3.4.5.6.7.8.9.10.11.12.13.14.15.

3、根据子对象和中心点计算出来距离，然后让这个距离乘2：

登录后复制

public Vector3 SplitObjTest(Transform m_ParObj, Transform _TargetObj)
{
	Vector3 tempV3;
	tempV3.x = (_TargetObj.position.x - m_ParObj.position.x) * 2;
	tempV3.y = (_TargetObj.position.y - m_ParObj.position.y) * 2;
	tempV3.z = (_TargetObj.position.z - m_ParObj.position.z) * 2;
	return tempV3;
}
1.2.3.4.5.6.7.8.

4、将所有的子对象一个个的传入这个函数中，求得目标位置，然后设置子对象移动到目标位置：

登录后复制

using System.Collections.Generic;
using UnityEngine;

public class SplitTest : MonoBehaviour
{
    public Transform m_ParObj;//中心点

    private void Start()
    {
        List<GameObject> m_Child = m_ParObj.GetChild();//获取所有子对象
        for (int i = 0; i < m_Child.Count; i++)
        {
            Vector3 tempV3 = SplitObjTest(m_ParObj, m_Child[i].transform);
            m_Child[i].transform.position = tempV3;
        }
    }

    public Vector3 SplitObjTest(Transform m_ParObj, Transform _TargetObj)
    {
        Vector3 tempV3;
        tempV3.x = (_TargetObj.position.x - m_ParObj.position.x) * 2;
        tempV3.y = (_TargetObj.position.y - m_ParObj.position.y) * 2;
        tempV3.z = (_TargetObj.position.z - m_ParObj.position.z) * 2;
        return tempV3;
    }
}
1.2.3.4.5.6.7.8.9.10.11.12.13.14.15.16.17.18.19.20.21.22.23.24.25.26.

5、将父对象赋值给ParObj卡槽：

6、效果展示：

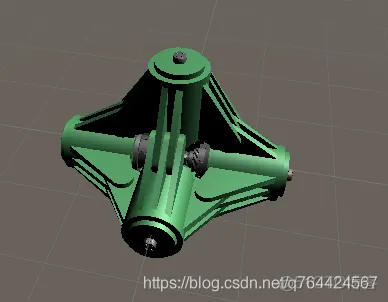

初始：

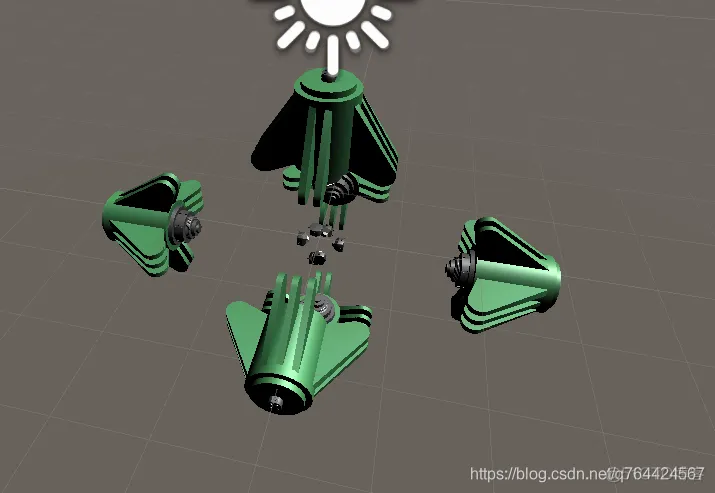

运行起来：

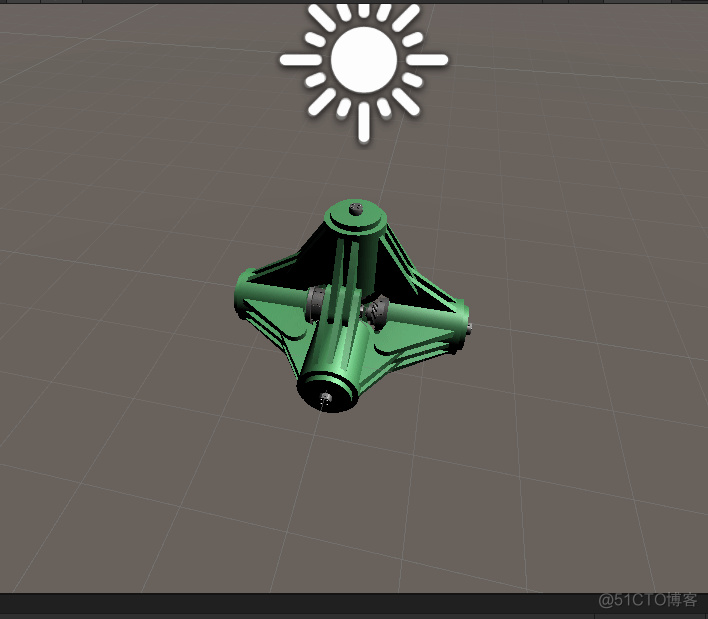

7、如果想要加入动画分解的效果，可以使用DoTween：

登录后复制

using System.Collections.Generic;
using UnityEngine;
using DG.Tweening;

public class SplitTest : MonoBehaviour
{
    public Transform m_ParObj;//中心点

    private void Start()
    {
        List<GameObject> m_Child = m_ParObj.GetChild();//获取所有子对象
        for (int i = 0; i < m_Child.Count; i++)
        {
            Vector3 tempV3 = SplitObjTest(m_ParObj, m_Child[i].transform);
            m_Child[i].transform.DOMove(tempV3, 3f, false);
        }
    }

    public Vector3 SplitObjTest(Transform m_ParObj, Transform _TargetObj)
    {
        Vector3 tempV3;
        tempV3.x = (_TargetObj.position.x - m_ParObj.position.x) * 2;
        tempV3.y = (_TargetObj.position.y - m_ParObj.position.y) * 2;
        tempV3.z = (_TargetObj.position.z - m_ParObj.position.z) * 2;
        return tempV3;
    }
}
1.2.3.4.5.6.7.8.9.10.11.12.13.14.15.16.17.18.19.20.21.22.23.24.25.26.27.

四、后记

根据小伙伴们的意见，修改了代码，加入了拆分和合并的功能。

将源工程也放入到CSDN

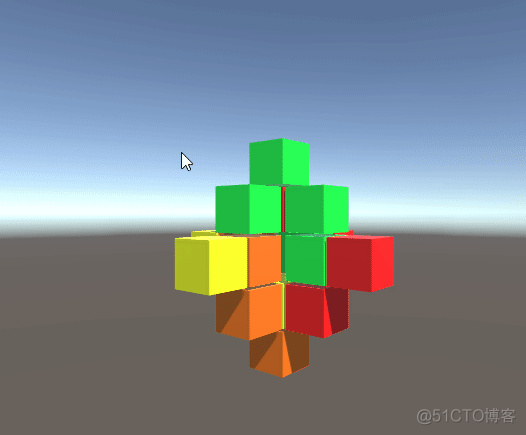

因为教程中涉及的模型属于保密模型，所以源工程中的模型改成了Cube替代，但是效果都是一样的，如下图所示：

修改后代码：

登录后复制

using DG.Tweening;
using System.Collections.Generic;
using UnityEngine;

public class SplitTest : MonoBehaviour
{
    public Transform m_ParObj;//中心点
    private List<GameObject> m_Child;//所有子对象
    private List<Vector3> m_InitPoint=new List<Vector3>();//初始位置

    private void Start()
    {
        m_Child = m_ParObj.GetChild();//获取所有子对象
        for (int i = 0; i < m_Child.Count; i++)
        {
            m_InitPoint.Add(m_Child[i].transform.position);
        }
    }

    private void Update()
    {
        if (Input.GetKeyDown(KeyCode.W))
        {
            //拆分
            SplitObject();
        }
        if (Input.GetKeyDown(KeyCode.S))
        {
            //合并
            MergeObject();
        }
    }

    private void SplitObject()
    {
        for (int i = 0; i < m_Child.Count; i++)
        {
            Vector3 tempV3 = SplitObjTest(m_ParObj, m_Child[i].transform);
            m_Child[i].transform.DOMove(tempV3, 3f, false);
        }
    }

    private void MergeObject()
    {
        for (int i = 0; i < m_InitPoint.Count; i++)
        {
            m_Child[i].transform.DOMove(m_InitPoint[i], 3f, false);
        }
    }

    public Vector3 SplitObjTest(Transform m_ParObj, Transform _TargetObj)
    {
        Vector3 tempV3;
        tempV3.x = (_TargetObj.position.x - m_ParObj.position.x) * 2;
        tempV3.y = (_TargetObj.position.y - m_ParObj.position.y) * 2;
        tempV3.z = (_TargetObj.position.z - m_ParObj.position.z) * 2;
        return tempV3;
    }
}
1.2.3.4.5.6.7.8.9.10.11.12.13.14.15.16.17.18.19.20.21.22.23.24.25.26.27.28.29.30.31.32.33.34.35.36.37.38.39.
40.41.42.43.44.45.46.47.48.49.50.51.52.53.54.55.56.57.58.59.
