TSMaster实现LIN RBS：剩余总线仿真教程

一、硬件连接准备

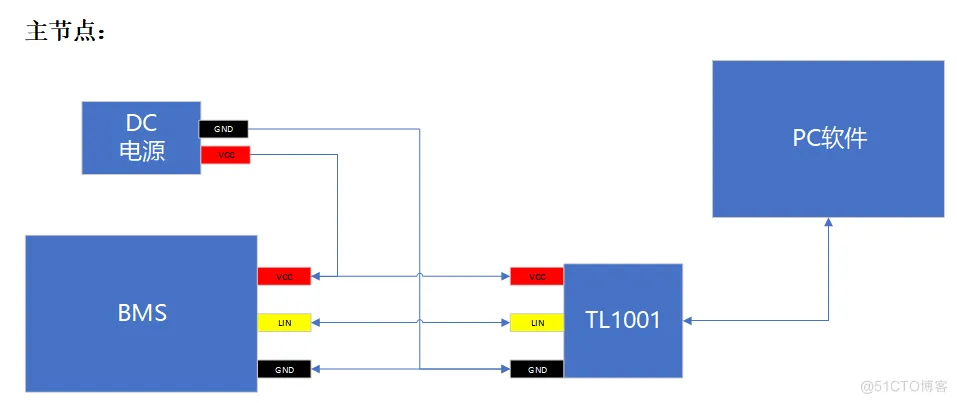

首先连接同星 LIN 硬件，使用同星 LIN 硬件仿真主节点模式下，需要外部电源供电，为了保持 LIN 总线电平信号跟被测件一致，连接示意图如下：

▲注意：如果使用 TC1012P、TC1016P 以及 TC1026P，为 USB 供电的型号，不需要外部供电。

二、TSMaster 软件 LIN RBS 操作流程

1. 导入 LDF 文件

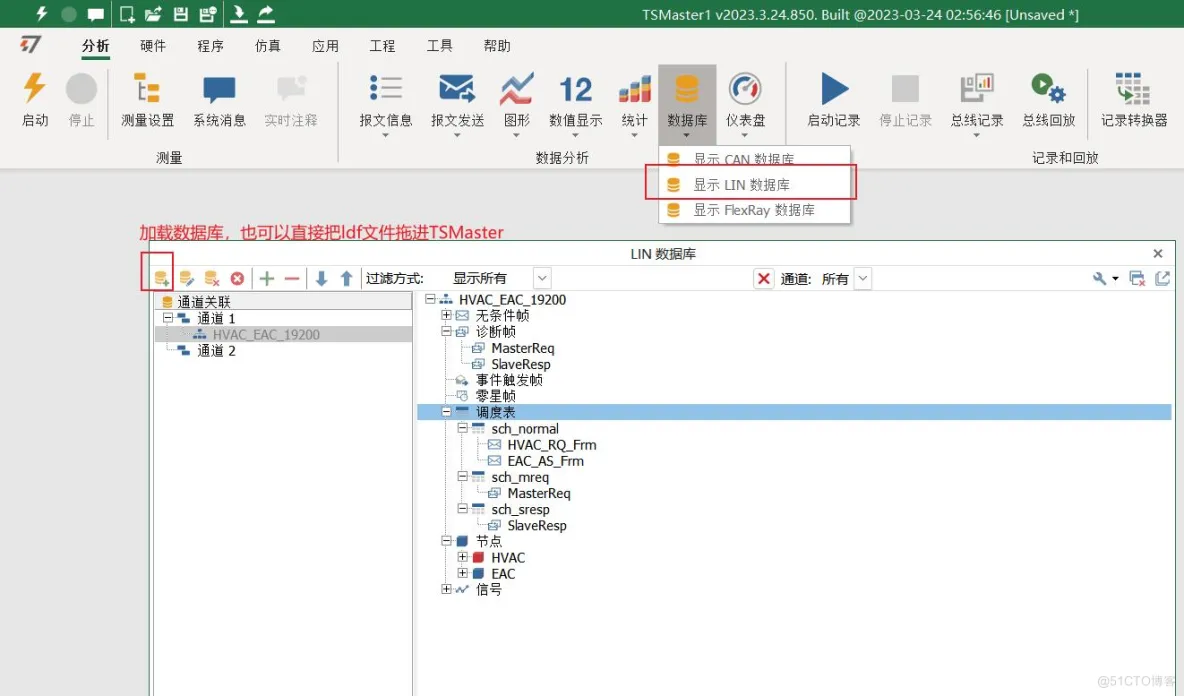

通过【数据库】加载 ldf 文件，也可以直接将 ldf 文件拖入到 TSMaster 中。可以查看到 LDF 文件里的节点, 其中标红的为主节点，数据库中包含了节点调度表信息，报文和信号定义：

2. LIN 通道选择

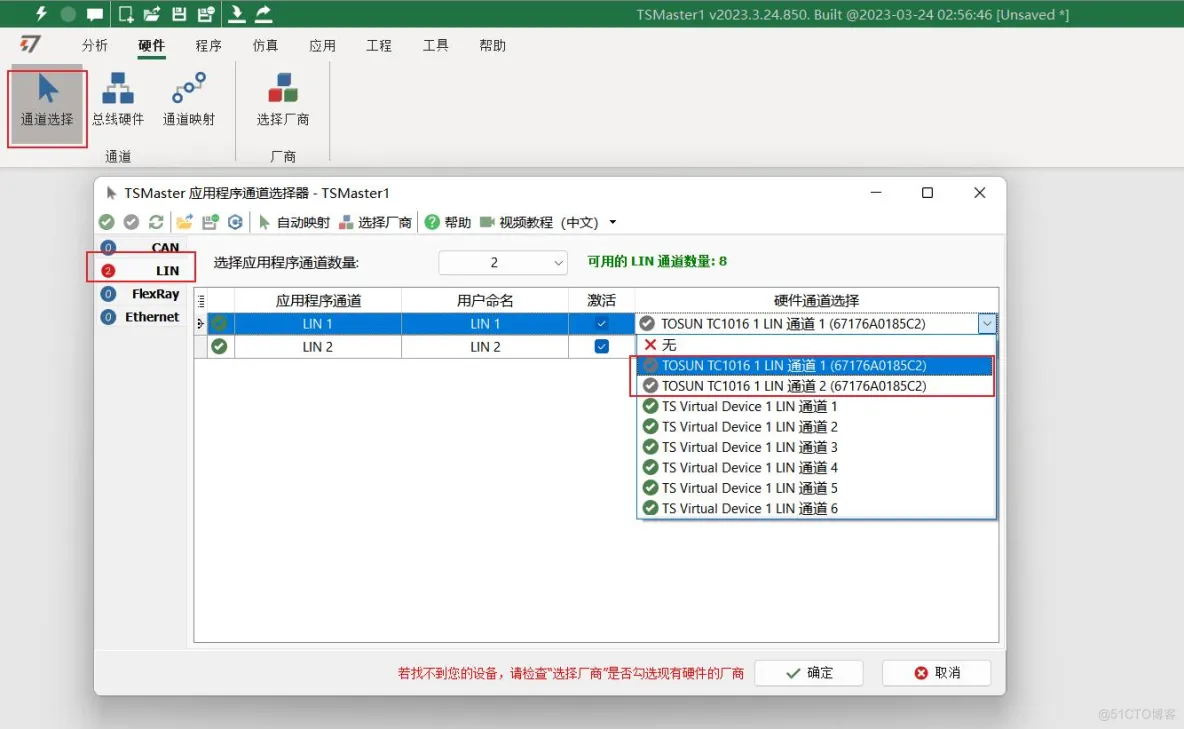

在硬件栏的【通道选择】中选中 LIN，选择好【应用程序通道】数量，接着在通道选择处有下拉选项可以选择带有硬件名称和序列号的真实硬件通道（如图为 TC1016）：

3. 进行 LIN 总线仿真配置

3.1 LIN 主从节点激活

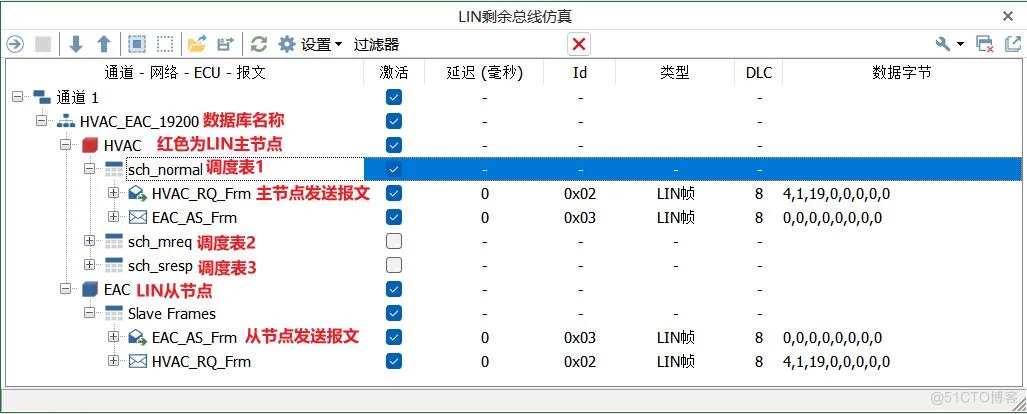

通过【仿真】->【LIN 总线仿真】打开 LIN 总线仿真模块，在 LIN 剩余总线仿真中可以查看到已绑定数据库的通道有网络、节点、调度表和报文激活勾选选项。

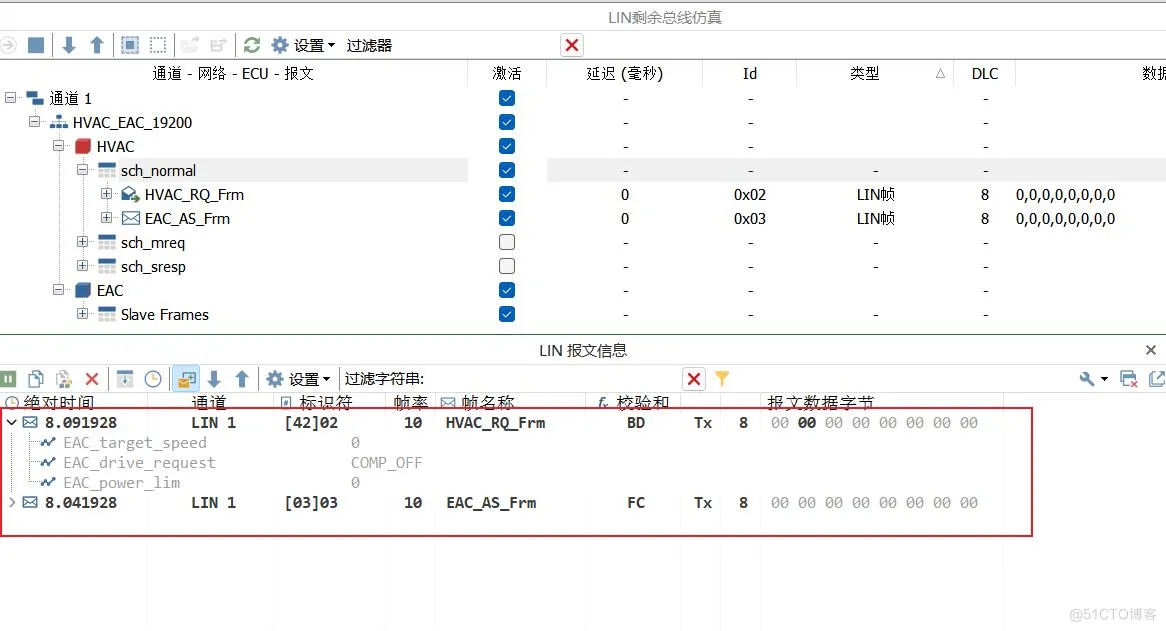

其中红色的节点为主节点如 HVAC，在此处勾选激活网络->节点->调度表后，就可以通过 RBS 来仿真该节点，启动仿真后，在报文信息窗口中可以查看到节点中的报文收发信息。

3.2 配置项说明

TSMaster 的 RBS 模块，主要包含如下的配置项：

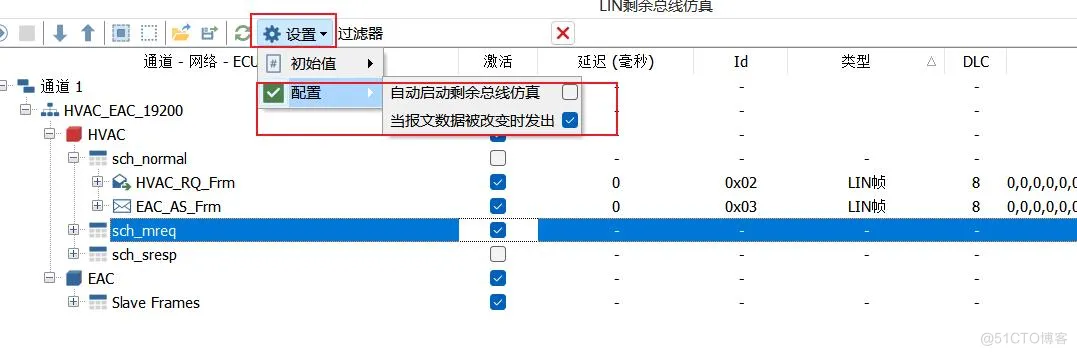

➢ 自动启动剩余总线仿真：如果使能，则在连接应用程序的时候，自动启动剩余总线仿真模块。

➢ 当信号被更改时自动发送信号所在报文：如果使能，则信号修改的时候立即发送该报文。

4. 修改 RBS 仿真节点的信号值

4.1  LIN 剩余总线仿真修改

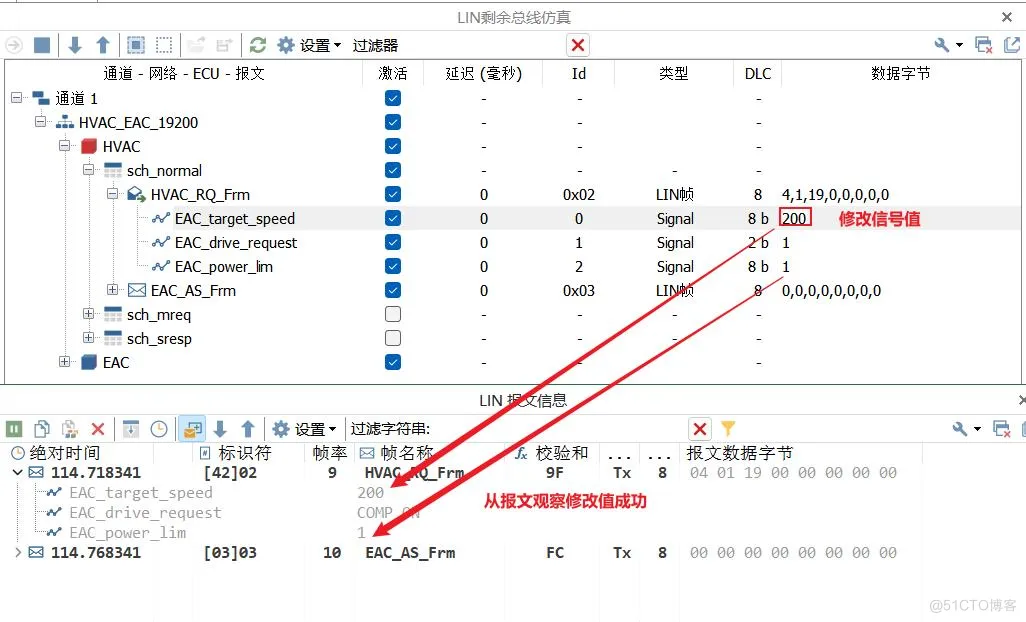

勾选了需要仿真的网络节点及调度表后，展开调度表->报文->信号，在信号的数据字节栏可以看当当前仿真信号的信号值，在此处直接输入可更改仿真的信号值：

4.2 结合 C 脚本修改信号值

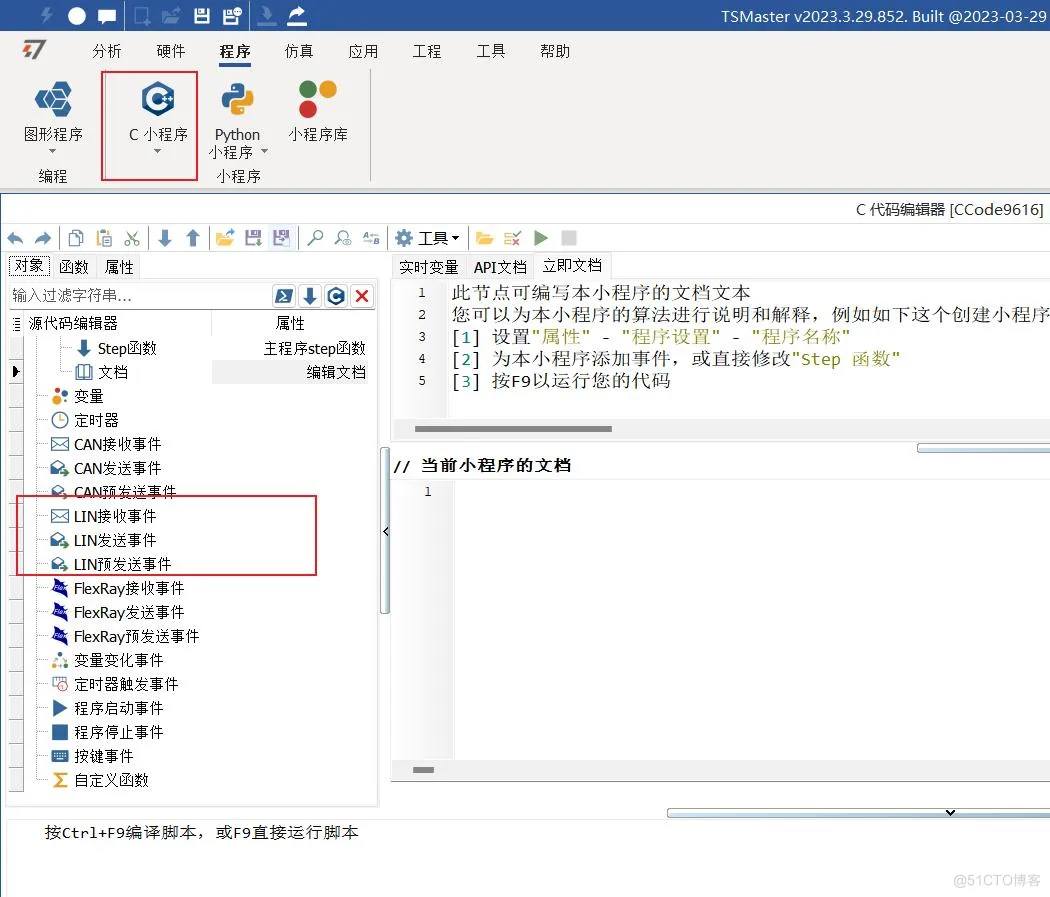

在 RBS 模块配置完之后，打开一个 c 小程序模块，可以看到有 LIN 相关的接收\发送\预发送事件，当前需要对总线仿真中的信号值进行赋值，步骤如下：

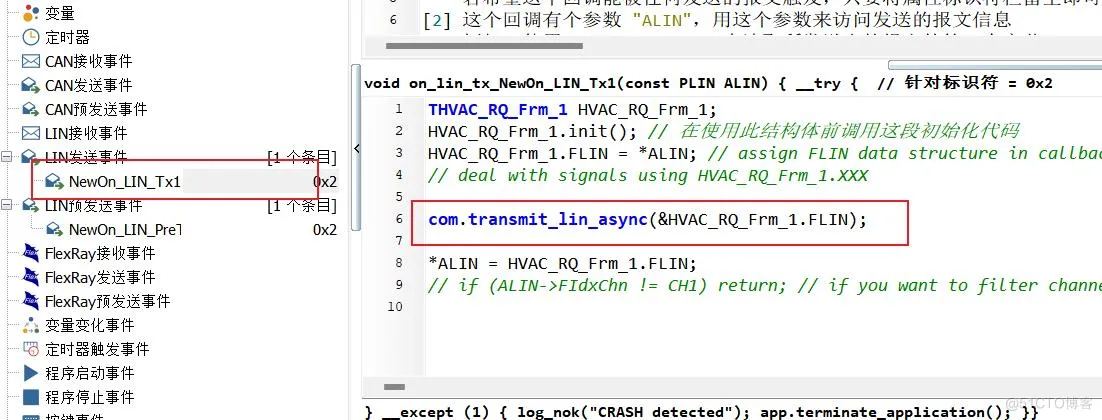

1）首先创建该报文的 LIN 发送事件和预发送事件，在 LIN 发送事件里定义需要赋值信号的报文，然后使用 transmit_lin_async 函数发送该报文，主要是为了触发LIN 预发送事件：

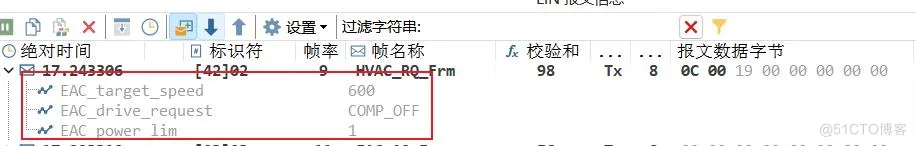

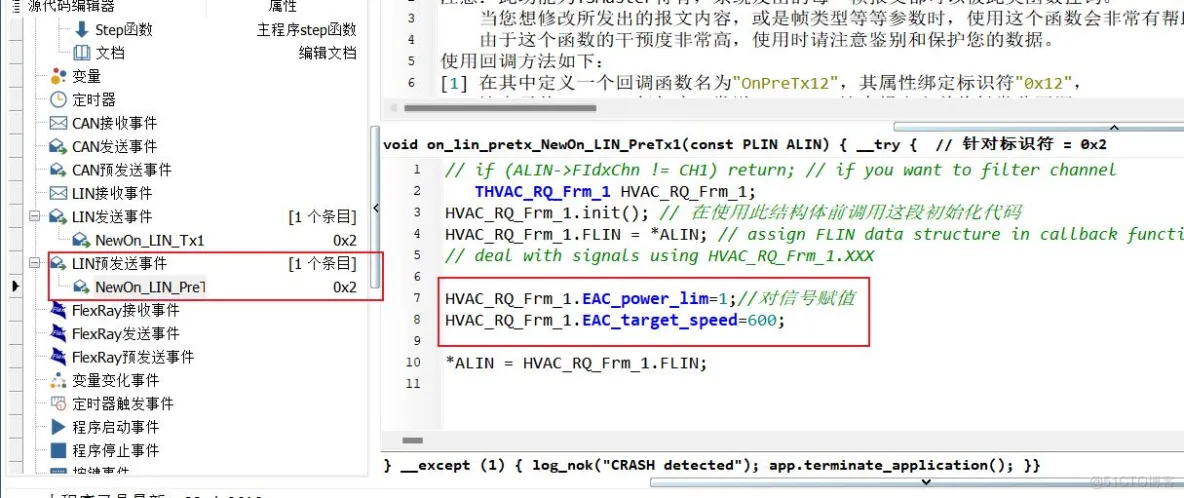

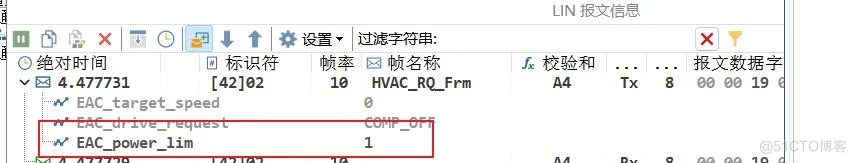

2）触发了预发送事件之后，就可以在预发送事件里直接对信号赋值，赋值之后编译执行脚本，可以在报文消息窗口看到该信号的值已经更改：

4.3 结合面板修改信号值

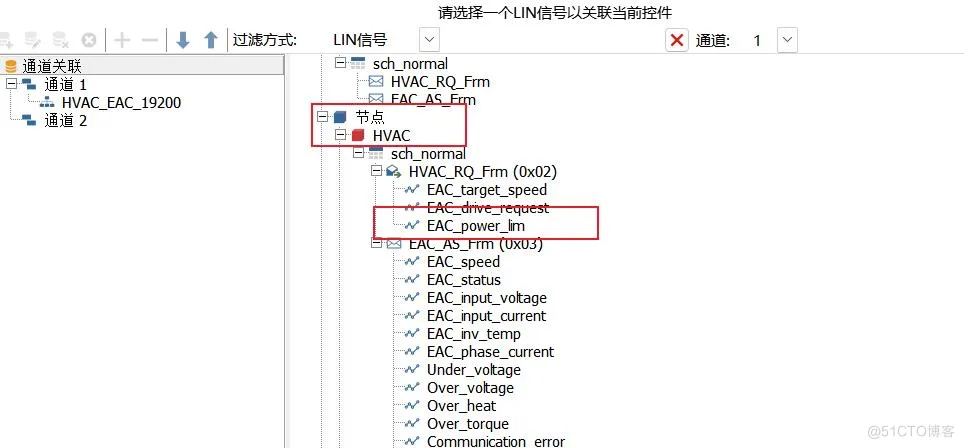

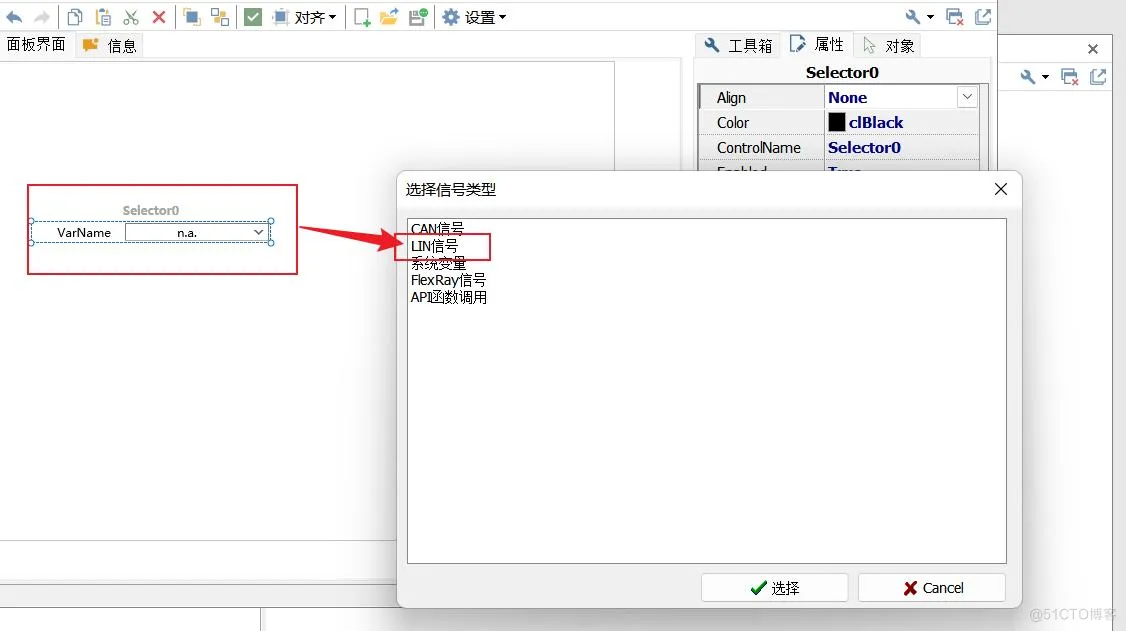

1）先在【仿真】->【面板】创建一个面板，创建一个输入控件，此处使用选择器，双击控件选择 LIN 信号（图一），然后找到仿真节点下的发送报文的信号进行绑定（图二）。

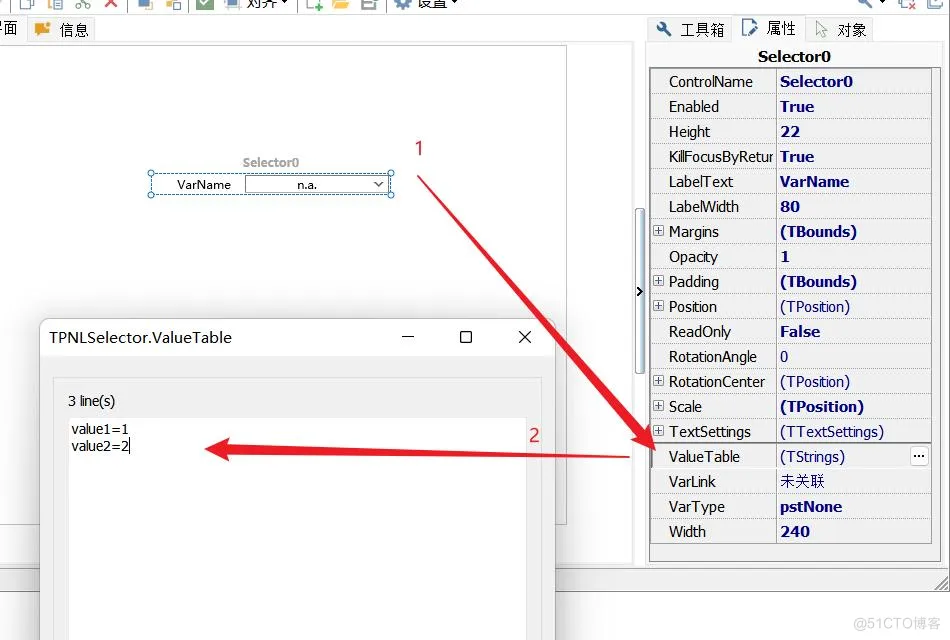

2）在面板选中控件在属性出可以更改控件的值（图一），然后启动仿真，使用选择器控件即可修改仿真信号的信号值（图二）。
