OptiSystem光接收机设计：仿真与优化

1   光接收机简介

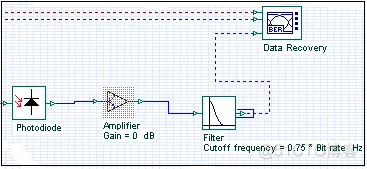

在光纤通讯系统中，光接收机的任务是以最小的附加噪声及失真，恢复出由光纤传输后由光载波所携带的信息，因此光接收机的输出特性综合反映了整个光纤通讯系统的性能。一般一个基本的光接收机有以下三个部分组成，可见图2.1：

1) 光检测器

通常，接收到光脉冲所载的信号代表着0或者１的数位，利用光检测器，其转变为电信号。目前广泛使用的光检测器是半导体光电二极管，主要有PIN管和雪崩光电二极管，后者又称APD管。

2) 放大器

包括前置放大器和主放大器，前者与光电检测器紧相连，故称前置放大器。在一般的光纤通讯系统中，经光电检测器输出的光电流是十分微弱的，为了保证通信质量，显然，必须将这种微弱的电信号通过放大器进行放大。在OptiSystem提供的Photodiode元件中已内置了前置放大器。

3) 均衡器、滤波器

需要均衡器、滤波器等其他电路装置对信号进行进一步的处理，消除放大器及其他部件（如光纤）等引起的波形失真，并使噪声及码间干扰减到最小。接收机的噪声和接受机的带宽是成正比的，当使用带宽小于码率的的低通滤波器时，可以降低系统的噪声。　

4) 解调器

为了使信码流能够并有利于在光纤系统中传输，光发射机输出的信号是经过编码处理的，为了使光接收机输出的信号能在PCM系统中传输，则需要将这些经编码处理的信号进行复原。

在该结构中，在已经内建了判决器和时钟恢复电路的误码率分析仪（BER Analyzer）中可以得到最终复原的信号，并可对最终的输出信号的误码率等各项参数进行检测、分析。

2 光接收机模型设计案例：PIN光电二极管的噪声分析

2.1  设计目的

影响光接收机性能的主要因素就是接收机内的各种噪声源。接收机中的放大器本身电阻会引入热噪声（Thermal Noise），而放大器的晶体管会引入散粒噪声（Shot Noise），而且多级放大器中会将前级的噪声同样放大，计算分析这些噪声对我们分析、优化光接收机以及整个光通讯系统都是有十分重要的作用。

2.2  原理简介

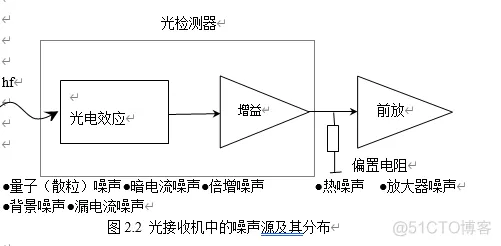

噪声是一种随机性的起伏量，它表现为无规则的电磁场形式，是电信号中一种不需要的成分，干扰实际系统中信号的传输和处理，影响和限制了系统的性能。在光接收机中，可能存在多种噪声源，它们的引入部位如图2.2所示。

2.3 模型的设计布局图

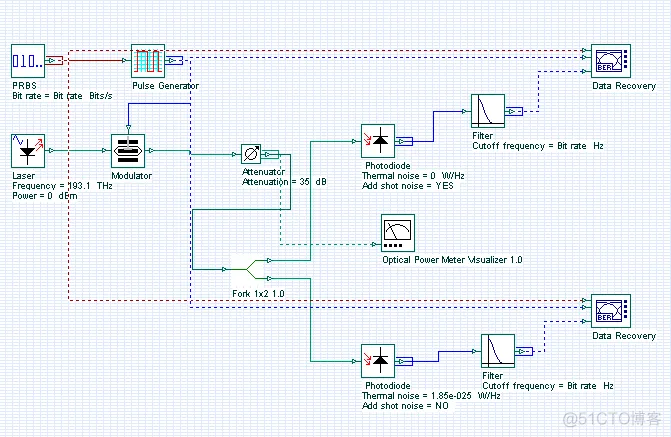

图2.3为PIN光电二极管噪声分析的OptiSystem设计布局图：

图2.3 光电二极管的噪声分析的设计布局图

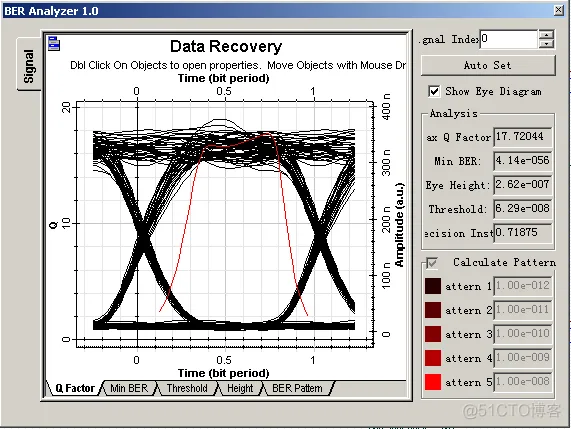

图2.4  光电二极管的Shot  Noise（上图）

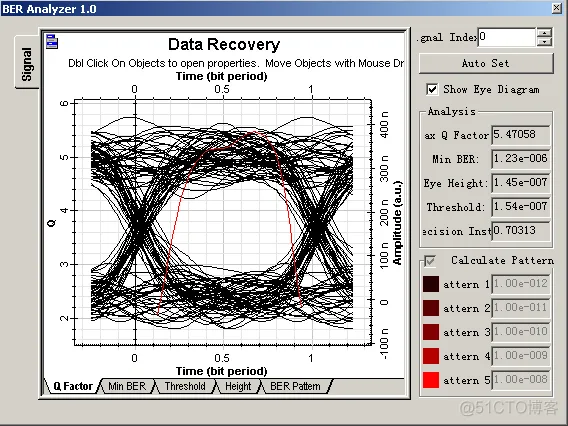

图2.5  光电二极管的Thermal Noise（下图）

如图2.3所示，从外调制激光发送机输出的调制光信号，经衰减器后，由Fork复制为两路相同的信号分别送入不同噪声设置的光电二极管。上端的PIN管不考虑热噪声，而具有Shot Noise；而下端的PIN管的热噪声为1.85e-25W/Hz，没有Shot Noise，然后分别送入滤波器和最终的误码率分析仪中，其中两路中的低通滤波器的截止频率和码率都是一样的。

在图2.4中，用户可以看到上端PIN管中Shot Noise是依赖于信号强度大小的。而在图2.5中，下端的PIN管不计入Shot Noise，而只考虑热噪声；可以发现该噪声的大小也是依赖于信号强度的。

从本例中，我们可以观察到热噪声和散粒噪声对最终传输的信号质量的影响，并可以根据数据模拟有个定量的分析和计算。此外，还可以对噪声参数的调试，观测不同噪声对整个系统性能的影响程度的大小。并且，我们可以得出，在这样一个小信号系统中，光检测器的偏置电阻及放大器电路的热噪声是最主要的噪声源。
