Vivado 随笔 行为仿真（Behavior Simulation）相关事宜

仿真界面

如下为仿真界面下常使用的功能：

仿真文件结构

这里所说的仿真文件结构不是指仿真文件（TB文件）的内容结构，而是仿真文件的层次结构。

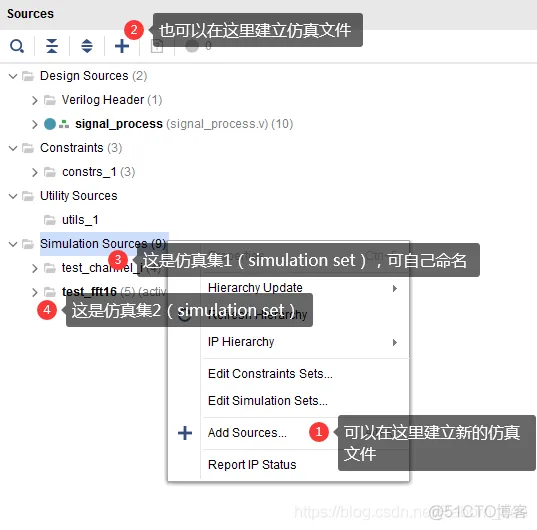

如下图：

可以设置多个仿真集，每个仿真集可以对某一个设计文件进行仿真，例如上图对fft进行仿真，单独建立仿真集，命名为：test_fft；

对滤波器进行仿真，单独建立仿真集test_channel等。

这样，很清晰地管理我的仿真文件。

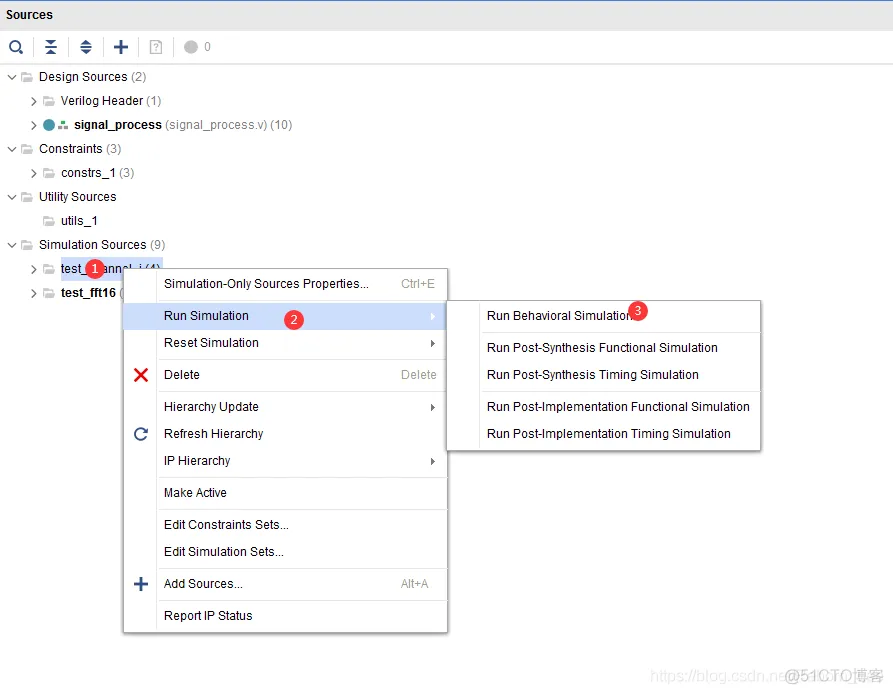

每次只有一个仿真集处于有效状态（active），如下图，我们可以对某一个仿真集右击运行来运行某一个仿真集文件：

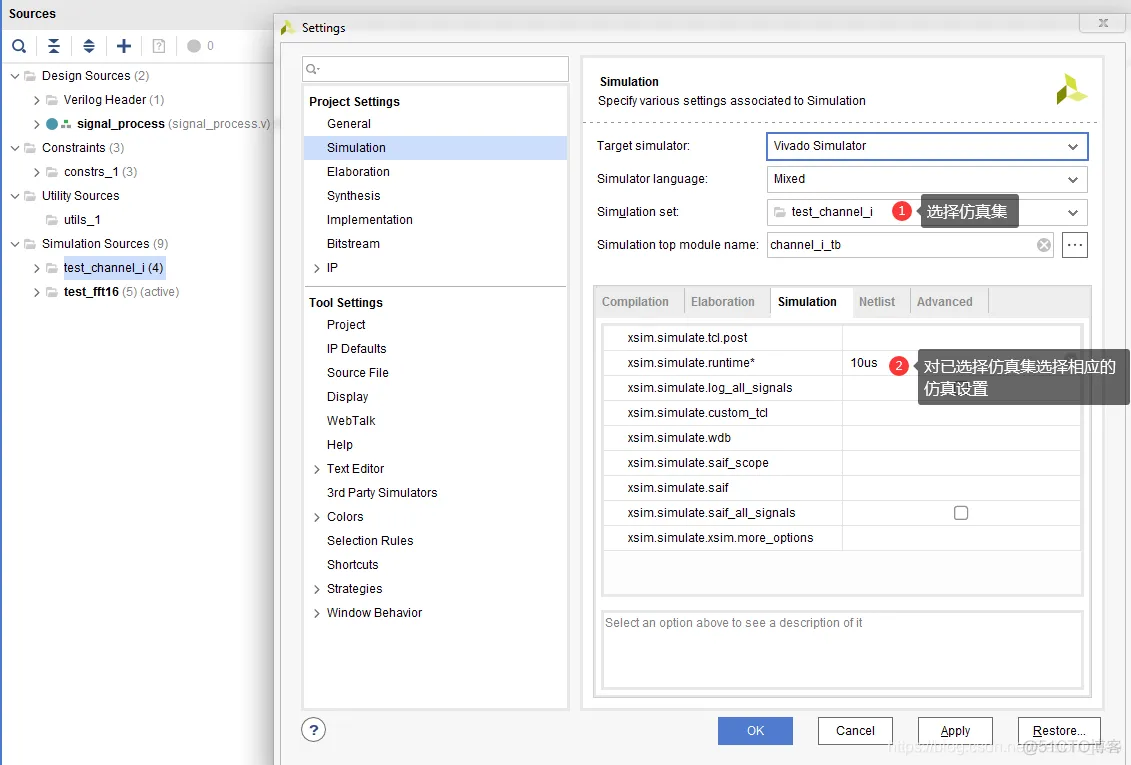

可以为不同的仿真集设置不同的仿真选择，例如下面设置仿真时间：

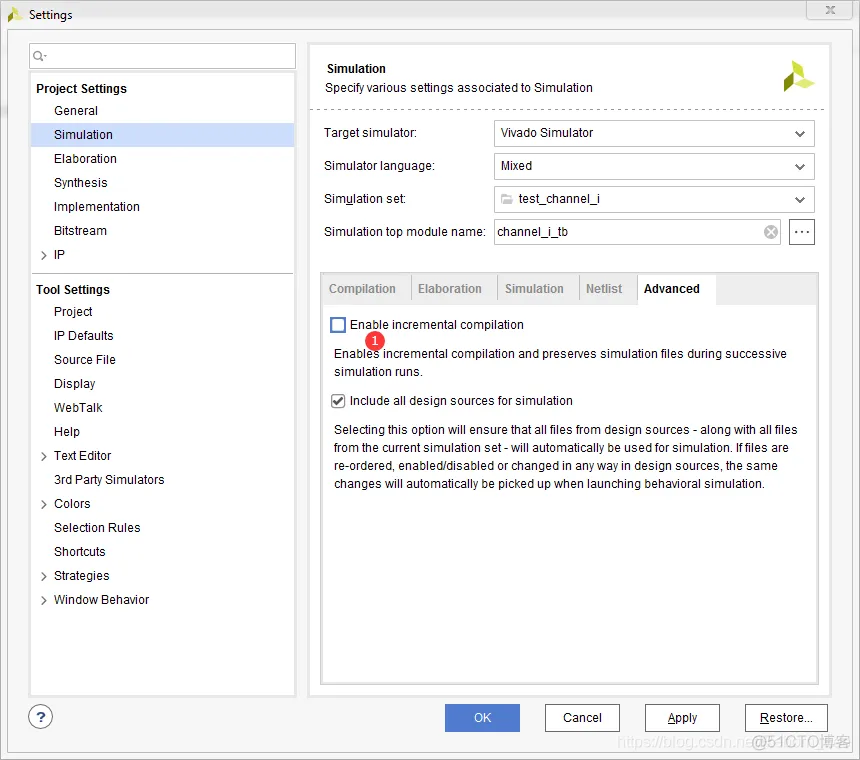

有时候如下选择勾掉也许会解决一些仿真中的难解错误：

例如：Vivado行为仿真报错记录：[VRFC 10-3032] 'xbip_pipe_v3_0_5.xbip_pipe_v3_0_5_viv_comp' failed to restore

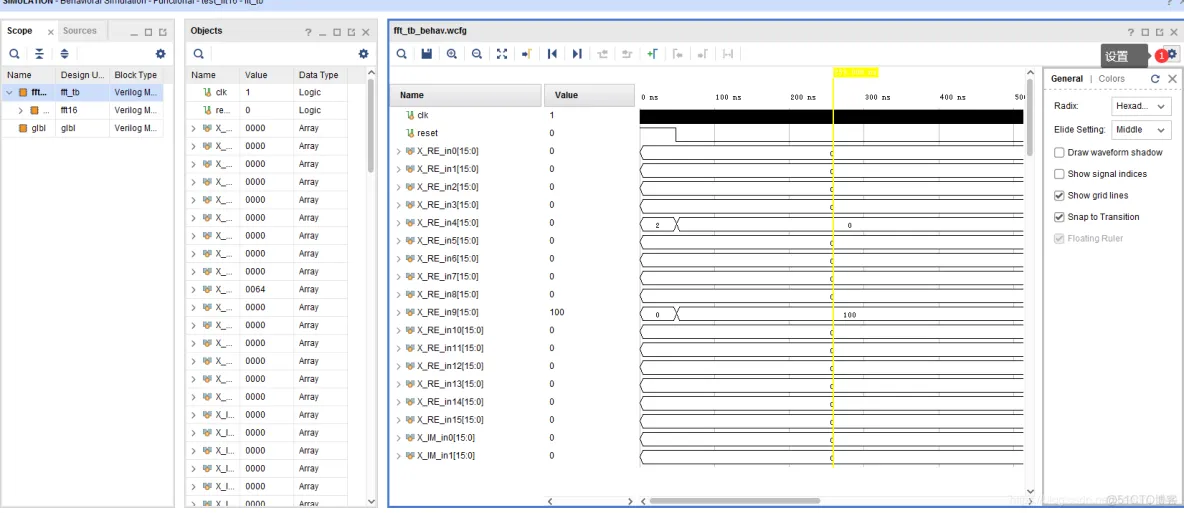

Vivado默认的仿真波形是黑色背景色，蓝色波形，变量值默认为十六进制，我们可以在如下设置界面设置这些东西，让波形的颜色为黑白的，更加直观。

进制也可以根据自己的需要进行设置。

Scope & Object

这里单独说一下Scope以及Object：

可以打开Scope的设置界面，可见：

Scope可以是如下这几种类型：

如下选中的是比较常用的，一般来说，我们看一下module里面的信号就可以了。

如果你的仿真文件里面用了task，当然也可以选中。

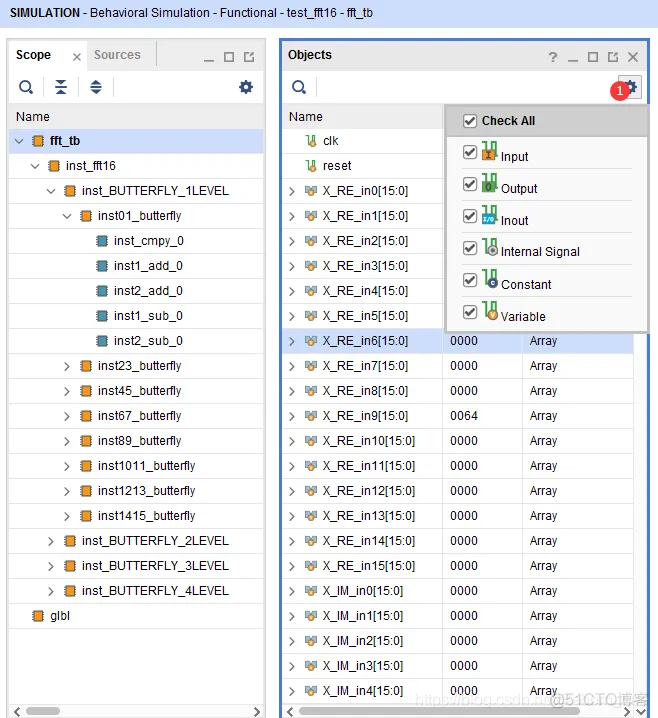

同理，在Object窗口，点击设置，也可以看到Object包括那些东西：

无非就是输入输出，以及内部信号，常量等。

与scope以及object相关的TCL命令：

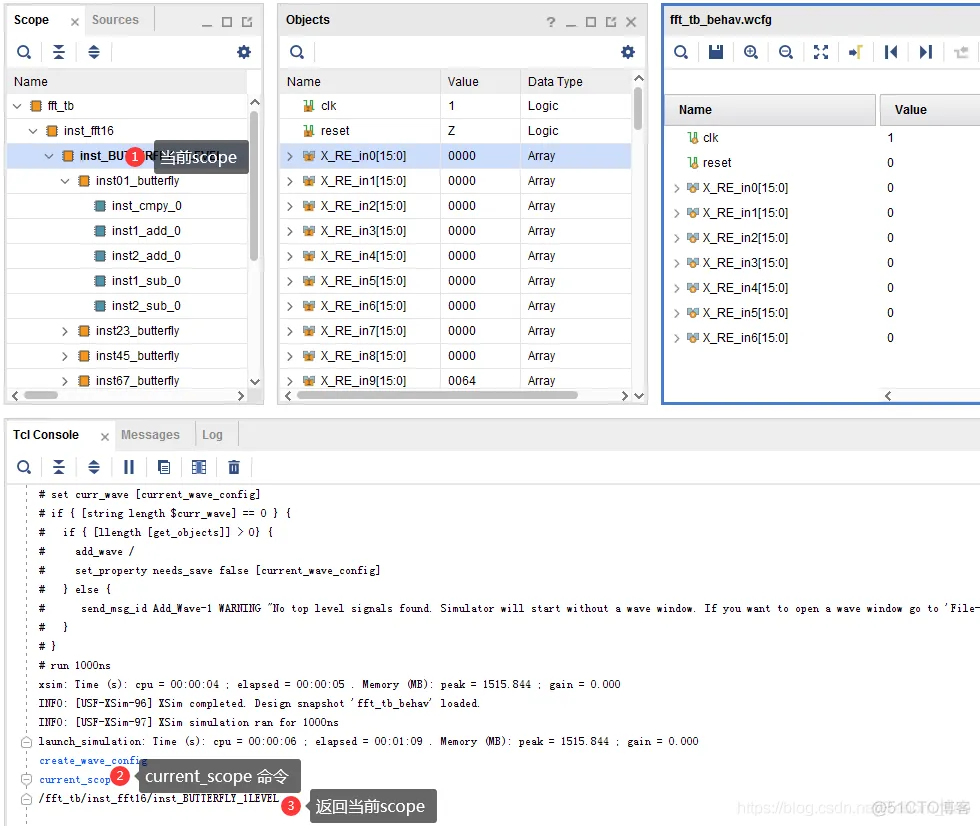

current_scope：显示当前的scope

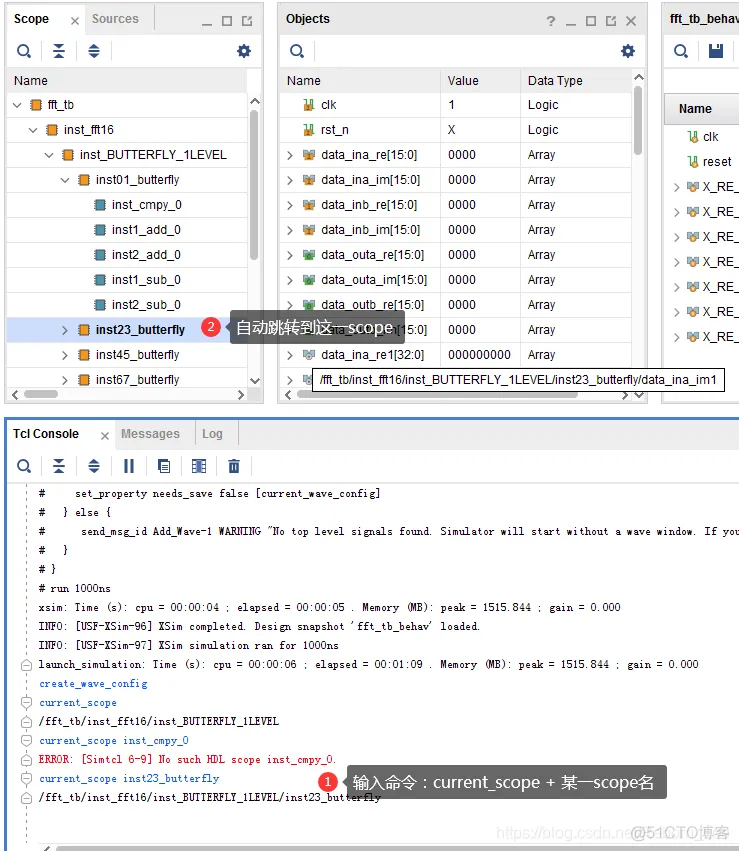

current_scope+某一scope名：

跳转到该scope下，并且object伴随着改变成该scope的object。

开辟新窗口

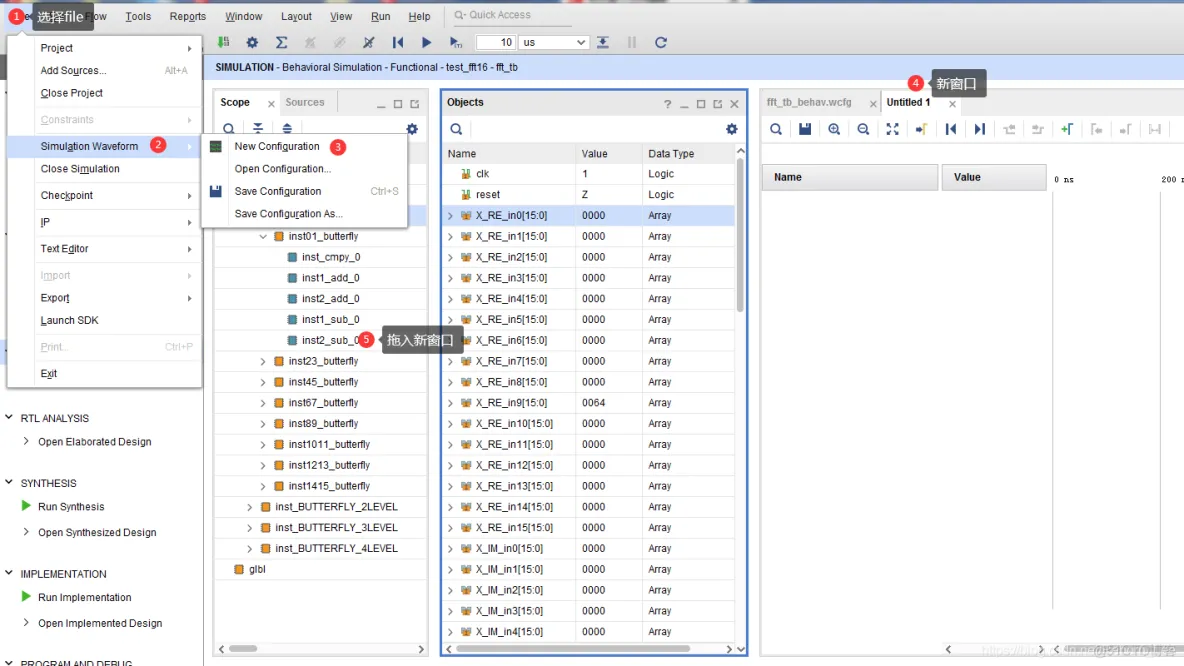

这是这篇博客的目的，就是要用这个功能，一个窗口显示不完，可以使用多个波形窗口进行显示，步骤如下：

剩下的，自行探索吧。
