MATLAB高级绘图教程

1 绘图命令

Matlab提供了一些绘图选项，用于确定所绘曲线的线型、颜色和数据点标记符号。这些选项如表所示：

2 基本命令

2.1 plot() 调整显示参数

Matlab中，plot绘图的曲线线宽、标记点大小、标记点边框颜色和填充颜色的设置：

1 LineWidth：用于设置线宽，其后选项为数值，如0.5,1,2.5等，单位为points；

2 MarkerEdgeColor：用于设置标记点的边框线条颜色，其后选项为颜色字符，如‘g’，‘b’，‘k’等；

3 MarkerFaceColor：用于设置标记点的内部区域填充颜色，其后选项为颜色字符，如‘g’，‘b’，'k’等；

4 Markersize：用于设置标记点的大小，其后选项为数值，单位为points。

plot(x,y,'bd-');plot(x,y,'bd',x,h,'gp',x,w,'ro-');plot(x,y,'--p','MarkerSize',10,'MarkerFaceColor','m','MarkerEdgeColor','b','LineWidth',1.5);1.2.3.

2.2 hold on,hold off 清除之前的图形

hold onhold off1.2.

2.3 legend() 多图标注

legend('字符内容');1.

2.4 xlabel(); ylabel();以及zlable();

xlabel('字符内容');ylabel('字符内容');zlabel('字符内容');1.2.3.

2.6 title();

title('字符内容');1.

2.7 text();文本

str='$$ \int_{0}^{2} x^2*sin(x)dx$$'text(0.25 , 2.5 , str,'Interpreter','latex');%依次是坐标位置，字符内容，'Interpreter','latex'1.2.

2.8 annotation();用于在图上绘制符号

annotation('arrow','X',[0.32 , 0.5],'Y',[0.6 , 0.4]);%绘制箭头1.

2.9 关于图像字体和轴的设置命令

gca和gcf是专门针对Axes和Figure的指令。

get()获取特征；set()设置特征。

%%设置坐标最大最小值set(gca,'XLim',[0 , 2*pi]);   %xlim([0 , 2*pi])set(gca,'YLim',[-1.5 , 1.5]); %ylim([-1.5 , 1.5])%%设置轴的字体和刻度set(gca,'FontSize',15);%轴的字体设置set(gca,'XTick',0:pi/2:2*pi);%轴的刻度设置1.2.3.4.5.6.7.

3 同一figure中绘制多个图形

​我们经常遇到一些情况，需要在同一幅图里面比较多个函数，这就需要画在一起来对比。比如,比较tanx和sinx和x在0-pi/2之间的大小。

syms x;x = 0 : 0.01 : pi/3;%设置x的范围f = [sin(x) ; tan(x) ; x];%定义函数矩阵%等价于%f = [sin(x) ; %   tan(x) ; %   x];figure;plot(x,f);1.2.3.4.5.6.7.8.9.10.11.

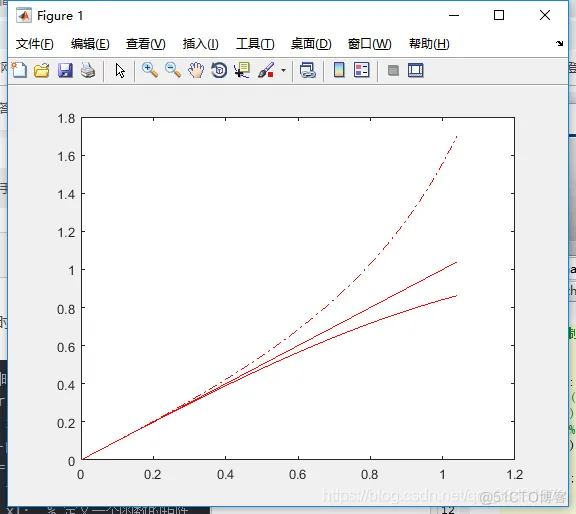

结果如下：
