MATLAB基础学习：Plotting in MATLAB绘图教程

1.2D (x, y) Plots

首先创建一个二维图形

X=0:1:10;
y=x.^2;
plot(x,y)

2.Adding a Grid to a Plot

  >>grid on %打开网格。


>>grid off %关闭网格。

3.Plot Title and Axis Labels（图形标题与坐标轴标签）

title()函数：

       title（txt）将指定的‘txt’标题添加到gac（是用来返回当前axes对象的句柄）命令返回的坐标区域中

       title（target，value）将标题添加到target指定的坐标区，图例上。

       title（_,name,value）使用一个或者多个名称——值对组 参数修改 标题外观。

示例：

   title（date）:返回date函数的当前日期。

   title（['the number is:',num2str(x)]）%x是一个已 赋值 的变量。

    title('my color is:','Color','b')%利用name-value对组参数设置颜色

   title({'First line';'Second line'})%创建多行标题。

   .........跟多方法请参考MathWork中国。

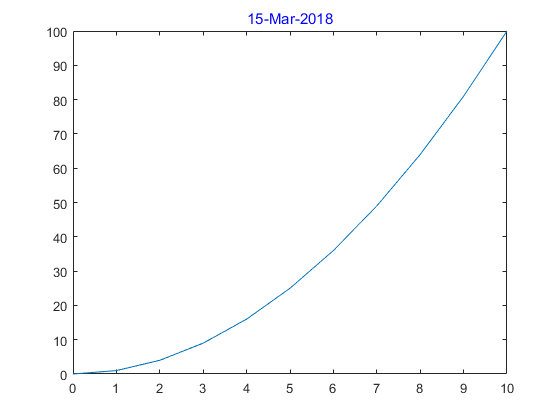

>>title(date,'color','b')

xlabel()函数：为x轴添加标签（具体用法如title所示）

>>xlabel('X','FontSize',12,'FontWeight','bold','Color','r')

  ylabel()函数同xlabel相同。


>>ylabel('Y','FontSize',12,'FontWeight','bold','Color','r')

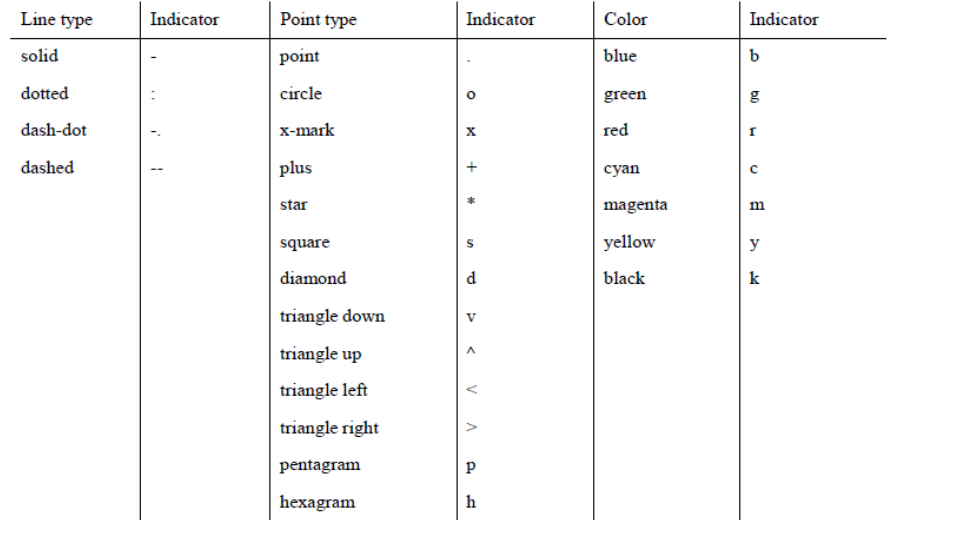

4.plot（）的线型、标记符和颜色

 x=1:1:10;y=[4,6.2,8,3.2,11,7.6,5.4,2.1,9.2,4];plot(x,y,'-.r*')

注意：这里不支持使用“-.r*”创建字符串。

同时，若只想创建点，而不想创建曲线。可以再上面的例子上使用。

plot(x,y,'o')

5.在同一个图中画多条曲线

方法一：

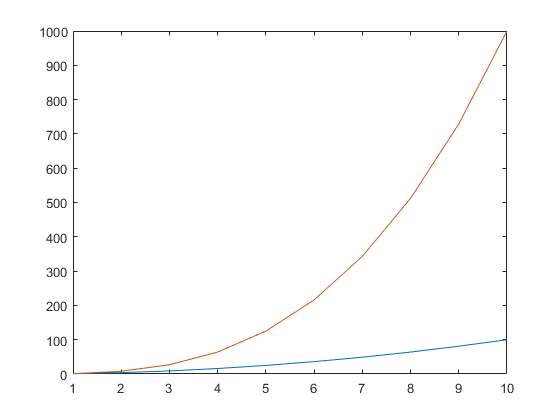

x=1:1:10;y1=x.^2;y2=x.^3;plot(x,y1,x,y2);

方法二：

plot(x,y1);hold on;plot(x,y2);hold off;

6.创建多个图像

以上面的 数据 作为例子：

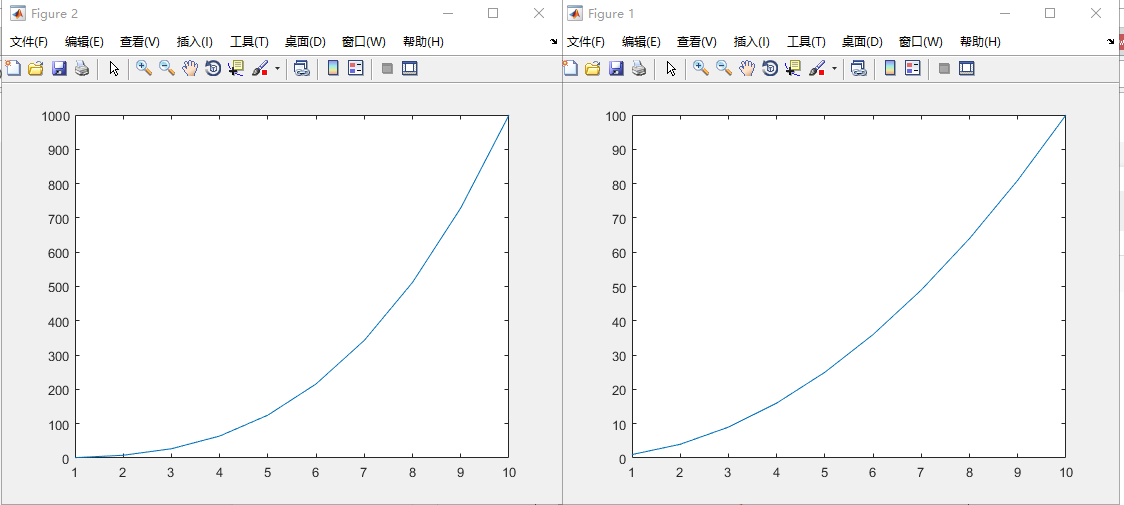

figure（1）;plot(x,y1);figure(2);plot(x,y2);

注：当使用close语句关闭视图时，每个close只能关闭一个figure，且后建立的先关闭。

7.axis设置轴范围和纵横比

axis([两个轴四个值]):

x=linspace(0,2*pi);%默认为100个数。y=sin(x); plot(x,y,'-o');

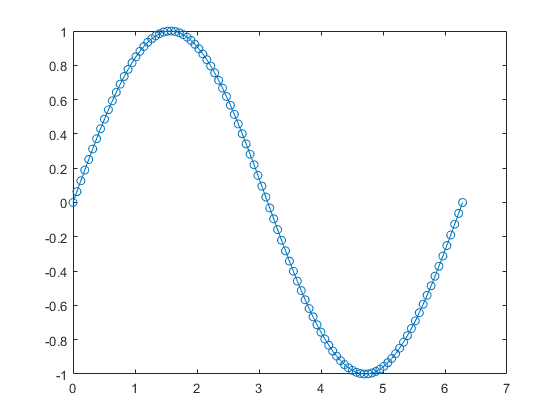

axis([0,2*pi,-1.5,1.5]) %设置x轴的范围为0-2π，y轴的范围为-1.5-1.5.

axis on;%表示 开启 轴显示。

axis off;% 表示关闭轴显示。

axis equal;%将x，y设为相同的比例

8.向数据点添加文本说明

text（x,y,txt）;将txt指定的文本添加 到当前指定的数据点；若为单个点，则x，y为标量。若为多个点，则x，y为长度相同的向量。

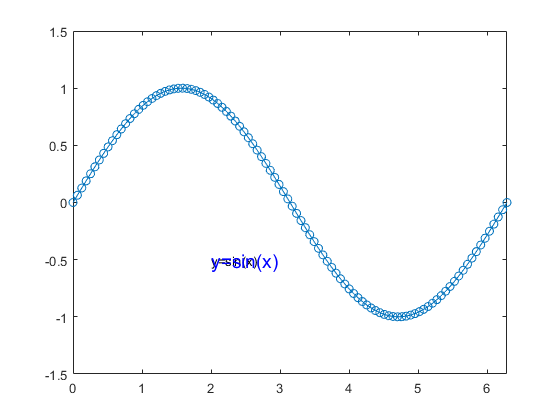

text(2,-0.5,'y=sin(x)','FontSize',14,'color','b')

8.在坐标区上添加图例

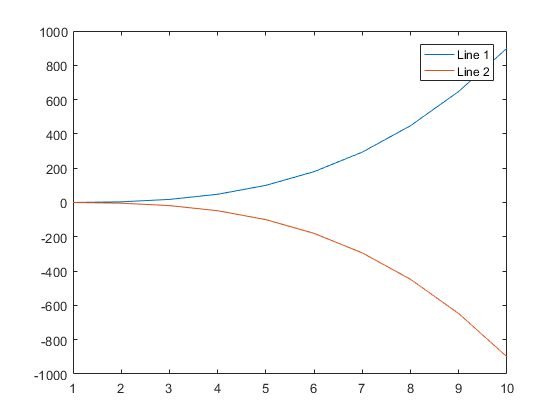

 x = 1:1:10; y1 = x.^3 – x.^2; y2 = -x.^3 + x.^2; plot(x,y1, x,y2); legend (’Line 1’, ‘Line 2’);

方法二：

 x = 1:1:10; y1 = x.^3 – x.^2; y2 = -x.^3 + x.^2; plot(x,y1); legend (’Line 1’);hold on;plot(x,y2,'DisplayName','Line 2');hold off;

9.图形文本中的希腊字母和特殊字符

点击打开链接
http://cn.mathworks.com/help/matlab/creating_plots/greek-letters-and-special-characters-in-graph-text.html?searchHighlight=%E5%B8%8C%E8%85%8A%E5%AD%97%E6%AF%8D&s_tid=doc_srchtitle
