FPGA设计经验分享（9）- 基于DDS IP核的波形发生器设计探索

设计要求

• 生成4种基本波形，例如正弦波，方波等，波形形状和参数自定；
• 输出4中基本波形的任意叠加结果，供16种波形可供选择；

虽然要求这么多，但本篇博文仅仅提供基础操作，其他的可以自行实现。

IP核配置

定制输出数据位宽

这里的输出数据指的是输出的波形数据，其位宽相关参数介绍如下：

可见，输出数据宽度和SFDR以及Noise Shaping有关，你可先不必知道Noise Shaping和SFDR是什么？只需要暂时知道在IP核定制时需要选择即可，如果Noise Shaping选择了None and Dithering，则输出数据宽度为：

如果为Taylor：

而Spurious Free Dynamic Range (SFDR)翻译为无杂散动态范围，和输出数据宽度以内部总线宽度以及各种实现策略有关；

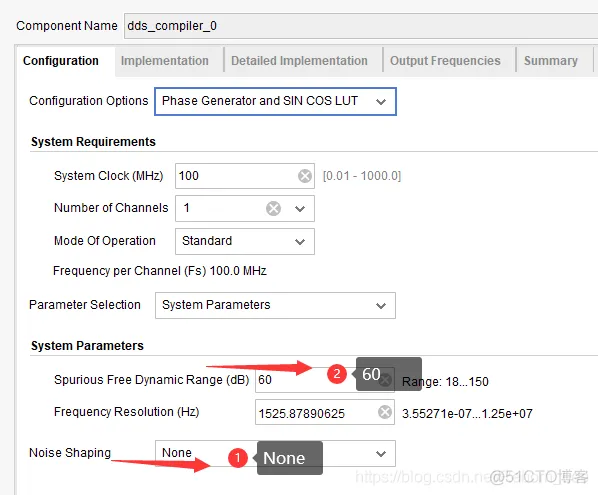

假设我需求的数据宽度为10位，Noise Shaping选为None，则SFDR为60，输入IP定制页面：

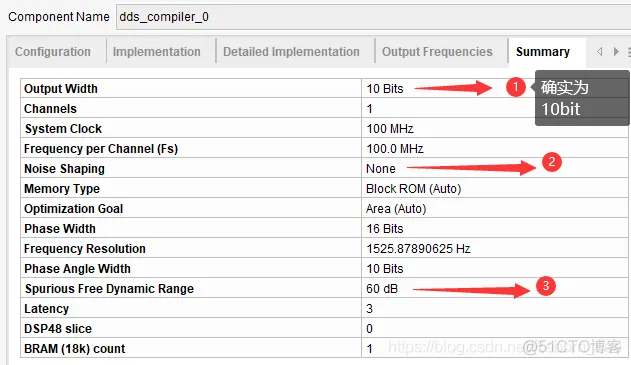

查看输出是否为10bit：

定制相位位宽（或频率分辨率）

根据数据手册对频率分辨率的描述：

频率分辨率：以赫兹为单位指定，指定最小频率分辨率，用于确定相位累加器使用的相位宽度及其相关的相位增量（PINC）和相位偏移（POFF）值。较小的值可提供较高的频率分辨率，并且需要较大的累加器。较大的值会减少硬件资源。根据噪声整形的选择，可以增加相位宽度，并且频率分辨率高于指定的分辨率。对于光栅化模式（rasterized mode），频率分辨率由系统时钟、通道数和所选模数固定。

从这段描述，我们得出信息，频率分辨率可以用来控制相位位宽。

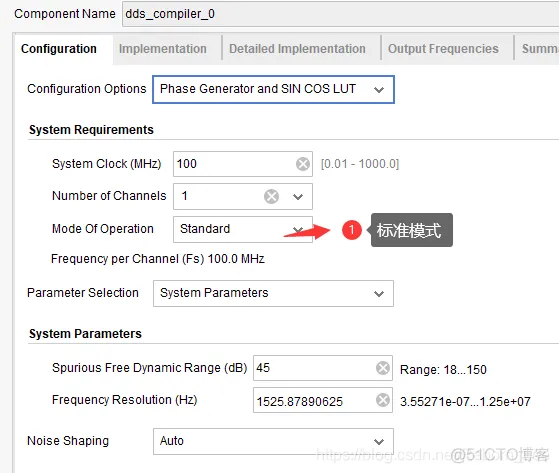

如果操作模式选择标准模式，如下IP 核定制页面：

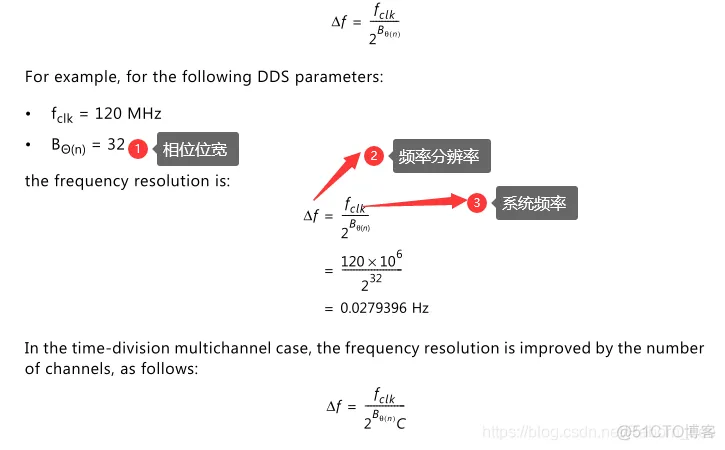

频率分辨率可以这样计算：

我们先给定需求的相位宽度，又已知系统频率值，根据公式就可以算出频率分辨率；将频率分辨率代入IP核定制页面，即可自动得到相位宽度。

其实从上式也可以直接推出相位宽度：

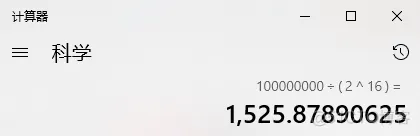

本例我们的系统频率为100MHz，如果想要相位宽度为16位，则频率 分辨率为：

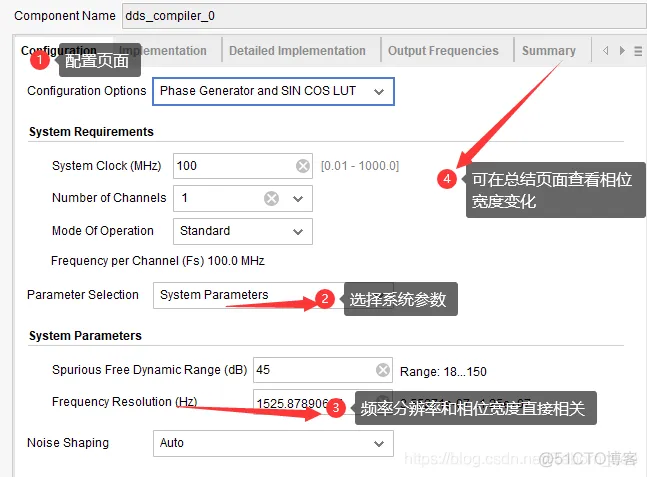

在IP核定制页面，如下图，我们输入频率分辨率的值：

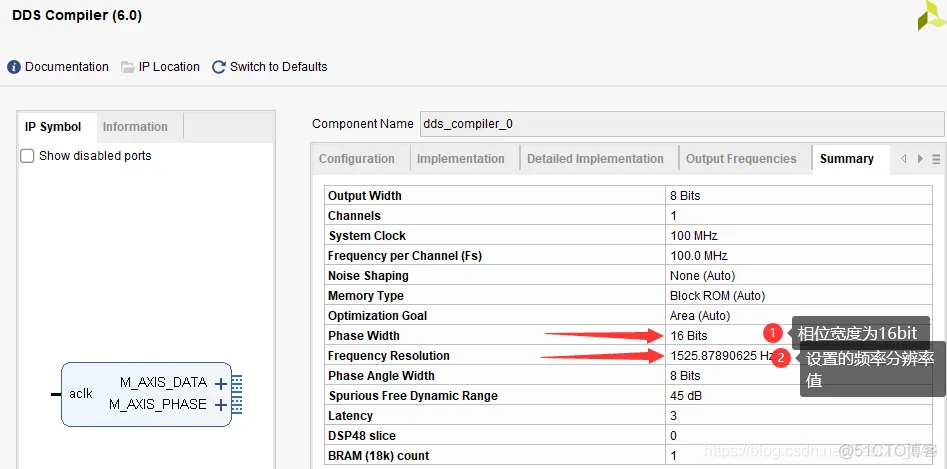

查看相位宽度为16位：

上面选择的是标准模式，如果选择另一种模式呢？

Rasterized Mode of Operation：光栅化操作模式；

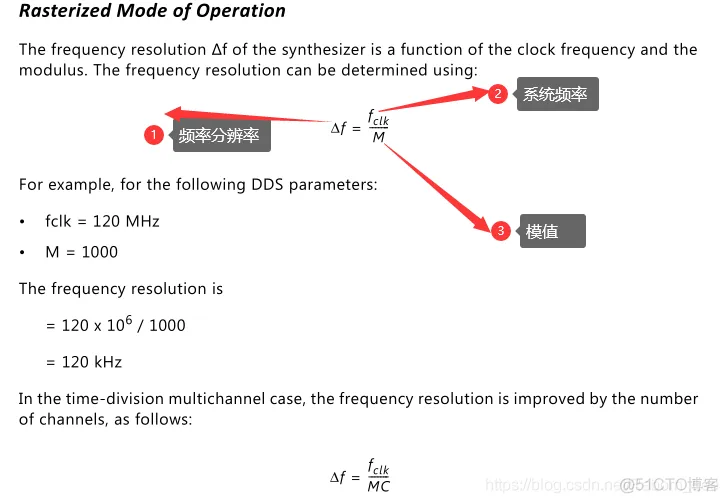

我们可以根据下面公式得到频率分辨率，但和相位宽度没有直接关系，为了知识完整性，简介如下：

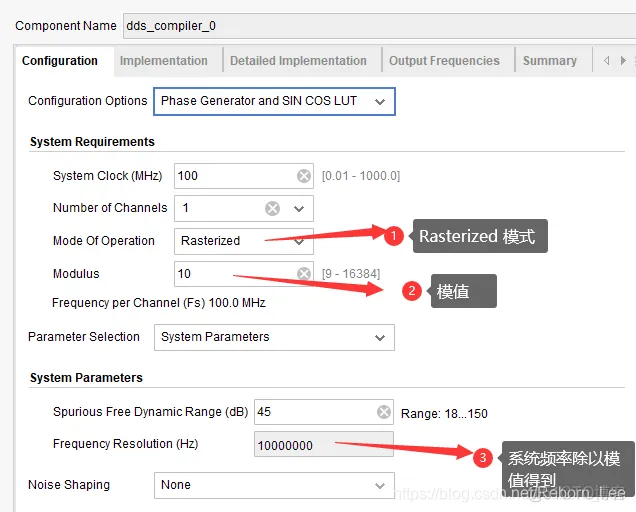

在IP核定制页面提现如下：

输出频率

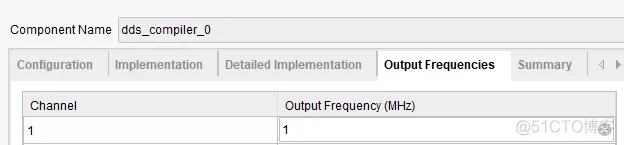

本示例选择的是单通道，也即通道数为1，因此输出频率也只能选择一个：

输出频率值也不是随便选择的，而是有其范围的，例如我输入105MHz，则通过不了：

提示超出范围，范围为（0，100）.

输出正余弦选择以及数据格式

可以在IP核定制页面选择输出正弦还是余弦还或者是都输出：

本示例选择输出正余弦，由于输出采用的是axi总线，因此输出数据位于M_AXIS_DATA_TDATA中，那么正余弦输出结果是如何组合成M_AXIS_DATA_TDATA的呢？

数据手册给出解释：

输出DATA通道TDATA结构将正弦和余弦输出字段符号扩展到下一个字节边界，然后以最低有效部分的余弦进行连接，以创建m_axis_data_tdata。如果仅选择正弦或余弦之一，则将其符号扩展并放入m_axis_data_tdata的最低有效部分。

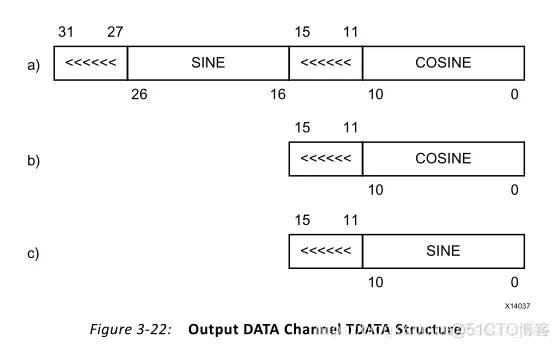

下图显示了这三种配置的TDATA的内部结构。正交输出，仅余弦和仅正弦。例如，在图中显示了11位输出，符号扩展到16位。 <<<表示符号扩展名：

因此我们可以这么认为，由于存在扩展符号位的关系，我们可以提取低一半的数据为COS，高一半的数据未SIN。

其他设置

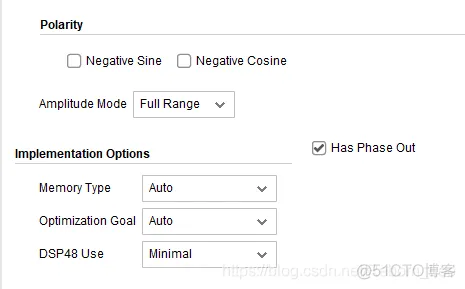

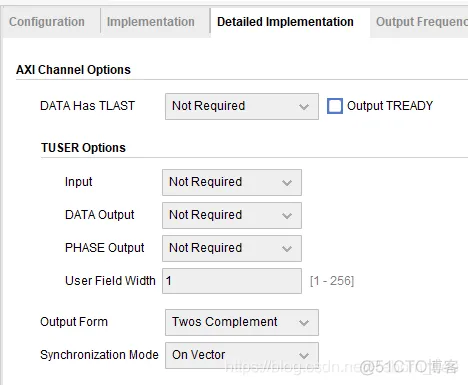

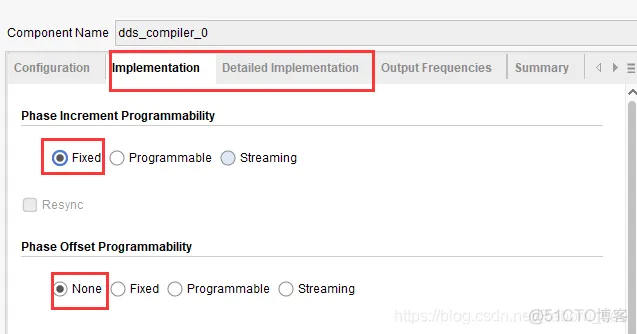

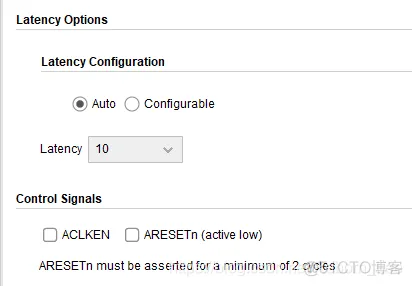

有了上面的定制参数，输出波形是没有问题了，至于其他的定制参数，本文选择默认：

点击OK，等待IP核定制完成。

电路设计

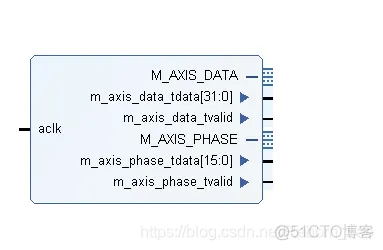

本示例设计十分简单，就是单纯例化下IP核：

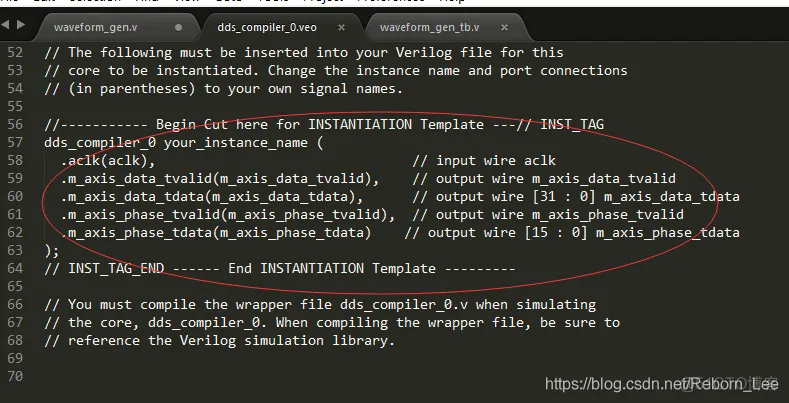

复制例化模板：

给出设计文件：

`timescale 1ns / 1ps//// Company: // Engineer: Reborn Lee// Module Name: waveform_gen// Additional Comments:// //`timescale 1ns / 1ps//// Company: // Engineer: Reborn Lee// Module Name: waveform_gen// Additional Comments:// //module waveform_gen(  input i_clk,  output o_data_valid,  output [31 : 0] o_data,  output o_phase_valid,  output [15 : 0] o_phase    );dds_compiler_0 inst_dds (  .aclk(i_clk),                                // input wire aclk  .m_axis_data_tvalid(o_data_valid),    // output wire m_axis_data_tvalid  .m_axis_data_tdata(o_data),      // output wire [31 : 0] m_axis_data_tdata  .m_axis_phase_tvalid(o_phase_valid),  // output wire m_axis_phase_tvalid  .m_axis_phase_tdata(o_phase)    // output wire [15 : 0] m_axis_phase_tdata);endmodule1.2.3.4.5.6.7.8.9.10.11.12.13.14.15.16.17.18.19.20.21.22.23.24.25.26.27.28.29.30.31.32.33.34.35.36.37.

行为仿真

仿真程序也仅仅例化设计文件，设计下系统频率即可：

`timescale 1ns / 1ps//// Company: // Engineer: Reborn Lee// Create Date: 2020/06/03 17:25:26// Module Name: waveform_gen_tb//module waveform_gen_tb(    );    reg clk;    wire o_data_valid;    wire [15 : 0] o_data;    wire o_phase_valid;    wire [31 : 0] o_phase;    initial begin        clk = 0;        forever begin            # 5 clk = ~clk;        end    end    waveform_gen inst_waveform_gen        (            .i_clk         (clk),            .o_data_valid  (o_data_valid),            .o_data        (o_data),            .o_phase_valid (o_phase_valid),            .o_phase       (o_phase)        );endmodule1.2.3.4.5.6.7.8.9.10.11.12.13.14.15.16.17.18.19.20.21.22.23.24.25.26.27.28.29.30.31.32.33.34.35.36.37.38.39.40.

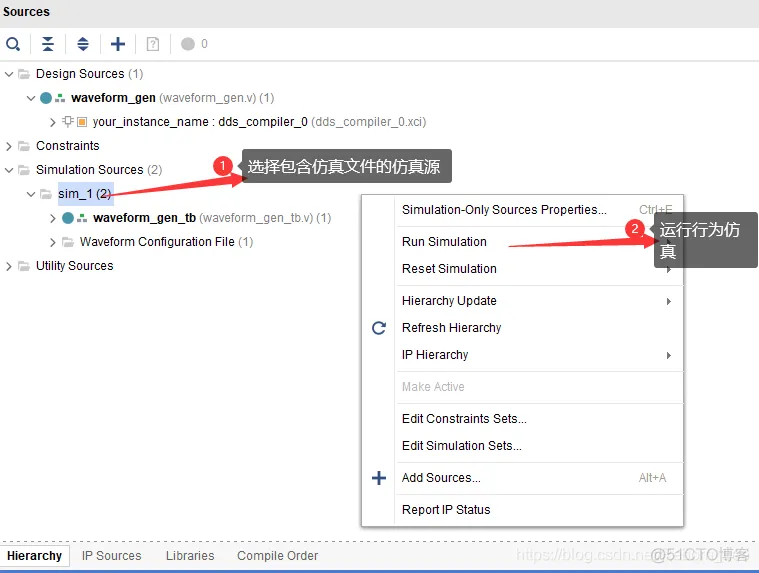

执行行为仿真：

注意，仿真时间可以在此确定：

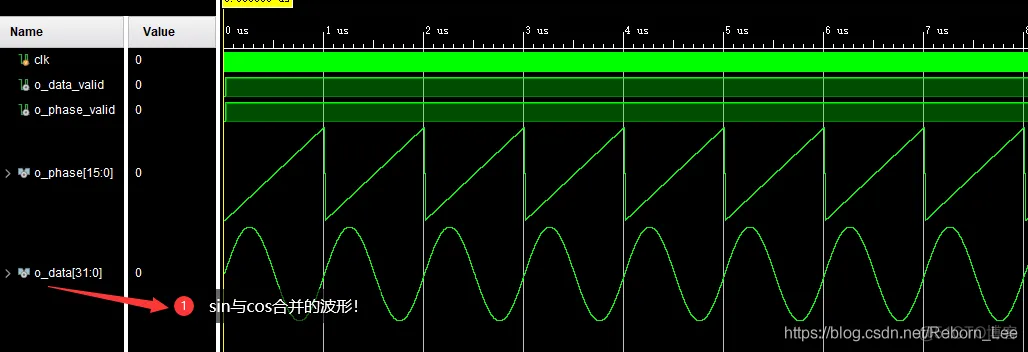

仿真波形：

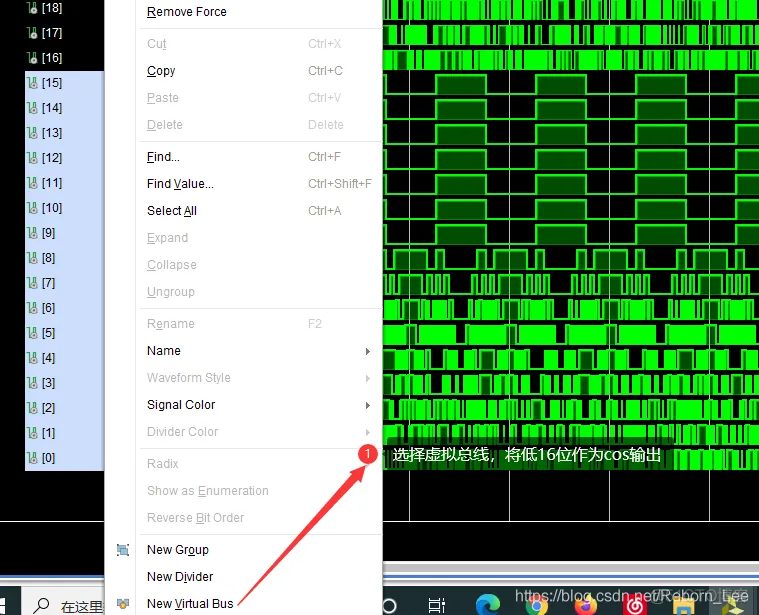

正余弦拆开：

选择高16位作为sin。

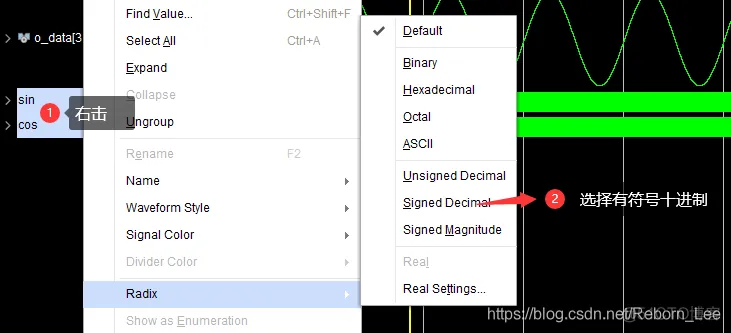

下面选择有符号数显示：

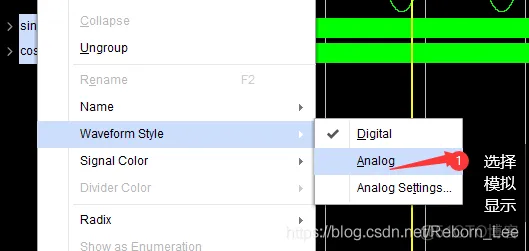

同时选择模拟显示：

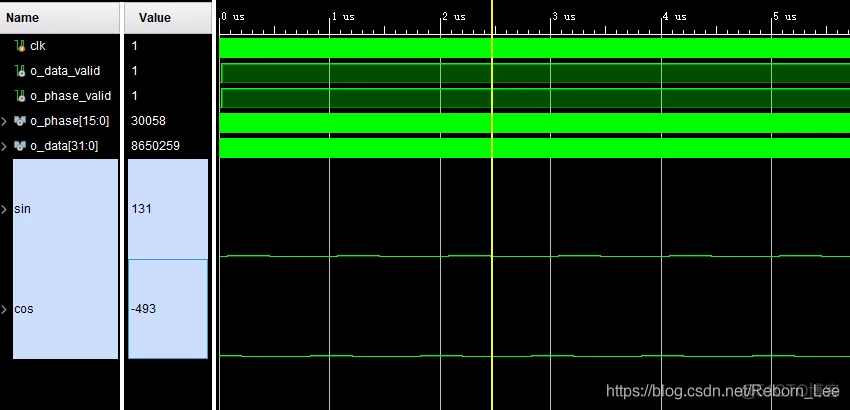

之后你会发现正余弦显示波形相对于整体太平坦，以致于看起来像是直线，这是因为显示范围太大了导致的：

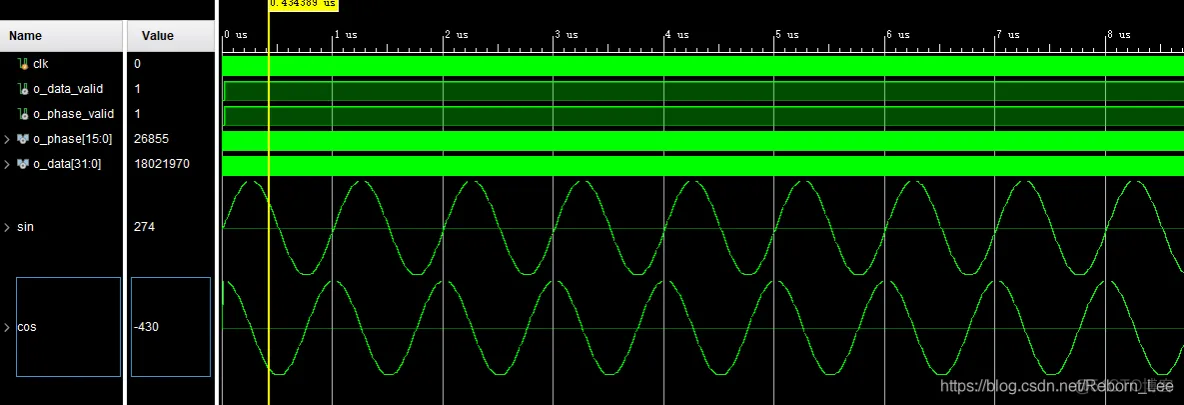

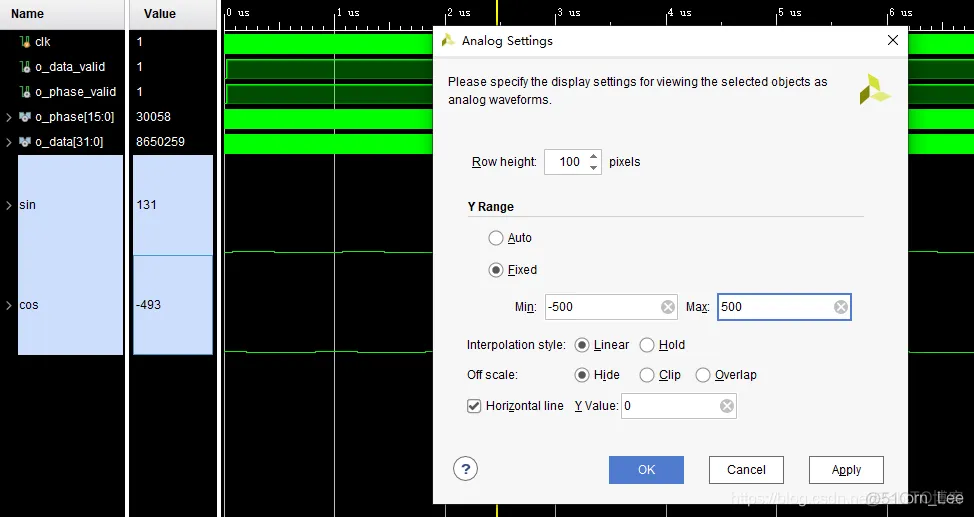

改下显示的坐标幅度范围：
