FPGA架构设计概述：结构框架解析

本文主要介绍FPGA器件的内部结构，可以让我们掌握硬件描述语言和内部单元和连线的映射关系。

一、FPGA 组成

1、Intel/Altera FPGA

Intel/Altera FPGA组成： ALMs、LEs、RAM、DSP Blocks、Multipliers、PLLs等。

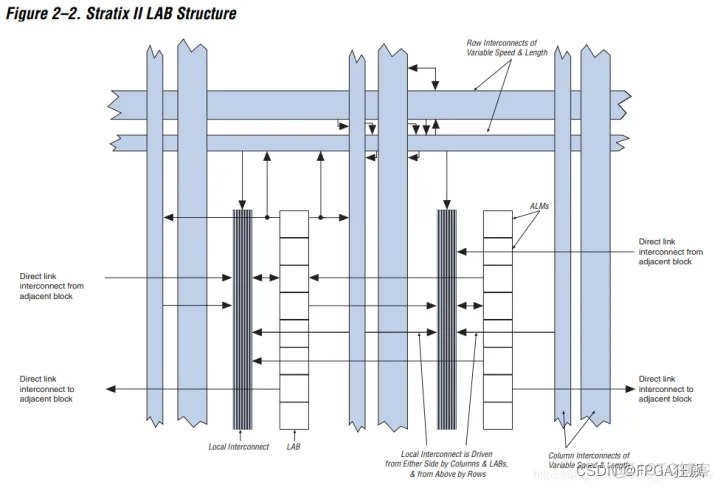

Intel/Altera的可编程逻辑单元通常被称为LE（Logic Element，逻辑单元），由一个Register和一个LUT组成。再将10个LE有机组合起来，构成更大的逻辑功能单元——逻辑阵列模块（LAB，Logic Array Block），LAB中还包含LE间的进位链、LAB控制信号、LUT级联链、局部互连线资源、寄存器级联链等连线和控制资源。

2、Xilinx FPGA

Xilinx FPGA组成： CLB（Configable Logic Block）包含Slices和DRAM。

CLB是由Slices构成的，每一个Slices基本是由LUT、进位链、MUX和寄存器组成。

Xilinx的可编程逻辑单元被称为Slice，由上下两部分组成。每部分都由一个Register和一个LUT组成，被称为LC（LogicCell，逻辑单元），两个LC间也有一些共用逻辑。可以完成LC之间的配合与级联。

3、Lattice FPGA

Lattice组成的主要可编程逻辑单元叫PFU（ProgrammableFunc TIonUnit），是由8个LUT和8~9个Register组成。

二、FPGA基本单元

1、LUT(look up table) 查找表

FPGA中主要用LUT代替门电路，下面编写代码看下综合后的原理图。

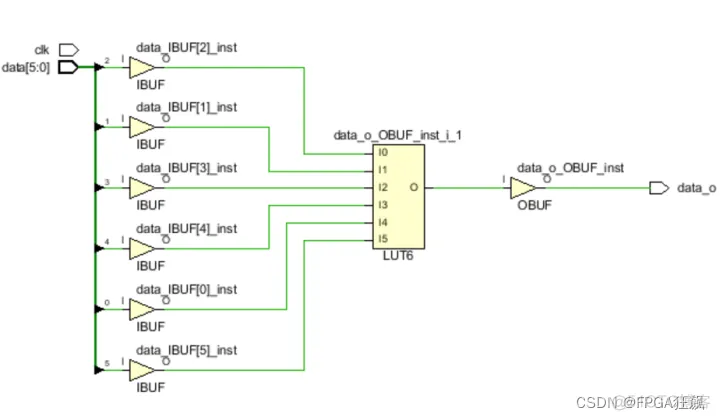

（1）如果逻辑表达式是“6位输入1位输出” ，综合后的结果是一个LUT6。

module lut_test(
    input clk,
    input [5:0] data
    output data_o
    );

 assign data_o = data[0]&data[1]&data[2]&data[3]&data[4]&data[5];

endmodule

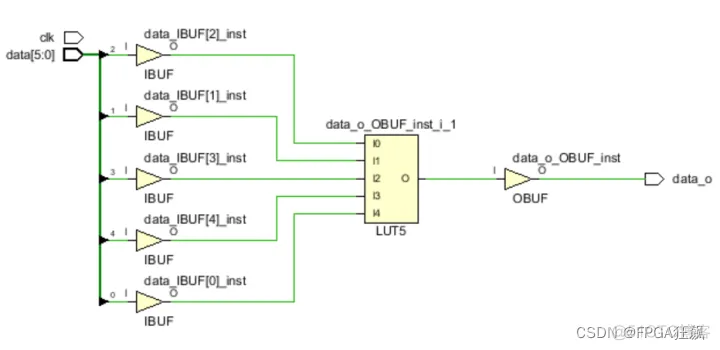

（2）如果逻辑表达式是“5位以内输入1位输出” ，综合后的结果都是一个LUT5。

module lut_test(
    input clk,
    input [5:0] data
    output data_o
    );

 assign data_o = ((data[0]&data[1])^data[2]|data[3]&data[4]);

endmodule

2、MUX（多路数据选择器）

以四选一数据选择器（MUX4_1）为例，MUX4_1表示是有4位数据输入（D0-D3），有1位数据输出（Q），地址码则是用来选择输出。

module lut_test(
    input clk,
    input [1:0] addr,
    input [3:0] data,
    output reg data_o
    );

 always @(*) begin
     case(addr)
     'd0 : data_o = data[0];
     'd1 : data_o = data[1];
     'd2 : data_o = data[2];
     'd3 : data_o = data[3];
     endcase
 end

endmodule

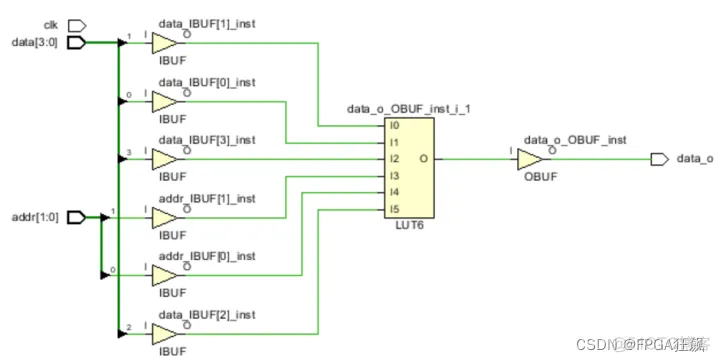

从图中可以看出，MUX4_1本质上还是一个LUT6，只不过它将2位地址输入和4位数据输入一起连接到LUT6的输入端。

3、进位链（半加器，全加器，多位加法器）

（1）半加器

两个输入数据位(A、B)相加，输出一个结果位(S)和进位(C)，没有进位输入的加法器电路称为半加器。

（2）全加器

两个输入数据位(A、B)以及输入低位进位相加，输出一个结果位(S)和进位(C)，称为全加器。

（3）多位加法器

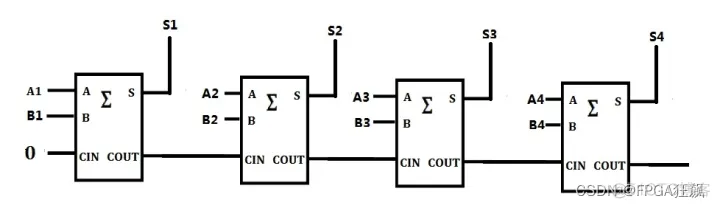

最低位是半加器，或低位进位输入置0的全加器。再与全加器级联即可做成多位加法器。

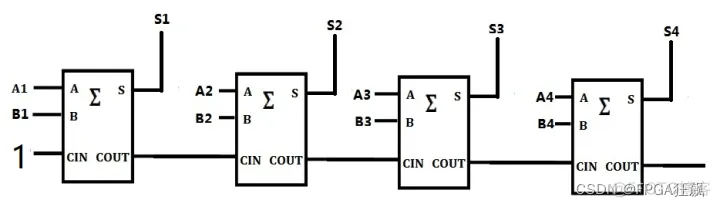

将第1个全加器的低位进位置1，其他3个全加器级联将成为4位减法器。

4、存储单元和CLB

（1）触发器

时钟边沿（上升沿、下降沿）时，将输入给到输出。触发器是计算机记忆装置的基本单元，一个触发器能储存一位二进制代码，一个触发器可以组成一个1位的寄存器，多个触发器可以组成一个多位的寄存器

（2）锁存器

通过检测使能信号电平（高电平、低电平）来改变存储的输出状态。锁存器因为不需要时钟，所以不是时序元件，它对毛刺无过滤功能，非常敏感，容易出问题，在很多情况下都是要避免使用的。

注意：为了防止锁存器的产生，在组合逻辑一定要将判断语句给完整，如if语句必须有else、case语句加default，而时序逻辑则不需要考虑这个问题。

（3）存储单元

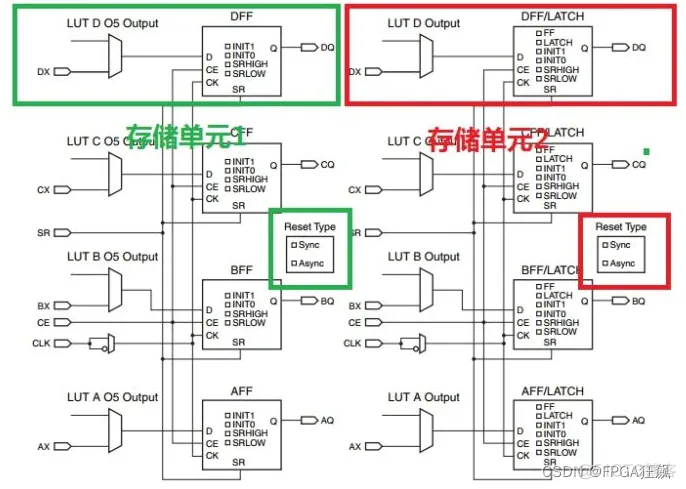

以xilinx 7系列为例，主要存储单元是可编程逻辑块CLB，它有两个SLICE，每个SLICE都有8个存储单元。这个存储单元，实际上是由4个触发器FF和4个触发器FF或锁存器组成）。

5、内嵌RAM

FPGA的内嵌RAM块有BLOCK RAM 和ULTRA RAM，可以灵活配置为ROM、单端口RAM、双端口RAM、伪双端口RAM、内容地址存储器CAM、FIFO等常用存储器结构。

Xilinx常用的RAM块大小是4Kbit和18Kbit两种结构，lattice常用的RAM块大小是9Kbit，Altera常用的RAM块分别是M9KRAM（9Kbit），M-144K（144Kbit）。

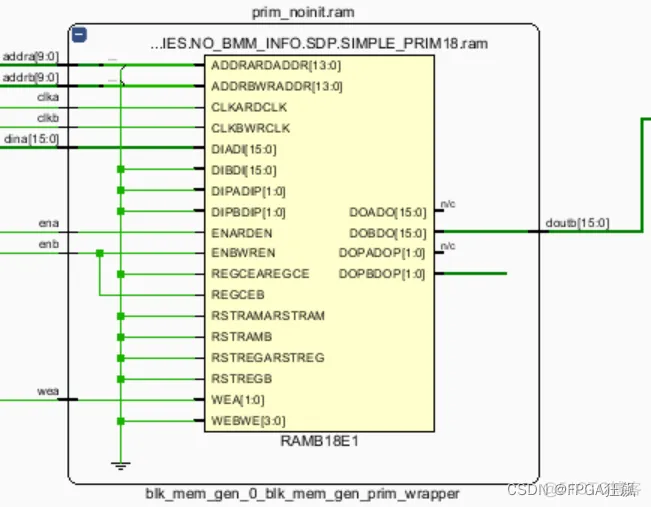

以xilinx 双端口IP为例，编译后如下图所示

6、DSP48E1

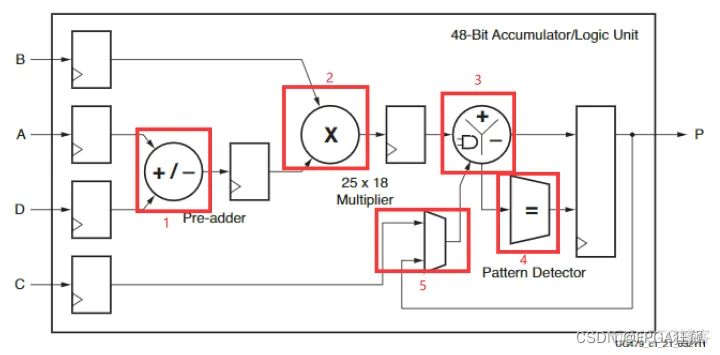

dsp48E1基本结构图如下：

（1）一个预加器（加法器），实现的是A（最大位宽30）与D（最大位宽是25）的相加，输出的结果最大位宽为25，该预加器不用的时候可以选择旁路掉。

（2）一个25x18乘法器，两个乘数分别为B（最大位宽18位），以及A与D相加后结果的低25位，输出的结果为48（高5位是符号拓展位，低43位是数据位）

（3）这个功能比较多，能做加（减）法器，累加(减)法器，逻辑运算（与或非），输出最大位宽为48位数据位+4位进位。

（4）一个模式探测器，主要实现带掩膜的数据比较，上下溢出检测，计到一定数对结果进行重置功能。

（5）一个数据选择器，它的两个数据输入端分别为C和P（最大位宽48），可以决定DSP48E1做普通加法还是做累加功能。

7、布线资源

布线资源类似绘制PCB板时的连线资源，是为了能够让位于FPGA不同位置的逻辑资源块、时钟处理单元、BLOCK RAM、DSP和接口模块等资源能够相互通信，从而协调合作，完成所需功能，连线的长度和工艺决定了信号在连线上的驱动能力和传输速度。

主要有以下三种布线资源可供利用：

（1）全局性的专用布线资源：用来完成器件内部的全局时钟和全局复位/置位的布线。

（2）长线资源：完成器件Bank间的一些高速信号和一些第二全局时钟信号的布线。

（3）短线资源：完成基本逻辑单元之间的逻辑互联和布线。

（4）其它资源：在基本逻辑单元内部还存在各式各样的布线资源和专用时钟、复位等控制信号线。

8、底层嵌入功能单元

通用程度较高的嵌入功能模块，如PLL、DLL、DSP和CPU等。

Inter/Altera芯片集成的是PLL，Xilinx芯片主要集成的是DLL，Lattice的新型FPGA同时集成了PLL与DLL以适应不同的需求。

Inter/Altera芯片的PLL模块分为增强型PLL（EnhancedPLL）和快速PLL（FastPLL）。

Xilinx芯片DLL的模块名称为CLKDLL，在高端FPGA中CLKDLL的增强型模块为DCM（数字时钟管理模块）。

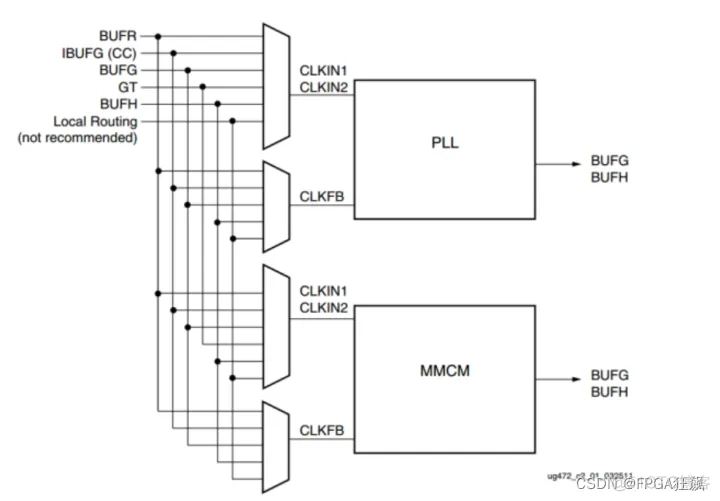

PLL全称为 Phase Locked Loop，即电子工程师经常挂在嘴边的锁相环，其本身也是一种反馈控制电路，可以对时钟网络进行系统级的时钟管理、偏移控制，达到时钟倍频、分频、相位偏移和可编程占空比的效果。。

9、用户可编程I/O

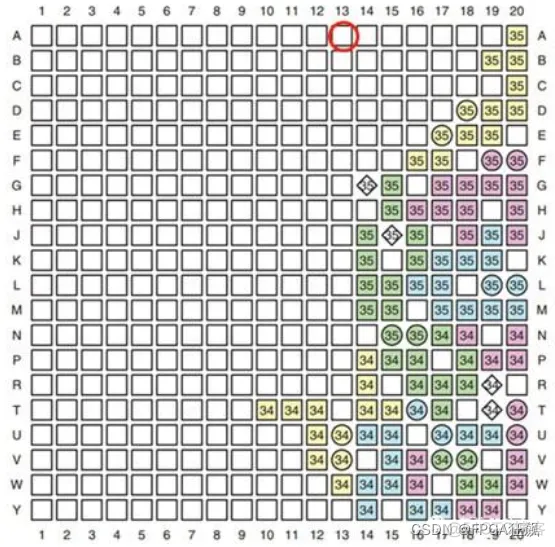

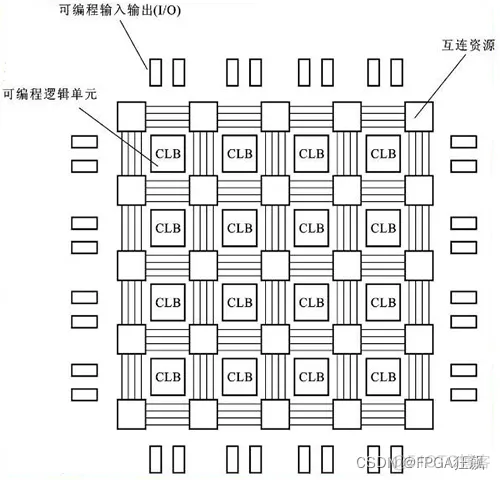

用户可编程I/O(User I/Os，也被称为IOE)，分布在整个芯片的四周，如下图所示。

以xilinx为例， 通常 xilinx 的功能命名格式为：IO_LXXY#/IO_XX。

IO 代表用户 IO； L 代表差分，XX 代表在当前 BANK 下的唯一标识号，Y=[P|N]表示 LVDS 信号的 P 或者 N； # 表示 Bank 号。

如IO_L13P_T2_MRCC_12，表示这是个用户 IO，差分信号， BANK12 的第 13 对差分的 P 端口，也是全局时钟网络输入管脚（MRCC 是全局时钟网络）

除了 FPGA 的用户 IO 外，还有很多其他的功能 IO，如下载接口、模式选择接口、MRCC、电源引脚等等。
