平面连杆机构动态行为的LS_DYNA仿真研究


连杆机构(Linkage Mechanism)又称低副机构,是机械的组成部分中的一类,指由若干(两个以上)有确定相对运动的构件用低副(转动副或移动副)联接组成的机构。

平面连杆机构中最基本也是应用最广泛的一种型式是由四个构件组成的平面四杆机构。由于机构中的多数构件呈杆状,所以常称杆状构件为杆。低副是面接触,耐磨损;加上转动副和移动副的接触表面是圆柱面和平面,制造简便,易于获得较高的制造精度。连杆机构广泛应用于各种机械和仪表中。

操作视频观看地址:https://www.jishulink.com/college/video/c11520




  1. 有限元模型




2.链接关系




3.模型中所使用到的关键字:

*SET_NODE_LIST

*INITIAL_VELOCITY_GENERATION

*LOAD_BODY_Y

*CONSTRAINED_NODAL_RIGID_BODY

*DEFINE_CURVE

*BOUNDARY_SPC_NODE

*SECTION_SHELL

*MAT_PLASTIC_KINEMATIC

 …………

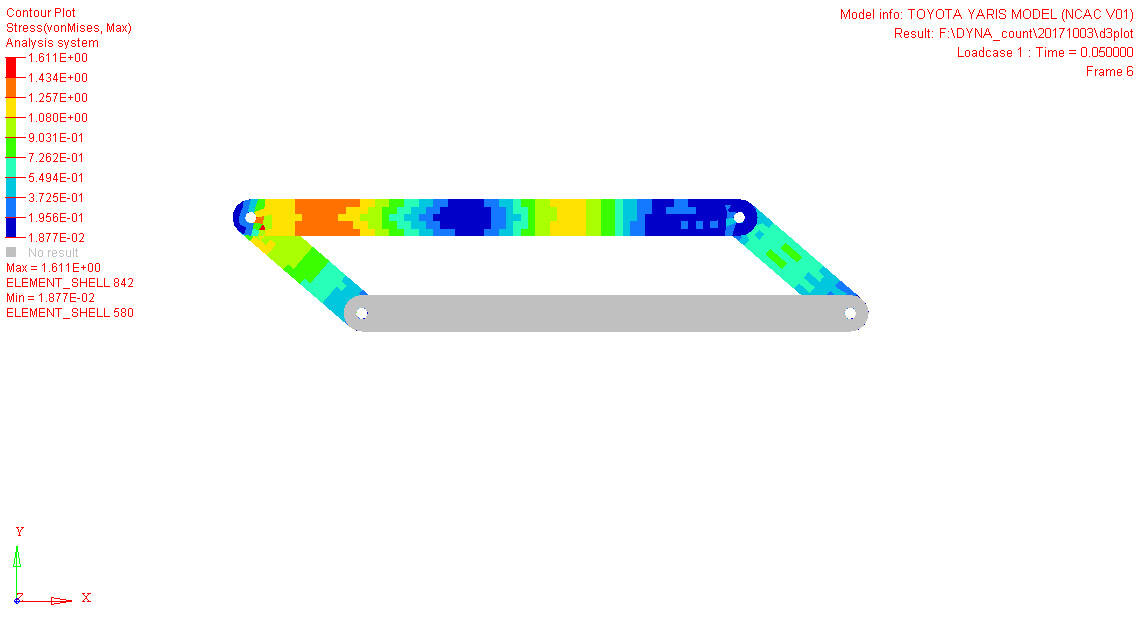

4.结果云图
