LS-DYNA动态松弛技术下应力初始化与重力效应的关键字策略思考

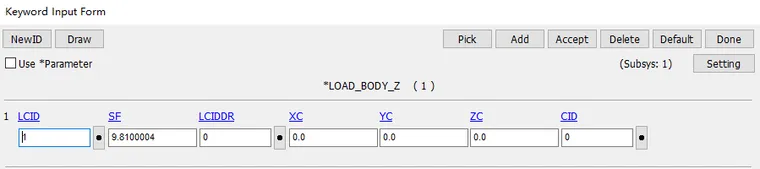

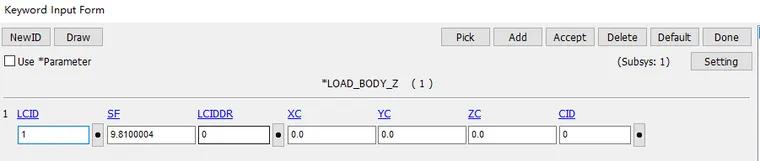

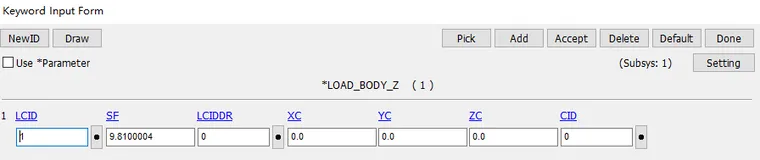

drelax1test和drelax2test分别为动力松弛过程应力初始化和后续载荷施加过程,第一步重力加速度加载实现应力初始化,第二步重力加速度继续加载;

drelax3test为动力松弛过程应力初始化和后续加载一步过程


下面我们看看它们的关键字设置具体区别在哪:

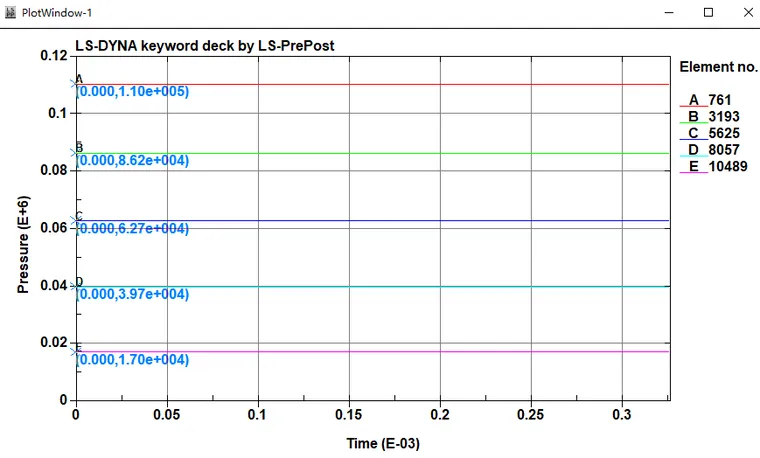

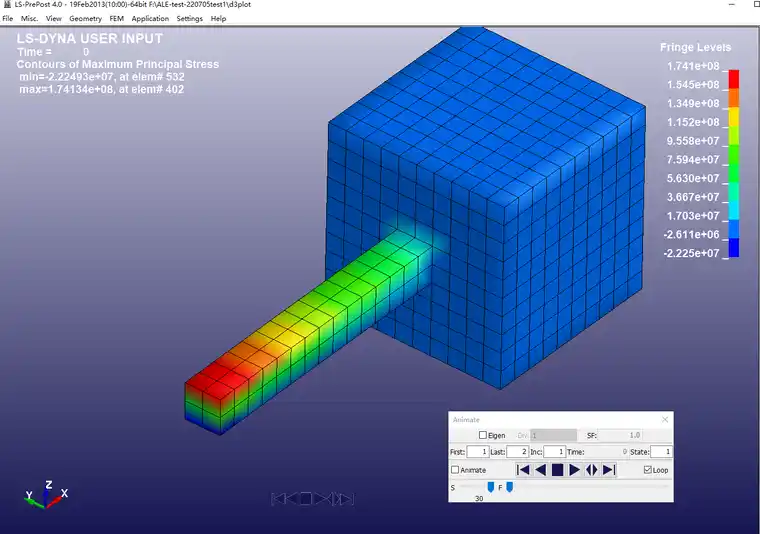

下图为drelax1test计算得到的,用时37s,可以看到时间显示是0,只有两步

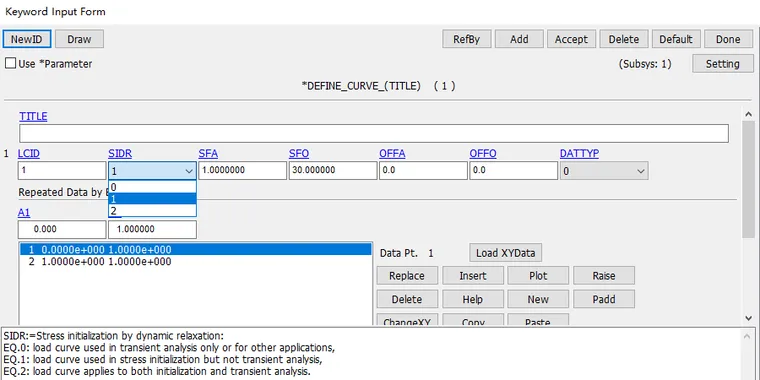

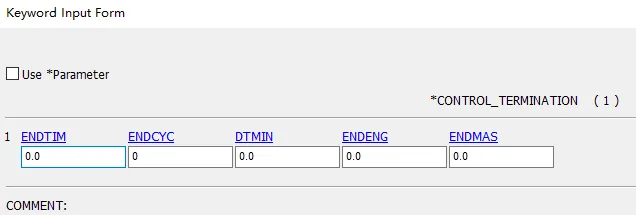

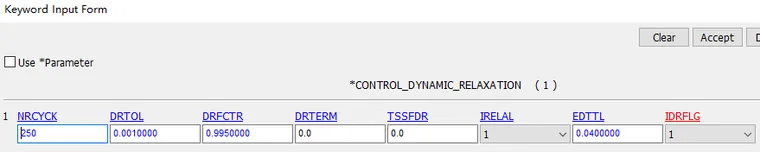

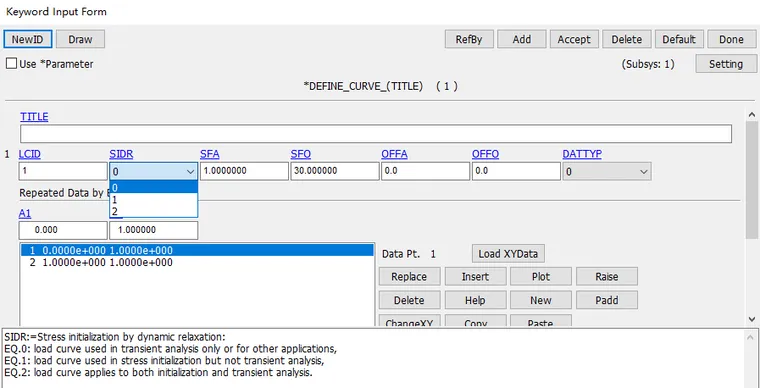

这里设置了IDRFLG=1,ENDTIM=0.0,*DEFINE_CURVE的SIDR=1,意味着该曲线只能用来应力初始化

LS-DYNA动态松弛实现应力初始化设置重力效应时,关于关键字设置的一些思考的图1

LS-DYNA动态松弛实现应力初始化设置重力效应时,关于关键字设置的一些思考的图2

LS-DYNA动态松弛实现应力初始化设置重力效应时,关于关键字设置的一些思考的图3

LS-DYNA动态松弛实现应力初始化设置重力效应时,关于关键字设置的一些思考的图4

LS-DYNA动态松弛实现应力初始化设置重力效应时,关于关键字设置的一些思考的图5 LS-DYNA动态松弛实现应力初始化设置重力效应时,关于关键字设置的一些思考的图6

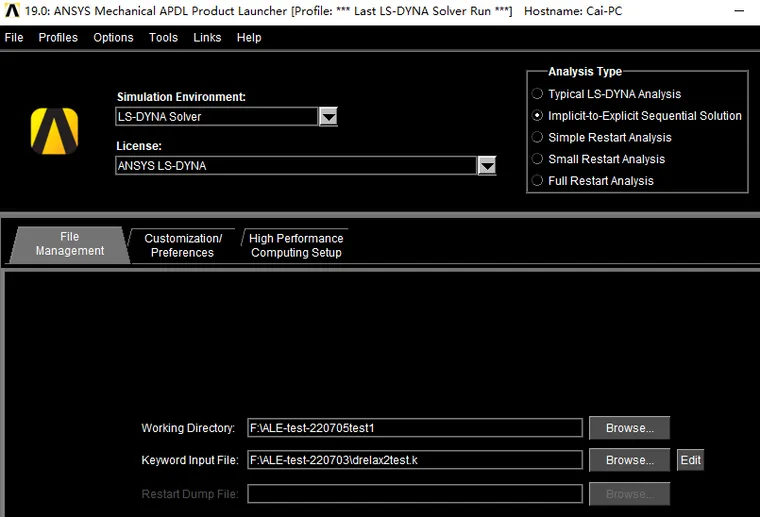

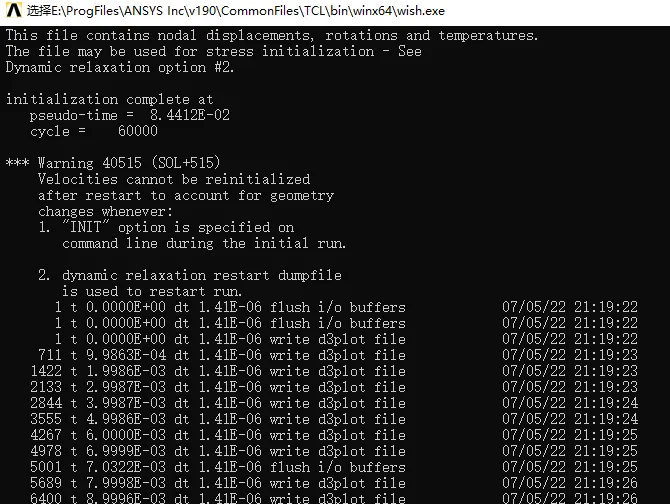

运行drelax2test进行重启动时,需要选取Implicit-to-explicit Sequential Solution,

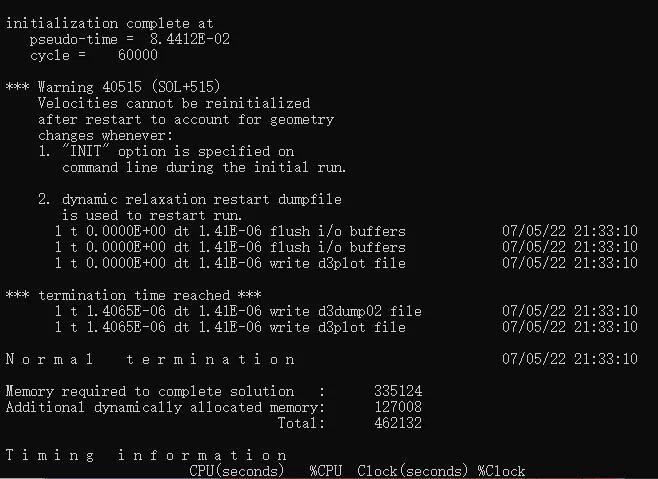

然后计算时候会提示要求输入重启动文件,在命令框输入m=drdisp.sif点击回车

就会继续计算,实现后面的计算

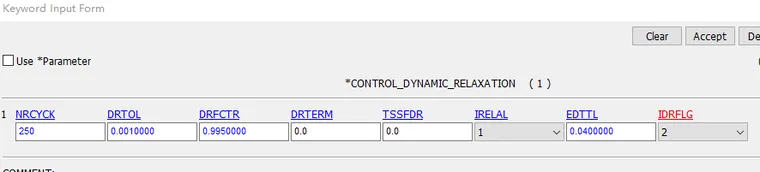

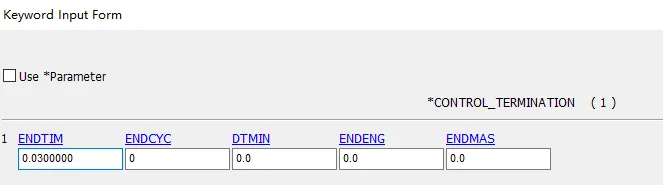

注意这里设置了IDRFLG=2  ENDTIM=0.03,*DEFINE_CURVE的SIDR=1,意味着该曲线只用于瞬态分析或其他应用。

LS-DYNA动态松弛实现应力初始化设置重力效应时,关于关键字设置的一些思考的图7

LS-DYNA动态松弛实现应力初始化设置重力效应时,关于关键字设置的一些思考的图8

LS-DYNA动态松弛实现应力初始化设置重力效应时,关于关键字设置的一些思考的图9

LS-DYNA动态松弛实现应力初始化设置重力效应时,关于关键字设置的一些思考的图10

LS-DYNA动态松弛实现应力初始化设置重力效应时,关于关键字设置的一些思考的图11

LS-DYNA动态松弛实现应力初始化设置重力效应时,关于关键字设置的一些思考的图12

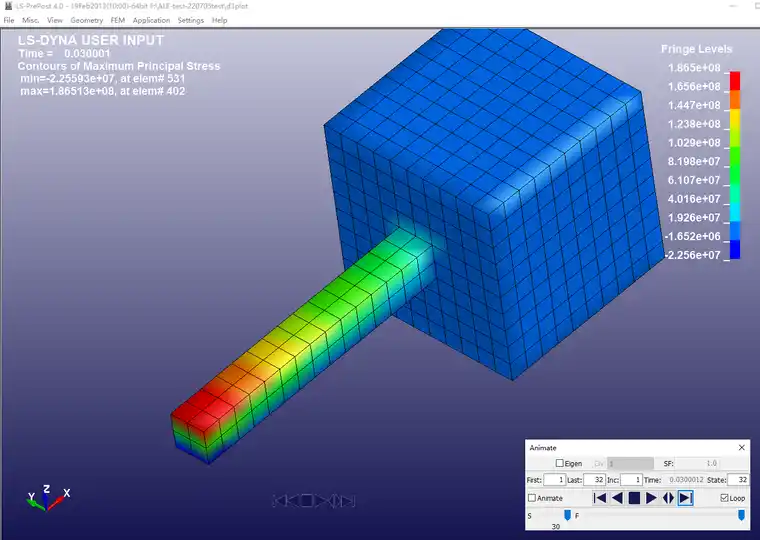

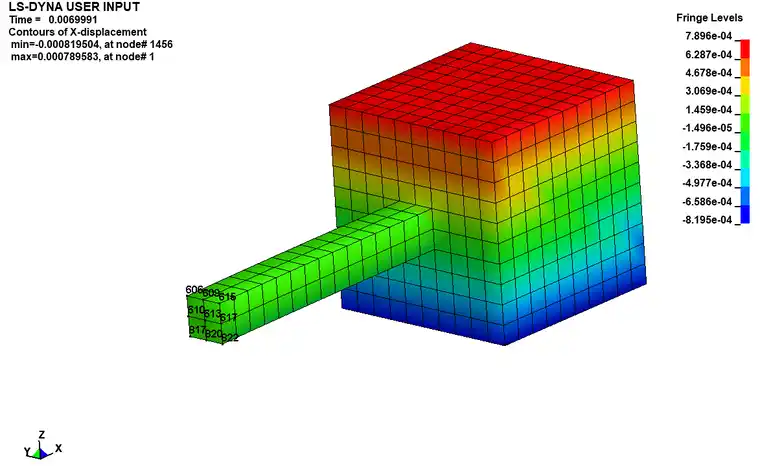

下图是Drelax3test计算得到的,用时49s,发现有后续的计算,也就是后续的重力加载,导致结果稍有差别,可以看到时间显示是0.03,一共32步

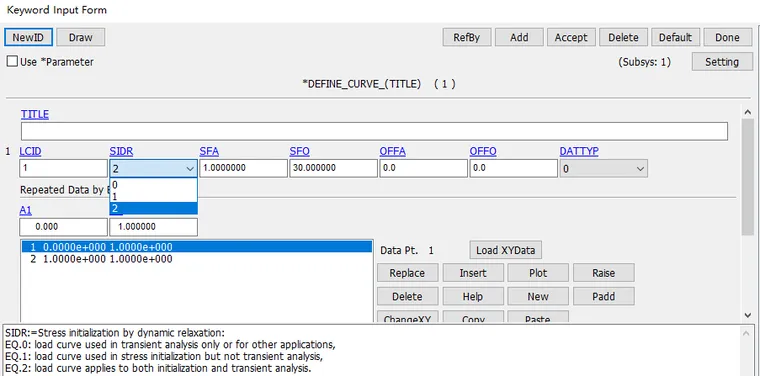

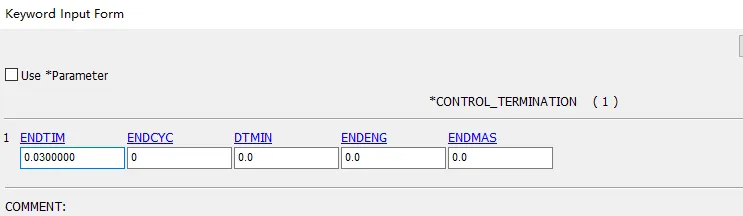

注意这里设置了IDRFLG=1  ENDTIM=0.03,*DEFINE_CURVE的SIDR=2,意味着该曲线同时用于初始化和瞬态分析

LS-DYNA动态松弛实现应力初始化设置重力效应时,关于关键字设置的一些思考的图13

LS-DYNA动态松弛实现应力初始化设置重力效应时,关于关键字设置的一些思考的图14

LS-DYNA动态松弛实现应力初始化设置重力效应时,关于关键字设置的一些思考的图15

LS-DYNA动态松弛实现应力初始化设置重力效应时,关于关键字设置的一些思考的图16

LS-DYNA动态松弛实现应力初始化设置重力效应时,关于关键字设置的一些思考的图17

LS-DYNA动态松弛实现应力初始化设置重力效应时,关于关键字设置的一些思考的图18

注意,约束的是端面

LS-DYNA动态松弛实现应力初始化设置重力效应时,关于关键字设置的一些思考的图19

LS-DYNA动态松弛实现应力初始化设置重力效应时,关于关键字设置的一些思考的图20

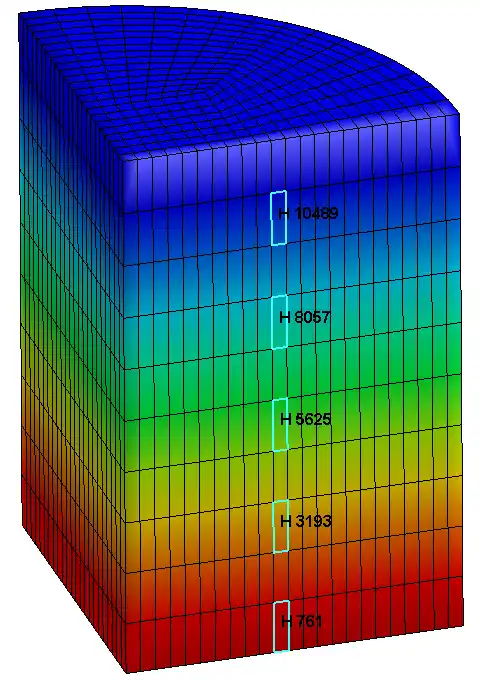

使用上述的动态松弛法进行土壤重力的施加,得到的土壤重力分布如下图所示


LS-DYNA动态松弛实现应力初始化设置重力效应时,关于关键字设置的一些思考的图21LS-DYNA动态松弛实现应力初始化设置重力效应时,关于关键字设置的一些思考的图22
