基于LS-DYNA的初始静水压调试

背景:

1.入水问题,水下碰撞,浮力计算等问题计算时候,如果深度水头不可忽略时,需要对流体进行压力初始化。

2.在http://forum.simwe.com/thread-1028630-1-1.html帖子中我曾对最早的初始静压的两种方式进行了总结,这两种方法是动态松弛和*LOAD_DENSITY_DEPTH,但是这两种方法有太多的局限性。

3. 从lsdyna R5 以后dyna引入了*INITIAL_ALE_HYDROSTATIC 和*ALE_AMBIENT_HYDROSTATIC关键字,给初始静压计算提供了极大大方便。



内容:

分别采用 *INITIAL_ALE_HYDROSTATIC 和*ALE_AMBIENT_HYDROSTATIC 对初始静压进行调试

1.采用 *INITIAL_ALE_HYDROSTATIC  研究气泡初始时刻静水压,但是边界条件只能用pool-like边界,即固定边界

2.*ALE_AMBIENT_HYDROSTATIC 灵活度比*INITIAL_ALE_HYDROSTATIC高很多,边界可以定义流体的流入和流出,4周的边界条件可以定义远场边界。该边界条件可以用于模拟开阔水域的无反射边界条件。




结果:

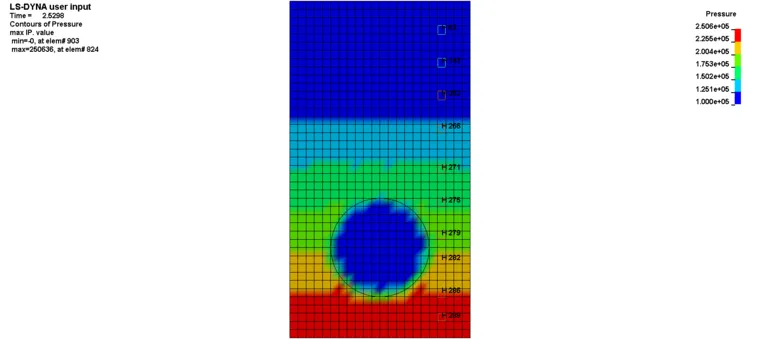

1.首先是*INITIAL_ALE_HYDROSTATIC结果

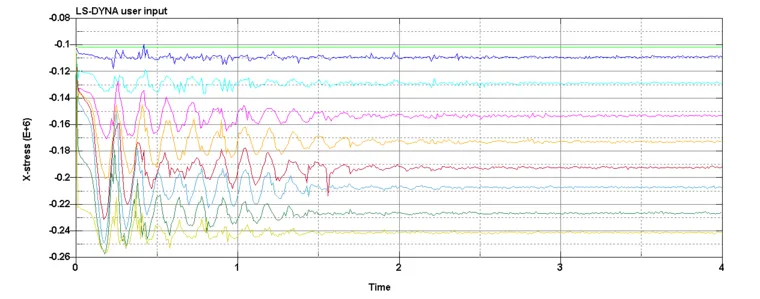

和官方公布的计算结果很相近了!



前边提到,仅仅使用*INITIAL_ALE_HYDROSTATIC只能用于pool-like边界而不能用于远场边界

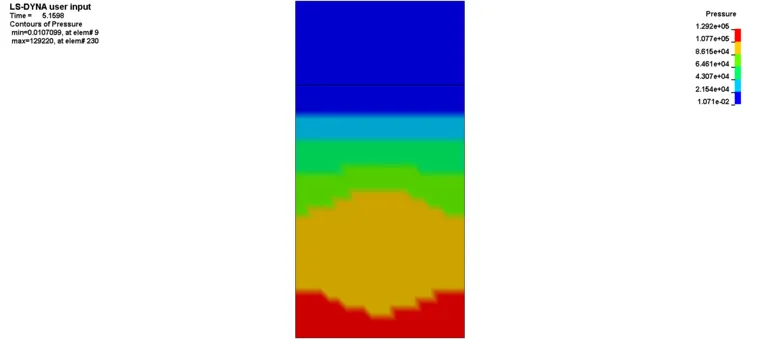

(2)*ALE_AMBIENT_HYDROSTATIC+*INITIAL_ALE_HYDROSTATIC













4结论

采用*ALE_AMBIENT_HYDROSTATIC+*INITIAL_ALE_HYDROSTATIC相结合的方法可能是未来静水压力初始化的方向,该方法计算效率很高,但是建模需要添加边界层!
