Romax Nexus平台:机电传动系统设计与仿真的创新工具

经纬恒润作为Romax Nexus工具国内业务的代理商,致力于为电驱动系统、齿轮、轴承行业提供解决方案。英国Romax公司是一家集软件开发与项目咨询为一体的技术服务公司,是汽车、工业、风电及轴承应用领域的标准分析软件。

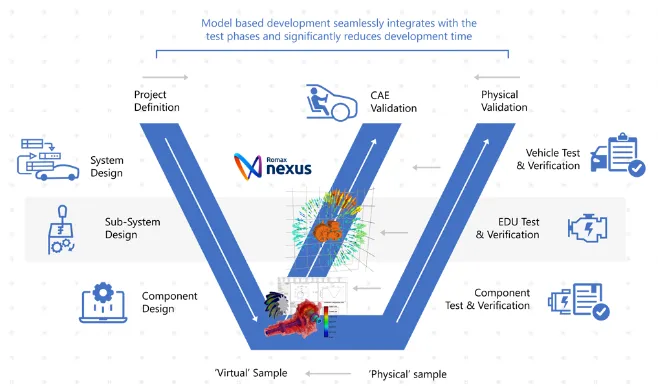

Romax Nexus是一个集成的软件平台,由适用于不同行业、不同工作岗位的产品线组成:Romax Concept、Romax Enduro、Romax Spectrum、Romax Energy、Romax Spin、Romax Evolve等,以传动链设计流程与开发周期为导向,从快速建模和概念探索到详细仿真和虚拟产品签发,为用户建立仿真能力。Romax Nexus数字化平台可智能集成至更广泛的CAE工具链。Romax Nexus—机电一体传动系统设计与仿真平台的图1


一、产品介绍


平台特点

•  专注化产品:贯穿于传动链和变速器开发流程中,为不同岗位用户量身打造精益化工作流


Romax Nexus—机电一体传动系统设计与仿真平台的图2

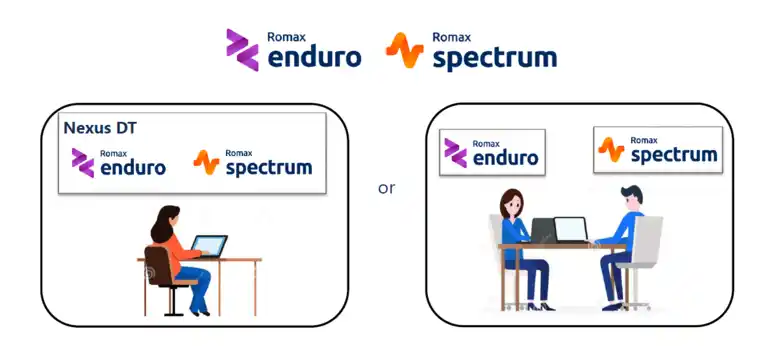

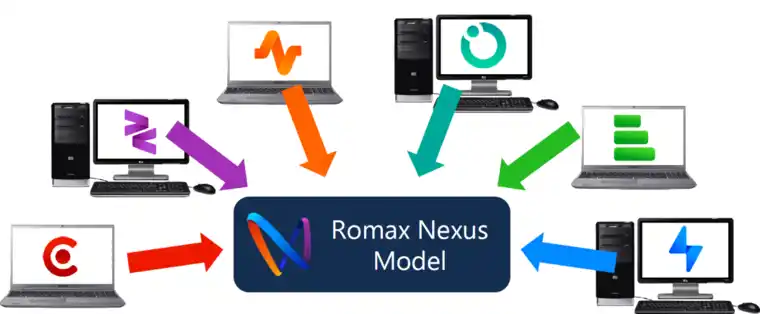

•  集成的环境:Romax工具可并行或协同工作,适应于工具链中心
Romax Nexus—机电一体传动系统设计与仿真平台的图3


•  灵活的架构:适用并兼容至开发流程,与其他工具配合
Romax Nexus—机电一体传动系统设计与仿真平台的图4

Romax Nexus平台的软件均使用参数化建模器、可靠的静力学求解器,更采用解析法、有限元法、实际经验的相结合的综合工程法。此外,Romax Nexus的每个软件产品使用通用的格式或具备协同交换的文件格式,既可以单独使用,亦可无缝对接、联合使用。这为开发工作提供了灵活的模式:单个用户可同时使用多个软件产品,且具有共同的操作模式;或者,不同的用户和部门可以根据他们的需求使用不同的产品,并轻松地共享和交换模型与结果。


平台功能

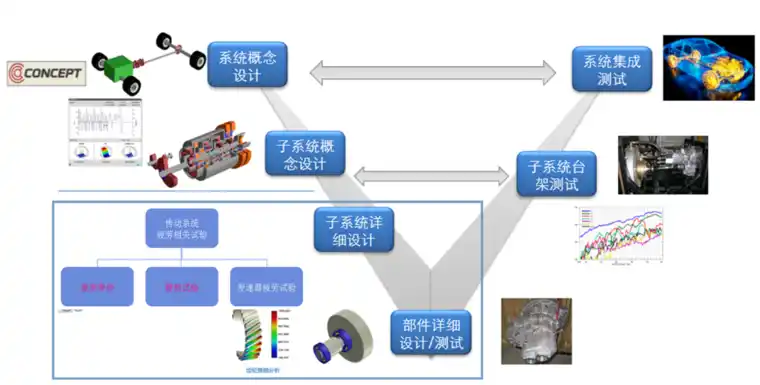

以传动链设计流程和开发周期为导向,提供“快速建模 –> 方案设计与探索 -> 详细设计与仿真 -> 虚拟产品签发”仿真服务能力。实现电传动系统、车桥、减速箱及精密传动部件开发,解决各类传动链的概念设计开发、部件级刚强度校核分析、齿轮和轴承寿命预估、轴承设计与动力学仿真、耐久性分析、NVH分析和传动效率分析等方面的问题。

•  传动系统参数化建模

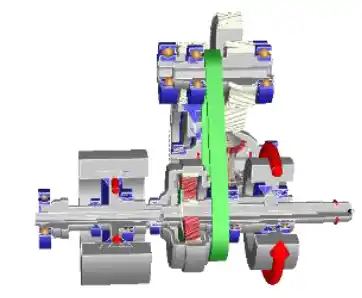

♦  具备各型(直齿/斜齿/螺旋锥齿/定轴/行星)齿轮、箱体、轴、 轴承3D全参数化建模能力

♦  具有从概念设计-详细设计-校核验证的设计过程全参数化功能

♦  CAD 软件接口模块,可以支持Romax 模型与主流CAD 模型(CATIA/UG/Pro-E)间的数据交互


Romax Nexus—机电一体传动系统设计与仿真平台的图5  Romax Nexus—机电一体传动系统设计与仿真平台的图6



•  机电传动方案概念设计—Romax Concept

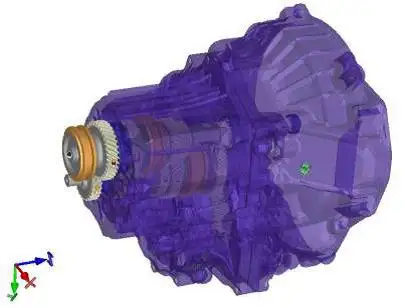

♦  适用于研制早期概念阶段传动装置的系统级方案设计与评估

♦  将传动系统设计方案与整车动力性和经济性进行匹配

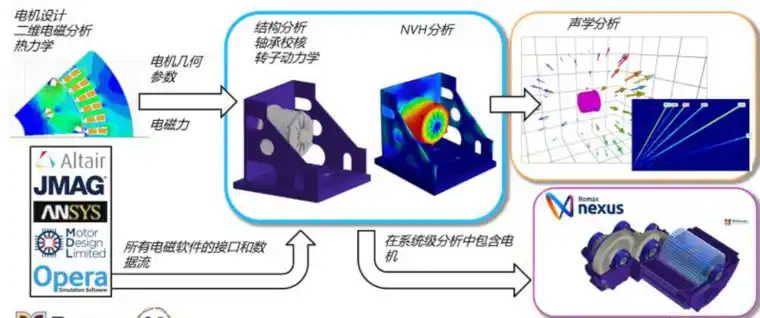

♦  设计初期考虑电机设计与选型的NVH评估分析

♦  支持从概念设计到详细设计的无缝转换功能


Romax Nexus—机电一体传动系统设计与仿真平台的图7Romax Nexus—机电一体传动系统设计与仿真平台的图8

•  机电传动系统详细设计与分析—Romax Enduro

♦  支持轮齿齿向、齿形和对角修形方案评估及优化

♦  支持直/斜/锥齿轮齿面接触应力和齿根弯曲应力分析

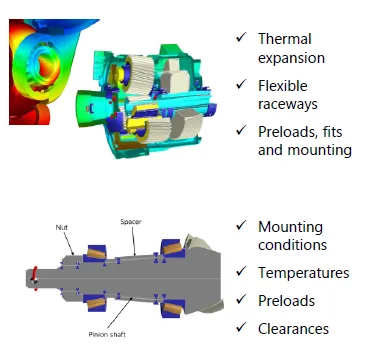

♦  支持ISO等多种轴承接触定义、滚道变形计算、耐久性及影响因素分析

♦  支持花键修形,轴、箱体、螺栓连接等强度校核及疲劳耐久性评估

♦  支持基于实测数据载荷谱编辑与加速的疲劳耐久性设计


Romax Nexus—机电一体传动系统设计与仿真平台的图9

•  机电传动系统详细设计与分析—Romax Spectrum

♦  端到端流程—从电机、齿轮至人耳

♦  齿轮箱啸叫分析及敲击噪声分析及优化

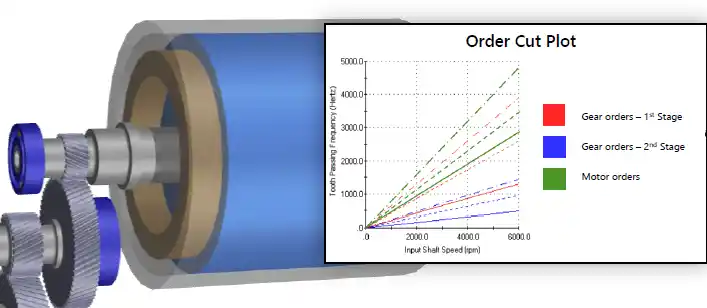

♦  系统模态振型、动态响应(含瀑布图)计算和3D显示

♦  行星轮系的边频带分析

♦  自动声学辐射仿真


Romax Nexus—机电一体传动系统设计与仿真平台的图10

•  机电传动系统详细设计与分析—Romax Spin

♦  轴承设计计算

♦  轴承建模与应力分析

♦  轴承与保持架动力学分析


Romax Nexus—机电一体传动系统设计与仿真平台的图11  Romax Nexus—机电一体传动系统设计与仿真平台的图12



•  机电传动系统详细设计与分析—Romax Energy

♦  包含FVA345齿轮啮合、搅油损失、油封、轴承效率计算功能

♦  实现功率损失影响因素分析、分解与定位

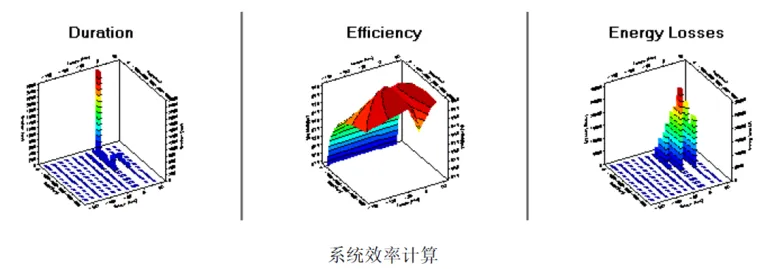

♦  支持汽车驾驶循环工况效率计算


Romax Nexus—机电一体传动系统设计与仿真平台的图13

•  机电传动系统详细设计与分析—Romax Evolve

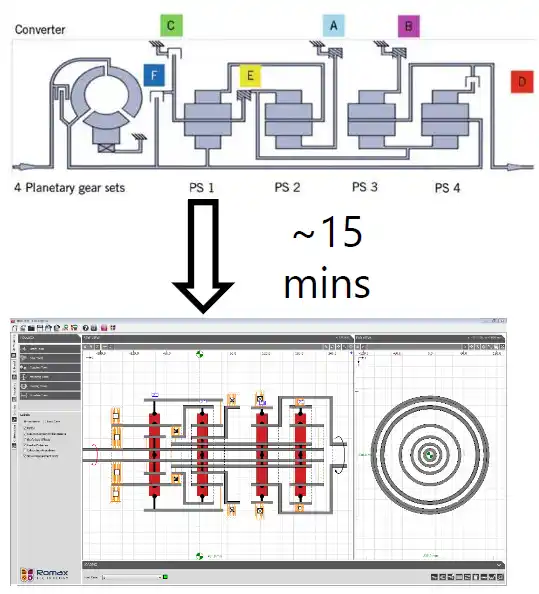

♦  快速建立机电传动模型

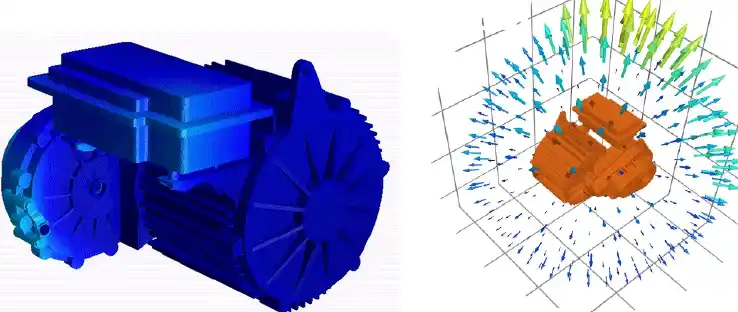

♦  分析由电磁力引起的振动响应和噪声辐射,发现潜在的NVH问题

♦  可分析转子的临界转速,以及由于机械不平衡或电磁不平衡引起的振动响应


Romax Nexus—机电一体传动系统设计与仿真平台的图14

Romax Nexus 数字化平台可智能集成更广泛的CAE工具,更智能地做出工程决策。



二、经纬恒润解决方案

电驱动设计解决方案

在电驱动设计中,需要平衡设计中的多个属性,以应对不同产品开发中挑战与需求。在Romax开发流程中,始终关注整个系统的性能,使用系统级分析方法,设计出更加优化、数据导向的创新性产品。


Romax Nexus—机电一体传动系统设计与仿真平台的图15


机电一体化NVH解决方案

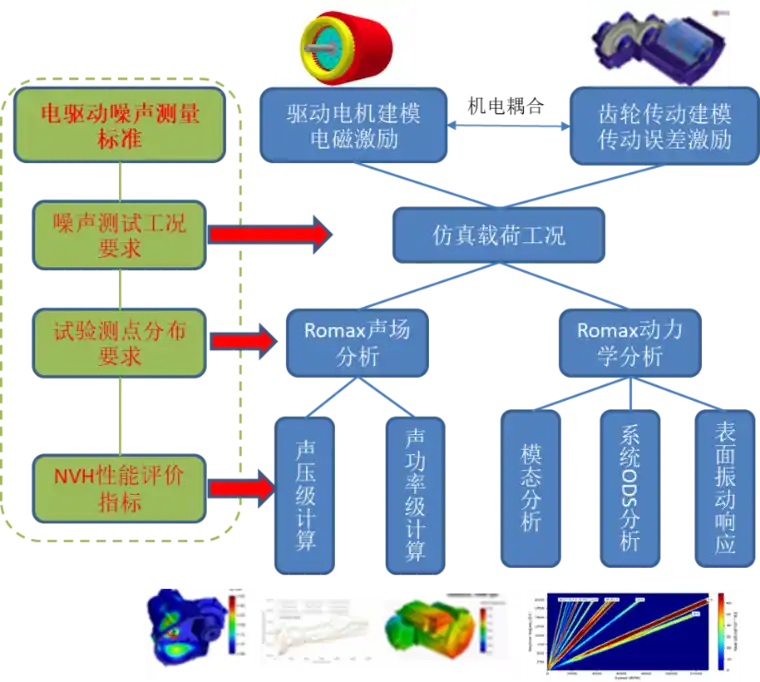

基于Q/CT车用电驱系统噪声测量标准的流程规范,考虑机电耦合效应下的新能源电驱动系统NVH仿真分析,借助Motor-CAD/Maxwell+Romax Nexus平台的联合仿真分析方法,从激励源与结构端入手开展电驱动系统NVH优化设计。


Romax Nexus—机电一体传动系统设计与仿真平台的图16


机电一体化耐久性解决方案

基于QC/T 1022-2015新能源电驱传动系统疲劳试验标准的流程规范,借助Romax Nexus数字软件平台进行齿轮、轴承及轴的强度校核与优化,实现新能源电传动系统的耐久性仿真分析。
Romax Nexus—机电一体传动系统设计与仿真平台的图17


新能源机电传动耐久性、效率、NVH综合评估与优化设计解决方案

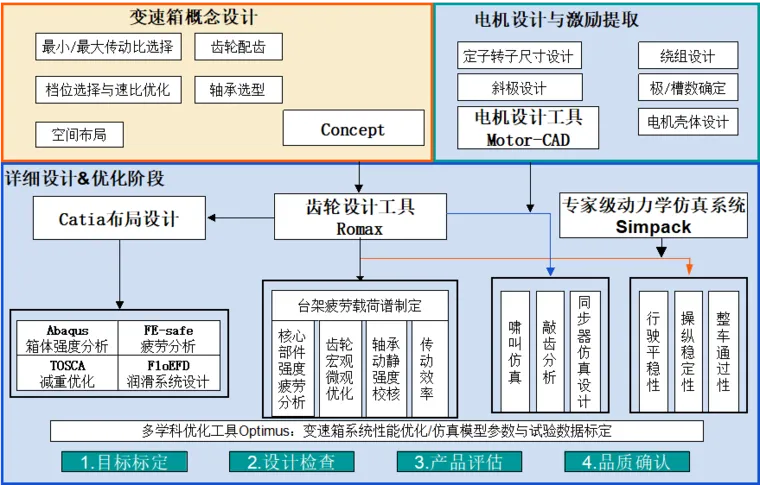

基于专业仿真工具和经纬恒润在汽车传动系统多年仿真能力,从系统工程层面考虑耐久性、热&效率性能、NVH性能和整车级操控匹配性能,提供面向新能源电驱动系统从概念设计阶段到详细设计/优化阶段的全流程服务解决方案。
Romax Nexus—机电一体传动系统设计与仿真平台的图18
