Moldex3D模流分析入门：SOLIDWORKS Start-up体验

• 汇入示范模型 (Import Sample Model)

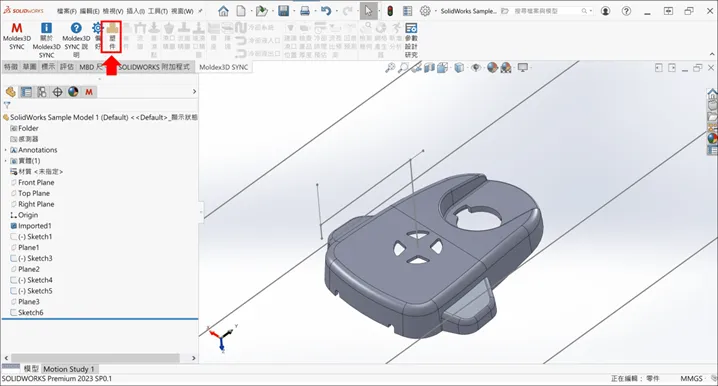

在 SOLIDWORKS 中打开示范用的组件档案，请注意: SYNC for SOLIDWORKS 只能使用组件档案．示范档案位于 [安装路径] \Samples\Sample1\SolidWorks Sample Model1.sldprt，请开启它。

• 进入SYNC (Go to SYNC )

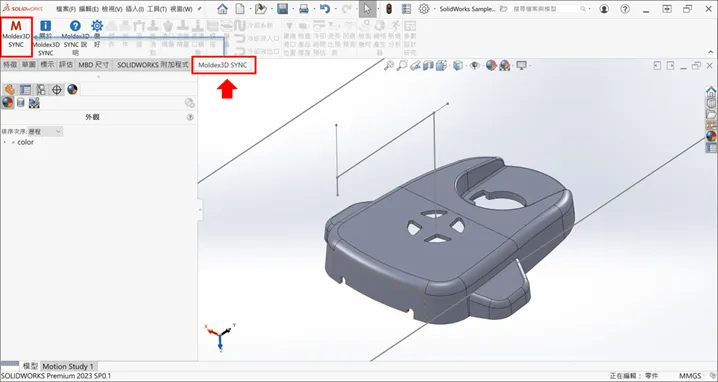

在 SOLIDWORKS中点击主页签上的 Moldex3D，点击左方的 Moldex3D SYNC 后，可以看到属于 SYNC 的树形图被启动。 此时塑件的几何模型将被汇入并显示在显示主要窗口窗口中。

• 设定塑件属性及材料 (Set Part Properties and Its Material)

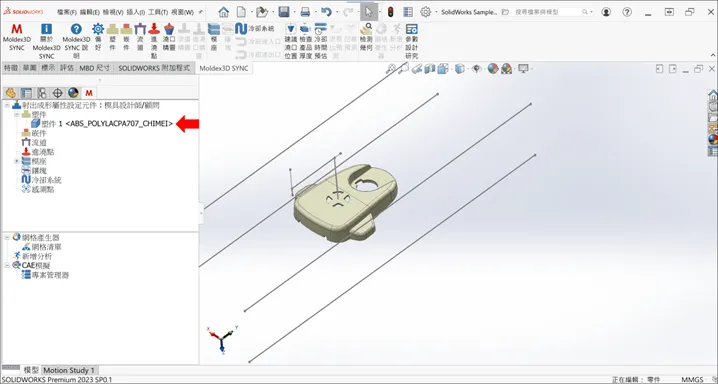

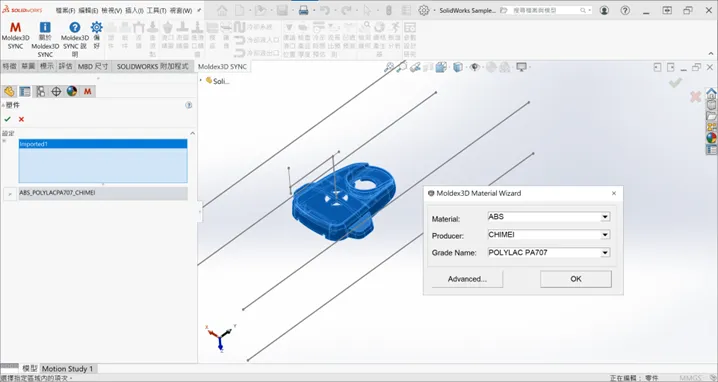

点击 Moldex3D SYNC 页签中的 塑件 并进入属性管理页面，点击模型以进行选择，接着按下按钮以启用 Moldex3D材料精灵，进行塑件的材料性质设定．指定材料名称(ABS)，材料制造商(CHIMEI)，材料型号(POLYLAC PA707)．按下 OK 键，完成塑件指定，左列树形图的塑件将出现指定的材料名称、制造商、型号，主窗口中的塑件也会变色为黄色．
