出口模汽车宝马产品互换案例剖析

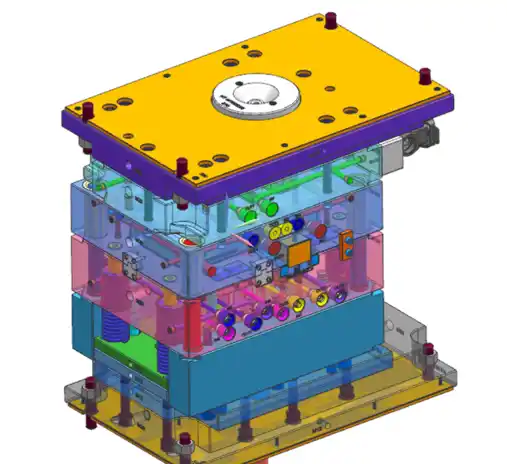

我们平时设计换款的模具一般都是设计把整套模具从注塑机上面拆下来并且还把模胚拆开进行换款。今天我分享一个可以不用把模胚从注塑机拆下来,直接在注塑机上拆模仁换款。

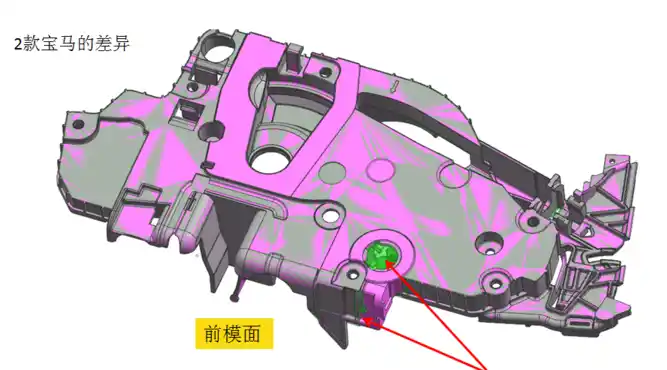

1. 两款宝马产品前模面的差异

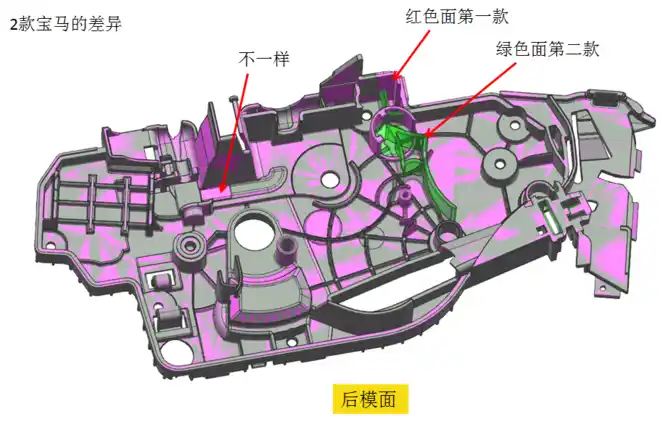

2. 两款宝马产品后模面的差异


后模换款步骤:

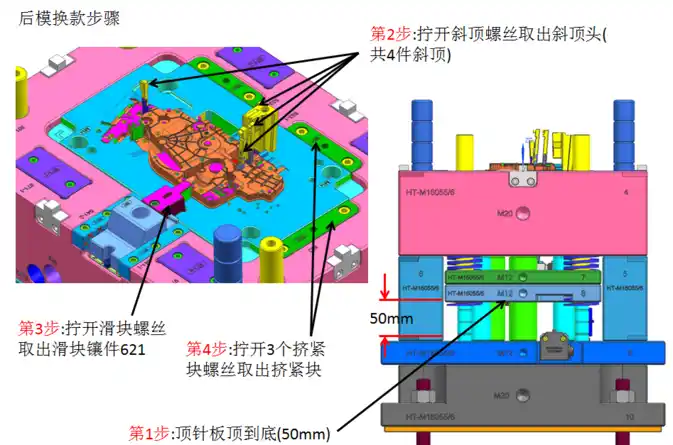

第1步:顶针板顶到底

第2步:拧开斜顶螺丝取出斜顶头$ y4 i, w  h% O' x7 g+ |5 b; p

第3步:拧开滑块螺丝取出滑块镶件' D- m, D7 ~8 t: M5 }) w9 F7 _. {

第4步:拧开3个挤紧块螺丝取出挤紧块

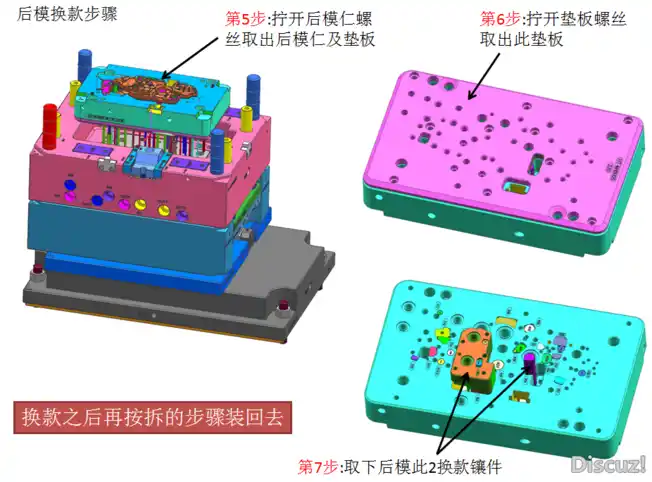

第5步:拧开后模仁螺丝取出后模仁及垫板

第6步:拧开垫板螺丝取出此垫板

第7步:取下后模此2换款镶件

换款之后再按拆的步骤装回去




前模换款步骤:( x' E2 R4 C8 p0 J! A5 }

第1步:拧开3个挤紧块螺丝取出挤紧块

第2步:取下后模仁换款镶件

换款之后再按拆的步骤装回去
