不同材质水杯跌落模拟研究

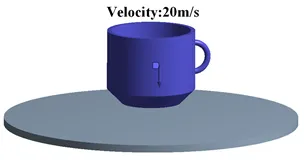

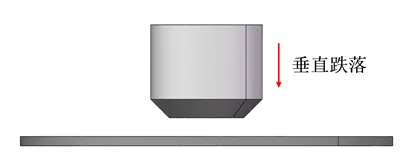

本案例研究不同材质的水杯从一定高度垂直跌落时的应变情况,水杯跌落模型如图1和图2所示。
图1
图2

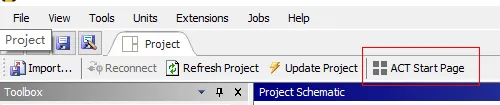

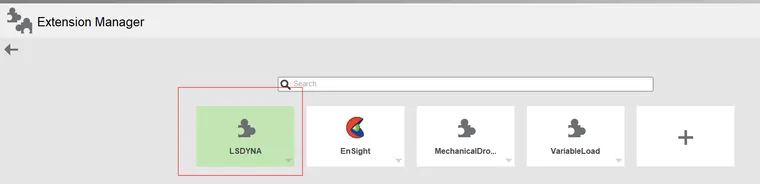

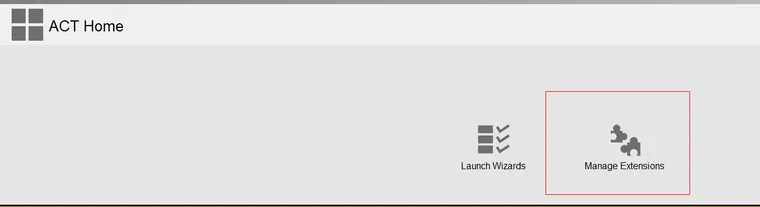

在Workbench中选取LS-DYNA分析模块,若模块菜单没有LS-DYNA,如图3所示,可以点击工具栏ACT Start Page进入,选择Manage Extensions,再点击LSDYNA即可,返回主界面,模块菜单就会出现Workbench LS-DYNA。
图3
橡皮、结构钢以及水的材料参数全部取自Workbench材料库,如表1所示。本案例主要研究三种水杯跌落的情况,一是空杯(橡皮)跌落,二是载水水杯(橡皮)跌落,三是载水水杯(钢)跌落。

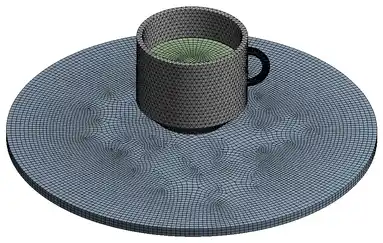

网格剖分如图4所示,主单元尺寸为2.5mm,对杯柄细剖,单元尺寸为0.5mm。
图4
边界条件分别如图5到图7所示。
图5
图6
图7

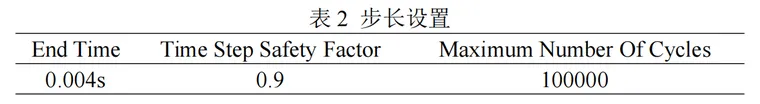

步长设置如表2所示。
三种情况分别在1.8ms时的总应变分布如图8到图10所示。我们可以发现没有装水时的橡皮材质的杯子变形最大,在装有一定水时,杯中的水起到了一定缓冲力的作用,杯子的变形力度减小。当杯子的材质为钢时,变形最小,但此时杯中的水承受了更多的力,变形增大。
图8
图9
图10
结果视频如下:
