多球打击靶板磨损:LS-DYNA的精准预测

一、工程背景

磨损在工程上普遍存在,目前通常的做法是通过隐式算法计算应力,再根据一系列计算公式来近似获取冲蚀率。而lsdyna可以直接计算磨损冲蚀,因此为工程使用提供了便利。

本项目基于LSDYNA进行多个颗粒物对靶材的多次冲蚀,计算靶板的磨损状况。其中,靶材被冲掉的材料除以冲击的颗粒的质量,叫冲蚀率。

颗粒是白刚玉,靶材是TC4。单位制:长度单位是100微米,质量是g,时间是微秒。

模型如下图所示:




二、几何模型及材料

几何模型包括靶板和6个球体。在WORKBENCH下建立整体模型。

靶板为钛合金板,采用JC本构,并采用3号沙漏I及0.1的沙漏系数;球为刚体rigid本构。

具体的材料本构参数如下:

*MAT_JOHNSON_COOK

        14.43000E-6 0.0041353     0.011      0.33       0.0       0.0       0.0

8.62000E-53.31000E-5      0.34     0.012       0.8    1903.0     298.01.00000E-6

    0.067       0.0       2.0       0.0     -0.09      0.27      0.48     0.014

     3.87       0.0         01.00000E-6       0.0

*EOS_GRUNEISEN

        1      51.3     1.028       0.0       0.0      1.23      0.17       0.0

      0.0

*HOURGLASS

        1         3       0.1         1       1.5      0.06       0.1       0.1

*PART

ban

        1         1         1         1         1         0         0         0

*MAT_RIGID

        24.00000E-6     0.035      0.22       0.0       0.0       0.0

      1.0         0         3

      0.0       0.0       0.0       0.0       0.0       0.0




三、单元及有限元网格

在workbench下划分网格,靶板顶部及中心进行加密,加密处网格尺寸为6微米。网格数60万以上。靶板采用全六面体网格,球采用四面体网格。网格如下图所示:


单元全部采用lagrange算法。

*SECTION_SOLID

        1         1         0




四、边界

靶板四周固定约束,6个球的速度均定义为125m/s。

*INITIAL_VELOCITY_GENERATION

        2         2       0.0       0.0       0.0     -1.25         0         0

      0.0       0.0       0.0       0.0       0.0       0.0         0         0

        3         2       0.0       0.0       0.0     -1.25         0         0

      0.0       0.0       0.0       0.0       0.0       0.0         0         0

        4         2       0.0       0.0       0.0     -1.25         0         0

      0.0       0.0       0.0       0.0       0.0       0.0         0         0

        5         2       0.0       0.0       0.0     -1.25         0         0

      0.0       0.0       0.0       0.0       0.0       0.0         0         0

        6         2       0.0       0.0       0.0     -1.25         0         0

      0.0       0.0       0.0       0.0       0.0       0.0         0         0

        7         2       0.0       0.0       0.0     -1.25         0         0

      0.0       0.0       0.0       0.0       0.0       0.0         0         0





五、接触定义

6个球与靶板之间全部采用侵蚀面面接触。

*CONTACT_ERODING_SURFACE_TO_SURFACE_ID

        1

        1         2         3         3         0         0         0         0

      0.2       0.2       0.0       0.0       0.0         0       0.01.00000E20

      1.0       1.0       0.0       0.0       1.0       1.0       1.0       1.0

        0         0         0

*CONTACT_ERODING_SURFACE_TO_SURFACE_ID

        2

        1         3         3         3         0         0         0         0

      0.2       0.2       0.0       0.0       0.0         0       0.01.00000E20

      1.0       1.0       0.0       0.0       1.0       1.0       1.0       1.0

        0         0         0

*CONTACT_ERODING_SURFACE_TO_SURFACE_ID

        3

        1         4         3         3         0         0         0         0

      0.2       0.2       0.0       0.0       0.0         0       0.01.00000E20

      1.0       1.0       0.0       0.0       1.0       1.0       1.0       1.0

        0         0         0

*CONTACT_ERODING_SURFACE_TO_SURFACE_ID

        4

        1         5         3         3         0         0         0         0

      0.2       0.2       0.0       0.0       0.0         0       0.01.00000E20

      1.0       1.0       0.0       0.0       1.0       1.0       1.0       1.0

        0         0         0

*CONTACT_ERODING_SURFACE_TO_SURFACE_ID

        5

        1         6         3         3         0         0         0         0

      0.2       0.2       0.0       0.0       0.0         0       0.01.00000E20

      1.0       1.0       0.0       0.0       1.0       1.0       1.0       1.0

        0         0         0

*CONTACT_ERODING_SURFACE_TO_SURFACE_ID

        6

        1         7         3         3         0         0         0         0

      0.2       0.2       0.0       0.0       0.0         0       0.01.00000E20

      1.0       1.0       0.0       0.0       1.0       1.0       1.0       1.0

        0         0         0




六、part部件

部件1为靶板,part2-7为6个球。



七、计算条件

采用11us计算时长。

*CON*TROL_TERMINATION

     11.0         0       0.0       0.0       0.0         0



八、求解

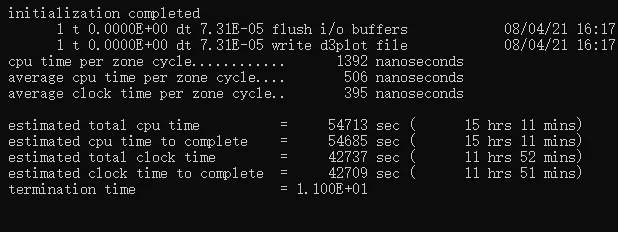

求解过程如下,6核cpu计算时间需要不到1min。





九、重启动求解

求解一定时间后,需要修改k文件,删除第一个刚体球及其与靶板的接触。然后利用重启动技术,继续进行第二个小球的撞击分析,再重启动进行第3个小球的撞击。



十、结果分析

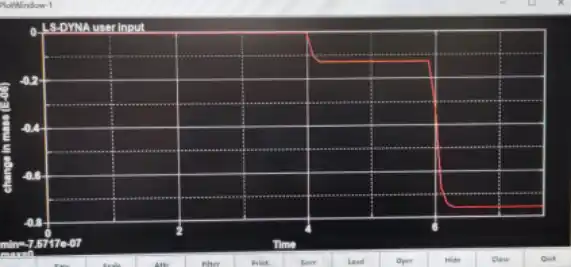

通过计算,2次弹体打击靶板过程中,靶板的质量衰减如下图。

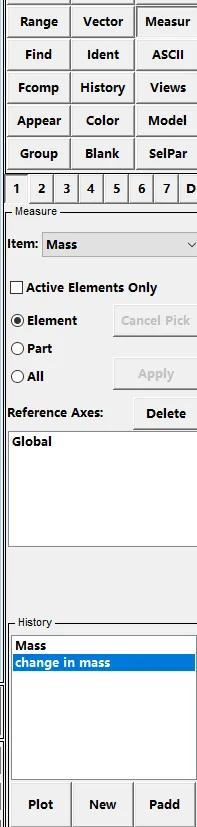

提取质量衰减通过lspp进行,方法如下图:

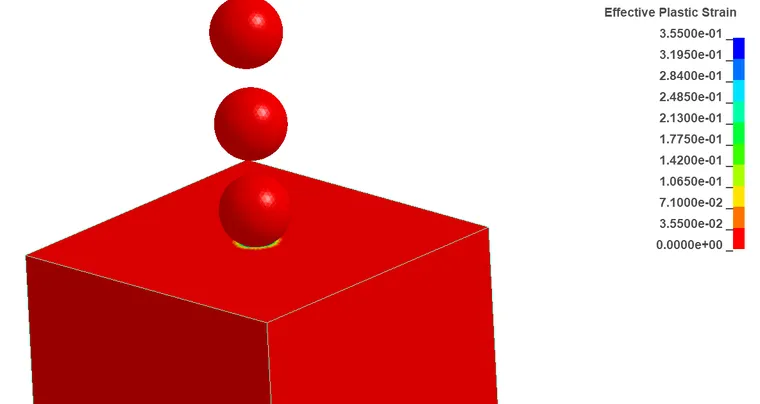

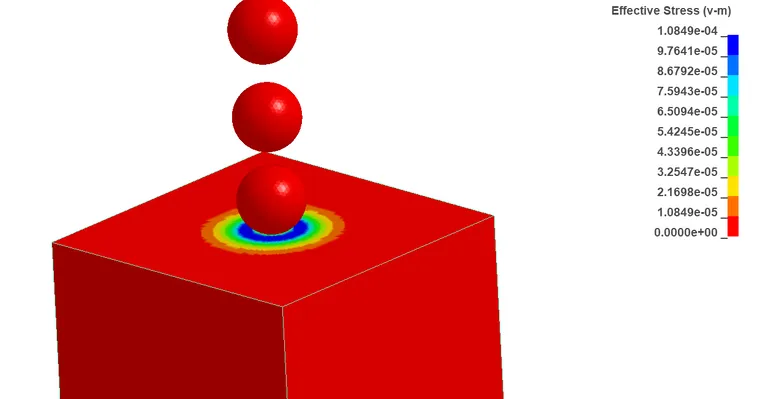

应力及应变云图如下:
