Ls-dyna共节点操作入门：小白也能掌握的技能

在lsdyna中，我们总是能听到共节点这个操作的名字，但是我在初学的时候，找了好久也没找到到底怎样才能共节点，也不太清楚共节点的作用到底是什么。

我先说说怎么进行操作：

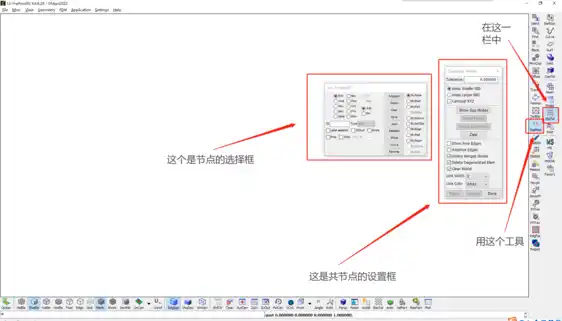

1.首先，它在这里

2.可以被共节点的节点们，通过这个按钮可以被选择并高亮

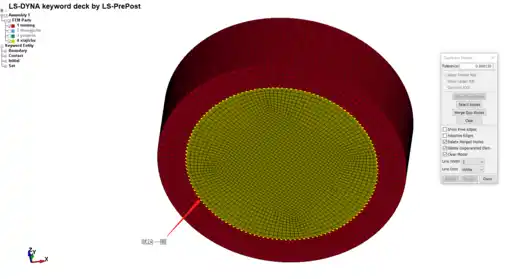

高亮可以看到到：

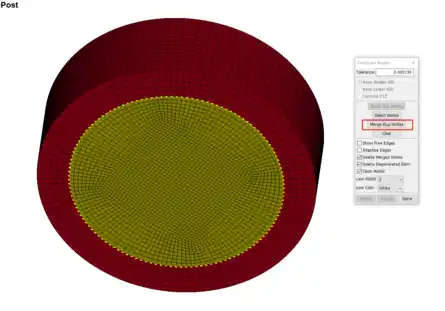

3.然后点击这个按钮，就完成共节点了，别忘了点Accept保存。

接着说一说我的体会：

1. 首先，节点得是重合的(或者在容差范围内，但这样模型会变形)才可以被共节点，这个跟网格划分有关系，不重合的网格是无法共节点的。
2. 共节点后，两个模型就约等于被焊接住了，是共自由度的。我暂时还不知道有什么方法可以把共节点后的节点再分开。哪怕之后移动模型，节点也不会分开，只会被拉的变形罢了。如图所示

看，最后一排节点因为被连接住了，所以黄色部分往下走的时候，红色部分的底面被拉长了。

3.共节点后两个part还是相互独立的，可以分别设置。

ok，就是这些了。
