产品
行业：工程服务/消费品
挑战：载荷更恶劣的情况下重新设计 一款儿童安全座椅，要求减小 包装空间，并使设计结果达到 欧洲 I 等级安全标准。
Altair 解决方案：利用 HyperWorks、APA 解决 方案和 PBS Works 组成的 CAE 驱动设计流程。
优点：更短的研发周期 ； 更少的物理实验和样机模 型减少了设计成本 ； 首款全部满足最新欧洲I 等级的儿童安全座椅
项目介绍

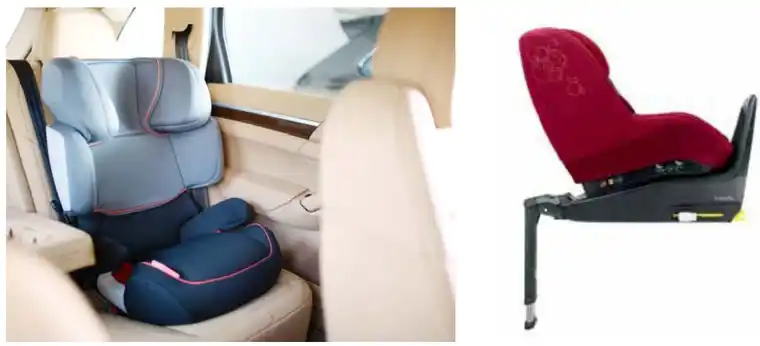

安全是开发儿童座椅的首要设计目标，汽车儿童安全座椅市场专家 Dorel Juvenile 领导设计了一款全新的安全座椅——Maxi-Cosi 双向调节座椅。为了 调查分析最适宜的设计方案，并考虑现实事故中的冲击力，Maxi-Cosi 求助于 Code Product Solutions 公司，这是一家通过 CAE 技术为客户提供产品开发和 优化的工程咨询与服务公司。在产品开发过程中，Code Product Solutions 公 司的工程师应用了全套 Altair HyperWorks CAE 模块，包括 RADIOSS®碰撞仿 真，OptiStruct®计算塑料部件中倾斜系统的高应力区，HyperMesh®前处理， HyperGraph®和 HyperView®后处理。
除了 HyperWorks 之外，Code Product Solutions 公司还应用了 Altair PBS ProfessionalTM，这是一个商业级的高性能作业调度和资源管理平台。如此可以 实现 MADYMO 假人模型与 RADIOSS 和 Moldflow 联合仿真。TASS 的 MADYMO 假人模型来自 Altair 合作伙伴联盟（APA）的 TASS，APA 通过共 享 HWU 许可证的模式，在不增加 Altair 客户企业成本的同时，提供了广泛的 第三方解决方案。通过 Altair 的技术解决方案，Code Product Solutions 公司 的工程师在完成设计需求的同时大大降低了研发时间和成本。
Harold van Aken负责带领他的团队在这个项目中进行虚拟开发和碰撞仿 真 。 Code Product Solutions 是一个工程和咨询公司，通过应用 Altair HyperWorks模块等CAE工具为企业客户提供产片的研发和优化。这家公司的宗 旨是成为一个值得信赖的合作伙伴，使产品研发更加高效化，帮助客户节约研 发时间和成本，并保证产品的综合性能。
工程服务和咨询提供了例如设计、材料、产品工艺等方面的开发建议。很 多公司在产品研发的后期才进行仿真分析，但当产品基本成型时再去修改成本 会很高。Code Product Solutions公司在研发的设计阶段早期就进行仿真分析， 在设计决策提出之前就针对产品的重量和性能进行优化设计。
挑战
项目的初始目标是基于 Maxi-Cosi 的已有产品 FamilyFix 座椅进行修正，这样可以直接添加向后放置座椅的功 能。很多国家都制定了儿童乘客强制标准，并且通过法律明确了不同年龄、体重和身高的儿童座椅规范。
通常规范被分为三个阶段：对于刚出生的婴幼儿，需要使用向后朝向的婴儿座椅；对于幼龄儿童应当使用向前 朝向的儿童座椅；对于年龄再大一些的儿童，应当使用辅助软垫。设计的最大挑战在于双向调节的设计要求以及减 小和修改包装空间带来的载荷增加。尤其是向前朝向工况的支撑柱需要很大的结构改变。van Aken 表示：“凭借 我们在注塑成型设计准则、材料选择方面的丰富经验以及 HyperWorks 数值分析的领先技术，这些工程上的挑战才 被克服。”
婴幼儿的座椅要求向后朝向，这是因为这种坐姿可以减少正面碰撞对婴幼儿的伤害。新生儿和婴儿在没有支撑 时还不足以很好的控制他们的头部，在碰撞发生时尤为明显。
Dorel Juvenile 认为应该在这个项目中执行最新的欧洲儿童安全座椅标准 I 规范，这需要融合更多的设计功能 以及附加的相关设计要求，因此这个商业案例几乎对儿童安全座椅进行了重新设计。
“我们对项目的最终结果和功能的演示非常满意，一次设计就达到了期望，本次设计在 符合欧洲I标准的所有要求下有效的控制了成本，这是因为我们的设计大大减少了物理实 验和样机的制作。Altair HyperWorks是我们向Dorel Juvenile等客户提供更优质服务、 缩短产品研发周期的标准工具。”Harold van Aken CEO和高级仿真工程师 Code Product Solutions公司
解决方案

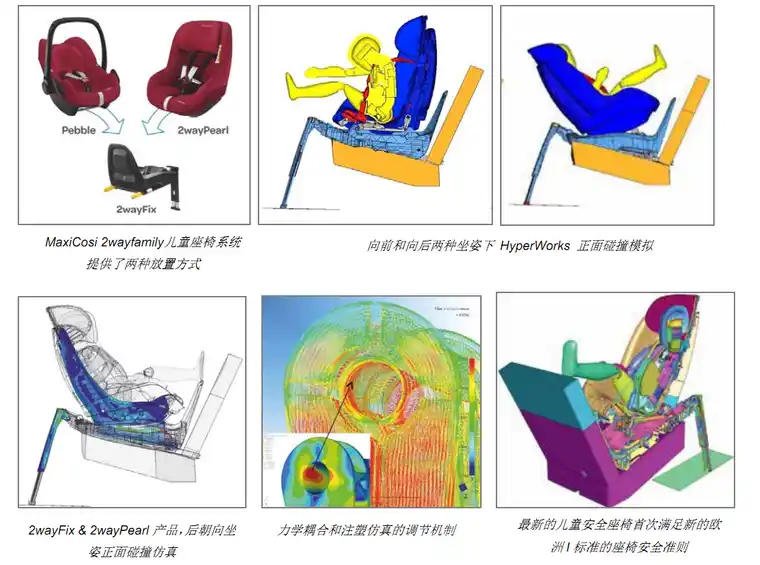

Dorel Juvenile 和 Code Product Solutions 公司的紧密合作以及通过 CAE 驱动设计使得重新设计座椅底座的开 发流程更加高效。得益于 Altair 的 HyperWorks CAE 解决方案中的虚拟碰撞实验模块，在设计流程中无需物理样机 和中间设计的物理测试，并且工程师在详细设计的第一阶段就得到了正确的设计方案。 Dorel Juvenile 创新技术经理 Peter Stokman 证实：“Code Product Solutions 公司的仿真结果有助于 2wayPearl 儿童安全座椅的设计。”
van Aken 表示：“最初的 CAD 模型由我们 CAE 供应商的 CAD 系统建立，接下来的网格模型由 HyperMesh 建立。HyperMesh 在这个项目中的最大优势是中面网格建模的能力，尤其在碰撞模型中最为明显。碰撞模型在我们 的儿童座椅显式分析标准化求解器 RADIOSS 中进行计算。”HyperCrash 用来进行模型检查，假人模型定位和安全 带的缠绕。为了充分发挥工程设计的能力，Code Product Solutions 公司应用了一套自身设计的软件，这套软件可以 自动建立给定模型的 12 个设计工况下仿真载荷步。工程师只需要导入不同的座椅模型视角，软件自动建立碰撞模型 的载荷工况，从而采用 RADIOSS 进行仿真分析。
这是 Code Product Solutions 公司应用 RADIOSS 进行复杂碰撞模型分析的标准化软件。
并且，HyperView 的自动生成报告工具通过导出更多的解决方案最大化的增加了本次工程项目的价值。详细的 PDF 报告在分析结束之后自动生成，并且包含结果质量检查、能量等级、截面的力应力和应变从而快速比较不同的 设计概念。van Aken 表示本次项目取得了令人满意的结果和很大的收获：“我们对本次项目的设计结果和效率非常 满意。设计完全满足了新的欧洲 I 等级座椅标准，并且为我们的客户有效的降低了成本。如果没有 CAE 驱动设计， 本次项目不可能实现。除了合理的 CAE 设计进程，我们还通过 PBS Professional 减少了硬件和软件资源消耗。这帮 助我们最大化的利用了我们的高性能计算集群的硬件和软件资源。”
重新设计主要由塑料替换原有的钢铁材料。这个变化还伴随着大量的载荷工况定义（总共 12 个），这需要大量 的仿真次数从而获取结构壁厚以及筋板位置的布置方案。多种性能要求的组合使本次设计最终取得了成功。
结论
如果没有 CAE 工具，工程师唯一的选择只能是实验并进行误差分析。这种方式很有可能无法满足所有的设计工 况，或者将极大的增加时间成本和财务成本。所以，对仿真的正确认识是发展座椅行业关键。van Aken 总结说：“Altair HyperWorks 软件，尤其是 HyperMesh、OptiStruct、RADIOSS 和 HyperView 都是我们日常工作的标准化工具，帮 助我们更好地为 Dorel Juvenile 等客户服务，设计出创新的产品并缩短设计周期。”
