Hyperworks安全带创建技巧与实战应用

本案例主要是基于Hyperworks对安全带创建一些重要知识点进行梳理。

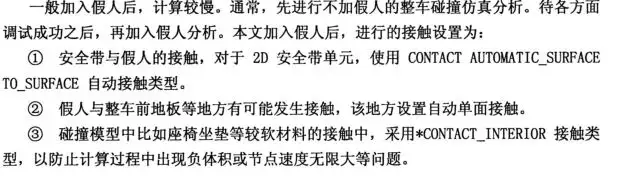

移入假人后接触的定义：

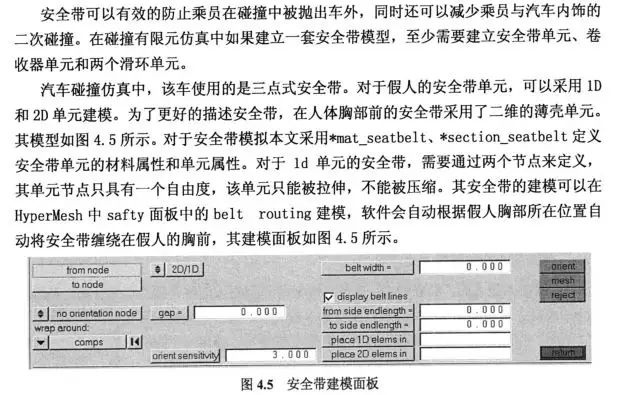

建模要点：

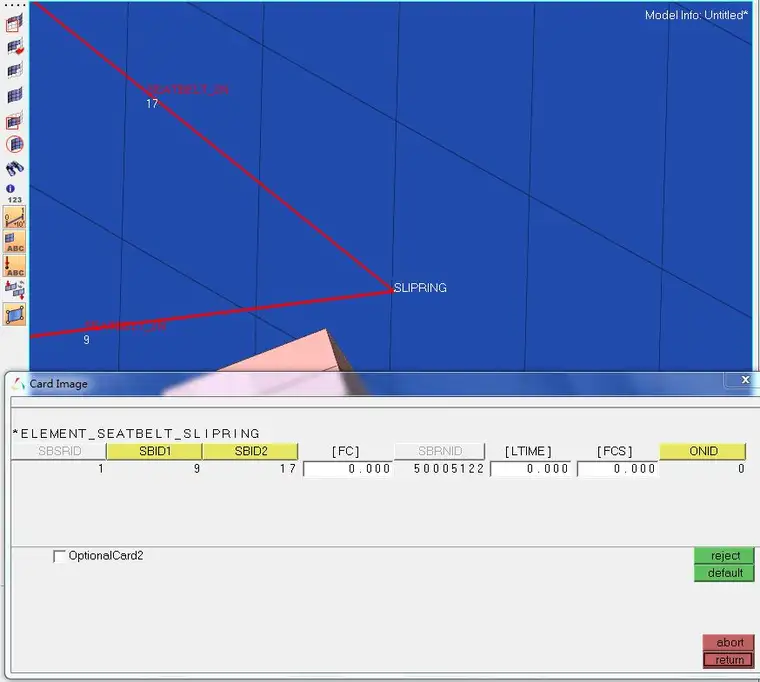

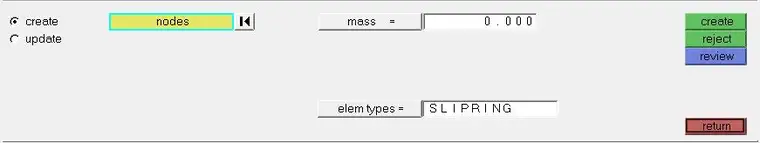

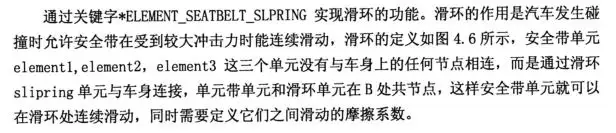

滑环要创建在刚体上，cardedit滑环单元，滑环单元分别连接安全带的2个单元，具体设置如下，其中滑环单元创建在刚体上的节点与安全带的节点，共节点不融合。

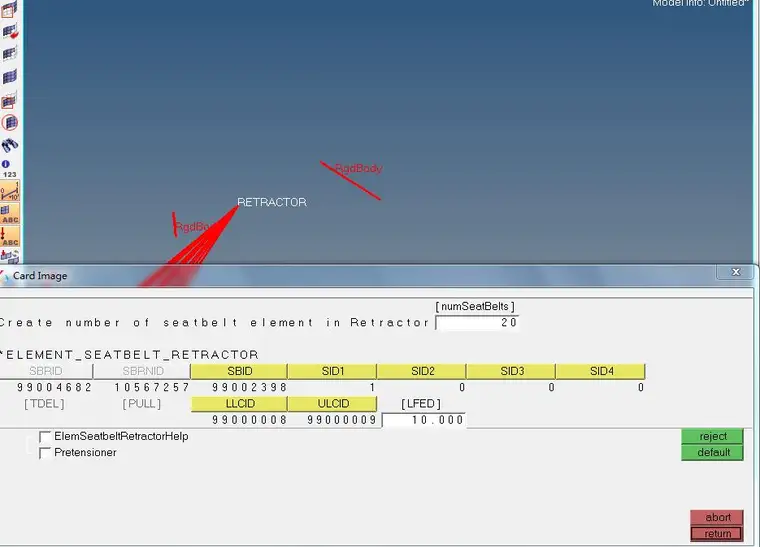

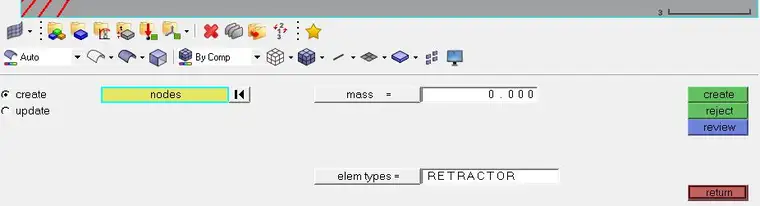

卷收器要创建在刚体上，cardedit滑环单元，滑环单元分别连接安全带的单元，具体设置如下，其中滑环单元创建在刚体上的节点与安全带的节点，共节点不融合,创建触发器。

创建触发器

后续将不断完善本案例知识点的梳理，和大家一起学习安全带创建、座椅安装点强度分析等知识点
