Tip/Trick#:    1007

HW产品:        HyperMesh / RADIOSS

HW版本:        HW 13.0

类型:           创建接触面

主题:            RADIOSS中的接触

引言

这个文档简要介绍了Radioss BulkData中接触面对的定义方式。接触表面子面板在Analysis面板下，如下图所示。

Contact surface

接触面可以通过contactsurfs子面板定义。.接触面可以在壳单元或者实体单元上创建。创建时，需要输入名字，设定SURF卡片然后选择单元，最后点击Creat创建。

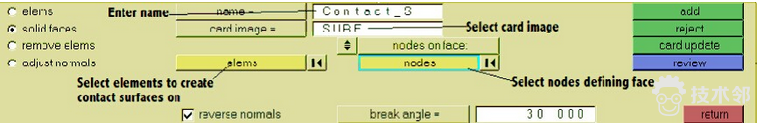

F对于实体单元，除了要选择单元之外，至少还要选择3个所选单元上的节点来定义这个面，下图展示了如何通过contactsurfs子面板在实体单元上创建接触面的过程。

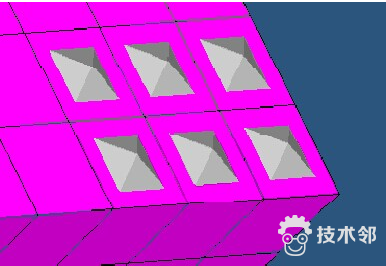

一旦被创建，接触面就会以指向单元或单元法向的金字塔形式显示出来。

T如果有需要，接触面的法向可以调整，通过contactsurfs面板下的adjust normals子面板。

请注意：代表接触面的不是有限元模型，它们是以Contact Surfaces作为名字存放在模型浏览器下的几何模型。

Interfaces

Interface和contactsurface组成了一个接触面对，定义了两个接触面之间的相互作用。如果接触面被使用，需要注意，两个相对的接触面的法向必须相互指向对方。

有以下几种接触界面：

a. 通过属性定义：

1.   SLIDE – 滑动接触

2.   STICK –

3.   FREEZE –固连接触，接触面对之间没有相对位移。

b. 通过 Property Ihttps://www.gofarlic.com

使用 PCONT 卡片来定义

另外，也可以通过使用MORIENT卡片来定义主面的接触力的方向，MORIENT卡片有以下选项：

1.   OPENGAP – 假设接触面对分开

2.   OVERLAP – 主从面绑定

3.   NORM –接触力的方向沿着主面的法向方向

4.   REVNORM –接触力的方向沿着主面法向方向的反向

Slide，Stick 和Freeze三种定义方式在定义接触面对的时候没有考虑摩擦，PCONT卡片的定义允许用户输入一个自己设定的接触面对的摩擦系数。

To为了定义接触面对，点击Analysis面板下的interfaces子面板然后输入一个名字，选择CONTACT作为cardimage，如下图所示：

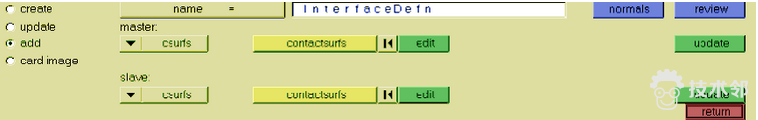

点击create按钮进入add子面板来添加主面和从面。设定主从面的名字，选择相应的接触面，然后点击update。

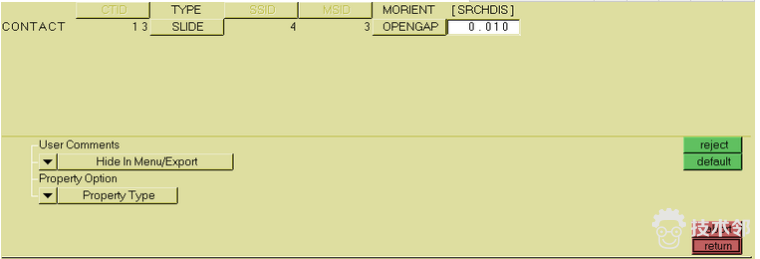

Ne然后进入 card imagea面板，通过点击name=来选择刚刚创建的接触面，然后点击edit，按照要求定义卡片。

以下卡片定义的详细信息请查阅在线帮助文档。

1.   SURF (接触面定义)

2.   CONTACT (接触面定义)
